ΞΎΛΙΝΕΣ ΤΜΗΜΑΤΙΚΈΣ ΠΌΡΤΕΣ ΓΚΑΡΆΖ

ΕΝΤΕΛΏΣ ΤΗ ΦΎΣΗ ΣΑΣ: ΠΌΡΤΕΣ ΑΠΌ ΜΑΣΊΦ ΞΎΛΟ

Αγαπάτε τη φύση ή ζείτε σε αυτήν; Έχετε χτίσει σε ένα τυπικό τοπικό στυλ εξοχικού σπιτιού; Ή θα θέλατε να προσθέσετε μια φυσική αντίστιξη στη σύγχρονη αρχιτεκτονική σας;

Τότε οι μασίφ ξύλινες πόρτες Novoferm τύπου Holz 45 είναι η σωστή επιλογή. Εντυπωσιάζουν τον παρατηρητή με τη γοητεία της καλλιεργημένης ζωτικότητας και δίνουν στο γκαράζ σας μια υψηλής ποιότητας, ρουστίκ πινελιά. Δεν υπάρχουν δύο ίδιοι κόκκοι, και παρά τα σύγχρονα τεχνικά βοηθήματα επεξεργασίας, κάθε πόρτα από μασίφ ξύλο Novoferm εξακολουθεί να είναι χειροποίητη.

Πύλες από μασίφ ξύλο Όλες οι πύλες από μασίφ ξύλο κατασκευάζονται από τρεις στρώσεις σκανδιναβικής ερυθρελάτης ή πέντε στρώσεις οκουμέ, οι οποίες είναι κολλημένες μεταξύ τους για να σχηματίσουν αδιάβροχα πάνελ πολλαπλών στρώσεων.

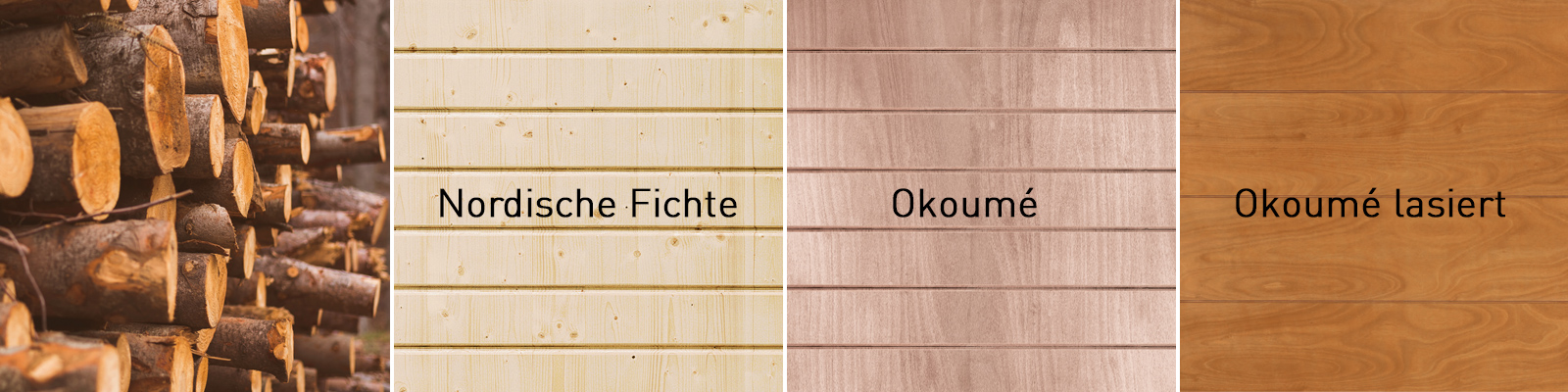

Σκανδιναβική ερυθρελάτη ή okoumé Οι πόρτες από μασίφ ξύλο Novoferm κατασκευάζονται μόνο από προσεκτικά επιλεγμένη σκανδιναβική ερυθρελάτη και αφρικανικό okoumé.

SmartHome-capable / Καινοτόμος Ο χειριστής NovoPort, ο οποίος διατίθεται μόνο από τη Novoferm και είναι smart home-capable, δεν τοποθετείται στην οροφή και προσφέρει πολλά πλεονεκτήματα (ενσωματωμένο άνοιγμα πόρτας, απλή εγκατάσταση,...)

Τα πλεονεκτήματά σας με μια ματιά

Για ιδιωτικά γκαράζ πλάτους από 2.250 έως 5.000 mm
Υψηλή ποιότητα με εγγύηση 5 ετών (Made in Germany)
Εξαιρετική ομαλή λειτουργία, μέγιστη διάρκεια ζωής και σταθερότητα χάρη στην εξαιρετικά ανθεκτική στη στρέψη, στιβαρή κατασκευή
Αντοχή σε διάρρηξη με έλεγχο TÜV (χωρίς πρόσθετα, όπως θύρα καγκελόπορτα, απασφάλιση έκτακτης ανάγκης, παράθυρο κ.λπ.)

Ατομική ασφάλεια χάρη στην προστασία από τσίμπημα δακτύλων εσωτερικά και εξωτερικά (σύμφωνα με το DIN EN 12604)
Λειτουργική ασφάλεια και εύκολη λειτουργία χάρη στον σταθερό άξονα στρεπτικού ελατηρίου με προστασία θραύσης ελατηρίου και στις δύο πλευρές
Κατασκευασμένο από προσεκτικά επιλεγμένο σκανδιναβικό έλατο ή αφρικανικό ξύλο okoumé
Διατίθεται ως αυτόματο, πατενταρισμένο σύστημα κίνησης NovoPort με υψηλό επίπεδο ευκολίας

ΦΙΝΙΡΊΣΜΑΤΑ ΞΎΛΟΥ ΚΑΙ ΕΠΊΠΛΩΣΗ

ΞΎΛΙΝΕΣ ΠΌΡΤΕΣ ΣΕ ΦΥΣΙΚΌ ΧΡΏΜΑ ΜΕ ΔΟΜΉ Ή ΑΝΆΓΛΥΦΟ ΚΑΤΆ ΠΑΡΑΓΓΕΛΊΑ

ΦΥΣΙΚΌ ΜΕ ΔΟΜΉ

Οι πόρτες από μασίφ ξύλο Novoferm κατασκευάζονται μόνο από προσεκτικά επιλεγμένη σκανδιναβική ερυθρελάτη ή αφρικανικό okoumé. Η ερυθρελάτη εντυπωσιάζει με το ελκυστικό ανοιχτό χρώμα της και τον κυρίως ευθύγραμμο κόκκο της. Το okoumé λάμπει με ένα ανοιχτό κόκκινο-καφέ χρώμα που σκουραίνει όταν εκτίθεται στο φως του ήλιου.
Όλο το ξύλο προέρχεται από ελεγχόμενα, ανανεώσιμα αποθέματα δέντρων.

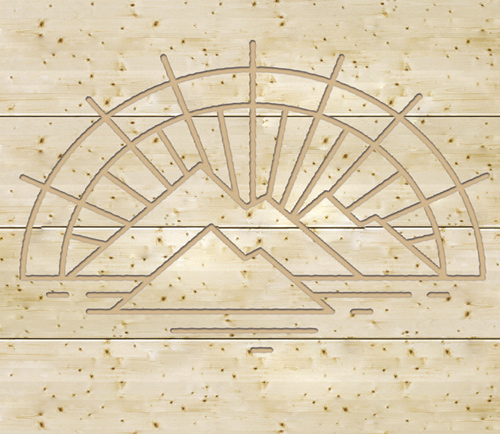

... Ή ΠΡΟΣΑΡΜΟΣΜΈΝΗ ΑΝΆΓΛΥΦΗ ΓΡΑΦΉ

Παρόλο που κάθε πύλη από μασίφ ξύλο είναι ήδη ένα μοναδικό κομμάτι που έχει αναπτυχθεί με φυσικό τρόπο, μπορείτε επίσης να προσθέσετε τη δική σας προσωπική πινελιά στο μοντέλο πύλης "Berlin".

Είτε πρόκειται για ένα τυπικό μοτίβο της περιοχής, τα αρχικά σας, ένα οικογενειακό οικόσημο ή την εικόνα ενός καλλιτέχνη - απλά μας δίνετε το σχέδιό σας και εμείς θα το μεταφέρουμε στην πύλη σας με καλλιτεχνικό τρόπο.

Το μοτίβο της εικόνας δείχνει:Μοντέλο Βερολίνου. Προσαρμοσμένο σχέδιο

ΠΌΡΤΕΣ ΑΠΌ ΜΑΣΊΦ ΞΎΛΟ ΜΕ ΜΙΑ ΜΑΤΙΆ

Όλες οι πόρτες από μασίφ ξύλο κατασκευάζονται από τρεις στρώσεις σκανδιναβικής ερυθρελάτης ή πέντε στρώσεις οκουμέ που είναι κολλημένες μεταξύ τους για να σχηματίσουν αδιάβροχα πάνελ πολλαπλών στρώσεων. Πριν από την τοποθέτηση απαιτείται επιφανειακή επεξεργασία (εκτός από το okoumé με εργοστασιακό τζάμι) για να προστατευτεί η πόρτα μακροπρόθεσμα από τις καιρικές συνθήκες.

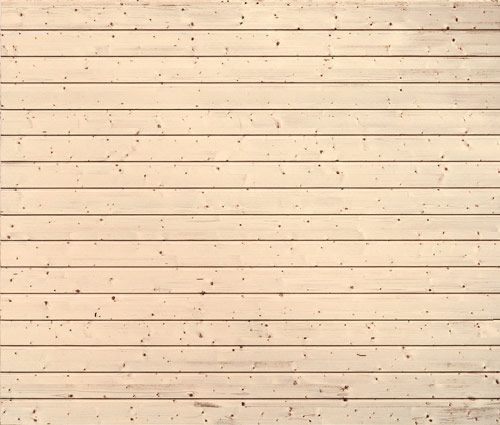

Μοντέλο Λονδίνου χωρίς επεξεργασία στο εργοστάσιο

Μοντέλο Άμστερνταμ άχρωμο τζάμι

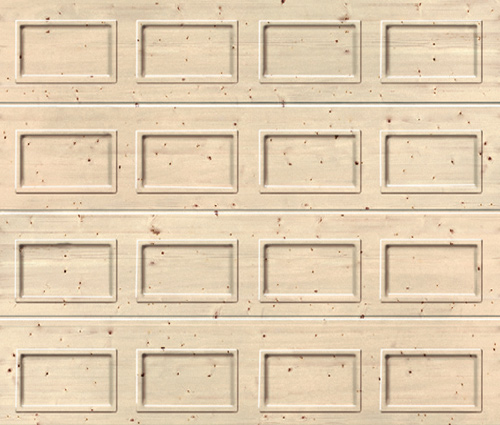

Μοντέλο Madrid άχρωμο τζάμι

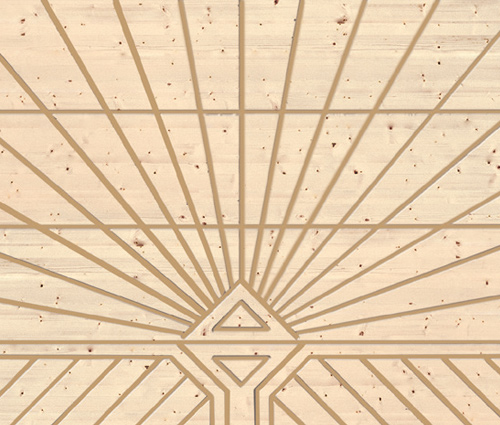

Μοντέλο Paris άχρωμο τζάμι

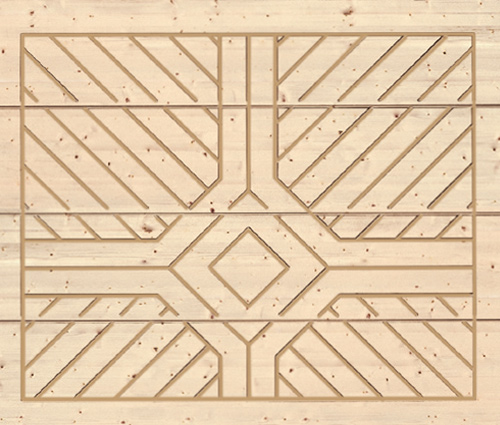

Μοντέλο Rome άχρωμο τζάμι

ΠΥΛΙΚΕΣ ΓΡΙΠΕΣ

ΧΕΙΡΟΛΑΒΈΣ ΠΌΡΤΑΣ ΑΠΌ ΠΛΑΣΤΙΚΌ ΚΑΙ ΑΝΟΞΕΊΔΩΤΟ ΑΤΣΆΛΙ

Πλαστική επικάλυψη, σε προτιμώμενο χρώμα ή RAL

Πλαστική επικάλυψη, σε προτιμώμενο χρώμα ή RAL

Πλαστική επικάλυψη, σε προτιμώμενο χρώμα ή RAL

Ανοξείδωτο ατσάλι

Οι αντίστοιχες λαβές πόρτας διατίθενται και στα 16 χρώματα Super-Color και RAL της επιλογής σας.

ΠΌΜΟΛΑ ΑΛΟΥΜΙΝΊΟΥ

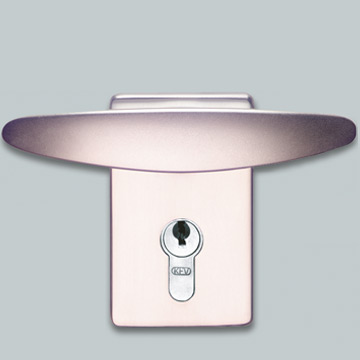

Αλουμίνιο ανοδιωμένο σε ασημί χρώμα

Αλουμίνιο νικέλιο ασημί-χρωματισμένο ανοδιωμένο

Αλουμίνιο ορειχάλκινο-χρωματισμένο ανοδιωμένο

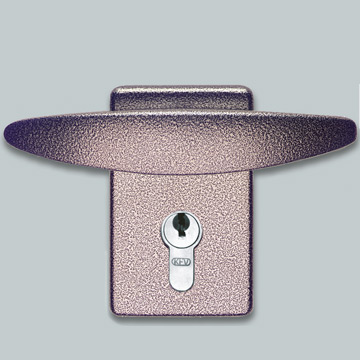

Αλουμίνιο με ρουστίκ υφή

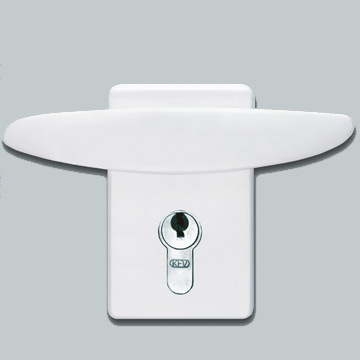

Αλουμίνιο Traffic white

ΕΞΩΤΕΡΙΚΌΣ ΦΩΤΙΣΜΌΣ ΤΟΥ ΓΚΑΡΆΖ

Για να φωτίζετε την γκαραζόπορτά σας στο σωστό φως ακόμη και μετά τη δύση του ηλίου - και να κρατάτε επίσης μακριά τα μη εξουσιοδοτημένα άτομα - σας προτείνουμε το σετ φωτισμού LED. Δημιουργεί έναν συναρπαστικό διάλογο με άλλες πηγές φωτός, π.χ. φωτιζόμενα παράθυρα, και καθορίζει το σκηνικό της συνολικής αρχιτεκτονικής του σπιτιού σας. Ανάλογα με το πλάτος της πόρτας, το κιτ φωτισμού αποτελείται από τέσσερα, έξι ή οκτώ LED, τα οποία κατανέμονται ομοιόμορφα σε όλο το πλάτος της πόρτας σε μια διαδρομή σχήματος U.

Μπορεί να ελεγχθεί είτε μέσω του χειροκίνητου πομπού, τον οποίο χρησιμοποιείτε επίσης για τον χειρισμό του χειριστή σας, είτε μέσω ξεχωριστού χρονοδιακόπτη ή ενός ανιχνευτή κίνησης.

ΕΞΟΙΚΟΝΟΜΕΊ ΧΏΡΟ ΚΑΙ ΕΝΈΡΓΕΙΑ

Το επίπεδο, αλουμινένιο κιτ φωτισμού LED (40 x 20 mm) εγκαθίσταται κάτω από το υπέρθυρο του γκαράζ για εξοικονόμηση χώρου, ώστε να διατηρείται σχεδόν το πλήρες ελεύθερο ύψος. Τα LED μεγάλης διάρκειας ζωής εξασφαλίζουν πολύ φωτεινό φωτισμό με ελάχιστη κατανάλωση ενέργειας.
Ανάλογα με το πλάτος της πόρτας, οι μονάδες φωτισμού μπορούν εύκολα να κονταίνουν και στις δύο πλευρές, ώστε να επιτυγχάνεται ακριβής συμμετρικός φωτισμός της πόρτας.

ΟΙ ΠΑΡΟΧΈΣ ΣΑΣ ΜΕ ΜΙΑ ΜΑΤΙΆ

Ομοιόμορφη κατανομή σε όλο το πλάτος της πόρτας: 4, 6 ή 8 LED για πλάτος πόρτας έως 3.000, 4.000 ή 5.000 mm
Δυνατότητα ξεχωριστής μεταγωγής ανεξάρτητα από τη λειτουργία του χειριστή
Διαθέσιμα μήκη: 3 m, 4 m και 5 m - μπορούν να συντομευτούν εάν απαιτείται!
Η πόρτα και ο φωτισμός μπορούν να ελεγχθούν με έναν πομπό χειρός
Φωτισμός προαιρετικά με ή χωρίς κίνηση της πόρτας

Φωτεινός φωτισμός με χαμηλή κατανάλωση ενέργειας
Φωτισμός με προστασία από τις καιρικές συνθήκες
Εγκατάσταση με εξοικονόμηση χώρου κάτω από το υπέρθυρο του γκαράζ
Μεγάλη διάρκεια ζωής χάρη στην τεχνολογία LED
Συμπεριλαμβάνεται μετασχηματιστής δικτύου 230 V/12 V
Ανοδιωμένο αλουμίνιο

ΆΝΟΙΓΜΑ ΓΚΑΡΑΖΌΠΟΡΤΑΣ ΜΕ ΗΛΕΚΤΡΙΚΌ ΧΕΙΡΙΣΤΉ

Η Novoferm συνιστά την αγορά μιας γκαραζόπορτας μαζί με ένα ανοιχτήρι γκαραζόπορτας, επειδή όποιος αγοράζει σήμερα μια νέα γκαραζόπορτα δεν θέλει μόνο να φαίνεται ωραία, αλλά και να ανοίγει εύκολα. Με έναν ηλεκτρικό χειριστή, μπορείτε να αυξήσετε το επίπεδο άνεσης του γκαράζ σας με το πάτημα ενός κουμπιού και να εξαλείψετε την ταλαιπωρία - απλά κάνοντας κλικ στο ραδιοτηλεχειριστήριο ή ελέγχοντας με μια εφαρμογή.

Όλοι οι χειριστές Novoferm έχουν δοκιμαστεί σε συνδυασμό με τις πόρτες Novoferm. Αυτό εγγυάται τη μέγιστη λειτουργική αξιοπιστία και αντοχή.
Και χάρη στο πρακτικό σύστημα απελευθέρωσης έκτακτης ανάγκης, μπορείτε πάντα να μπαίνετε μέσα, ακόμη και αν διακοπεί το ρεύμα.

Επιλογή ανοιχτήριων γκαραζόπορτας

Επιλέξτε τον ηλεκτρικό χειριστή πόρτας:

Διαχειριστής ταχύτητας ^NovoPort® για τμηματικές πόρτες, πλευρική τοποθέτηση

Μηχανισμοί Novomatic για τμηματικές και άνω-κάτω πόρτες, τοποθέτηση στην οροφή

Χειριστήριο για ρολά, Πλευρική τοποθέτηση

ΑΞΕΣΟΥΆΡ ΓΙΑ ΔΊΣΚΟΥΣ

Τα σωστά αξεσουάρ αποτελούν επίσης μέρος του επιθυμητού εξοπλισμού. Επειδή οι άνθρωποι έχουν διαφορετικές επιθυμίες και επειδή οι δομικές συνθήκες μιας γκαραζόπορτας ή συρόμενης πόρτας δεν είναι πάντα οι ίδιες, προσφέρουμε μια ολοκληρωμένη σειρά αξεσουάρ με τα οποία μπορείτε να εξοπλίσετε τα συστήματά μας σύμφωνα με τις ατομικές σας απαιτήσεις.

Έλεγχος πόρτας μέσω εφαρμογής / Εύκολη ενσωμάτωση σε τυπικά συστήματα SmartHome

Αξεσουάρ για μηχανισμούς πόρτας - τηλεχειριστήρια, κουμπιά, φωτεινά εμπόδια, λωρίδες φωτός LED,...

ΤΕΧΝΟΛΟΓΊΑ ΚΑΙ ΛΕΠΤΟΜΈΡΕΙΕΣ

ΤΕΧΝΟΛΟΓΊΑ ΕΛΑΤΗΡΊΟΥ ΤΆΣΗΣ ΠΡΟΑΙΡΕΤΙΚΉ

Οι τμηματικές μας πόρτες Premium διατίθενται είτε με σύστημα κάθετων ελατηρίων έντασης (κάθετο ελατήριο έντασης) είτε με σταθερούς άξονες ελατηρίων στρέψης. Σε σύγκριση με τις τμηματικές γκαραζόπορτες μας με μόνωση 20 mm, οι υψηλής ποιότητας τμηματικές πόρτες Premium με μόνωση 45 mm και οι τμηματικές πόρτες Premium Plus με ιδιαίτερα υψηλή μόνωση και συνολικό πάχος διατομής 70 mm (έως μέγεθος 3.000 x 2.750 mm (ΠxΥ))* διατίθενται με άξονες στρεπτικών ελατηρίων με μικρή επιπλέον χρέωση, με προστασία από θραύση ελατηρίου χωρίς συντήρηση, δοκιμασμένη σύμφωνα με το DIN EN 12604. Όλες οι μεγαλύτερες εκδόσεις διατίθενται με τους άξονες στρεπτικών ελατηρίων μας ως στάνταρ.
Αυτό εξασφαλίζει ότι η πόρτα συγκρατείται με ασφάλεια ακόμη και σε περίπτωση θραύσης ελατηρίου και μπορεί να μετακινηθεί ξανά προς τα πάνω.

* Ισχύει για τις εκδόσεις με φινίρισμα ξύλου. Για λείες επιφάνειες έως μέγεθος 3.000 x 2.500 mm.

ΛΕΠΤΟΜΈΡΕΙΕΣ ΣΧΕΤΙΚΆ ΜΕ ΤΙΣ ΤΕΧΝΙΚΈΣ ΤΗΣ ΆΝΟΙΞΗΣ

ΚΆΘΕΤΟ ΕΛΑΤΉΡΙΟ ΤΆΣΗΣ - ΙΔΑΝΙΚΌ ΚΑΙ ΓΙΑ ΑΝΑΚΑΙΝΊΣΕΙΣ

Οι τμηματικές γκαραζόπορτες iso 20 και iso 45 με πλάτος έως 3.000 mm και ύψος 2.500 mm (μονόχρωμες) ή 2.750 mm (ξύλινες) διατίθενται με σύστημα κάθετων ελατηρίων τάσης. Με το iso 70, αυτό είναι εφικτό μόνο μέχρι 3.000 mm (πλάτος) και 2.375 mm (ύψος).

Με πλάτος στοπ μόλις 80 mm ανά πλευρά, αυτές οι πόρτες είναι επίσης ιδανικές για έργα ανακαίνισης.

1. Τροχαλία εκτροπήςμε προστασία από εμπλοκή Τα χαλύβδινα καλώδια διέρχονται κάθετα μέσα στο γωνιακό πλαίσιο μέσω τροχαλιών εκτροπής με προστασία από εμπλοκή, τοποθετημένων με ρουλεμάν, με υποδοχή τροχαλίας σχήματος U. Έτσι εξοικονομείται χώρος σε ύψος, σε αντίθεση με το ελατήριο στρέψης μπροστά.

2. Βάση σχοινιού Η νέα βάση σχοινιού με την υποδοχή συρματόσχοινου εξασφαλίζει μια ασφαλή διαδρομή σχοινιού στο γωνιακό πλαίσιο, χωρίς τα σχοινιά να αγγίζουν το μονωμένο τμήμα. Ο ξεχωριστός οδηγός φύλλου πόρτας εξασφαλίζει τη βέλτιστη θέση κλεισίματος του φύλλου πόρτας.

3. Ενσωματωμένη στερέωση οδοντωτού ιμάντα Το τελικό κομμάτι του καλουπιού περιλαμβάνει μια ασφαλή στερέωση για τον οδοντωτό ιμάντα NovoPort® χωρίς συντήρηση.

4. Συγκροτήματα πολλαπλών ελατηρίων τάνυσης Για πόρτες με ελατήριο τάνυσης: Το ελατήριο ρυθμίζεται στο άνω άκρο του συγκροτήματος ελατηρίων. Τα κάθετα ελατήρια προέκτασης επιτρέπουν χαμηλό βάθος τοποθέτησης και απαιτούν μικρό χώρο.

5. ^NovoPort® - Μοναδικό & ευέλικτο Το σύστημα χειριστή^NovoPort® εξασφαλίζει μέγιστη ευκολία κατά τη λειτουργία και την εγκατάσταση. Ο κινητήρας δεν είναι στερεωμένος στην οροφή όπως οι συμβατικοί χειριστές, αλλά ενσωματώνεται απλά στο πλευρικό κομμάτι της πόρτας - δεξιά ή αριστερά, ανάλογα με τις δομικές συνθήκες.

6. Προστασία από τσιμπήματα δακτύλων Ο σχεδιασμός των τμημάτων και των μεντεσέδων αποτρέπει εξαρχής τα σημεία τσιμπήματος στο φύλλο της πόρτας - από το εσωτερικό και το εξωτερικό.

7. Προστασία παγίδευσης δακτύλων και εσωτερικός οδηγός καλωδίων Τα γωνιακά πλαίσια αποτρέπουν σε μεγάλο βαθμό την παγίδευση δακτύλων μεταξύ του φύλλου της πόρτας και της κάσας. Τα εσωτερικά καλώδια ανάρτησης ελαχιστοποιούν τον κίνδυνο τραυματισμού και εξασφαλίζουν μέγιστη λειτουργική ασφάλεια.

Άξονες ελατηρίου στρέψης για το iso 45

Οι υψηλής ποιότητας τμηματικές πόρτες μας iso 45 και iso 70 διατίθενται (έως μέγεθος 3.000 x 2.750 mm (ΠxΥ))* με άξονες ελατηρίων στρέψης, με προστασία από θραύση ελατηρίου χωρίς συντήρηση, δοκιμασμένη σύμφωνα με το DIN EN 12604, με μικρή επιβάρυνση.

Όλες οι μεγαλύτερες εκδόσεις είναι διαθέσιμες με τους άξονες στρεπτικών ελατηρίων μας ως στάνταρ.
Αυτό εξασφαλίζει ότι η πόρτα συγκρατείται με ασφάλεια ακόμη και σε περίπτωση θραύσης ελατηρίου και μπορεί να μετακινηθεί ξανά προς τα πάνω.

* Ισχύει για τις εκδόσεις με φινίρισμα ξύλου. Για λείες επιφάνειες έως μέγεθος 3.000 x 2.500 mm.

Τα πλεονεκτήματα με μια ματιά

Απλή εγκατάσταση με χαμηλό συνολικό ύψος
Απλή ρύθμιση του ελατηρίου
Μικρότερες οριζόντιες ράγες (λιγότερος απαιτούμενος χώρος)
Γρήγορη και εύκολη εγκατάσταση του ^NovoPort®

Χαμηλή απαίτηση υπέρθυρου ως στάνταρ
Επιπλέον, το σύστημα κατακόρυφων ελατηρίων τάσης για τις τμηματικές πόρτες iso 45 και iso 70 είναι φθηνότερο από την παραλλαγή με ελατήριο στρέψης.

ΚΑΝΟΝΙΚΆ ΜΕΓΈΘΗ - ΒΥΘΊΣΤΕ ΤΟ ΣΩΣΤΌ ΕΛΑΤΉΡΙΟ ΤΆΣΗΣ

ΚΑΝΟΝΙΚΆ ΜΕΓΈΘΗ - ΕΛΑΤΉΡΙΟ ΤΆΝΥΣΗΣ ΔΕΞΙΆ (ΕΛΑΤΉΡΙΟ ΔΕΞΙΆΣ ΠΛΕΥΡΆΣ, ΜΕΓΆΛΟ ΕΛΑΤΉΡΙΟ, ΜΕΓΆΛΟ ΕΛΑΤΉΡΙΟ (ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΈΝΗΣ ΤΗΣ MICROLINE), CASSETTE OPTIQUE)

Τυποποιημένο μέγεθος
Μέγεθος παραγγελίας (BMR)	Μέγιστη διάσταση ανοίγματος τοίχου/ διάσταση ανοίγματος γκαράζ	Εξωτερική διάσταση πλαισίου (RAM)	Εσωτερική διάσταση γκαράζ (GIB)	Βάθος εγκατάστασης (EBT)	Ύψος οροφής (DH)	Καθαρό ύψος (LDH)
Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	*(ελάχ.) (οπ.)**	Βάθος εγκατάστασης (EBT)	(ελάχ.) Χειροκίνητη λειτουργία/ NovoPort®	Χειροκίνητη λειτουργία (με σφιγκτήρα)	Μονάδα κίνησης
2250 x 1875	2340 x 1965	2402 x 1985	2410 (2500)	2495	1990	1825	1875
2250 x 2000	2340 x 2090	2402 x 2110	2410 (2500)	2620	2115	1950	2000
2250 x 2125	2340 x 2215	2402 x 2235	2410 (2500)	2745	2240	2075	2125
2375 x 1875	2465 x 1965	2527 x 1985	2535 (2625)	2495	1990	1825	1875
2375 x 2000	2465 x 2090	2527 x 2110	2535 (2625)	2620	2115	1950	2000
2375 x 2075	2465 x 2165	2527 x 2185	2535 (2625)	2695	2190	2025	2075
2375 x 2125	2465 x 2215	2527 x 2235	2535 (2625)	2745	2240	2075	2125
2375 x 2250	2465 x 2340	2527 x 2360	2535 (2625)	2870	2365	2200	2250
2375 x 2375	2465 x 2465	2527 x 2485	2535 (2625)	2995	2490	2325	2375
2500 x 1875	2590 x 1965	2652 x 1985	2660 (2750)	2495	1990	1825	1875
2500 x 2000	2590 x 2090	2652 x 2110	2660 (2750)	2620	2115	1950	2000
2500 x 2075	2590 x 2165	2652 x 2185	2660 (2750)	2695	2190	2025	2075
2500 x 2125	2590 x 2215	2652 x 2235	2660 (2750)	2745	2240	2075	2125
2500 x 2250	2590 x 2340	2652 x 2360	2660 (2750)	2870	2365	2200	2250
2500 x 2375	2590 x 2465	2652 x 2485	2660 (2750)	2995	2490	2325	2375
2500 x 2500	2590 x 2590	2652 x 2610	2660 (2750)	3120	2615	2450	2500
2500 x 2750	2590 x 2840	2652 x 2860	2660 (2750)	3370	2865	2700	2750
2625 x 2125	2715 x 2215	2777 x 2235	2785 (2875)	2745	2240	2075	2125
2750 x 2000	2840 x 2090	2902 x 2110	2910 (3000)	2620	2115	1950	2000
2750 x 2125	2840 x 2215	2902 x 2235	2910 (3000)	2745	2240	2075	2125
2750 x 2250	2840 x 2340	2902 x 2360	2910 (3000)	2870	2365	2200	2250
2750 x 2750	2840 x 2840	2902 x 2860	2910 (3000)	3370	2865	2700	2750
3000 x 2000	3090 x 2090	3152 x 2110	3160 (3250)	2620	2115	1950	2000
3000 x 2125	3090 x 2215	3152 x 2235	3160 (3250)	2745	2240	2075	2125
3000 x 2250	3090 x 2340	3152 x 2360	3160 (3250)	2870	2365	2200	2250
3000 x 2375	3090 x 2465	3152 x 2485	3160 (3250)	2995	2490	2325	2375
3000 x 2500	3090 x 2590	3152 x 2610	3160 (3250)	3120	2615	2450	2500
3000 x 2375	3090 x 2465	3152 x 2485	3160 (3250)	2995	2490	2325	2375
3000 x 2500	3090 x 2590	3152 x 2610	3160 (3250)	3120	2615	2450	2500
*Όταν χρησιμοποιείται σετ πλαισίου αλουμινίου ή βοηθήματα εγκατάστασης (άγκυρα S, μεταβλητή άγκυρα πλαισίου): απαιτούνται 90 mm ανά πλευρά (GIB = BRB + 180 mm).

ΜΕΓΈΘΗ ΑΝΑΚΑΊΝΙΣΗΣ - ΚΑΤΑΚΌΡΥΦΟ ΕΛΑΤΉΡΙΟ ΈΝΤΑΣΗΣ

ΜΕΓΈΘΗ ΑΝΑΚΑΊΝΙΣΗΣ ΚΑΤΆ ΤΗΝ ΑΝΤΙΚΑΤΆΣΤΑΣΗ ΜΙΑΣ ΤΜΗΜΑΤΙΚΉΣ ΠΌΡΤΑΣ ΜΕ ΜΙΑ ΠΌΡΤΑ UP-AND-OVER

Με υπάρχουσα πόρτα up-and-over Novoferm K®/ ανταγωνιστικά προϊόντα			Νέο μέγεθος ανακαίνισης
Μέγεθος παραγγελίας (BMR)	Εξωτερική διάσταση πλαισίου (RAM)	Καθαρότητα Ύψος διακένου (LDH)	Διάσταση παραγγελίας (BMR)	Μέγιστο διάσταση ανοίγματος τοίχου/ Διάσταση ανοίγματος γκαράζ	Εξωτερική διάσταση πλαισίου (RAM)	Εσωτερικές διαστάσεις γκαράζ (GIB)	Βάθος εγκατάστασης (EBT)	Ύψος οροφής (DH)	Ελεύθερο ύψος (LDH)
Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	*(ελάχ.) (οπ.)**	Βάθος εγκατάστασης (EBT)	(ελάχ.) Χειροκίνητη λειτουργία/ NovoPort®	Χειροκίνητη λειτουργία (με σφιγκτήρα)	Μονάδα κίνησης
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2035	2350 (2440)	2545	2040	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2160	2350 (2440)	2670	2165	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2035	2475 (2565)	2545	2040	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2160	2475 (2565)	2670	2165	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2285	2475 (2565)	2795	2290	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2035	2600 (2690)	2545	2040	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2160	2600 (2690)	2670	2165	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2285	2600 (2690)	2795	2290	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2160	3100 (3190)	2670	2165	2000	2050
*Όταν χρησιμοποιείται σετ πλαισίου αλουμινίου ή βοηθήματα τοποθέτησης (άγκυρα S, μεταβλητή άγκυρα πλαισίου): απαιτούνται 90 mm ανά πλευρά (GIB = BRB + 180 mm).

VORNELIEGENDE TORSIONSFEDERWELLE (VL)

ΟΡΙΖΌΝΤΙΑ ΧΆΝΤΡΑ, ΜΕΓΆΛΗ ΧΆΝΤΡΑ, ΜΕΓΆΛΗ ΠΕΡΣΊΔΑ (ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΈΝΗΣ ΤΗΣ ΜΙΚΡΟΓΡΑΜΜΉΣ), ΕΜΦΆΝΙΣΗ ΚΑΣΈΤΑΣ

Τυποποιημένα μεγέθη
Μέγεθος παραγγελίας (BRM)	Μέγιστο Διάσταση ανοίγματος τοίχου/ Διάσταση ανοίγματος γκαράζ	Εξωτερική διάσταση πλαισίου (RAM)	Βάθος εγκατάστασης (EBT)	Εσωτερική διάσταση γκαράζ (GIB)	Ύψος οροφής (DH)	Ύψος ελεύθερου χώρου (LDH) Χαλύβδινες πόρτες		Ελεύθερο ύψος (LDH) Ξύλινες πόρτες
Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	Βάθος εγκατάστασης (EBT)	*(ελάχ.) (οπ.)**	(ελάχ.) Χειροκίνητη λειτουργία/ NovoPort®	Χειροκίνητη λειτουργία (με σφιγκτήρα)	Ενεργοποιητής	Χειροκίνητη λειτουργία (με σφιγκτήρα)	Μονάδα κίνησης
2250 x 1875	2340 x 1965	2402 x 2085	2495	2410 (2500)	2090	1825	1875	1735	1835
2250 x 2000	2340 x 2090	2402 x 2210	2620	2410 (2500)	2215	1950	2000	1860	1960
2250 x 2125	2340 x 2215	2402 x 2335	2745	2410 (2500)	2340	2075	2125	1985	2085
2375 x 1875	2465 x 1965	2527 x 2085	2495	2535 (2625)	2090	1825	1875	1735	1835
2375 x 2000	2465 x 2090	2527 x 2210	2620	2535 (2625)	2215	1950	2000	1860	1960
2375 x 2075	2465 x 2165	2527 x 2285	2695	2535 (2625)	2290	2025	2075	1935	2035
2375 x 2125	2465 x 2215	2527 x 2335	2745	2535 (2625)	2340	2075	2125	1985	2085
2375 x 2250	2465 x 2340	2527 x 2460	2870	2535 (2625)	2465	2200	2250	2110	2210
2500 x 1875	2590 x 1965	2652 x 2085	2495	2660 (2750)	2090	1825	1875	1735	1835
2500 x 2000	2590 x 2090	2652 x 2210	2620	2660 (2750)	2215	1950	2000	1860	1960
2500 x 2075	2590 x 2165	2652 x 2285	2695	2660 (2750)	2290	2025	2075	1935	2035
2500 x 2125	2590 x 2215	2652 x 2335	2745	2660 (2750)	2340	2075	2125	1985	2085
2500 x 2250	2590 x 2340	2652 x 2460	2870	2660 (2750)	2465	2200	2250	2110	2210
2500 x 2375	2590 x 2465	2652 x 2585	2995	2660 (2750)	2590	2325	2375	2235	2335
2500 x 2500	2590 x 2590	2652 x 2710	3120	2660 (2750)	2715	2450	2500	2360	2460
2500 x 2750	2590 x 2840	2652 x 2960	3370	2660 (2750)	2965	2700	2750	2610	2710
2625 x 2125	2715 x 2215	2777 x 2335	2745	2785 (2875)	2340	2075	2125	1985	2085
2750 x 2000	2840 x 2090	2902 x 2210	2620	2910 (3000)	2215	1950	2000	1860	1960
2750 x 2125	2840 x 2215	2902 x 2335	2745	2910 (3000)	2340	2075	2125	1985	2085
2750 x 2250	2840 x 2340	2902 x 2460	2870	2910 (3000)	2465	2200	2250	2110	2210
2750 x 2750	2840 x 2840	2902 x 2960	3370	2910 (3000)	2965	2700	2750	2610	2710
3000 x 2000	3090 x 2090	3152 x 2210	2620	3160 (3250)	2215	1950	2000	1860	1960
3000 x 2125	3090 x 2215	3152 x 2335	2745	3160 (3250)	2340	2075	2125	1985	2085
3000 x 2250	3090 x 2340	3152 x 2460	2870	3160 (3250)	2465	2200	2250	2110	2210
3000 x 2375	3090 x 2465	3152 x 2585	2995	3160 (3250)	2590	2325	2375	2235	2335
3000 x 2500	3090 x 2590	3152 x 2710	3120	3160 (3250)	2715	2450	2500	2360	2460
3000 x 3000	3090 x 3090	3152 x 3210	3620	3160 (3250)	3215	2950	3000	2860	2960
3250 x 2000	3340 x 2090	3402 x 2210	2620	3410 (3500)	2215	1950	2000	1860	1910
3250 x 2125	3340 x 2215	3402 x 2335	2745	3410 (3500)	2340	2075	2125	1985	2035
3250 x 2250	3340 x 2340	3402 x 2460	2870	3410 (3500)	2465	2200	2250	2110	2160
3500 x 2000	3590 x 2090	3652 x 2210	2620	3660 (3750)	2215	1950	2000	1860	1910
3500 x 2125	3590 x 2215	3652 x 2335	2745	3660 (3750)	2340	2075	2125	1985	2035
3500 x 2250	3590 x 2340	3652 x 2460	2870	3660 (3750)	2465	2200	2250	2110	2160
3750 x 2000	3840 x 2090	3902 x 2210	2620	3910 (4000)	2215	1950	2000	1860	1910
3750 x 2125	3840 x 2215	3902 x 2335	2745	3910 (4000)	2340	2075	2125	1985	2035
3750 x 2250	3840 x 2340	3902 x 2460	2870	3910 (4000)	2465	2200	2250	2110	2160
4000 x 2000	4090 x 2090	4152 x 2210	2620	4160 (4250)	2215	1950	2000	1860	1910
4000 x 2125	4090 x 2215	4152 x 2335	2745	4160 (4250)	2340	2075	2125	1985	2035
4000 x 2250	4090 x 2340	4152 x 2460	2870	4160 (4250)	2465	2200	2250	2110	2160
4250 x 2000	4340 x 2090	4402 x 2210	2620	4410 (4500)	2215	1950	2000	1860	1910
4250 x 2125	4340 x 2215	4402 x 2335	2745	4410 (4500)	2340	2075	2125	1985	2035
4250 x 2250	4340 x 2340	4402 x 2460	2870	4410 (4500)	2465	2200	2250	2110	2160
4500 x 2000	4590 x 2090	4652 x 2210	2620	4660 (4750)	2215	1950	2000	1860	1910
4500 x 2125	4590 x 2215	4652 x 2335	2745	4660 (4750)	2340	2075	2125	1985	2035
4500 x 2250	4590 x 2340	4652 x 2460	2870	4660 (4750)	2465	2200	2250	2110	2160
4750 x 2000	4840 x 2090	4902 x 2210	2620	4910 (5000)	2215	1950	2000	1860	1910
4750 x 2125	4840 x 2215	4902 x 2335	2745	4910 (5000)	2340	2075	2125	1985	2035
4750 x 2250	4840 x 2340	4902 x 2460	2870	4910 (5000)	2465	2200	2250	2110	2160
5000 x 2000	5090 x 2090	5152 x 2210	2620	5160 (5250)	2215	1950	2000	1860	1910
5000 x 2125	5090 x 2215	5152 x 2335	2745	5160 (5250)	2340	2075	2125	1985	2035
5000 x 2250	5090 x 2340	5152 x 2460	2870	5160 (5250)	2465	2200	2250	2110	2160
5500 x 2000	5590 x 2090	5652 x 2210	2620	5660 (5750)	2215	1950	2000	-	-
5500 x 2125	5590 x 2215	5652 x 2335	2745	5660 (5750)	2340	2075	2125	-	-
5500 x 2250	5590 x 2340	5652 x 2460	2870	5660 (5750)	2465	2200	2250	-	-
Ο αριθμός των τμημάτων, τα ύψη των τμημάτων και η απόσταση των ράβδων μπορεί να διαφέρει για ξυλεία iso 45. *Όταν χρησιμοποιείται ενισχυμένο γωνιακό πλαίσιο, σετ τυφλού πλαισίου αλουμινίου ή βοηθήματα εγκατάστασης (άγκυρα S, μεταβλητή άγκυρα πλαισίου): απαιτούνται 90 mm ανά πλευρά (GIB = BRB + 180 mm).

ΜΕΓΈΘΗ ΑΝΑΚΑΊΝΙΣΗΣ - ΜΠΡΟΣΤΙΝΌΣ ΆΞΟΝΑΣ ΕΛΑΤΗΡΊΟΥ ΣΤΡΈΨΗΣ (VL)

ΜΕΓΈΘΗ ΑΝΑΚΑΊΝΙΣΗΣ ΚΑΤΆ ΤΗΝ ΑΝΤΙΚΑΤΆΣΤΑΣΗ ΜΙΑΣ ΤΜΗΜΑΤΙΚΉΣ ΠΌΡΤΑΣ ΜΕ ΜΙΑ ΠΌΡΤΑ UP-AND-OVER

Με υπάρχουσα πόρτα up-and-over Novoferm K®/ ανταγωνιστικές μάρκες			Νέο μέγεθος ανακαίνισης
Μέγεθος παραγγελίας (BMR)	Εξωτερική διάσταση πλαισίου (RAM)	Καθαρότητα Ύψος διακένου (LDH)	Διάσταση παραγγελίας (BMR)	Μέγιστο διάσταση ανοίγματος τοίχου/ Διάσταση ανοίγματος γκαράζ	Εξωτερική διάσταση πλαισίου (RAM)	Εσωτερικές διαστάσεις γκαράζ (GIB)	Βάθος εγκατάστασης (EBT)	Ύψος οροφής (DH)	Ελεύθερο ύψος (LDH)
Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	*(ελάχ.) (οπ.)**	Βάθος εγκατάστασης (EBT)	(ελάχ.) Χειροκίνητη λειτουργία/ NovoPort®	Χειροκίνητη λειτουργία (με σφιγκτήρα)	Μονάδα κίνησης
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2135	2350 (2440)	2545	2140	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2260	2350 (2440)	2670	2265	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2135	2475 (2565)	2545	2140	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2260	2475 (2565)	2670	2265	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2385	2475 (2565)	2795	2390	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2135	2600 (2690)	2545	2140	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2260	2600 (2690)	2670	2265	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2385	2600 (2690)	2795	2390	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2260	3100 (3190)	2670	2265	2000	2050
*Όταν χρησιμοποιείται σετ πλαισίου αλουμινίου ή βοηθήματα τοποθέτησης (άγκυρα S, μεταβλητή άγκυρα πλαισίου): απαιτούνται 90 mm ανά πλευρά (GIB = BRB + 180 mm).

ΚΑΝΟΝΙΚΌ ΜΈΓΕΘΟΣ - ΠΊΣΩ ΆΞΟΝΑΣ ΕΛΑΤΗΡΊΟΥ ΣΤΡΈΨΗΣ (HL)

ΚΑΝΟΝΙΚΆ ΜΕΓΈΘΗ - ΠΊΣΩ ΆΞΟΝΑΣ ΣΤΡΕΠΤΙΚΟΎ ΕΛΑΤΗΡΊΟΥ ΧΑΜΉΛΩΜΑ (HL) - (WAGON-RIGHT ΔΡΕΠΆΝΙ, ΜΕΓΆΛΟ ΔΡΕΠΆΝΙ, ΜΕΓΆΛΗ ΟΛΊΣΘΗΣΗ (ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΈΝΗΣ ΤΗΣ MICROLINE), CASSETTE OPTIQUE)

Τυποποιημένο μέγεθος
Μέγεθος παραγγελίας (BMR) Πλάτος x ύψος	Μέγιστη διάσταση ανοίγματος τοίχου/ διάσταση ανοίγματος γκαράζ Πλάτος x ύψος	Εξωτερική διάσταση πλαισίου (RAM) Πλάτος x ύψος	Βάθος εγκατάστασης (EBT)	Εσωτερική διάσταση γκαράζ (GIB) *(ελάχ.) (οπ.)**	Ύψος οροφής (DH) (ελάχ.) Χειροκίνητη λειτουργία/ NovoPort®	Ελεύθερο ύψος (LDH) Χαλύβδινες πόρτες		Ελεύθερο ύψος ύψους (LDH) Ξύλινες πόρτες
Μέγεθος παραγγελίας (BMR) Πλάτος x ύψος		Εξωτερική διάσταση πλαισίου (RAM) Πλάτος x ύψος	Βάθος εγκατάστασης (EBT)	Εσωτερική διάσταση γκαράζ (GIB) *(ελάχ.) (οπ.)**		Χειροκίνητη λειτουργία (με σφιγκτήρα)	Χειριστής	Χειροκίνητη λειτουργία (με σφιγκτήρα)	Μονάδα κίνησης
2250 x 1875	2340 x 1965	2402 x 1985	2625	2410 (2500)	1990	1825	1875	1735	1835
2250 x 2000	2340 x 2090	2402 x 2110	2750	2410 (2500)	2115	1950	2000	1860	1960
2250 x 2125	2340 x 2215	2402 x 2235	2875	2410 (2500)	2240	2075	2125	1985	2085
2375 x 1875	2465 x 1965	2527 x 1985	2625	2535 (2625)	1990	1825	1875	1735	1835
2375 x 2000	2465 x 2090	2527 x 2110	2750	2535 (2625)	2115	1950	2000	1860	1960
2375 x 2075	2465 x 2165	2527 x 2185	2825	2535 (2625)	2190	2025	2075	1935	2035
2375 x 2125	2465 x 2215	2527 x 2235	2875	2535 (2625)	2240	2075	2125	1985	2085
2375 x 2250	2465 x 2340	2527 x 2360	3000	2535 (2625)	2365	2200	2250	2110	2210
2500 x 1875	2590 x 1965	2652 x 1985	2625	2660 (2750)	2115	1825	1875	1735	1835
2500 x 2000	2590 x 2090	2652 x 2110	2750	2660 (2750)	2190	1950	2000	1860	1960
2500 x 2075	2590 x 2165	2652 x 2185	2825	2660 (2750)	2090	2025	2075	1935	2035
2500 x 2125	2590 x 2215	2652 x 2235	2875	2660 (2750)	2240	2075	2125	1985	2085
2500 x 2250	2590 x 2340	2652 x 2360	3000	2660 (2750)	2365	2200	2250	2110	2210
2500 x 2375	2590 x 2465	2652 x 2485	3125	2660 (2750)	2490	2325	2375	2235	2335
2500 x 2500	2590 x 2590	2652 x 2610	3250	2660 (2750)	2615	2450	2500	2360	2460
2500 x 2750	2590 x 2840	2652 x 2860	3500	2660 (2750)	2865	2700	2750	2610	2710
2625 x 2125	2715 x 2215	2777 x 2235	2875	2785 (2875)	2240	2075	2125	1985	2085
2750 x 2000	2840 x 2090	2902 x 2110	2750	2910 (3000)	2115	1950	2000	1860	1960
2750 x 2125	2840 x 2215	2902 x 2235	2875	2910 (3000)	2240	2075	2125	1985	2085
2750 x 2250	2840 x 2340	2902 x 2360	3000	2910 (3000)	2365	2200	2250	2110	2210
2750 x 2750	2840 x 2840	2902 x 2860	3500	2910 (3000)	2865	2700	2750	2610	2710
3000 x 2000	3090 x 2090	3152 x 2110	2750	3160 (3250)	2115	1950	2000	1860	1960
3000 x 2125	3090 x 2215	3152 x 2235	2875	3160 (3250)	2240	2075	2125	1985	2085
3000 x 2250	3090 x 2340	3152 x 2360	3000	3160 (3250)	2365	2200	2250	2110	2210
3000 x 2375	3090 x 2465	3152 x 2485	3125	3160 (3250)	2490	2325	2375	2235	2335
3000 x 2500	3090 x 2590	3152 x 2610	3750	3160 (3250)	2615	2450	2500	2360	2460
3000 x 3000	3090 x 3090	3152 x 3110	3620	3160 (3250)	3115	2950	3000	2860	2960
3250 x 2000	3340 x 2090	3402 x 2110	2750	3410 (3500)	2115	1950	2000	1860	1910
3250 x 2125	3340 x 2215	3402 x 2235	2875	3410 (3500)	2240	2075	2125	1985	2035
3250 x 2250	3340 x 2340	3402 x 2360	3000	3410 (3500)	2365	2200	2250	2110	2160
3500 x 2000	3590 x 2090	3652 x 2110	2750	3660 (3750)	2115	1950	2000	1860	1910
3500 x 2125	3590 x 2215	3652 x 2235	2875	3660 (3750)	2240	2075	2125	1985	2035
3500 x 2250	3590 x 2340	3652 x 2360	3000	3660 (3750)	2365	2200	2250	2110	2160
3750 x 2000	3840 x 2090	3902 x 2110	2750	3910 (4000)	2115	1950	2000	1860	1910
3750 x 2125	3840 x 2215	3902 x 2235	2875	3910 (4000)	2240	2075	2125	1985	2035
3750 x 2250	3840 x 2340	3902 x 2360	3000	3910 (4000)	2365	2200	2250	2110	2160
4000 x 2000	4090 x 2090	4152 x 2110	2750	4160 (4250)	2115	1950	2000	1860	1910
4000 x 2125	4090 x 2215	4152 x 2235	2875	4160 (4250)	2240	2075	2125	1985	2035
4000 x 2250	4090 x 2340	4152 x 2360	3000	4160 (4250)	2365	2200	2250	2110	2160
4250 x 2000	4340 x 2090	4402 x 2110	2750	4410 (4500)	2115	1950	2000	1860	1910
4250 x 2125	4340 x 2215	4402 x 2235	2875	4410 (4500)	2240	2075	2125	1985	2035
4250 x 2250	4340 x 2340	4402 x 2360	3000	4410 (4500)	2365	2200	2250	2110	2160
4500 x 2000	4590 x 2090	4652 x 2110	2750	4660 (4750)	2115	1950	2000	1860	1910
4500 x 2125	4590 x 2215	4652 x 2235	2875	4660 (4750)	2240	2075	2125	1985	2035
4500 x 2250	4590 x 2340	4652 x 2360	3000	4660 (4750)	2365	2200	2250	2110	2160
4750 x 2000	4840 x 2090	4902 x 2110	2750	4910 (5000)	2115	1950	2000	1860	1910
4750 x 2125	4840 x 2215	4902 x 2235	2875	4910 (5000)	2240	2075	2125	1985	2035
4750 x 2250	4840 x 2340	4902 x 2360	3000	4910 (5000)	2365	2200	2250	2110	2160
5000 x 2000	5090 x 2090	5152 x 2110	2750	5160 (5250)	2115	1950	2000	1860	1910
5000 x 2125	5090 x 2215	5152 x 2235	2875	5160 (5250)	2240	2075	2125	1985	2035
5000 x 2250	5090 x 2340	5152 x 2360	3000	5160 (5250)	2365	2200	2250	2110	2160
5500 x 2000	5590 x 2090	5652 x 2110	2750	5660 (5750)	2115	1950	2000	-	-
5500 x 2125	5590 x 2215	5652 x 2235	2875	5660 (5750)	2240	2075	2125	-	-
5500 x 2250	5590 x 2340	5652 x 2360	3000	5660 (5750)	2365	2200	2250	-	-
Ο αριθμός των τμημάτων, τα ύψη των τμημάτων και η απόσταση των ράβδων μπορεί να διαφέρουν για ξύλο iso 45. *Όταν χρησιμοποιείται σετ πλαισίου αλουμινίου ή βοηθήματα συναρμολόγησης (άγκυρα S, μεταβλητή άγκυρα πλαισίου): απαιτούνται 90 mm ανά πλευρά (GIB = BRB + 180 mm).

Μεγέθη ανακαίνισης - Πίσω άξονας ελατηρίου στρέψης (HL)

ΜΕΓΈΘΗ ΑΝΑΚΑΊΝΙΣΗΣ ΚΑΤΆ ΤΗΝ ΑΝΤΙΚΑΤΆΣΤΑΣΗ ΜΙΑΣ ΤΜΗΜΑΤΙΚΉΣ ΠΌΡΤΑΣ ΜΕ ΜΙΑ ΠΌΡΤΑ UP-AND-OVER

Με υπάρχουσα πόρτα Novoferm K®/ Ανταγωνιστικές μάρκες			Νέο μέγεθος ανακαίνισης
Μέγεθος παραγγελίας (BRM)	Εξωτερική διάσταση πλαισίου (RAM)	Καθαρότητα ύψος ελεύθερου χώρου (LDH)	Διάσταση παραγγελίας (BRM)	Μέγιστο διάσταση ανοίγματος τοίχου/ Διάσταση ανοίγματος γκαράζ	Εξωτερική διάσταση πλαισίου (RAM)	Εσωτερική διάσταση γκαράζ (GIB)	Βάθος εγκατάστασης (EBT)	Ύψος οροφής (DH)	Ελεύθερο ύψος (LDH)
Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	(ελάχ.)	Πλάτος x ύψος	Πλάτος x ύψος	*(ελάχ.) (οπ.)**	Βάθος εγκατάστασης (EBT)	(ελάχ.) Χειροκίνητη λειτουργία/ ^NovoPort®	Χειροκίνητη λειτουργία (με σφιγκτήρα)	Μονάδα κίνησης
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2035	2350 (2440)	2675	2040	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2160	2350 (2440)	2800	2165	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2035	2475 (2565)	2675	2040	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2160	2475 (2565)	2800	2165	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2285	2475 (2565)	2925	2290	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2035	2600 (2690)	2675	2040	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2160	2600 (2690)	2800	2165	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2285	2600 (2690)	2925	2290	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2160	3100 (3190)	2800	2165	2000	2050
Ο αριθμός των τμημάτων, τα ύψη των τμημάτων και η απόσταση των ράβδων μπορεί να διαφέρουν για το ξύλο iso 45. *Όταν χρησιμοποιείται ενισχυμένο γωνιακό πλαίσιο, σετ πλαισίου αλουμινίου ή βοηθήματα συναρμολόγησης (άγκυρα S, μεταβλητή άγκυρα πλαισίου): απαιτούνται 90 mm ανά πλευρά (GIB = BRB + 180 mm). Όλες οι διαστάσεις σε mm.

Διαστάσεις εγκατάστασης - τοποθέτηση σε σειρά οροφής για τον ΤΥΠΟ ISO 45

Διαστάσεις εγκατάστασης μπροστινός άξονας (VL)

VL			0°	15°		20°		25°		30°
BRH	RAMH	BD (ZS)	EBTA	EBTA15	EBHA15	EBTA20	EBHA20	EBTA25	EBHA25	EBTA30	EBHA30
1875	2115	20	3320	3238	2795	3152	3068	3042	3333	2909	3588
2000	2240	20	3320	3238	2920	3152	3193	3042	3458	2909	3713
2125	2365	20	3320	3238	3045	3152	3318	3042	3583	2909	3838
2250	2490	20	3320	3238	3170	3152	3443	3042	3708	2909	3963
2375	2615	30	3570	3479	3359	3387	3654	3268	3939	3126	4213
2500	2740	30	3570	3479	3484	3387	3779	3268	4064	3126	4338
2625	2865	40	4320	4204	3803	4091	4160	3948	4506	3775	4838
2750	2990	40	4320	4204	3928	4091	4285	3948	4631	3775	4963
2875	3115	40	4320	4204	4053	4091	4410	3948	4756	3775	5088
3,000	3240	40	4320	4204	4178	4091	4535	3948	4881	3775	5213
3125	3365	40	4320	4204	4303	4091	4660	3948	5006	3775	5338

Διαστάσεις εγκατάστασης Πίσω άξονας (VL)

VL			0°	15°		20°		25°		30°
BRH	RAMH	BD (ZS)	EBTA	EBTA15	EBHA15	EBTA20	EBHA20	EBTA25	EBHA25	EBTA30	EBHA30
1875	1875 1985	20	3320	3208	2820	3122	3093	3012	3358	2879	3613
2000	2110	20	3320	3208	2945	3122	3218	3012	3483	2879	3738
2125	2235	20	3320	3208	3070	3122	3343	3012	3608	2879	3863
2250	2360	20	3320	3449	3259	3357	3554	3238	3839	3096	4113
2375	2485	30	3570	3449	3384	3357	3679	3238	3964	3096	4238
2500	2610	40	4320	4174	3703	4061	4060	3918	4406	3745	4738
2625	2735	40	4320	4174	3828	4061	4185	3918	4531	3745	4863
2750	2860	40	4320	4174	3953	4061	4310	3918	4656	3745	4988
2875	2985	40	4320	4174	4078	4061	4435	3918	4781	3745	5113
3,000	3110	40	4320	4174	4203	4061	4560	3918	4906	3745	5238
3125	3235	40	4320	4174	4328	4061	4685	3918	5031	3745	5363

Χρώματα αλληλογραφίας

Αντίστοιχα χρώματα για παράθυρα, συνεχόμενα φωτιστικά οροφής και προφίλ αλουμινίου για πόρτες

Επιφάνειες	Αντίστοιχο χρώμα
Χρυσή δρυς	παρόμοιο με το RAL 8007
Σκούρα δρυς	παρόμοιο με το RAL 8028
Μαόνι	Μικτό χρώμα
Winchester	παρόμοιο με το RAL 8001
Νυχτερινή δρυς	παρόμοιο με το RAL 8022
Σατινέ λευκό	παρόμοιο με το RAL 9016
Σατινέ γκρι	Μικτό χρώμα
Σατέν σκούρο γκρι	παρόμοιο με το RAL 7016
Σατέν γκρι παράθυρο	παρόμοιο με το RAL 7040
Σατέν καφέ	παρόμοιο με το RAL 8014
Σατινέ μαύρο	Μικτό χρώμα

Montage

Πώς μπορώ να εγκαταστήσω τις τμηματικές πόρτες Novoferm;

Το ακόλουθο βίντεο παρουσιάζει βήμα προς βήμα την εγκατάσταση των τμηματικών θυρών Novoferm. Τα βίντεο προορίζονται μόνο ως συμπλήρωμα των οδηγιών εγκατάστασης, λειτουργίας και συντήρησης. Δεν αντικαθιστούν την επαγγελματική εγκατάσταση από εξειδικευμένο και καταρτισμένο εξειδικευμένο προσωπικό.

ΕΓΚΑΤΆΣΤΑΣΗ ΑΥΤΌΜΑΤΗΣ ΤΜΗΜΑΤΙΚΉΣ ΠΌΡΤΑΣ

Κάντε κλικ στο κινούμενο σχέδιο στα αριστερά για να δείτε την εγκατάσταση μιας τμηματικής γκαραζόπορτας Novoferm με το παράδειγμα του τύπου ISO 45 με τον μηχανισμό Novomatic 563 S με κάθετο ελατήριο τάσης και τα πλεονεκτήματα σε μια οπτικά ελκυστική μορφή.

Αναλυτικά κινούμενα σχέδια/βίντεο σχετικά με τα πλεονεκτήματα, την εγκατάσταση και τον προγραμματισμό των τμηματικών γκαραζόπορτων Novoferm μπορείτε να βρείτε στο κανάλι Novoferm στο YouTube:
https://www.youtube.com/NovofermVideos

Έχουμε προκαλέσει το ενδιαφέρον σας;

Η Novoferm συνεργάζεται με ένα ευρύ δίκτυο εξειδικευμένων αντιπροσώπων στη Γερμανία - στη γειτονιά σας. Οι εξουσιοδοτημένοι ειδικοί αντιπρόσωποι της Novoferm παρέχουν επαγγελματικές συμβουλές, πωλήσεις, μετρήσεις, εγκατάσταση, αποσυναρμολόγηση και φιλική προς το περιβάλλον διάθεση των προϊόντων μας σε ανταγωνιστικές τιμές all-inclusive.

Θα χαρούμε να σας βοηθήσουμε.

Επικοινωνήστε μαζί μας Ζητήστε προσφορά Παραγγελία φυλλαδίου Αίτηση εγγράφων σχεδιασμού

Θα θέλατε λίγο περισσότερο;

Evolution premium τμηματικές πόρτες

Έχετε τις υψηλότερες απαιτήσεις;
Θέλετε πάντα να παίρνετε το καλύτερο απ' όλα; Με τηντμηματική πόρτα Evolution premium, αυτό ακριβώς θα έχετε: η νέα πόρτα σας προσφέρει μέγιστη ενεργειακή απόδοση, ασφάλεια, ποιότητα και τη μεγαλύτερη δυνατή επιλογή φινιρισμάτων και χρωμάτων σε ένα πακέτο που σας κάνει ευτυχισμένους. Παρουσιάζουμε αναλυτικά την τμηματική πόρτα Evolution premium με μόνωση 45 mm και θερμοδιακοπή: με όλες τις λεπτομέρειες, τα πλεονεκτήματα και τις επιλογές σχεδιασμού.

Premium τμηματική πόρτα iso 45 Evolution
