Υδραυλικά ισοπεδωτικά αποβάθρας

Για κάθε εφαρμογή

Οι υδραυλικοί ισοπεδωτές αποβάθρας της Novoferm διατίθενται με τροφοδοσία και σε διάφορα σχέδια. Ως κορυφαίο χαρακτηριστικό, σας προσφέρουμε το NovoDock EVO X ως την επόμενη γενιά ισοπεδωτών αποβάθρων, καθώς και το NovoDock L730i ως το ιδανικό σημείο φόρτωσης ISO.

Πάρτε μια γενική εικόνα για τον εαυτό σας!

Επισκόπηση ισοπεδωτών αποβάθρας

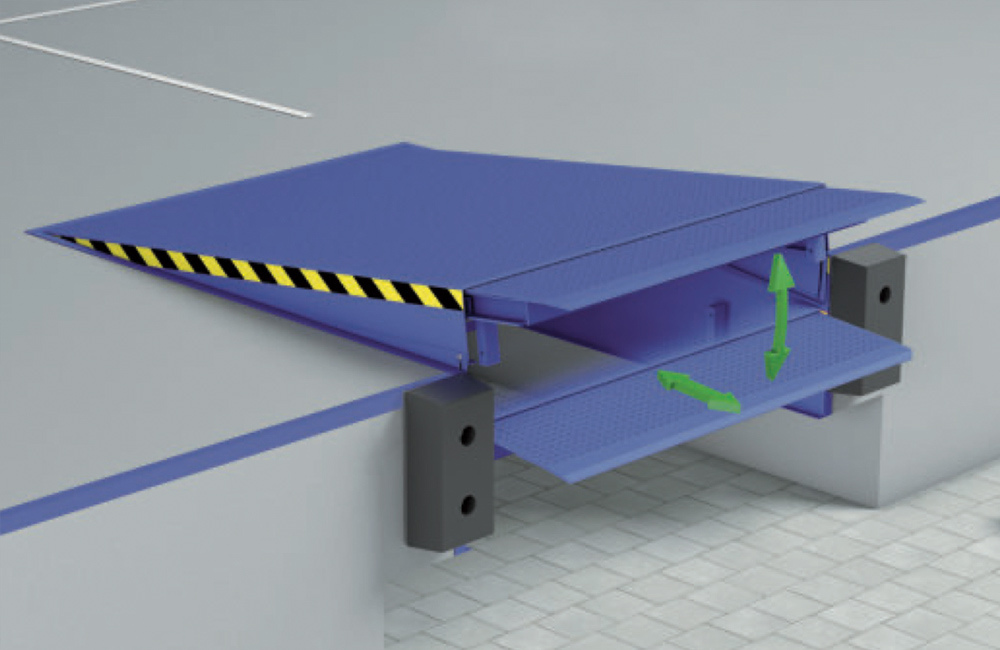

Οι ισοπεδωτές αποβάθρας με μηχανισμό push-on επιτρέπουν τη χρήση ολόκληρου του χώρου φόρτωσης του φορτηγού. Η κινητή τροφοδοσία ωθείται υδραυλικά και τοποθετείται στην περιοχή φόρτωσης του φορτηγού, δημιουργώντας μια απρόσκοπτη επιφάνεια επαφής μεταξύ της περιοχής φόρτωσης του οχήματος και της ράμπας φόρτωσης. Εάν το φορτηγό δεν είναι τοποθετημένο απευθείας στη ράμπα φόρτωσης, αυτό το ελαφρώς μεγαλύτερο κενό μπορεί να αντισταθμιστεί από τη μετακινούμενη τροφοδοσία.

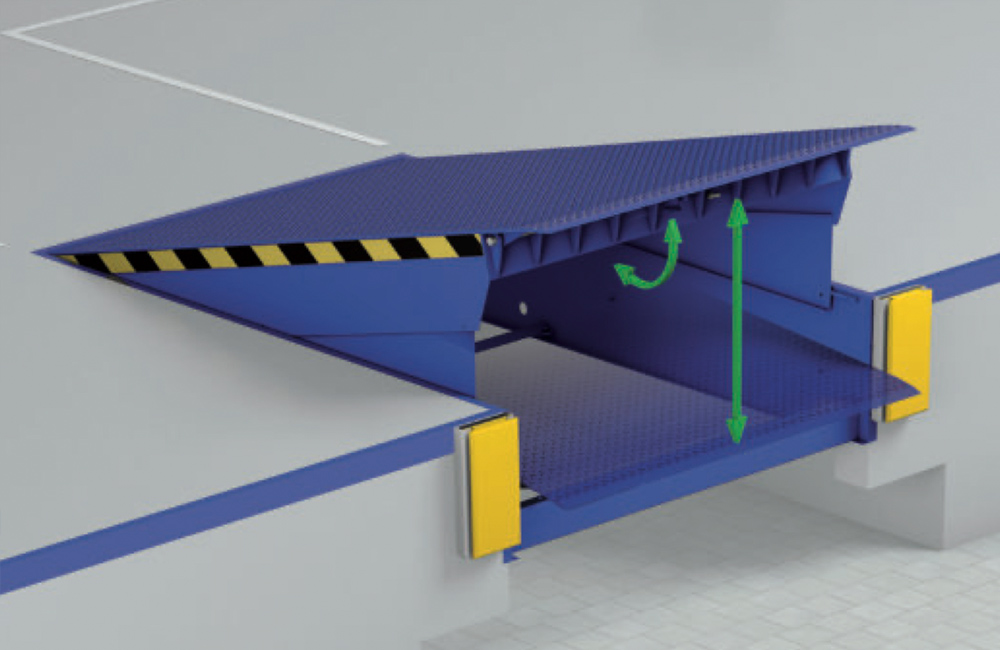

Οι ισοπεδωτές αποβάθρας με αναδιπλούμενη σφήνα είναι η βασική έκδοση στην τεχνολογία φόρτωσης. Εδώ, το κενό μεταξύ του κτιρίου και του φορτηγού αντισταθμίζεται από μια πτυσσόμενη σφήνα που αναδιπλώνεται προς τα πάνω και στη συνέχεια τοποθετείται στο φορτηγό. Οι ισοπεδωτές αποβάθρας με αναδιπλούμενη σφήνα χαρακτηρίζονται από την ανθεκτικότητά τους και είναι σχετικά εύχρηστοι.

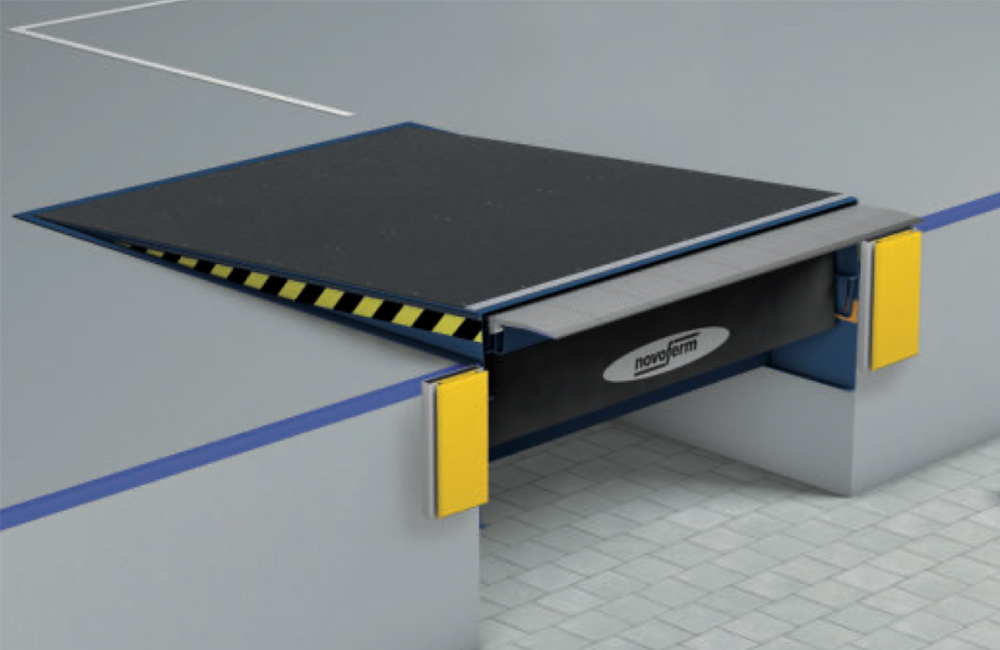

ΤοNovoDock EVO X, η επόμενη γενιά ισοπεδωτών αποβάθρων, συνδυάζει έξυπνη τεχνολογία ασφαλείας με ψηφιακή διαχείριση πληροφοριών και έλεγχο που είναι τόσο απλός όσο και γρήγορος.

NovoDock L730i ως το ιδανικό σημείο φόρτωσης ISO. Ο μοναδικός σχεδιασμός του ισοπεδωτή αποβάθρας εξασφαλίζει την καλύτερη δυνατή μόνωση ανά πάσα στιγμή. Ακόμα και κατά τη διάρκεια της φόρτωσης, δεν μπορούν να εισέλθουν ρεύματα κάτω από την ισοπεδωτική εξέδρα, αποτρέποντας έτσι τις γέφυρες ψύχους.

Σύγκριση και ιδιότητες

Σύγκριση των ισοπεδωτών αποβάθρας με ζωοτροφές

	Χαρακτηριστικά προϊόντος	L730i ISO	L730i Πρότυπο	L530	L530R	P1530	L550i	VL6020
	με τροφοδοσία	●	●	●	●	●	●	●
	με αναδιπλούμενη σφήνα
	Αποβάθρα ISO	●	●
Πακέτα επιλογών	^GreenPlus	●	●	o	o	o	●
	^GreenSLOD			o	o	o
	^IsoPlus			o	o	o	o
	^DoorPlus	o	o	o	o	o	o
	^SafetyPlus	o	o	o	o	o	o
	Ονομαστικό φορτίο σύμφωνα με το EN 1398 σε kN	60	60	60	60	60	100	60/20
	Ονομαστικά μήκη (NL) σε mm	2.000, 2.500, 3.000	2.000, 2.500, 3.000	2.000, 2.500, 3.000	2.000, 2.500, 2.750, 3.000	2.000, 2.440 (2.500), 3.000	2.000, 2.500, 3.000, 3.500, 4.000, 4.500	3.500, 4.000, 4.500, 5.000
	Ονομαστικά πλάτη σε mm	2.000, 2.250	2.000, 2.250	1.750, 2.000, 2.250, 2.400	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250	2.000, 2.200, 2.250	2.000, 2.250, 2.400	2.000
Συνολικό ύψος	600 mm			έως 3.000 mm (NL)	έως 3.000 mm (NL)
	700 mm/725 mm1⁾			έως 3.000 mm (NL)	έως 3.000 mm (NL)	έως 3.000 mm (NL)	έως 2.500 mm (NL)
	800 mm /830 mm2⁾	έως 3.000 mm (NL)	έως 3.000 mm (NL)				σε 3.000 mm (NL)
	900 mm/1200 mm3⁾	σε 3.000 mm (NL)	σε 3.000 mm (NL)				από 3,500 mm (NL)	έως 5.000 mm (NL)
	Μήκος σφήνας τροφοδοσίας/αναδίπλωσης σε mm	● 700 / o 1.000	● 500 / o 700 / o 1.000	● 500 / o 1.000	● 500 / o 1.000	● 500 / o 1.000	500	● 500 / o 1.000
	Παροχή ρεύματος	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Κατηγορία προστασίας	IP 65	IP 65	IP 65	IP 65	IP 65	IP 65	IP 54
	Ισχύς κινητήρα σε kW	max. 1,5	max. 1,5	max. 1,5	max. 1,5	max. 1,5	max. 1,5	max. 1,5
Χαρακτηριστικό σχεδιασμού	Πλάτωμα της πλάκας σχισίματος σε mm	8/10	8/10	8/10	8/10	8/10	10/12	8/10
Χαρακτηριστικό σχεδιασμού	Πλάκα σχισίματος σφήνας τροφοδοσίας/αναδίπλωσης σε mm	12/14	12/14	12/14	12/14	12/14	15/17	15/17
Τιμές γεφύρωσης προς τα πάνω/κάτω (τροφοδοσία 1000 mm)	Ονομαστικό μήκος 2000, συνολικό ύψος 600			330 (405)/300 (315)	330 (405)/300 (315)
	Ονομαστικό μήκος 2000, συνολικό ύψος 700 /7251⁾/8302⁾	350 (400)/370 (400)	320/3404⁾	360 (440)/400 (435)	360 (440)/400 (435)	360 (460)/380 (430)	300/400
	Ονομαστικό μήκος 2250, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 600			430 (500)/290 (280)	430 (500)/290 (280)
	Ονομαστικό μήκος 2500, συνολικό ύψος 700 /7251⁾/8302⁾	400 (430)/370 (370)	370/3104⁾	470 (540)/370 (390)	470 (540)/370 (390)	470 (590)/350 (390)	300/400
	Ονομαστικό μήκος 2750, συνολικό ύψος 600				400 (500)/270 (270)
	Ονομαστικό μήκος 2750, συνολικό ύψος 700				430 (530)/350 (370)
	Ονομαστικό μήκος 3000, συνολικό ύψος 600			420 (475)/270 (260)	420 (475)/270 (260)
	Ονομαστικό μήκος 3000, συνολικό ύψος 700/7251⁾/8302⁾	340 (370)/330 (350)	310/3104⁾	480 (565)/400 (390)	480 (565)/400 (390)	480 (590)/400 (380)
	Ονομαστικό μήκος 3000, συνολικό ύψος 800 /9002⁾	400 (430)/370 (400)	370/3504⁾				370/400
	Ονομαστικό μήκος 3500, συνολικό ύψος 800
	Ονομαστικό μήκος 3500, συνολικό ύψος 900/12003⁾						450/400	400/600
	Ονομαστικό μήκος 4000, συνολικό ύψος 900/12003⁾						450/400	400/650
	Ονομαστικό μήκος 4500, συνολικό ύψος 900/12003⁾						450/400	400/750
	Ονομαστικό μήκος 5000, συνολικό ύψος 1200							400/775
	Μέγιστη επιτρεπόμενη κλίση σύμφωνα με το πρότυπο EN 1398	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %
	Σύστημα ελέγχου	Novo i-Vision	Novo i-Vision	Novo SuperVision 5	Novo SuperVision 5	Novo SuperVision 5	Novo i-Vision	Έλεγχος 5 κουμπιών
	Έκδοση Novo i-Vision	● TA \| oTAD	● TA \| o TAD	o TA \| o TAD	o TA \| o TAD	o TA \| o TAD	● TA \| o TAD
	Διεπαφή επικοινωνίας Novoferm (NCI)	●	●	o	o	o	●
Χρώματα	RAL 5010 (μπλε γεντιανό)	●	●	●	●	●	●	●
	RAL 7016 (γκρι ανθρακί)	●	●	●	●	●	●	●
	RAL 9005 (μαύρο)	●	●	●	●	●	●	●
	Περαιτέρω χρώματα RAL	o	o	o	o	o	o	o
	γαλβανισμένο	o	o	o	o	o	o	o
● Στάνταρ o Επιλογή 1) Μόνο P1320 2) Μόνο L730i 3) Μόνο VL6020 4) Ταχύτητα τροφοδοσίας 700/1.000 όπως για το L730i ISO

Σύγκριση ισοπεδωτών αποβάθρας με πτυσσόμενη σφήνα

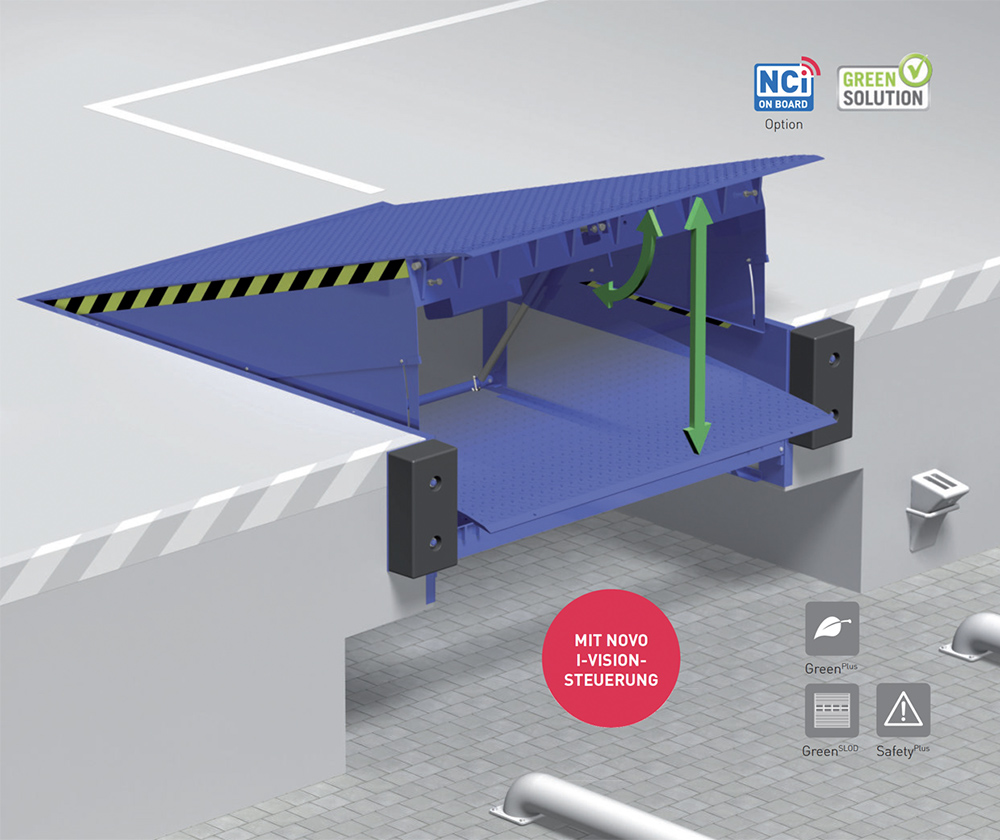

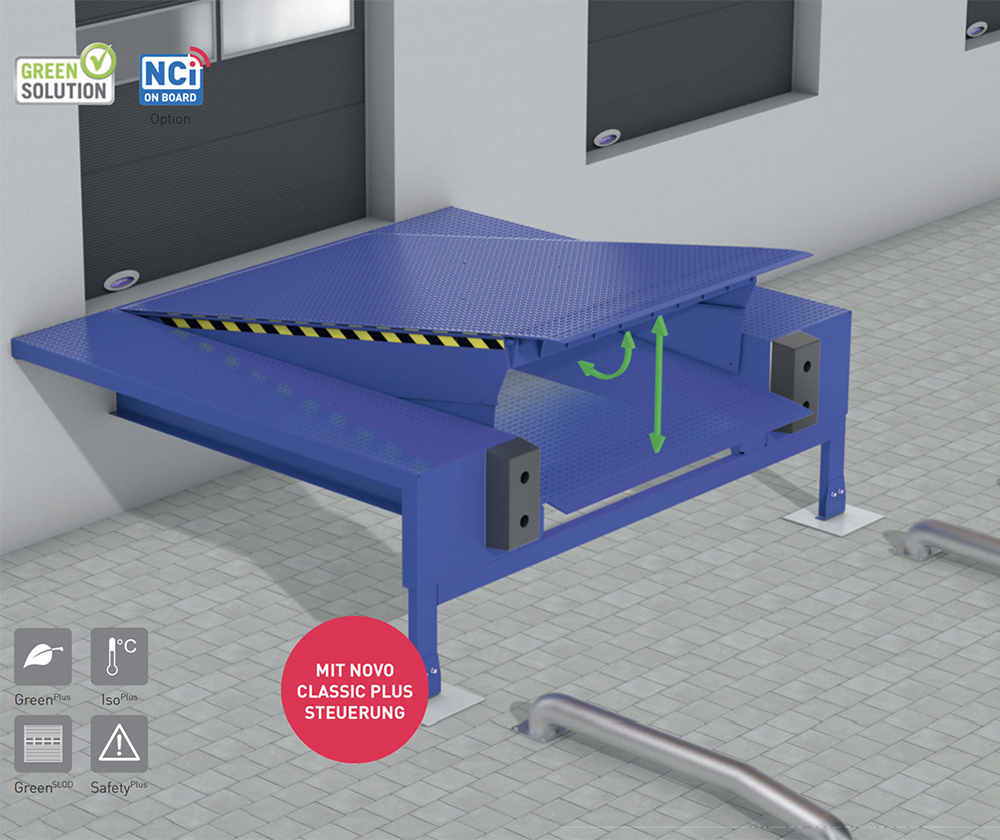

	Χαρακτηριστικά προϊόντος	L320	L320R	L320e	P1320	L350i
	με τροφοδοσία
	με αναδιπλούμενη σφήνα	●	●	●	●	●
	Αποβάθρα ISO
Πακέτα επιλογών	^GreenPlus	o	o	o	o	●
	^GreenSLOD
	^IsoPlus	o	o		o	o
	^DoorPlus	o	o	o	o
	^SafetyPlus	o	o	o	o	o
	Ονομαστικό φορτίο σύμφωνα με το EN 1398 σε kN	60	60	60	60	100
	Ονομαστικά μήκη (NL) σε mm	2.000, 2.500, 2.750, 3.000	2.000, 2.500, 2.750, 3.000	2.000, 2.250, 2.500, 3.000	2.000, 2.440 (2.500), 3.000	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Ονομαστικά πλάτη σε mm	2.000, 2.100, 2.250	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250	2.000	2.000, 2.200, 2.250	1.750, 2.000, 2.250
Συνολικό ύψος	600 mm	έως 3.000 mm (NL)	έως 3.000 mm (NL)	έως 3.000 mm (NL)	έως 3.000 mm (NL)	έως 3.000 mm (NL)
	700 mm/725 mm1⁾					έως 3.000 mm (NL)
	800 mm /830 mm2⁾					σε 3.000 mm (NL)
	900 mm/1200 mm3⁾					από 4.000 mm (NL)
	Μήκος σφήνας τροφοδοσίας/αναδίπλωσης σε mm	400	400	400	400	400
	Παροχή ρεύματος	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Κατηγορία προστασίας	IP 65	IP 65	IP 65	IP 65	IP 65
	Ισχύς κινητήρα σε kW	max. 0,75	max. 0,75	max. 0,75	max. 0,75	max. 1,5
Χαρακτηριστικό σχεδιασμού	Πλάτωμα της πλάκας σχισίματος σε mm	6/8	6/8	6/8	6/8	8/10
Χαρακτηριστικό σχεδιασμού	Πλάκα σχισίματος σφήνας τροφοδοσίας/αναδίπλωσης σε mm	12/14	12/14	12/14	12/14	15/17
Τιμές γεφύρωσης προς τα πάνω/κάτω (τροφοδοσία 1000 mm)	Ονομαστικό μήκος 2000, συνολικό ύψος 600	360/300	360/300	360/270		250/290
	Ονομαστικό μήκος 2000, συνολικό ύψος 700 /7251⁾/8302⁾				360/320	290/340
	Ονομαστικό μήκος 2250, συνολικό ύψος 600			360/270
	Ονομαστικό μήκος 2500, συνολικό ύψος 600	380/270	380/270	330/270		310/270
	Ονομαστικό μήκος 2500, συνολικό ύψος 700 /7251⁾/8302⁾				380/290	360/330
	Ονομαστικό μήκος 2750, συνολικό ύψος 600	390/270	390/270
	Ονομαστικό μήκος 2750, συνολικό ύψος 700
	Ονομαστικό μήκος 3000, συνολικό ύψος 600	400/260	400/260	270/270		360/270
	Ονομαστικό μήκος 3000, συνολικό ύψος 700/7251⁾/8302⁾				400/290	430/330
	Ονομαστικό μήκος 3000, συνολικό ύψος 800 /9002⁾
	Ονομαστικό μήκος 3500, συνολικό ύψος 800					520/350
	Ονομαστικό μήκος 3500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4000, συνολικό ύψος 900/12003⁾					570/350
	Ονομαστικό μήκος 4500, συνολικό ύψος 900/12003⁾					620/350
	Ονομαστικό μήκος 5000, συνολικό ύψος 1200
	Μέγιστη επιτρεπόμενη κλίση σύμφωνα με το πρότυπο EN 1398	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %
	Σύστημα ελέγχου	Novo Classic Plus	Novo Classic Plus	Novo Classic Plus	Novo Classic Plus	Novo i-Vision
	Έκδοση Novo i-Vision	o HA \| o HAD	o HA \| o HAD	o HA \| o HAD	o HA \| o HAD	● HAR1
	Διεπαφή επικοινωνίας Novoferm (NCI)	o	o	o	o	●
Χρώματα	RAL 5010 (μπλε γεντιανό)	●	●	●	●	●
	RAL 7016 (γκρι ανθρακί)	●	●	●	●	●
	RAL 9005 (μαύρο)	●	●	●	●	●
	Περαιτέρω χρώματα RAL	o	o	o	o	o
	γαλβανισμένο	o	o	o	o	o
● Στάνταρ o Επιλογή 1) Μόνο P1320 2) Μόνο L730i 3) Μόνο VL6020 4) Ταχύτητα τροφοδοσίας 700/1.000 όπως για το L730i ISO

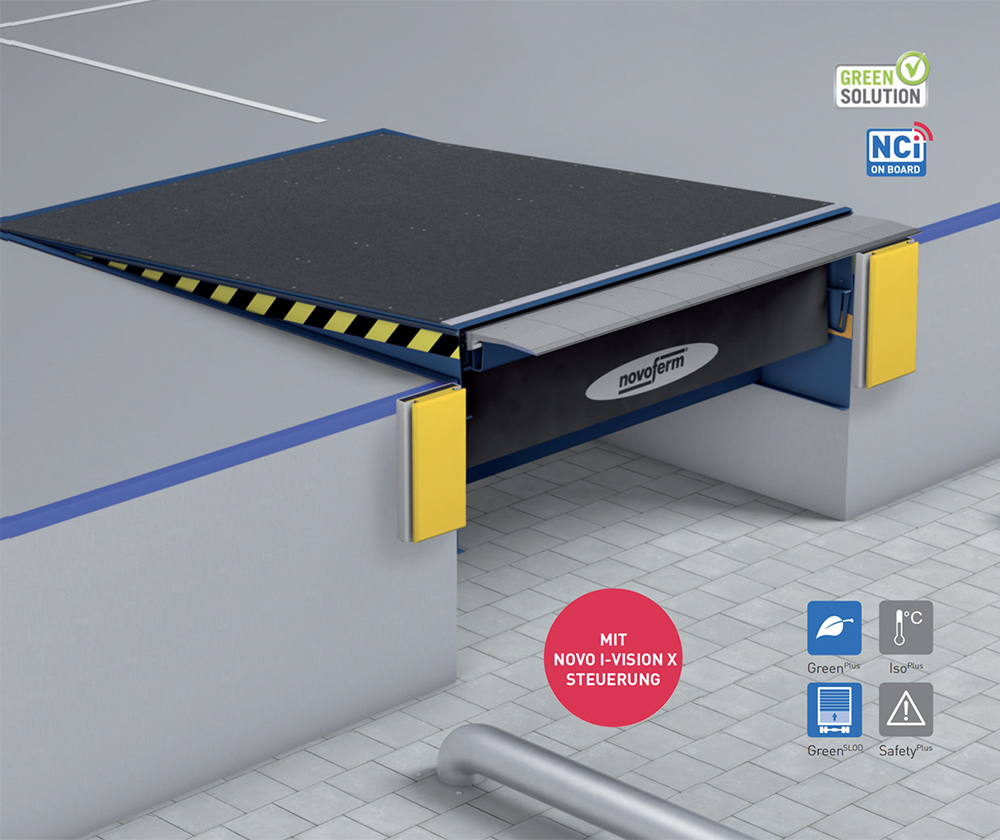

Περισσότερα Novodock Evo x - ισοπεδωτής αποβάθρας επόμενης γενιάς

Λεπτομέρειες Novodock Evo x

Η ΕΠΌΜΕΝΗ ΓΕΝΙΆ ΙΣΟΠΕΔΩΤΏΝ ΑΠΟΒΆΘΡΑΣ

Ασφάλεια X-TRA iQ-Slide - η έξυπνη τροφοδοσία ακολουθεί το φορτηγό Το iQ-Slide είναι μια πατενταρισμένη λύση που προωθεί αυτόματα την τροφοδοσία του ισοπεδωτή αποβάθρας και έτσι ακολουθεί το φορτηγό. Αυτό αποτρέπει την ολίσθηση της τροφοδοσίας από το φορτηγό. Εάν η τροφοδοσία έχει διανύσει τη μέγιστη απόσταση και δεν είναι πλέον δυνατό να ακολουθεί το φορτηγό, ακούγεται ένα προειδοποιητικό σήμα και μια λυχνία LED στη μονάδα ελέγχου υποδεικνύει ότι η λειτουργία δεν είναι πλέον ενεργή.

Λειτουργία SLOD - Άνοιγμα των θυρών του φορτηγού με ασφάλεια Χάρη στη λειτουργία SLOD, ο χειριστής μπορεί να ανοίξει τις πίσω πόρτες του φορτηγού χωρίς να διατρέχει τον κίνδυνο να πέσει από το εξισωτή αποβάθρας. Ένα αποφασιστικό πλεονέκτημα ασφάλειας. Όλες οι κινήσεις των ισοπεδωτών αποβάθρας με αυτή τη λειτουργία πραγματοποιούνται με ένα μόνο κουμπί χειρισμού. Απλό και αποτελεσματικό.

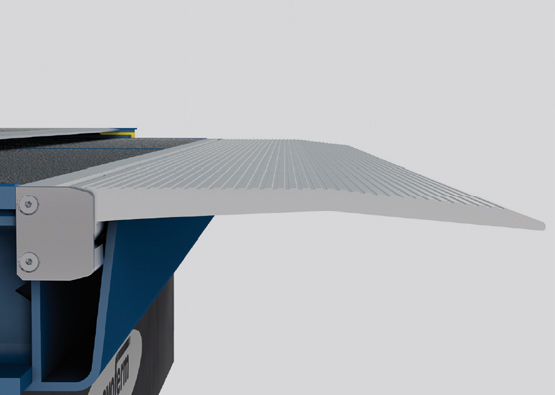

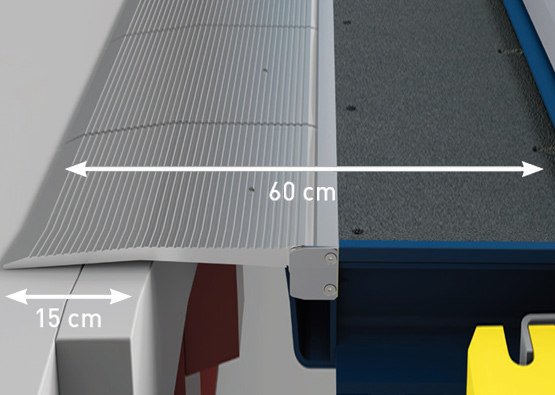

X-TRA Silent Alu-Slide - ομαλή μετάβαση από το φορτηγό στο γερανογέφυρα. Τα τμήματα αλουμινίου υψηλής αντοχής επιτρέπουν την ομαλότερη μετάβαση από την τροφοδοσία στο φορτηγό. Αυτό προστατεύει τα μεταφερόμενα εμπορεύματα και το περονοφόρο όχημα, αλλά πάνω απ' όλα είναι πιο εργονομικό για τον οδηγό του περονοφόρου οχήματος και επομένως επιβαρύνει λιγότερο την πλάτη του. Επιπλέον, το επίπεδο θορύβου είναι σημαντικά χαμηλότερο. Η μεγαλύτερη ελεύθερη επιφάνεια στήριξης των τμημάτων αλουμινίου αυξάνει την ασφάλεια και μειώνει τον κίνδυνο ολίσθησης από το περονοφόρο όχημα.

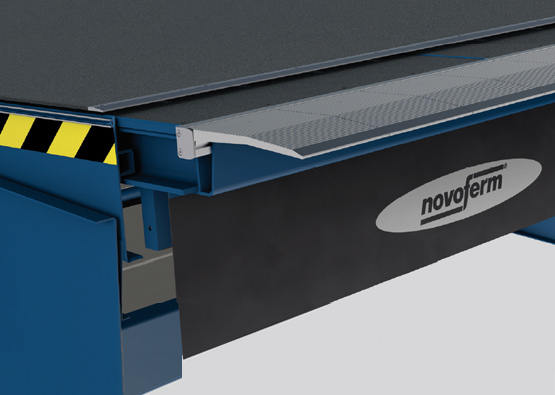

Silence Plus - σαν να περπατάτε σε αθόρυβες σόλες Η νέα προαιρετική επίστρωση στο EVO X μειώνει τα επίπεδα θορύβου έως και 85%! Ανεξάρτητες δοκιμές (π.χ. TÜV Nord) πιστοποιούν την τεράστια μείωση του θορύβου οδήγησης. Οι τιμές αντίστασης στην ολίσθηση και ανθεκτικότητας συγκρίσιμων προϊόντων υπερβαίνουν επίσης τις αντίστοιχες τιμές.

Πλεονεκτήματα προϊόντος
Λειτουργία εξοικονόμησης ενέργειας που οδηγεί σε πάνω από 70 % χαμηλότερη κατανάλωση ενέργειας	Καθοδήγηση χρήστη μέσω LED
Λειτουργία QuickDock	Λειτουργία SLOD
Λειτουργία iQ-Slide με ηχητικό σήμα	Ένδειξη διαστήματος συντήρησης
Συμμόρφωση IP65 και RoHS

Τυποποιημένα χρώματα RAL των επιπέδων αποβάθρας

X-TRA EFFIZIENZ

Λειτουργία QuickDock - Κρατήστε το απλό Ο γρηγορότερος και ευκολότερος τρόπος λειτουργίας του ισοπεδωτή αποβάθρας: απλά πατήστε ένα κουμπί για να συνδέσετε την τροφοδοσία. Δεν θα μπορούσε να είναι πιο γρήγορο ή πιο εύκολο. Το κουμπί QuickDock είναι ο μόνος τρόπος για να χειρίζεστε το EVO X με ακρίβεια και ασφάλεια. Η τροφοδοσία ανυψώνεται και επεκτείνεται σε κατάσταση νεκρού.

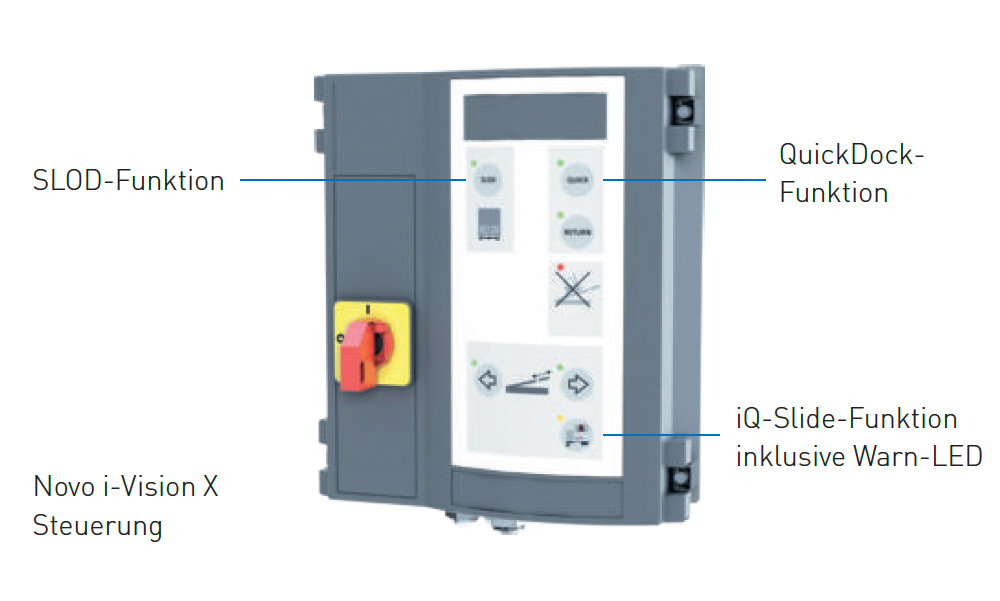

Έλεγχος και λειτουργία - Novo i-Vision X Ο χειρισμός του ισοπεδωτή γίνεται με τη μονάδα ελέγχου Novo i-Vision X που παρέχεται. Εκτός από την τελευταία τεχνολογία φιλική προς το περιβάλλον, η μονάδα ελέγχου διαθέτει μοναδικές λειτουργίες όπως

Λειτουργία εξοικονόμησης ενέργειας, η οποία έχει ως αποτέλεσμα τη μείωση της κατανάλωσης ενέργειας κατά 70 % και πλέον
Καθοδήγηση χρήστη μέσω LED
Λειτουργία QuickDock
Λειτουργία SLOD
Λειτουργία iQ-Slide με ηχητικό σήμα
Ένδειξη διαστήματος συντήρησης
Συμμόρφωση IP65 και RoHS

ΣΥΝΔΕΣΙΜΌΤΗΤΑ X-TRA

Logistics 4.0 επί του σκάφους Ανά πάσα στιγμή, από οποιαδήποτε θέση, ανεξάρτητα από το σύστημα. Είτε πρόκειται για την τρέχουσα κατάσταση, τη διάρκεια της τελευταίας φόρτωσης, τη μέση συχνότητα, την κατάσταση συντήρησης και πολλά άλλα, το EVO X κρατά τους πελάτες και τους χρήστες του ενήμερους ανά πάσα στιγμή.

Κορυφαίες επιδόσεις Χάρη στην ενσωματωμένη πύλη πρόσδεσης LION 4.0 με τις ολοκληρωμένες νέες επιλογές της, το EVO X γίνεται μέρα με τη μέρα πιο αποδοτικό.

ΤΟ ΣΗΜΕΊΟ ΑΝΑΦΟΡΆΣ ΌΣΟΝ ΑΦΟΡΆ ΤΗΝ ΑΣΦΆΛΕΙΑ, ΤΗΝ ΑΠΟΤΕΛΕΣΜΑΤΙΚΌΤΗΤΑ ΚΑΙ ΤΗ ΣΥΝΔΕΣΙΜΌΤΗΤΑ

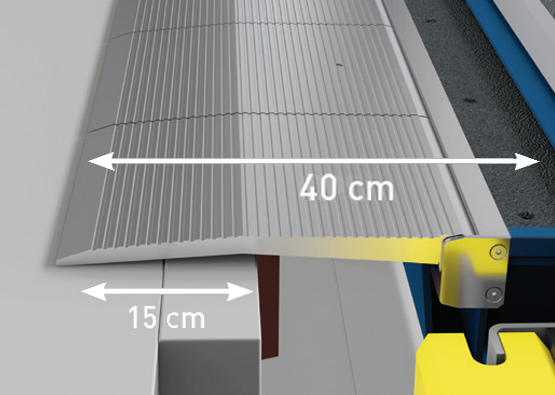

Ισοπεδωτής αποβάθρας EVO X με την αρχή iQ-Slide

Η έξυπνη τροφοδοσία ακολουθεί το φορτηγό
Η κατάσταση φόρτωσης είναι ασφαλής

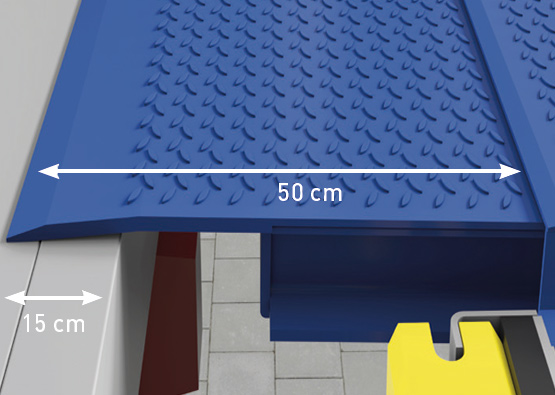

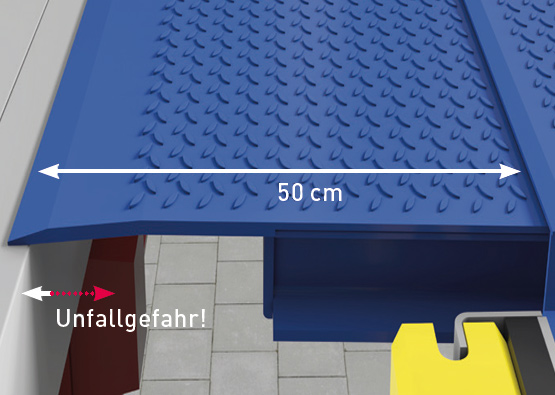

Στάνταρ ισοπεδωτής αποβάθρας χωρίς την αρχή iQ-Slide

Τυπική τροφοδοσία χωρίς προειδοποίηση
Η κατάσταση φόρτωσης είναι κρίσιμη.

Περισσότερα Novodock L730i - Ιδανικό σημείο φόρτωσης ISO

Λεπτομέρειες Novodock L730i

Πλεονεκτήματα του προϊόντος
Πακέτο ^GreenPLUS ως στάνταρ, έως και 70 % εξοικονόμηση ενέργειας	Ταχύτητα τροφοδοσίας 500/700/1.000 mm
Πλήρως μονωμένη, ενθυλακωμένη σχεδίαση	Μόνωση 45 mm
Οι δυνάμεις προσέγγισης διοχετεύονται στην πλάκα βάσης	Προαιρετικό πακέτο ^DoorPLUS
επίσης πλήρως μονωμένο κατά τη φόρτωση	NCI επί του σκάφους
Δυνατότητα υποστροφής	Προϊόν πράσινης λύσης

Τυποποιημένα χρώματα RAL των επιπέδων αποβάθρας

Όχι μόνο για ψυκτικές αποθήκες Καμία άλλη λύση φόρτωσης δεν προσφέρει όλα αυτά τα πλεονεκτήματα σε ένα πακέτο. Το αυξανόμενο ενεργειακό κόστος σε συνδυασμό με την ελκυστική τιμή καθιστούν αυτή την έξυπνη λύση ενδιαφέρουσα για κάθε θερμαινόμενη ή ψυχόμενη αποθήκη.

Βιωσιμότητα και εξοικονόμηση ενέργειας Το βασικό πακέτο^GreenPLUS εξασφαλίζει τη χρήση ανακυκλώσιμων υλικών. Χάρη στη λειτουργία εξοικονόμησης ενέργειας, το L730i εξοικονομεί έως και 70 % του ενεργειακού κόστους σε σύγκριση με τις συμβατικές λύσεις και συμβάλλει σημαντικά στη_{μείωση των εκπομπών CO2}.

Αυξημένη αποδοτικότητα μέσω αυτοματισμού Το πακέτο DoorPLUS ελέγχει την ισοπεδωτική διάταξη αποβάθρας, την ηλεκτρικά κινούμενη τμηματική πόρτα, μια φουσκωτή στεγανοποίηση πόρτας και πιθανό εξοπλισμό, όπως τα φώτα κυκλοφορίας και τα φώτα φόρτωσης, σε ένα μόνο περίβλημα. Σε συνδυασμό με την καθοδήγηση του χρήστη με LED, είναι αδύνατη η λανθασμένη λειτουργία και αποφεύγονται οι ζημιές. Η λειτουργία AutoDock επαναφέρει με ασφάλεια όλα τα συνδεδεμένα προϊόντα στη θέση αδράνειας, αυξάνοντας έτσι την αποδοτικότητα.

Το μέλλον είναι ήδη στο σκάφος Η ενσωματωμένη διεπαφή επικοινωνίας Novoferm (NCI) παρέχει πάνω από 50 σημαντικές παραμέτρους. Με το λογισμικό LION 4.0, μπορείτε να αναλύσετε τα δεδομένα για αποτελεσματική φόρτωση.

ΜΕΛΈΤΗ ΑΠΟΔΕΙΚΝΎΕΙ ΤΕΡΆΣΤΙΑ ΕΞΟΙΚΟΝΌΜΗΣΗ ΕΝΈΡΓΕΙΑΣ

Η απαίτηση ενέργειας θέρμανσης μειώνεται κατά 40 %. Τα θερμικά μοντέλα κτιρίου και ροής αέρα δημιουργούνται υπό ρεαλιστικές συνθήκες με τη σύνδεση των δοκιμασμένων προγραμμάτων λογισμικού TRNSYS και TRNFLOW. Η μελέτη προσδιορίζει επαληθεύσιμα τη θερμική συμπεριφορά των αιθουσών logistics και την ενεργειακή απόδοση της ενθυλάκωσης της γέφυρας φόρτωσης.

Για τον υπολογισμό έγιναν οι ακόλουθες παραδοχές:

Αίθουσα logistics, ισχύον πρότυπο, θερμοκρασία χώρου 15 °C
4 φορτία ανά σημείο φόρτωσης ανά ημέρα, 5 ημέρες την εβδομάδα
Στο 75 % των περιπτώσεων, η φόρτωση πραγματοποιείται ταυτόχρονα και στις δύο πλευρές.
Μέση διάρκεια φόρτωσης: 30 λεπτά

DIE IDEALE ISO-VERLADESTELLE

Ο μοναδικός σχεδιασμός του NovoDock L730i εξασφαλίζει την καλύτερη δυνατή μόνωση του σημείου φόρτωσης ανά πάσα στιγμή.
Ακόμα και κατά τη διάρκεια της φόρτωσης, δεν εισέρχονται ρεύματα κάτω από την ισοπεδωτική εξέδρα αποβάθρας, αποφεύγοντας έτσι μια κρύα γέφυρα.

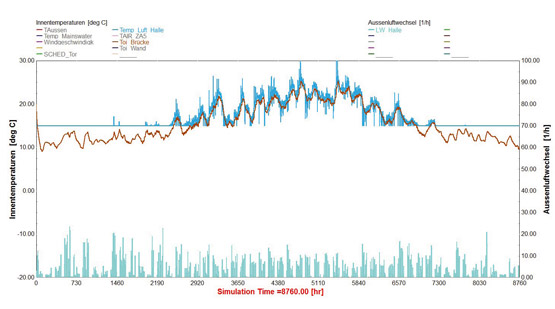

Ετήσια απαίτηση ενέργειας θέρμανσης σε kWh/a

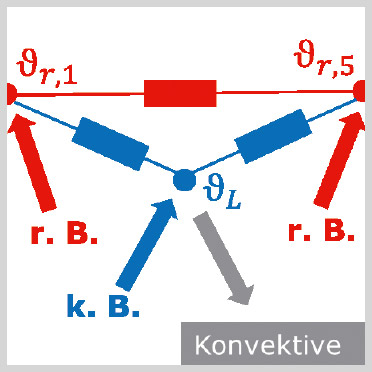

Υπολογισμός της μεταφοράς θερμότητας

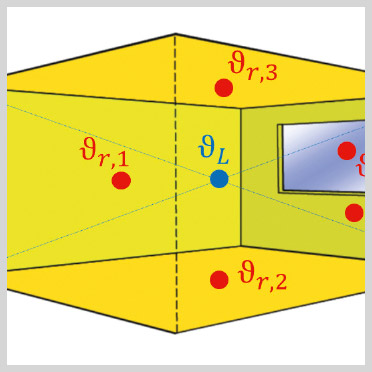

Υπολογισμός της επιφανειακής θερμοκρασίας και της θερμοκρασίας δωματίου

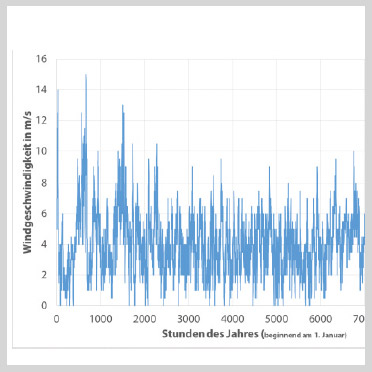

Δεδομένα καιρού Potsdam θέση αναφοράς

ΓΙΑ ΑΠΟΘΉΚΕΣ ΕΛΕΓΧΌΜΕΝΗΣ ΘΕΡΜΟΚΡΑΣΊΑΣ

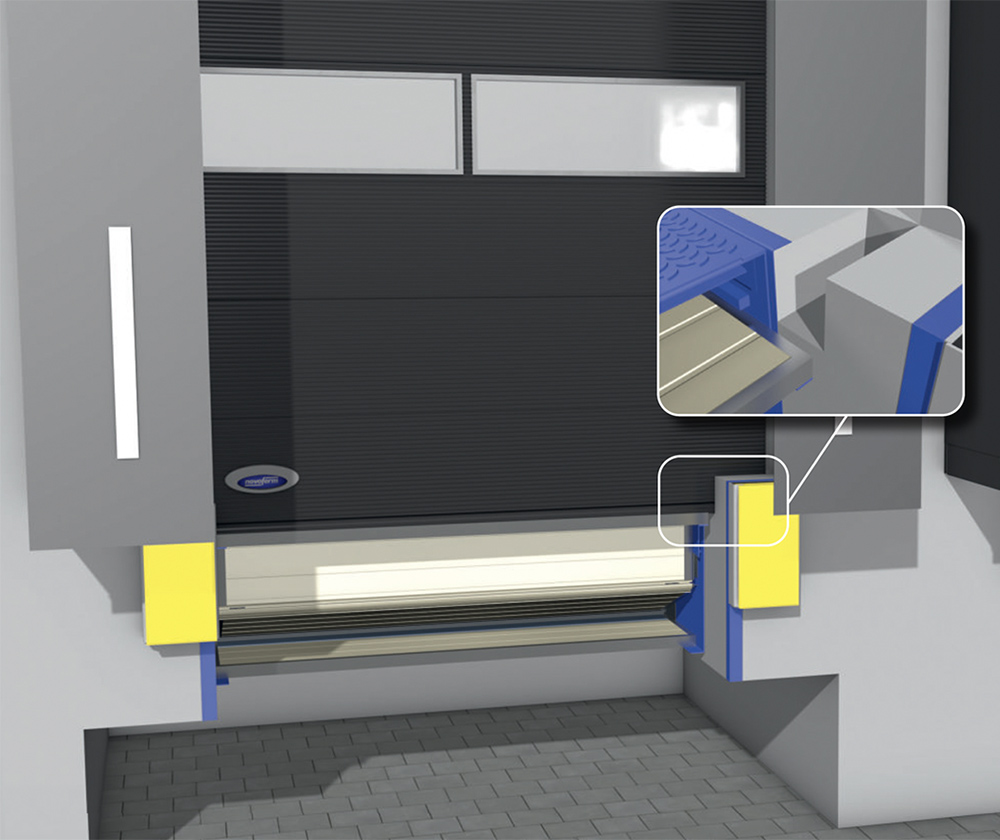

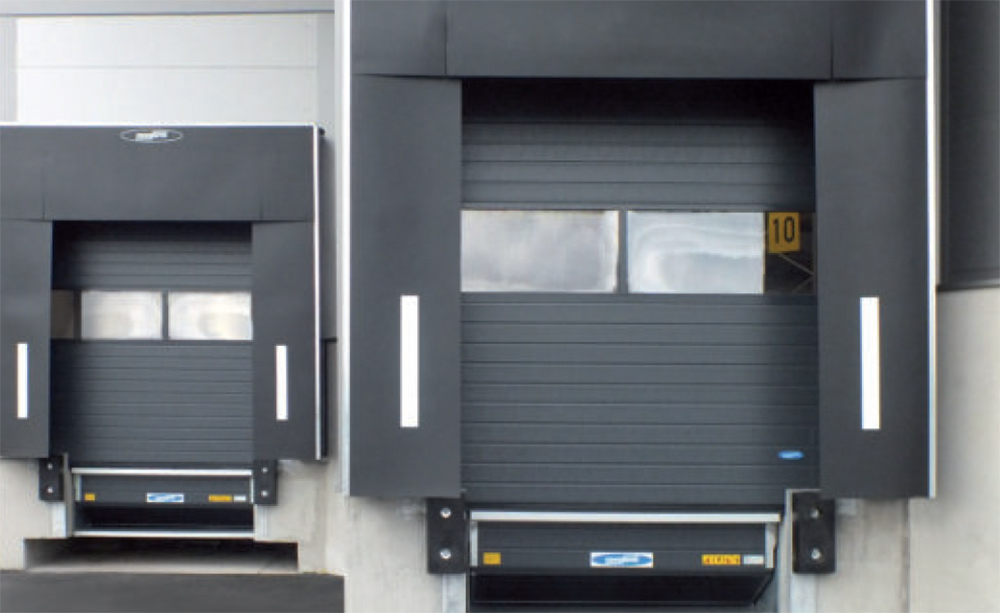

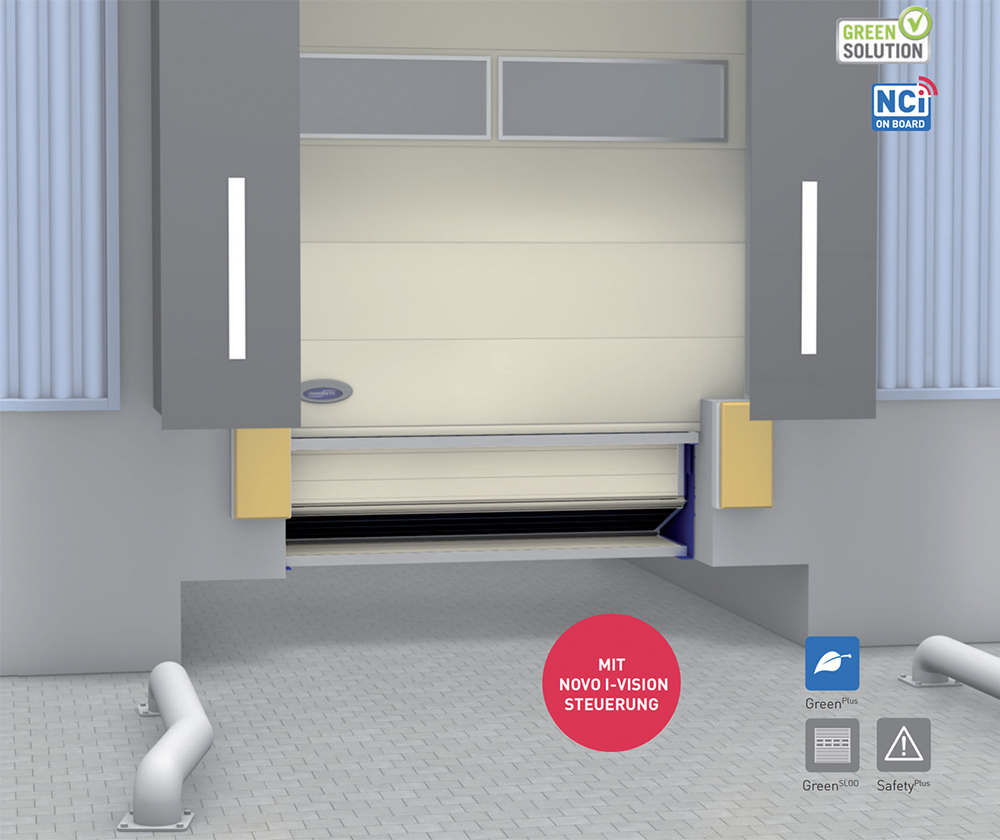

NovoDock L730i κλειστό

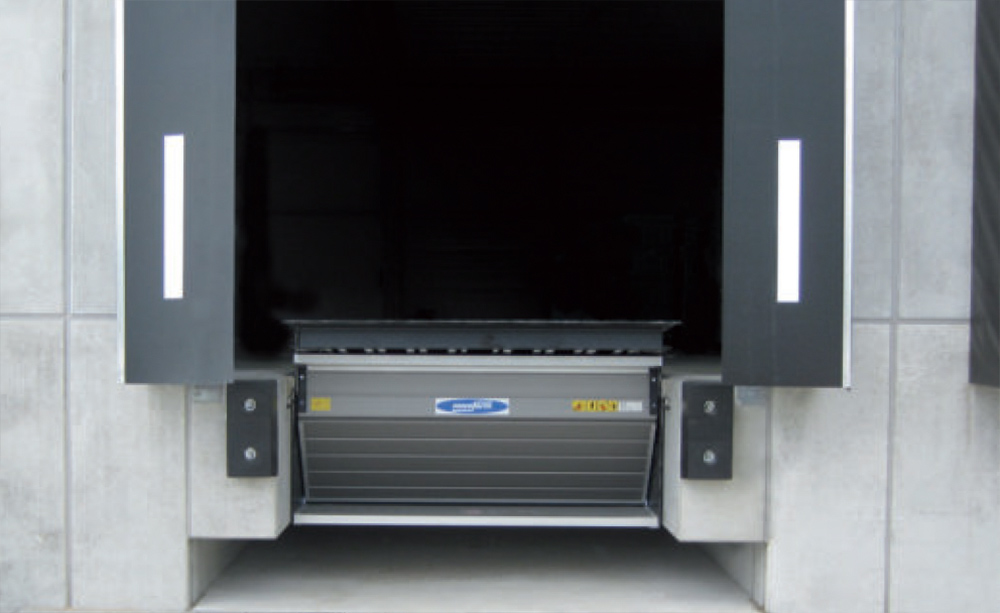

NovoDock L730i ανοιχτό

Η εικόνα δείχνει μια τυπική κατάσταση φόρτωσης με το NovoDock L730i. Αποφεύγεται η ανταλλαγή διαφορετικών συνθηκών θερμοκρασίας. Ο καιρός παραμένει έξω και η θερμοκρασία στην αίθουσα παραμένει σχεδόν σταθερή.

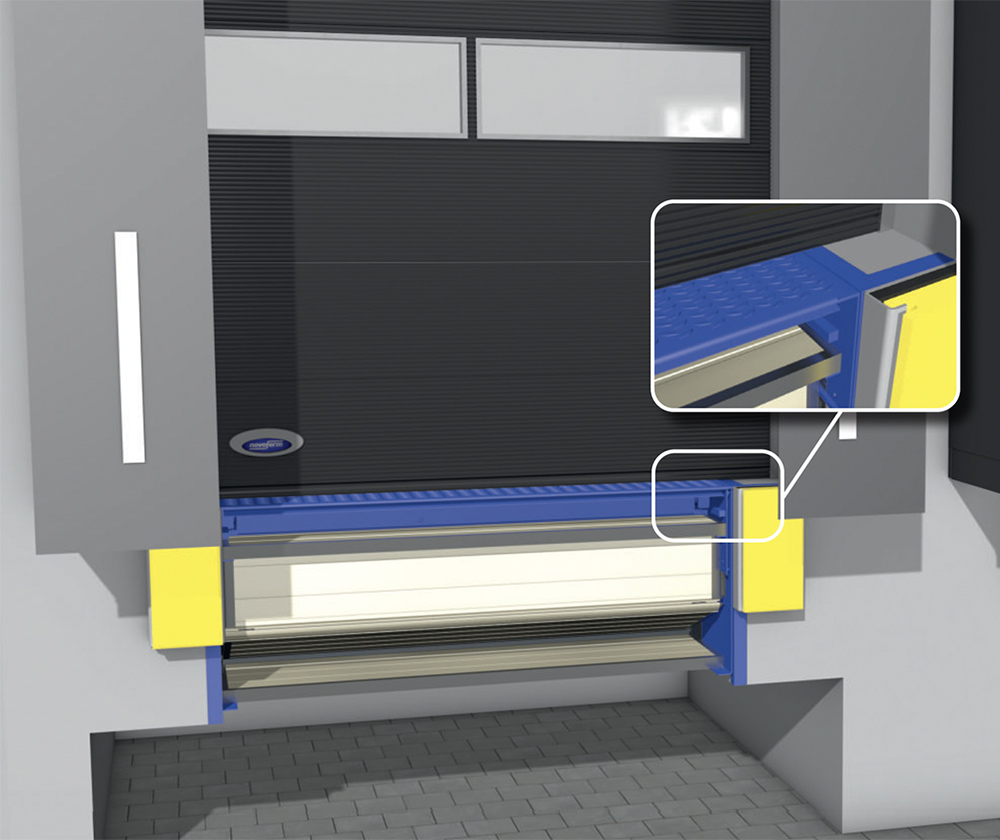

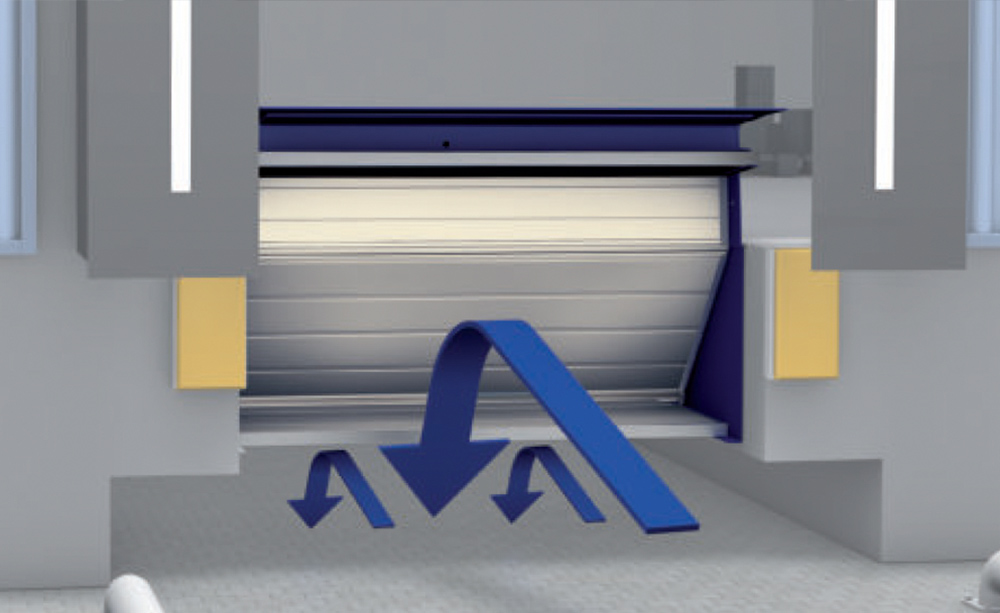

NovoDock L730i σε κίνηση

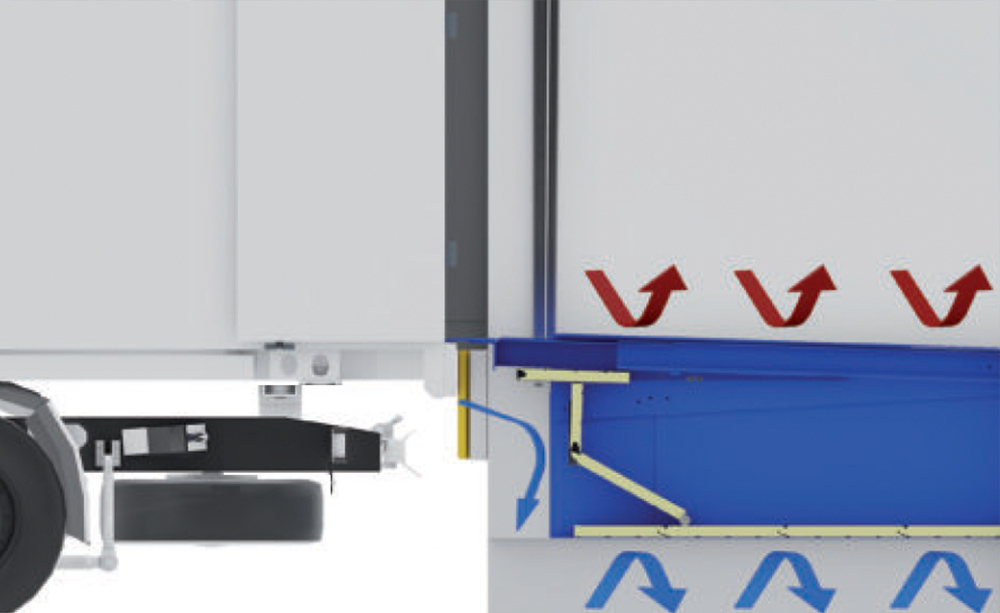

Κατάσταση φόρτωσης σε διατομή

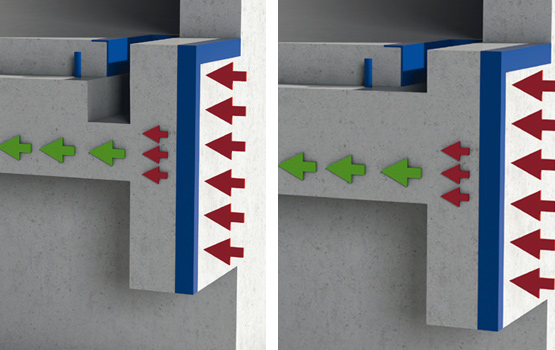

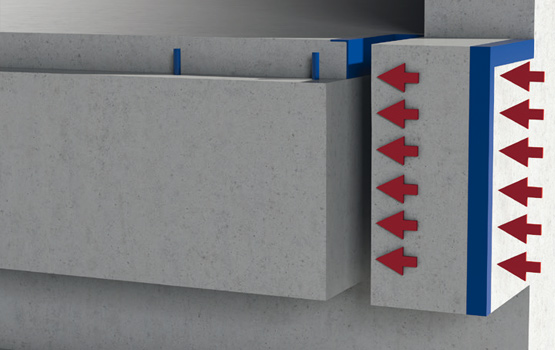

NOVODOCK L730I ΓΙΑ ΦΡΕΑΤΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ISO Καθώς οι δυνάμεις προσέγγισης μπορούν να εισαχθούν απευθείας στην πλάκα δαπέδου του κτιρίου, ο σχεδιασμός του φρεατίου εγκατάστασης είναι επίσης πολύ απλούστερος σε σύγκριση με τους συμβατικούς χώρους φόρτωσης ISO.

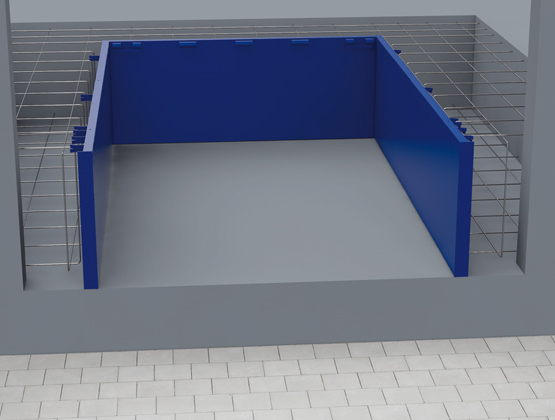

NOVODOCK L730I ΓΙΑ ΤΥΠΟΠΟΙΗΜΕΝΟΥΣ ΛΕΚΑΝΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Η παραλλαγή για τυποποιημένους λάκκους εγκατάστασης δεν απαιτεί ειδικά δομικά μέτρα και προσφέρει παρόμοια καλά αποτελέσματα.

Λάκκος εγκατάστασηςNovoDock L730i ISO / στάνταρ λάκκος εγκατάστασης

Συμβατικό σημείο φόρτωσης ISO

ΠΛΕΟΝΕΚΤΉΜΑΤΑ ΣΕ ΣΧΈΣΗ ΜΕ ΜΙΑ ΣΥΜΒΑΤΙΚΉ ΑΠΟΒΆΘΡΑ ΦΌΡΤΩΣΗΣ ISO

Χαρακτηριστικά	NovoDock L730i	Συμβατικό σημείο φόρτωσης ISO
Προετοιμασία λάκκου	απλό	σύνθετη
Μπορεί να οδηγηθεί κάτω από	δυνατή ανά πάσα στιγμή	Μόνο όταν η πόρτα είναι ανοιχτή
Μόνωση κατά τη φόρτωση	δυνατή ανά πάσα στιγμή	Δεν δίνεται
Πακέτο ^GreenPLUS	έως και 70 % χαμηλότερη κατανάλωση ενέργειας	δεν διατίθεται
Πακέτο ^DoorPLUS	Η πόρτα, η ισοπέδωση αποβάθρας, το TAD και ο εξοπλισμός ελέγχονται από μία μόνο μονάδα ελέγχου	δεν διατίθεται, απαιτούνται διάφορα χειριστήρια
Δυνάμεις προσέγγισης	διοχετεύονται απευθείας στην πλάκα βάσης	απαιτείται σύνθετη, συμπαγής ποδιά παγετού

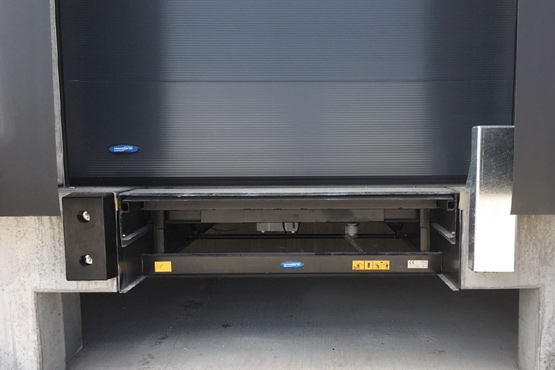

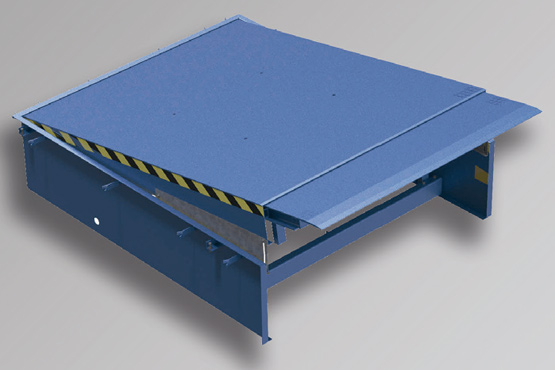

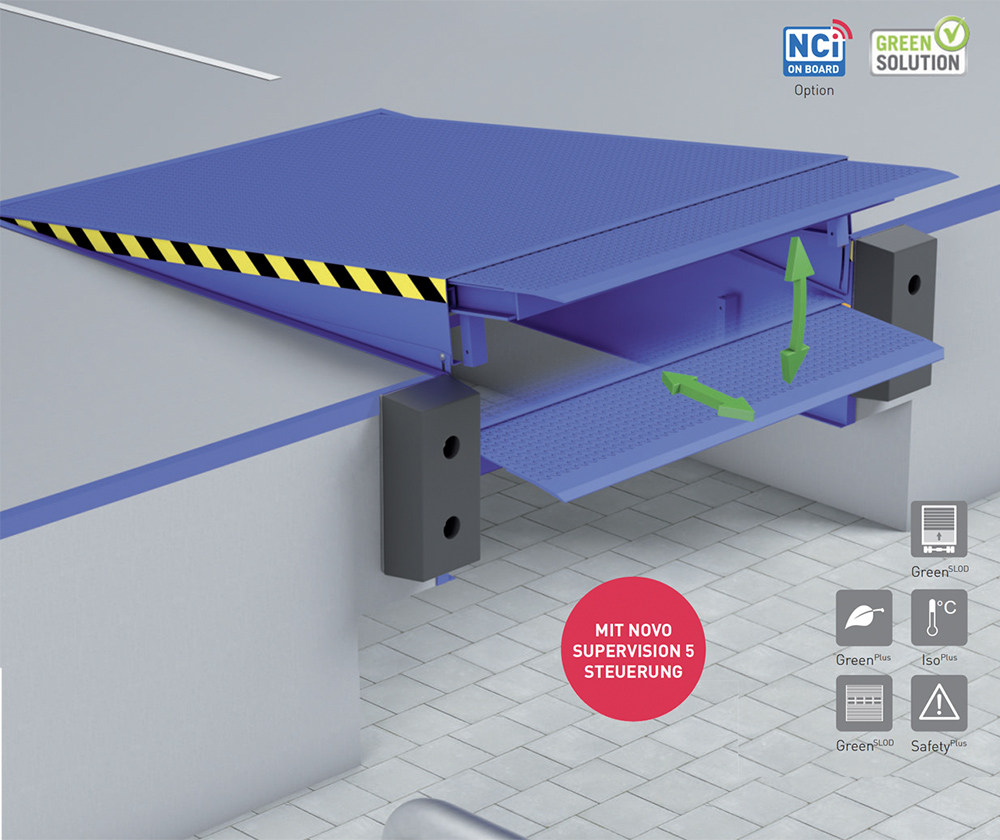

Περισσότερα NovoDock L530 με τροφοδοσία

Λεπτομέρειες NovoDock L530

ΥΔΡΑΥΛΙΚΉ ΙΣΟΠΈΔΩΣΗ ΑΠΟΒΆΘΡΑΣ ΜΕ ΤΡΟΦΟΔΟΣΊΑ ΓΙΑ ΤΙΣ ΥΨΗΛΌΤΕΡΕΣ ΑΠΑΙΤΉΣΕΙΣ

Το NovoDock L530 είναι βελτιστοποιημένο για τις αυξημένες απαιτήσεις της αγοράς και συνδυάζει τα πλεονεκτήματα διαφορετικών συστημάτων. Η υδραυλική ισοπέδωση αποβάθρας με τροφοδοσία είναι ιδιαίτερα ανθεκτική και επιτρέπει την αποτελεσματική φόρτωση χάρη στην τεχνολογία ελέγχου τελευταίας τεχνολογίας.

Το νέο σύστημα κίνησης NovoSmart Drive εξασφαλίζει την απλούστερη και αποδοτικότερη λειτουργία με τη χαμηλότερη κατανάλωση ενέργειας.

Πλεονεκτήματα προϊόντος
Σύστημα κίνησης NovoSmart Drive	Στιβαρή χαλύβδινη κατασκευή
Η λειτουργία SLOD αποτρέπει τα ατυχήματα (προαιρετικά)	Γρήγορη συναρμολόγηση χάρη στο πλαίσιο Ζ
Προϊόν πράσινης λύσης	Πακέτα προαιρετικών επιλογών για εξατομικευμένη διαμόρφωση
Έως και 70% χαμηλότερη κατανάλωση ενέργειας	NCI επί του σκάφους (προαιρετικά)

Τυποποιημένα χρώματα RAL των επιπέδων αποβάθρας

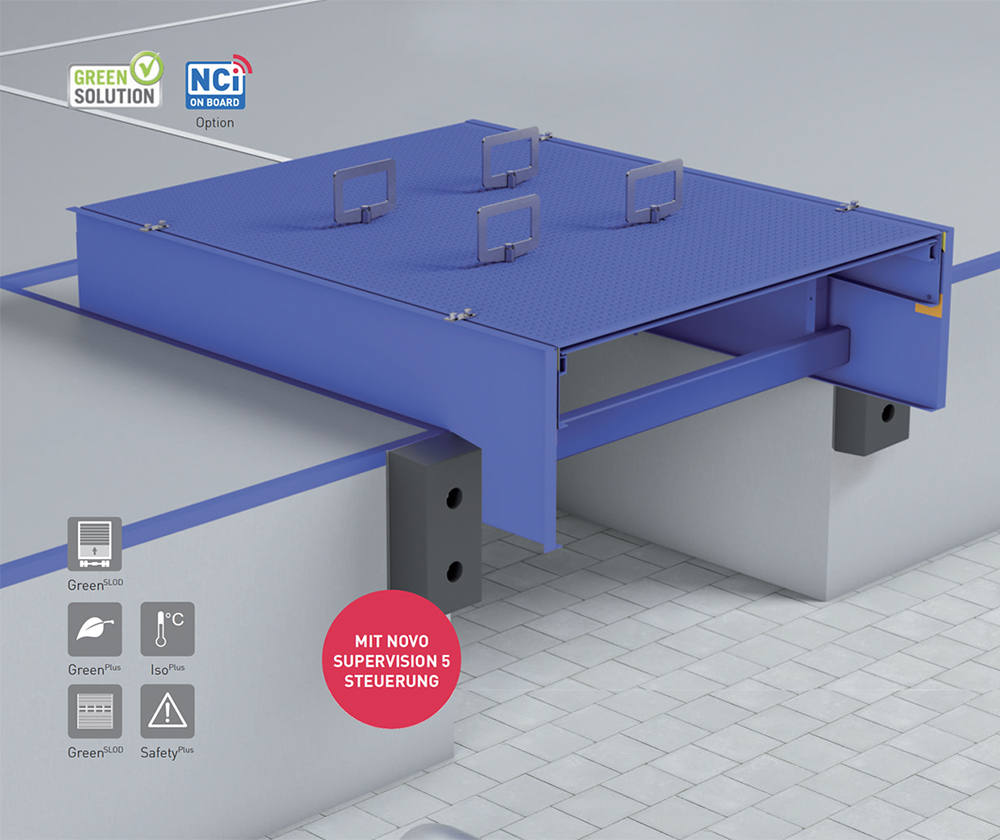

Περισσότερα Novodock L530R με τροφοδοσία

Λεπτομέρειες Novodock L530R

ΥΔΡΑΥΛΙΚΉ ΙΣΟΠΈΔΩΣΗ ΑΠΟΒΆΘΡΑΣ ΜΕ ΤΡΟΦΟΔΟΣΊΑ ΩΣ ΛΎΣΗ ΑΝΤΙΚΑΤΆΣΤΑΣΗΣ

Το NovoDock L530R είναι ειδικά σχεδιασμένο ως λύση αντικατάστασης και συνδυάζει τα πλεονεκτήματα διαφορετικών συστημάτων. Η υδραυλική ισοπέδωση αποβάθρας με τροφοδοσία είναι ιδιαίτερα στιβαρή και επιτρέπει την αποτελεσματική φόρτωση χάρη στην τεχνολογία ελέγχου τελευταίας τεχνολογίας. Το νέο σύστημα κίνησης NovoSmart Drive εξασφαλίζει την απλούστερη και αποδοτικότερη λειτουργία με τη χαμηλότερη κατανάλωση ενέργειας.

Πλεονεκτήματα προϊόντος
Σύστημα κίνησης NovoSmart Drive	Στιβαρή χαλύβδινη κατασκευή
Η λειτουργία SLOD αποτρέπει τα ατυχήματα (προαιρετικά)	Γρήγορη αντικατάσταση χάρη στο ειδικό πλαίσιο Z
Προϊόν πράσινης λύσης	Πακέτα προαιρετικών επιλογών για εξατομικευμένη διαμόρφωση
Έως και 70 % χαμηλότερη κατανάλωση ενέργειας	NCI επί του σκάφους (προαιρετικά)

Τυποποιημένα χρώματα RAL των επιπέδων αποβάθρας

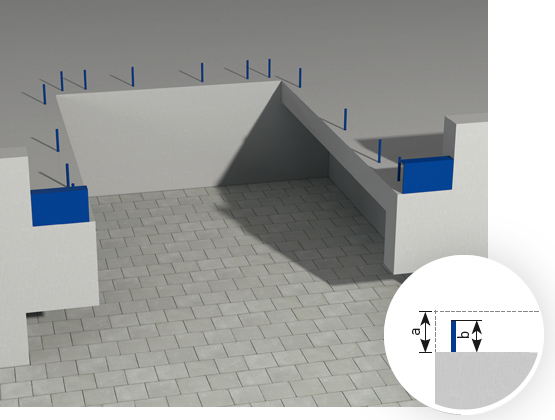

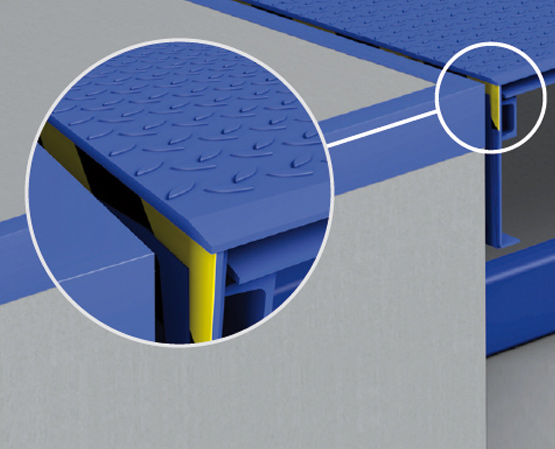

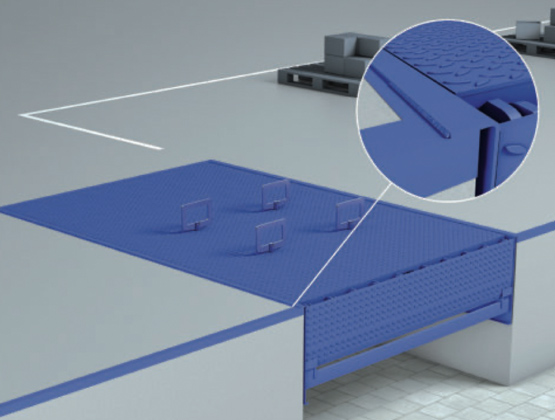

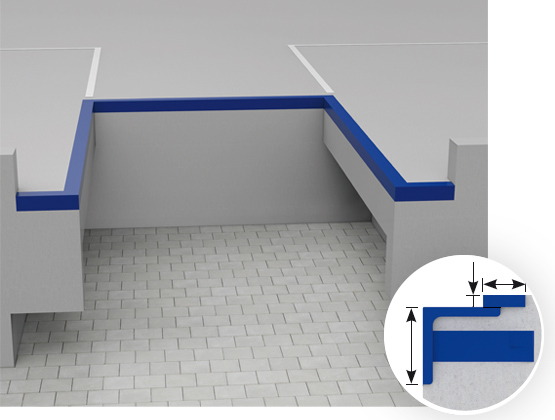

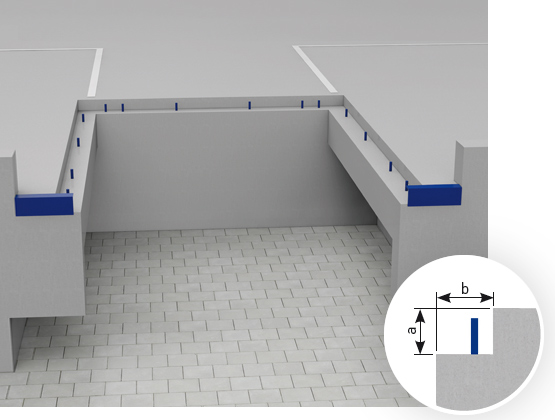

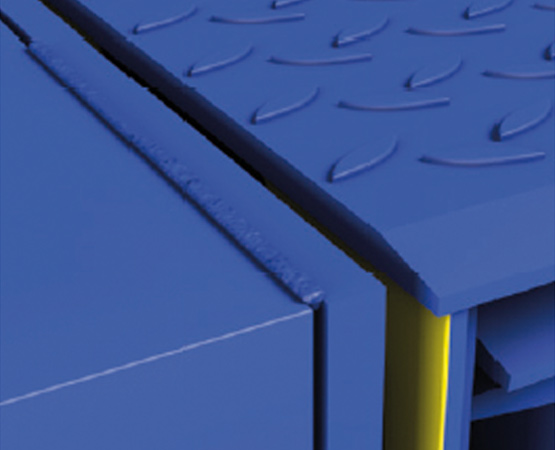

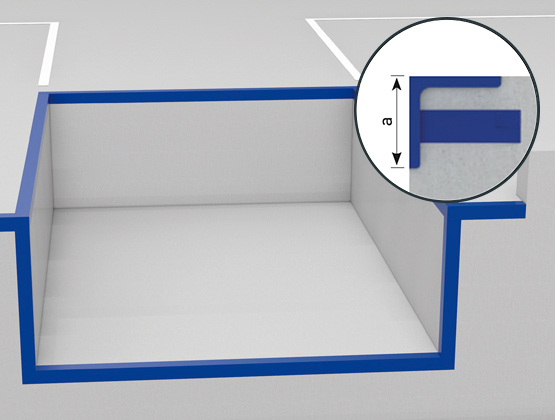

Λεπτομέρεια Z-πλαίσιο GZ

Λεπτομέρεια Z-πλαίσιο AZ

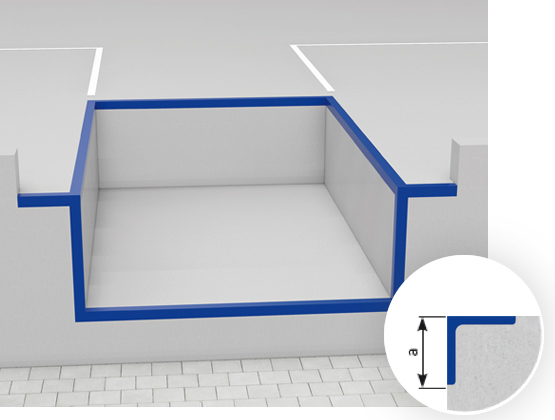

Λεπτομέρεια Z-πλαίσιο FZ

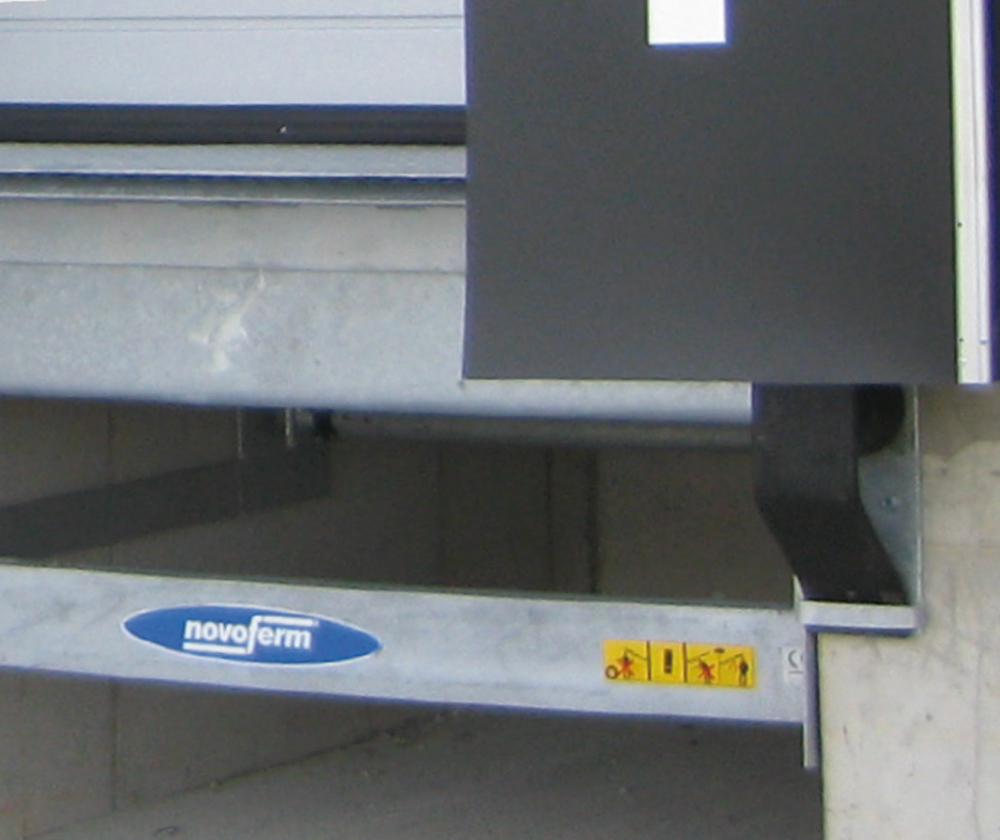

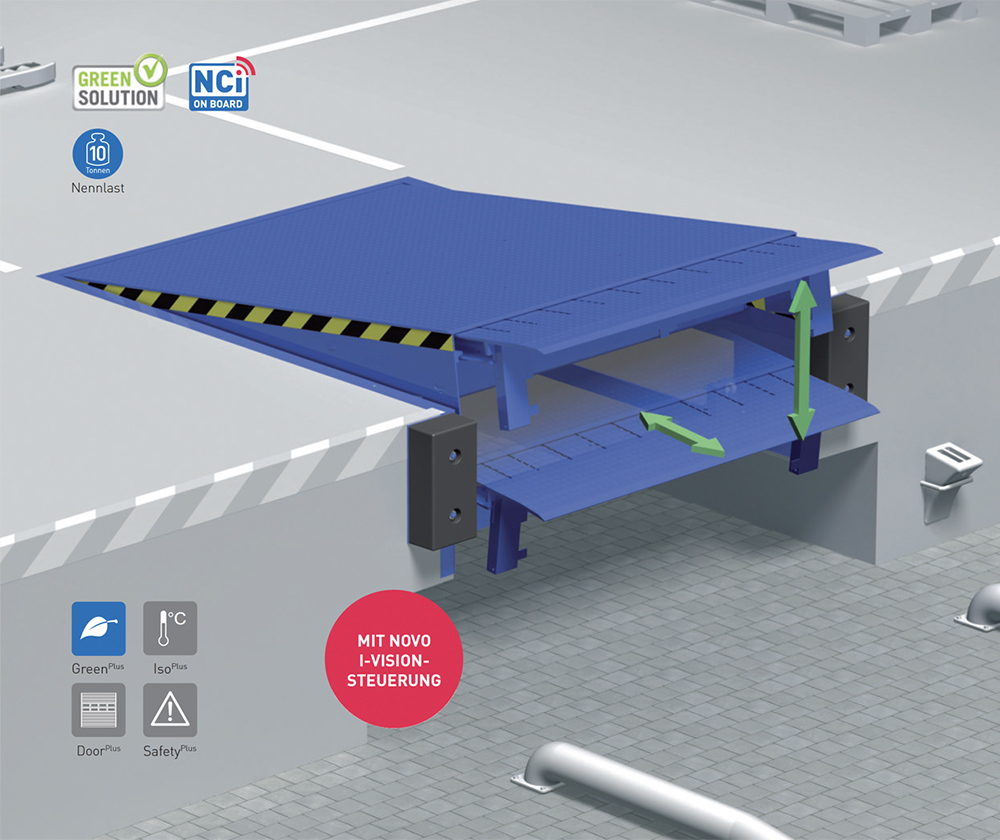

Περισσότερα Novodock L550i με τροφοδοσία

Λεπτομέρειες Novodock L550i

ΥΔΡΑΥΛΙΚΉ ΙΣΟΠΈΔΩΣΗ ΜΕ ΤΡΟΦΟΔΟΣΊΑ

Το NovoDock L550i είναι ειδικά σχεδιασμένο για βαρύτερα εμπορεύματα. Η υδραυλική ισοπεδωτική πλατφόρμα αποβάθρας με τροφοδοσία συνδυάζει στιβαρή χαλύβδινη κατασκευή με τεχνολογία ελέγχου τελευταίας τεχνολογίας, επιτρέποντας έτσι την αποτελεσματική φόρτωση. Όπως συμβαίνει με όλα τα προϊόντα με το πακέτο GreenPlus, χρησιμοποιούνται υλικά που πληρούν τα τρέχοντα περιβαλλοντικά πρότυπα και συμβάλλουν σημαντικά στη μείωση των εκπομπών CO2 με εξαιρετικά χαμηλές ενεργειακές απαιτήσεις.

Πλεονεκτήματα του προϊόντος
Πακέτο ^GreenPLUS ως στάνταρ, έως και 70 % εξοικονόμηση ενέργειας	λόγω της υψηλότερης δυναμικής ικανότητας φορτίου 100 kN
Σύστημα ελέγχου Novo i-Vision	Ιδιαίτερα κατάλληλο για βαρύτερα φορτία
NCI επί του σκάφους	Προϊόν πράσινης λύσης
Προϊόν Green Solution	Πακέτα προαιρετικών επιλογών για εξατομικευμένη διαμόρφωση

Τυποποιημένα χρώματα RAL των επιπέδων αποβάθρας

Περισσότερα Novodock P1530 με τροφοδοσία

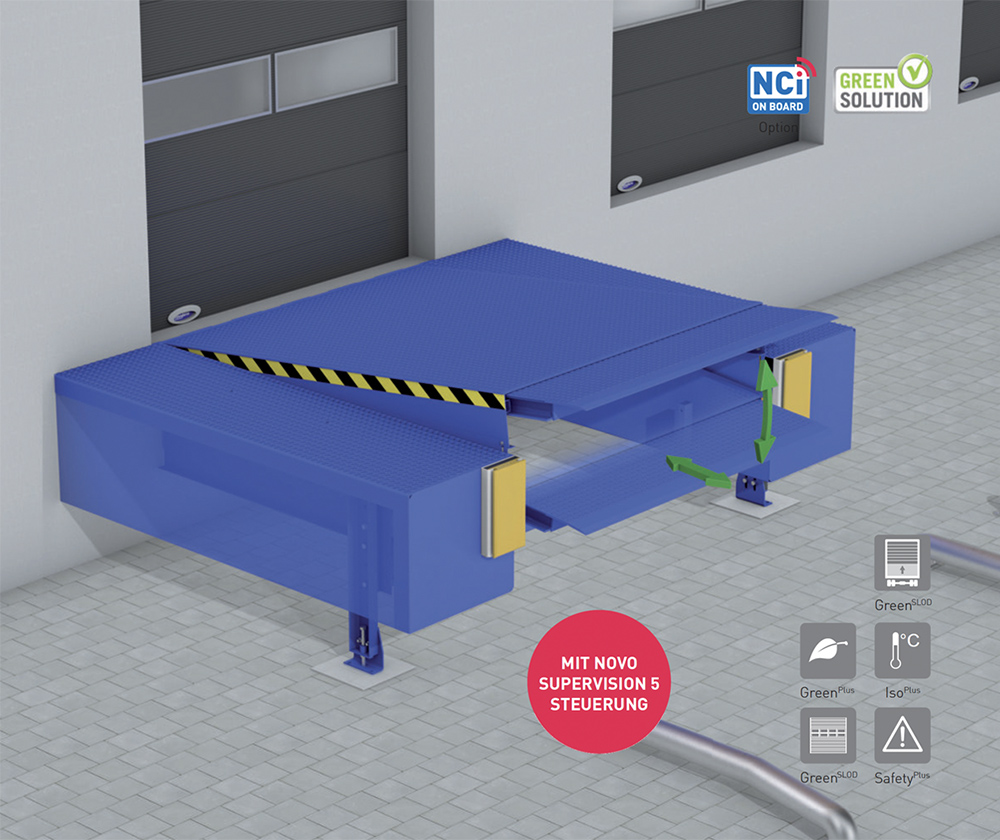

Λεπτομέρειες Novodock P1530

ΥΔΡΑΥΛΙΚΉ ΙΣΟΠΈΔΩΣΗ ΑΠΟΒΆΘΡΑΣ ΜΕ ΤΡΟΦΟΔΟΣΊΑ ΣΕ ΧΑΛΎΒΔΙΝΟ ΠΛΑΊΣΙΟ

Χάρη στο χαλύβδινο πλαίσιο, το NovoDock P1530 μπορεί να εγκατασταθεί μπροστά από το κτίριο και να χρησιμεύσει επίσης ως βάση για έναν αγωγό φόρτωσης. Η υδραυλική ισοπέδωση αποβάθρας με τροφοδοσία είναι ιδιαίτερα στιβαρή και επιτρέπει την αποτελεσματική φόρτωση χάρη στην τεχνολογία ελέγχου τελευταίας τεχνολογίας. Το νέο σύστημα κίνησης NovoSmart Drive εξασφαλίζει την απλούστερη και αποδοτικότερη λειτουργία με τη χαμηλότερη κατανάλωση ενέργειας.

Πλεονεκτήματα του προϊόντος
Προαιρετικό πακέτο ^GreenPLUS, έως και 70 % εξοικονόμηση ενέργειας	Προαιρετικά πακέτα για εξατομικευμένη διαμόρφωση
Σύστημα κίνησης NovoSmart Drive	Στιβαρή χαλύβδινη κατασκευή
Η λειτουργία SLOD αποτρέπει τα ατυχήματα (προαιρετικά)	Πόδια στήριξης ρυθμιζόμενου ύψους

Τυποποιημένα χρώματα RAL των επιπέδων αποβάθρας

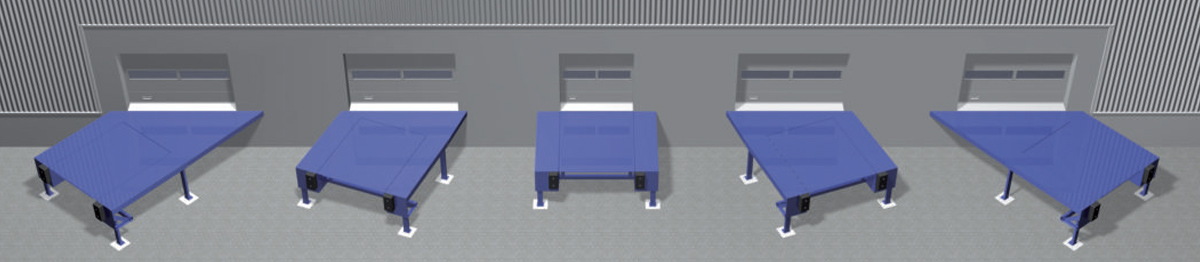

Γωνιακός σχεδιασμός (90°, 75°, 60°, 45°, 105°, 120°, 135°)

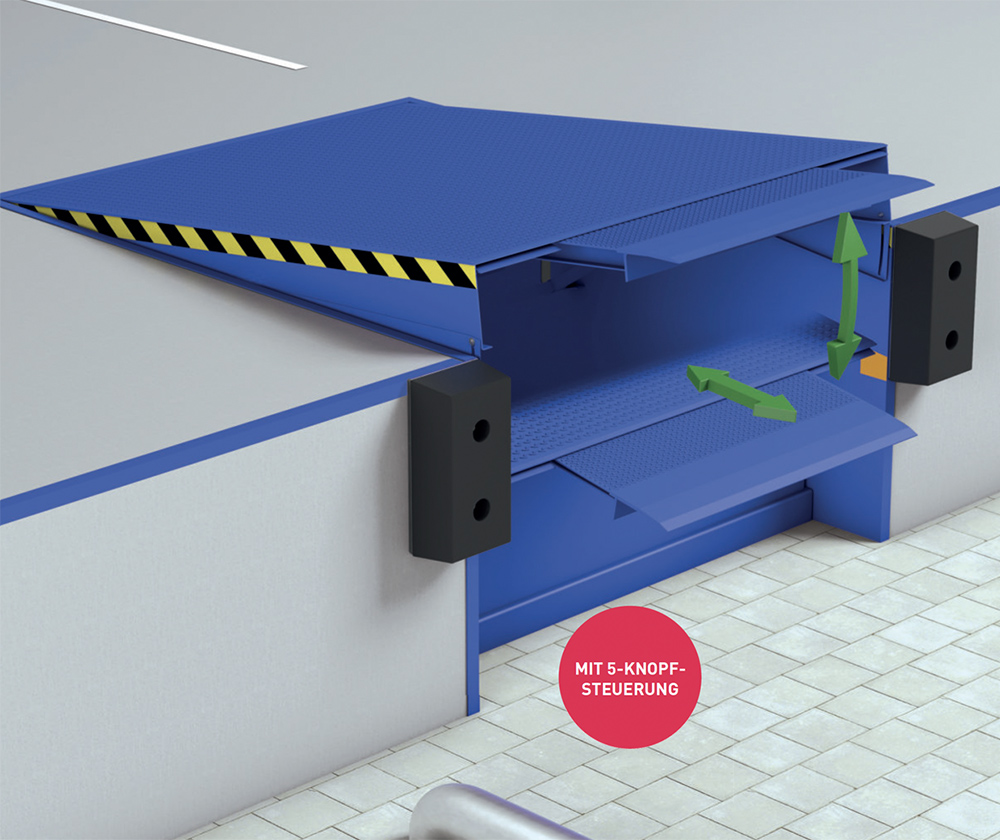

Περισσότερα Novodock VL6020 με τροφοδοσία

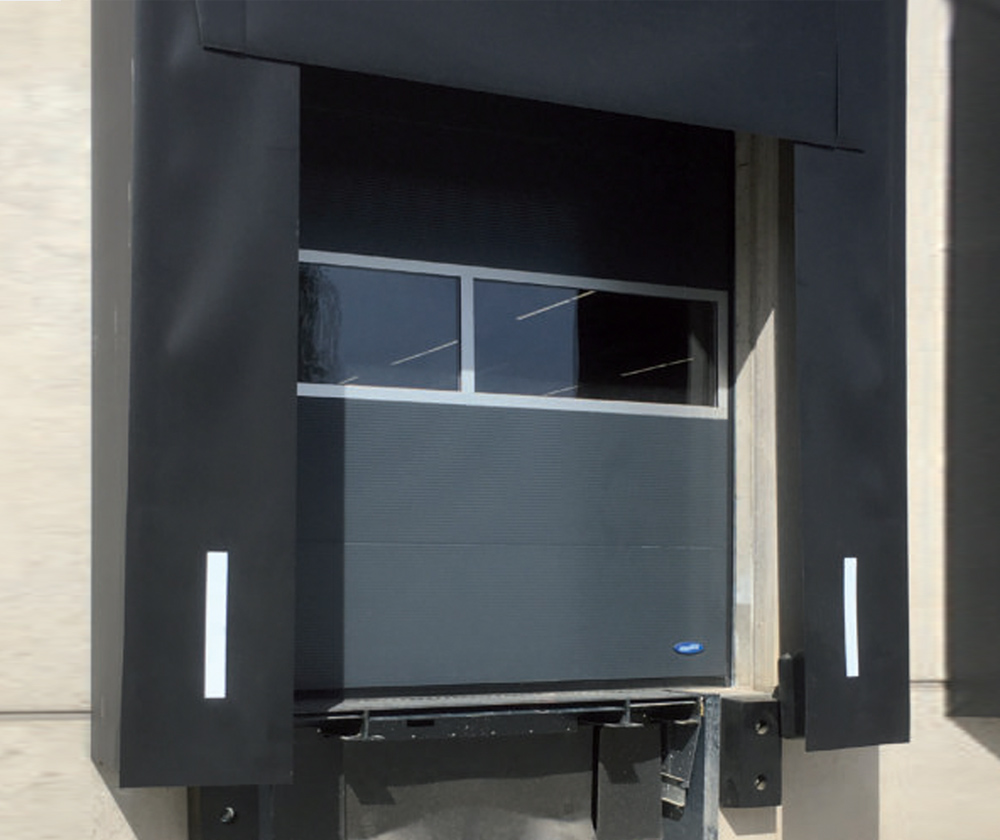

Λεπτομέρειες Novodock VL6020

Το NovoDock VL6020 έχει σχεδιαστεί για ευέλικτες απαιτήσεις χρηστών. Εκτός από τα πλεονεκτήματα ενός κανονικού ισοπεδωτή αποβάθρας με χειριστήρια και υδραυλικά τελευταίας τεχνολογίας, ο σχεδιασμός προσφέρει επίσης τη δυνατότητα φόρτωσης και εκφόρτωσης φορτηγών. Όλα σε έναν σταθμό φόρτωσης.

Ο χειρισμός της ισοπεδωτικής εξέδρας γίνεται με το παρεχόμενο χειριστήριο 5 κουμπιών. Τα φορτηγά φορτώνονται στην κανονική θέση. Το χειριστήριο μπορεί να μεταβεί σε λειτουργία μεταφορέα με δυναμικό φορτίο 20 kN. Σε αυτή τη λειτουργία, μόνο η κεντρική τροφοδοσία πλάτους 1200 mm επεκτείνεται και μόνο ένα πολύ μικρό ποσό δύναμης (μέγιστο 50 kg) μεταφέρεται στο φορτηγό.

Πλεονεκτήματα προϊόντος
Τροφοδοσία τριών συστατικών	Στιβαρή χαλύβδινη κατασκευή
Ευέλικτος σταθμός φόρτωσης

Τυποποιημένα χρώματα RAL των επιπέδων αποβάθρας

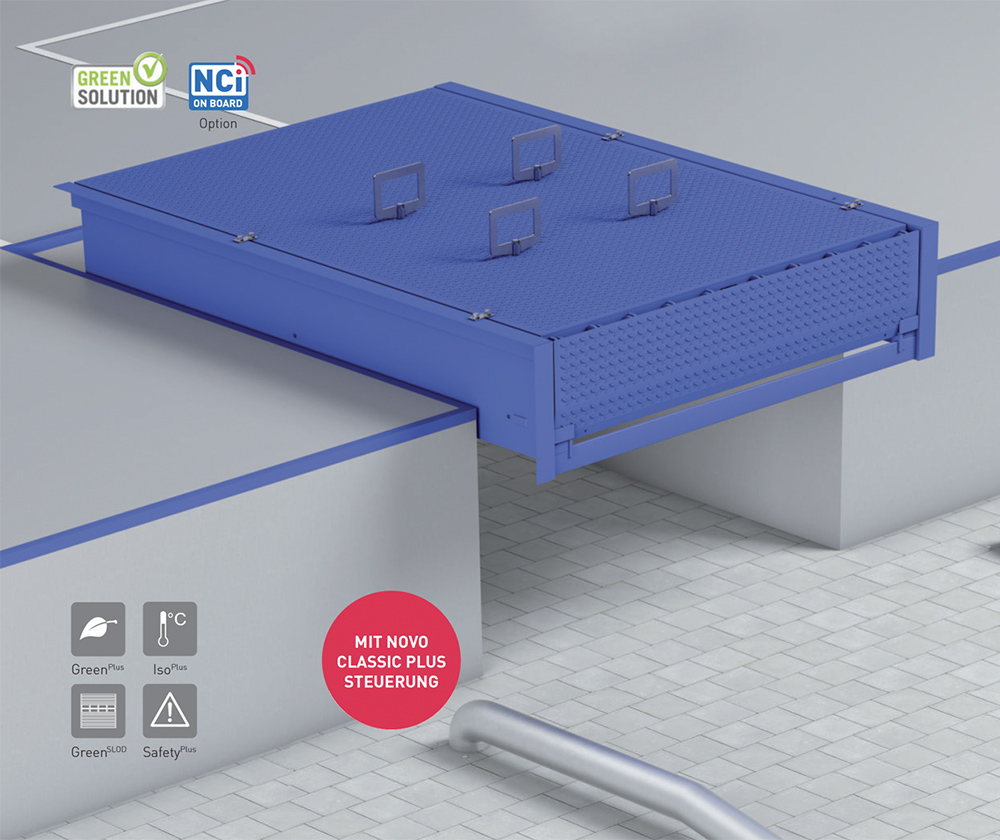

Περισσότερα NovoDock L320 με αναδιπλούμενη σφήνα

Λεπτομέρειες NovoDock L320

Οι υδραυλικοί ισοπεδωτές αποβάθρας με αναδιπλούμενη σφήνα έχουν αποδειχθεί σε τεχνολογία φόρτωσης έχουν καθιερωθεί ως η βασική έκδοση στην τεχνολογία φόρτωσης. Το NovoDock L320 επαναπροσδιορίζει αυτό το πρότυπο. Συνδυάζει πολυετή εμπειρία και στιβαρή χαλύβδινη κατασκευή με νέο σχεδιασμό και τεχνολογία ελέγχου τελευταίας τεχνολογίας. Είναι αυτονόητο ότι χρησιμοποιούνται μόνο υλικά που συμμορφώνονται με τα ισχύοντα περιβαλλοντικά πρότυπα.

Πλεονεκτήματα προϊόντος
Υδραυλική ισοπεδωτική μηχανή με αναδιπλούμενη σφήνα	Πακέτα προαιρετικών επιλογών για εξατομικευμένη διαμόρφωση
Εντελώς νέος σχεδιασμός	Στιβαρή χαλύβδινη κατασκευή
Νέα κατασκευή πλαισίου Ζ	γρήγορη συναρμολόγηση

Τυποποιημένα χρώματα RAL των επιπέδων αποβάθρας

Περισσότερα Novodock L320R με πτυσσόμενη σφήνα

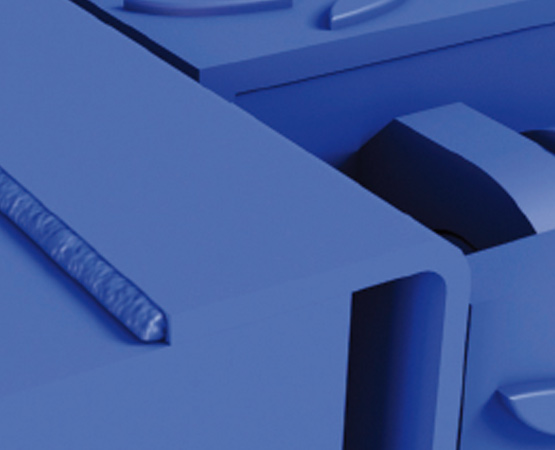

Λεπτομέρειες Novodock L320R

ΥΔΡΑΥΛΙΚΉ ΙΣΟΠΈΔΩΣΗ ΑΠΟΒΆΘΡΑΣ ΜΕ ΑΝΑΔΙΠΛΟΎΜΕΝΗ ΣΦΉΝΑ ΩΣ ΛΎΣΗ ΑΝΤΙΚΑΤΆΣΤΑΣΗΣ

Οι υδραυλικοί ισοπεδωτές αποβάθρας με αναδιπλούμενη σφήνα έχουν καθιερωθεί ως η βασική έκδοση στην τεχνολογία φόρτωσης. Το Novo-Dock L320R είναι ειδικά σχεδιασμένο για την αντικατάσταση των υφιστάμενων ισοπεδωτών αποβάθρας. Συνδυάζει πολυετή εμπειρία και στιβαρή χαλύβδινη κατασκευή με νέο σχεδιασμό και τεχνολογία ελέγχου τελευταίας τεχνολογίας.

Πλεονεκτήματα προϊόντος
Εντελώς νέος σχεδιασμός	Στιβαρή χαλύβδινη κατασκευή
Πακέτα προαιρετικών επιλογών για εξατομικευμένη διαμόρφωση	Γρήγορη αντικατάσταση χάρη στο ειδικό πλαίσιο Z

Τυποποιημένα χρώματα RAL των επιπέδων αποβάθρας

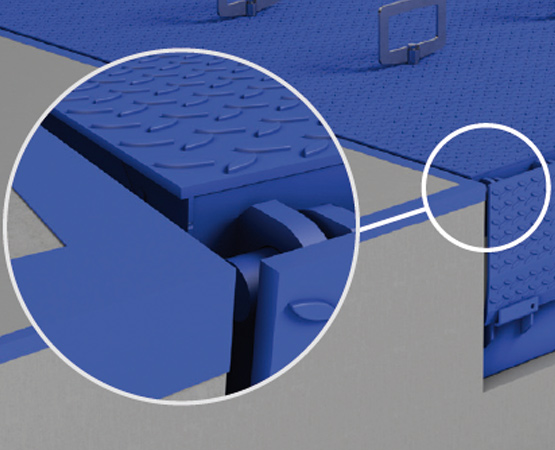

Λεπτομέρεια Z-πλαίσιο AZ

Λεπτομέρεια Z-πλαίσιο GZ

Λεπτομέρεια Z-πλαίσιο FZ

Περισσότερα Novodock L320e με πτυσσόμενη σφήνα

Περισσότερα Novodock L320e

ΒΕΛΤΙΣΤΟΠΟΙΗΜΈΝΗ ΓΙΑ ΤΗ ΜΕΤΑΦΟΡΆ ΙΣΟΠΕΔΩΤΙΚΉ ΠΛΑΤΦΌΡΜΑ ΑΠΟΒΆΘΡΑΣ ΜΕ ΠΤΥΣΣΌΜΕΝΗ ΣΦΉΝΑ

Οι υδραυλικοί ισοπεδωτές αποβάθρας με αναδιπλούμενη σφήνα έχουν καθιερωθεί ως η βασική έκδοση στην τεχνολογία φόρτωσης. Η L320e επαναπροσδιορίζει αυτό το πρότυπο. Είναι βελτιστοποιημένο για τη μεταφορά και διατίθεται σε δύο εκδόσεις.

Ενώ το NovoDock L320e ECO είναι προετοιμασμένο μόνο με ένα πίσω πλαίσιο, το NovoDock L320e ECOPlus περιλαμβάνει ένα πλαίσιο λάκκου βελτιστοποιημένο για τη μεταφορά. Και οι δύο εκδόσεις απαιτούν ειδική προετοιμασία λάκκου.

Έως και 30 μονάδες NovoDock L320e μπορούν να μεταφερθούν σε ένα φορτηγό ή σε ένα κοντέινερ.

Πλεονεκτήματα προϊόντος
Βελτιστοποιημένη για τη μεταφορά ισοπεδωτική πλατφόρμα αποβάθρας με πτυσσόμενη σφήνα	Βελτιστοποιημένη για τις μεταφορές ισοπεδωτική εξέδρα αποβάθρας με πτυσσόμενη σφήνα
Εντελώς νέος σχεδιασμός	Πακέτα προαιρετικών επιλογών για εξατομικευμένη διαμόρφωση
Γρήγορη συναρμολόγηση

Τυποποιημένα χρώματα RAL των επιπέδων αποβάθρας

NovoDock L320e ECO

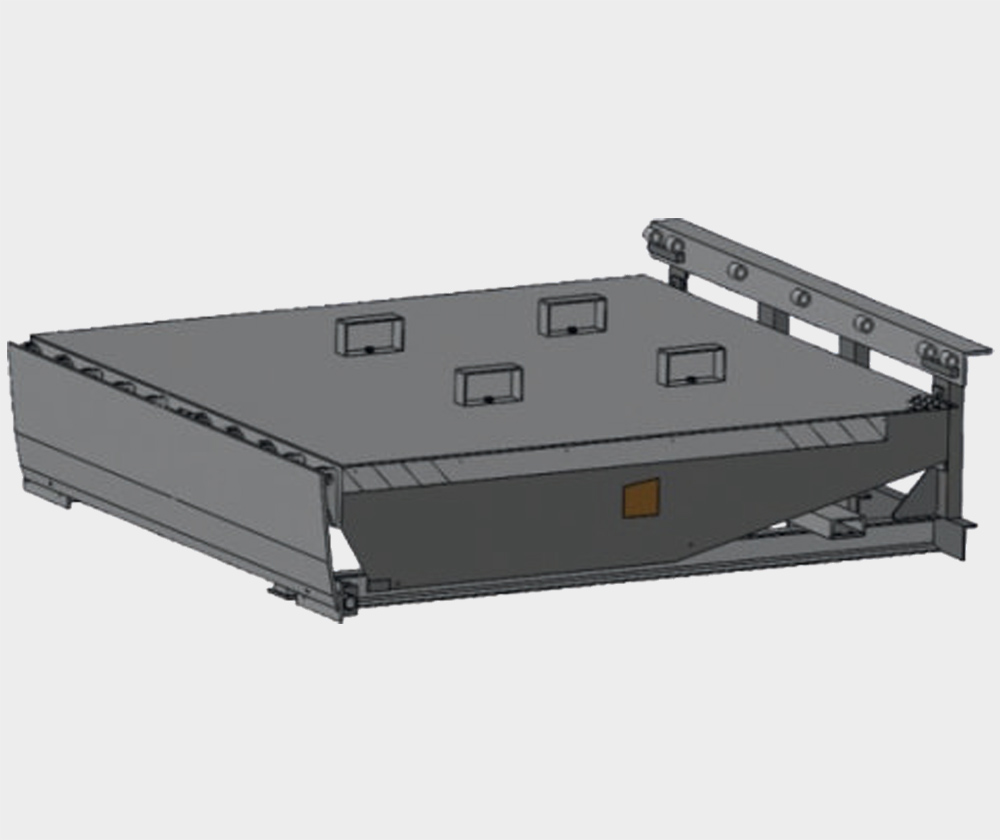

NovoDock L320e ECOPlus

Περισσότερα NovoDock P1320 με πτυσσόμενη σφήνα

Λεπτομέρειες NovoDock P1320

ΥΔΡΑΥΛΙΚΆ ΙΣΟΠΕΔΩΤΙΚΆ ΑΠΟΒΆΘΡΑΣ ΜΕ ΑΝΑΔΙΠΛΟΎΜΕΝΗ ΣΦΉΝΑ ΣΕ ΧΑΛΎΒΔΙΝΟ ΠΛΑΊΣΙΟ

Χάρη στο χαλύβδινο πλαίσιο, το NovoDock P1320 μπορεί να εγκατασταθεί μπροστά από το κτίριο και να χρησιμεύσει επίσης ως βάση για μια κλειδαριά φόρτωσης. Με το ενσωματωμένο σύστημα ελέγχου Novo Classic Plus, η λειτουργία του ισοπεδωτή αποβάθρας είναι εύκολη και ασφαλής. Το NCI διατίθεται ως προαιρετική επιλογή για το NovoDock P1320.

Πλεονεκτήματα του προϊόντος
Προαιρετικό πακέτο ^GreenPLUS, έως και 70 % εξοικονόμηση ενέργειας	Προαιρετικό πακέτο ^GreenPLUS, έως 70 % εξοικονόμηση ενέργειας
Εντελώς νέος σχεδιασμός	Προαιρετικά πακέτα για εξατομικευμένη διαμόρφωση
Πόδια στήριξης ρυθμιζόμενου ύψους

Τυποποιημένα χρώματα RAL των επιπέδων αποβάθρας

Γωνιακός σχεδιασμός (90°, 75°, 60°, 45°, 105°, 120°, 135°)

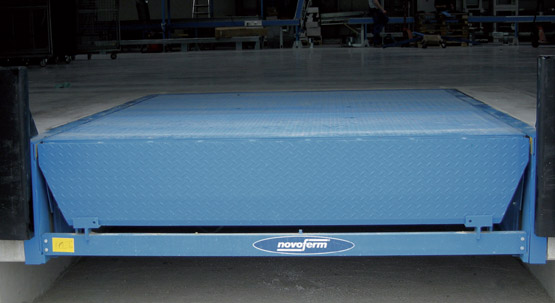

Περισσότερα Novodock L350I με πτυσσόμενη σφήνα

Λεπτομέρειες Novodock L350I

ΥΔΡΑΥΛΙΚΌ ΙΣΟΠΕΔΩΤΙΚΌ ΑΠΟΒΆΘΡΑΣ ΜΕ ΑΝΑΔΙΠΛΟΎΜΕΝΗ ΣΦΉΝΑ ΚΑΙ ΜΕΓΑΛΎΤΕΡΗ ΧΩΡΗΤΙΚΌΤΗΤΑ ΦΟΡΤΊΟΥ

Ο χειρισμός του NovoDock L350i με αναδιπλούμενη σφήνα γίνεται με άνεση και ασφάλεια μέσω της ενσωματωμένης μονάδας ελέγχου Novo i-Vision HA. Όπως όλα τα προϊόντα Green Solution, το NovoDock L350i εξασφαλίζει επίσης μείωση των εκπομπών CO2 και εξοικονόμηση κόστους λειτουργίας χάρη στις βελτιστοποιημένες ενεργειακές απαιτήσεις. Η σταθερή χαλύβδινη κατασκευή παραμένει αμετάβλητη και το NCI παρέχει το αποφασιστικό πλεονέκτημα έναντι όλων των άλλων ισοπεδωτών αποβάθρας της αγοράς με αναδιπλούμενη σφήνα.

Πλεονεκτήματα του προϊόντος
Πακέτο ^GreenPLUS ως στάνταρ, έως και 70 % εξοικονόμηση ενέργειας	Πακέτα προαιρετικών επιλογών για εξατομικευμένη διαμόρφωση
Προϊόν Green Solution	Προϊόν πράσινης λύσης
Ιδιαίτερα κατάλληλο για βαρύτερα εμπορεύματα λόγω της υψηλότερης δυναμικής ικανότητας φορτίου 100 kN	Autotaster
Σύστημα ελέγχου Novo i-Vision

Τυποποιημένα χρώματα RAL των επιπέδων αποβάθρας

NovoDock-L350i

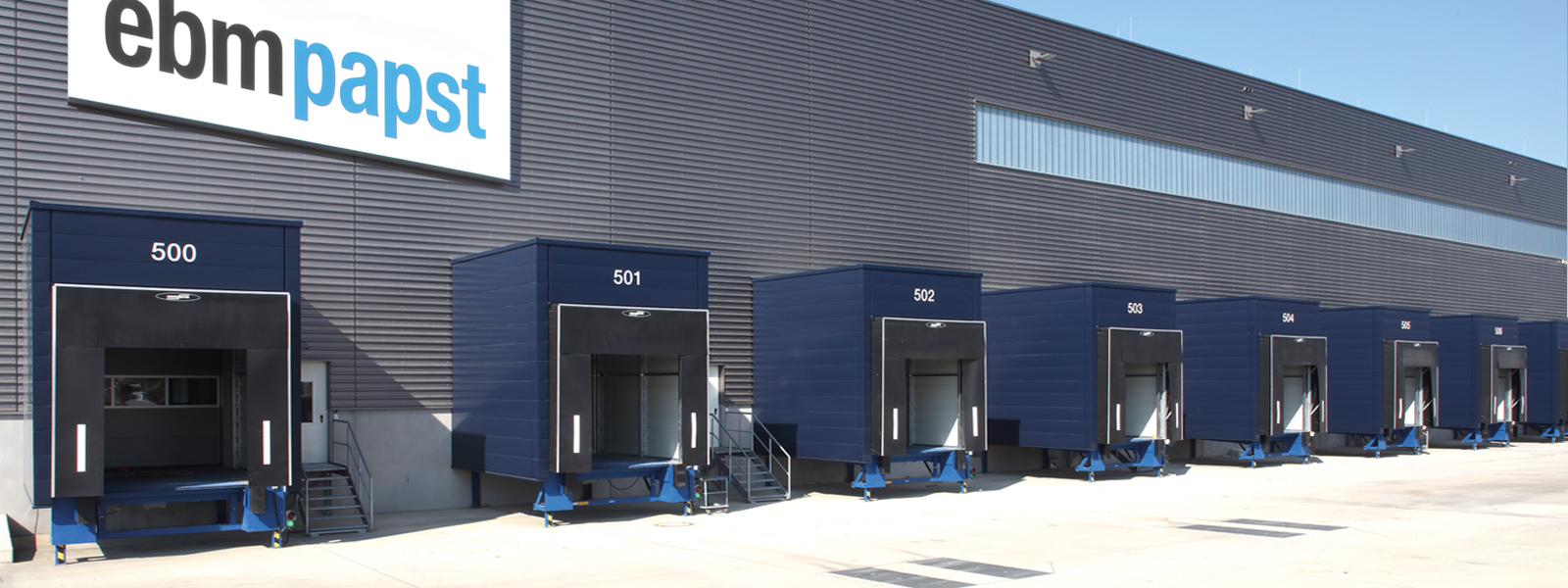

PROJEKT Versandzentrum ebm-papst Mulfingen GmbH & Co. KG

PROJEKTORT Mulfingen-Hollenbach

ARCHITEKT Kraft+Kraft Architekten, Schwäbisch Hal

ANFORDERUNGSPROFIL
Hohe Ansprüche an moderne, effiziente und sichere Verladetechnik sowie an qualitativen, funktionalen Brandschutzlösungen.

FERTIGSTELLUNG Mai 2017

NOVOFERM-PRODUKTE
- 50x Verladeschleusen NovoDock P1530i mit H100
Hausaufbau, S420 Torabdichtung, AZJ500 Puffer, Ampeln
und Radkeile
- 8x Rollgitter
- 74x Industrie-Sektionaltore Thermo 40
- 4x Schnelllaufrolltore NovoSpeed Flex HardEdge
- 2x Feuerschutz-Schiebetore · T30 SKE · T90 SKE
- 67x Rohrrahmentüren aus Aluminium NovoFire · T30
teilweise mit Seitenteil · F30/ F90 Festverglasung · T90/ T90
- 46x Stahlblechtüren NovoPorta Premio · T30 · T90 · MZ

PROJEKT

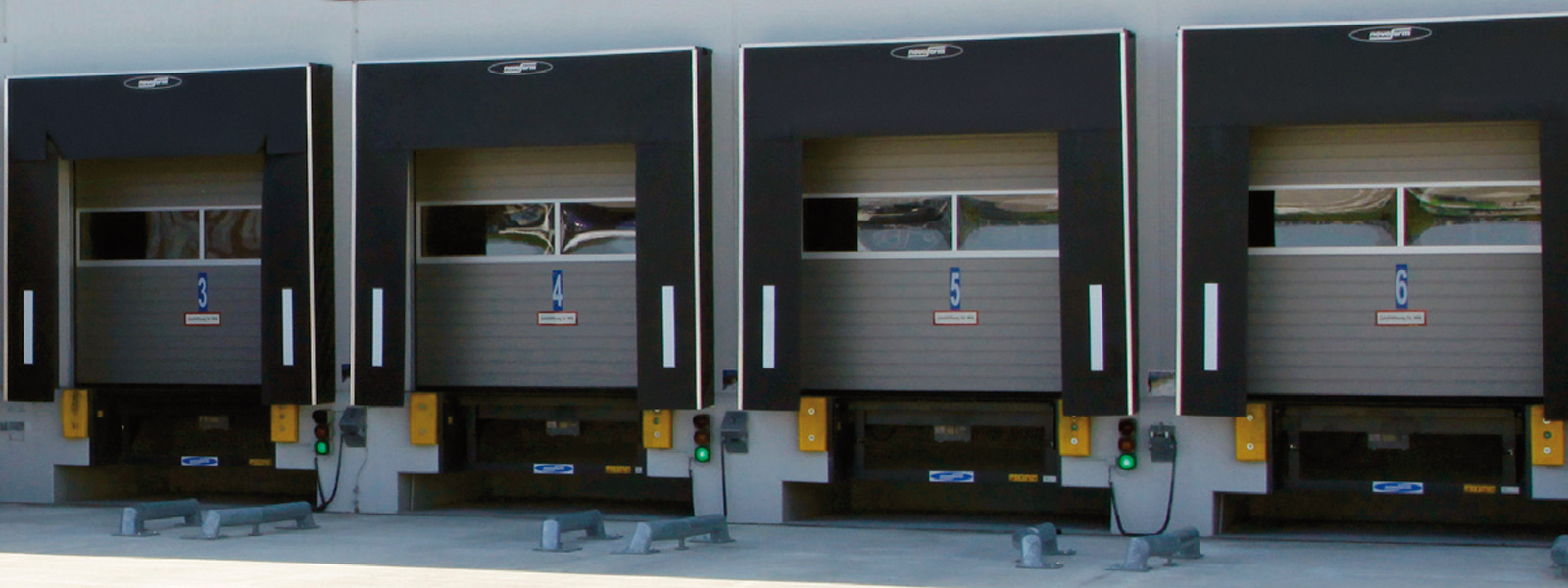

Logistikzentrum Freudenberg Filtration FFT

PROJEKTORT
Kaiserslautern

ARCHITEKT
Architekturbüro Edinger GmbH

FERTIGSTELLUNG
2013

ANFORDERUNGSPROFIL
Hohe Ansprüche an moderne, effiziente und sichere Verladetechnik

NOVOFERM-PRODUKTE
NovoEASY, NovoDock, NovoSeal und Zubehör

PROJEKT

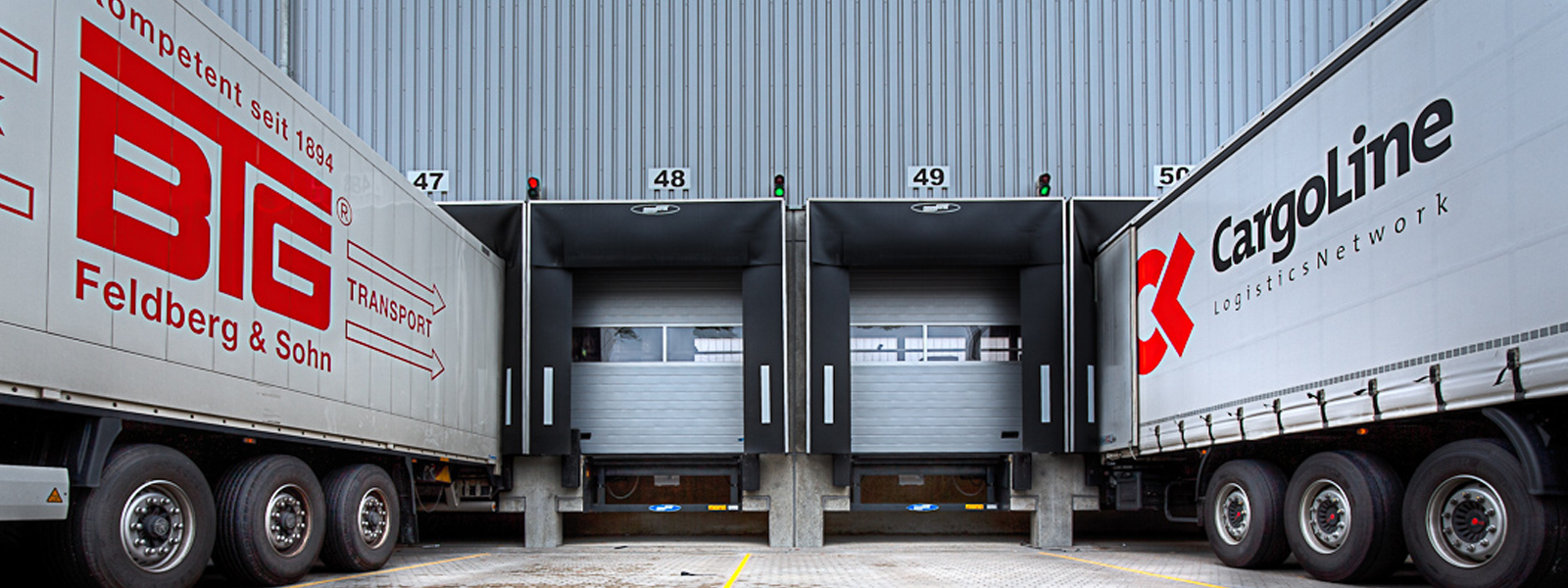

Umschlaghalle BTG - Feldberg & Sohn GmbH & Co. KG Bocholt

PROJEKTORT
Bocholt

Bauherr
Bauherr BTG Feldberg & Sohn GmbH & Co. KG, Bocholt

Generalunternehmer
Depenbrock Bau GmbH & Co. KG, Stemwede

ANFORDERUNGSPROFIL
Hohe Ansprüche an moderne, effiziente und sichere Verladetechnik

NOVOFERM-PRODUKTE
- 74x Hydraulische Überladebrücken
- 74x Thermo-Sektionaltore
- 77x Torabdichtungen

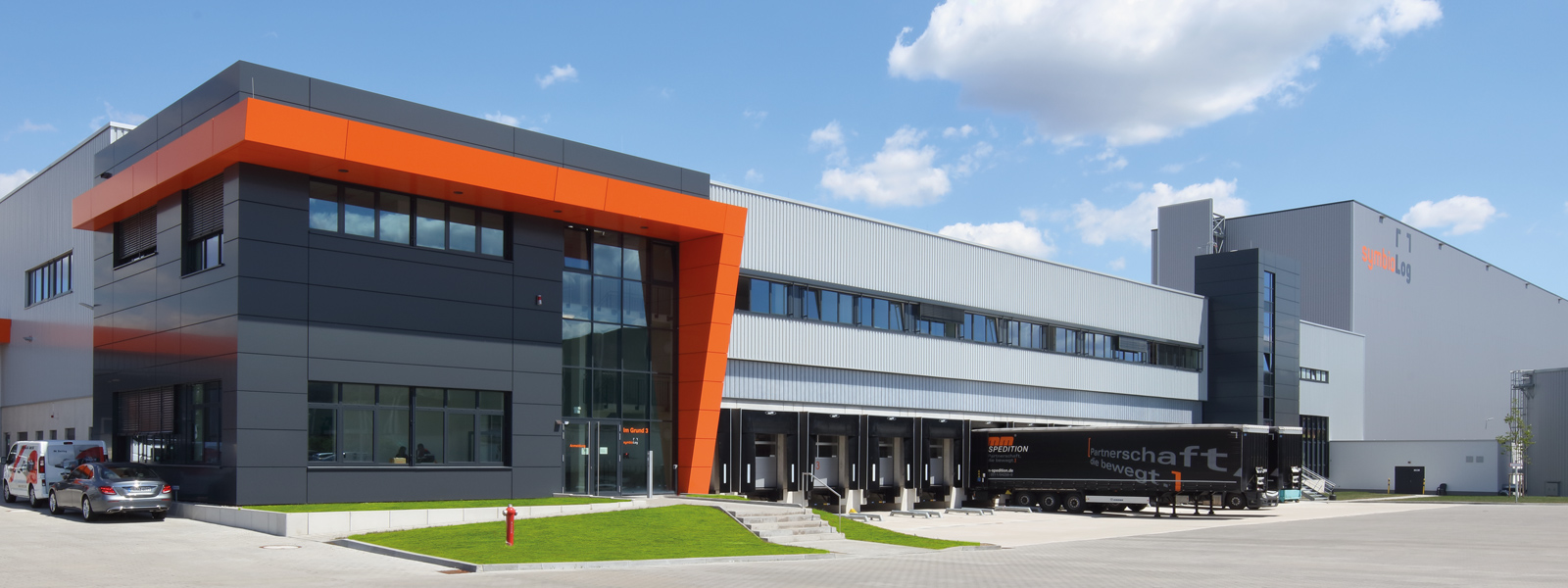

PROJEKT Logistikzentrum symbiolog

PROJEKTORT Burgbernheim

Bauherr Symbio-Immobilien AG, Winterhur, Schweiz

Generalplanung, Projektsteuerung
Baumann Gesamtplanungs GmbH, Stuttgart

Generalunternehmer BAU WOLFF & MÜLLER, Waldenburg

ANFORDERUNGSPROFIL
Hohe Ansprüche an moderne, effiziente und sichere Verladetechnik sowie an qualitativen, funktionalen Brandschutzlösungen

FERTIGSTELLNG Februar 2017

NOVOFERM-PRODUKTE
- Überladebrücken NovoDock L530i und VL6020
mit Thermo 40-Sektionaltoren, Torabdichtungen,
Gummipuffern und Einfahrhilfen
- Industrie-Sektionaltore Alu 40 mit ansichtsgleicher Nebentür
- NovoFire Rohrrahmentüren aus Aluminium · T30/T90
- NovoPorta Premio Stahlblechtüren · T30 · T90 · MZ

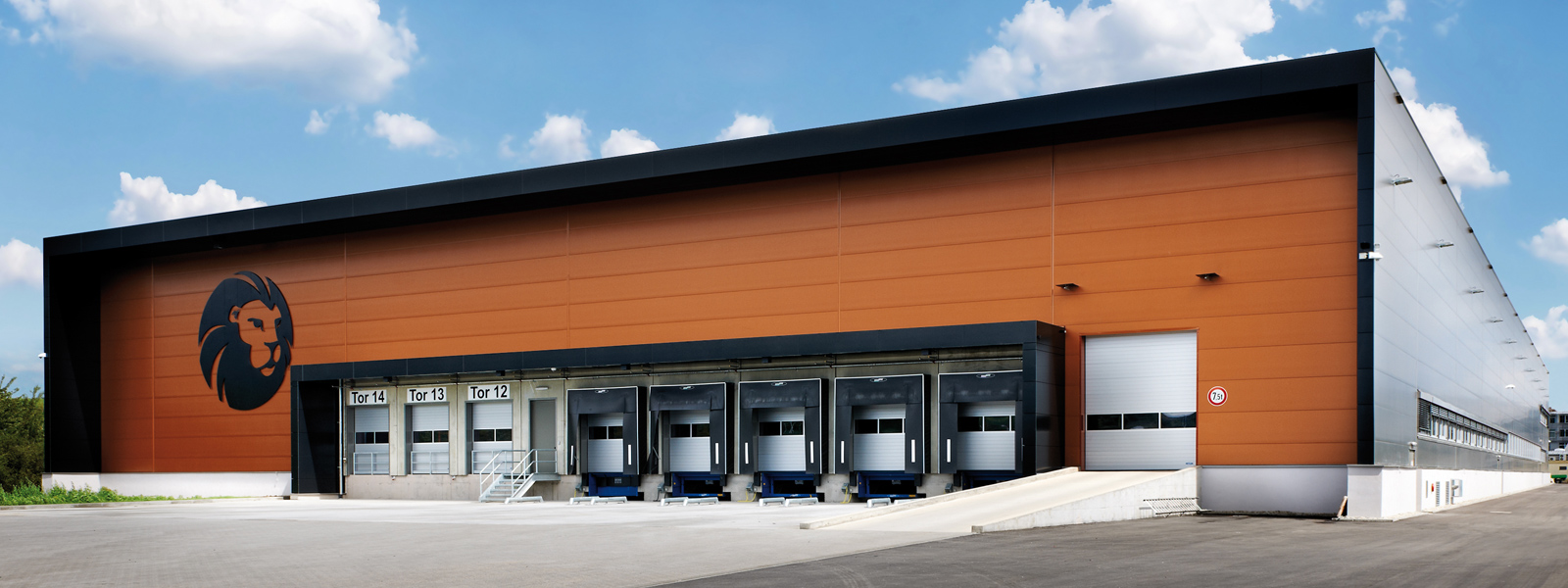

PROJEKT
NSM-Löwen Entertainment

PROJEKTORT
Bingen

Bauherr
NSM-Löwen Entertainment GmbH

Architekt
Dipl.-Ing. Olaf Neusch, Sigmaringen

NOVOFERM-PRODUKTE
- Überladebrücken NovoDock L500i
- Torabdichtungen NovoSeal S420
- Satz Einfahrhilfen mit E-Radkeilen
- Satz Stahlpuffer
- Industrie-Sektionaltore NovoDoor Thermo 45
- Schnelllauftore NovoSpeed Heavy Indoor
- Mehrzwecktüren MZ 53-1 bzw. MZ 53-2
- Feuerschutztüren T30-1 N2/50

Τεχνολογία και λεπτομέρειες

Τεχνικά στοιχεία Novodock L730I

Τεχνικά στοιχεία

	Χαρακτηριστικά προϊόντος	L730i ISO	L730i Πρότυπο
	με τροφοδοσία	●	●
	με σφήνα αναδίπλωσης
	Αποβάθρα ISO	●	●
Προαιρετικά πακέτα	^GreenPlus	●	●
	^GreenSLOD
	^IsoPlus
	^DoorPlus	o	o
	^SafetyPlus	o	o
	Ονομαστικό φορτίο σύμφωνα με το EN 1398 σε kN	60	60
	Ονομαστικά μήκη (NL) σε mm	2.000, 2.500, 3.000	2.000, 2.500, 3.000
	Ονομαστικά πλάτη σε mm	2.000, 2.250	2.000, 2.250
Συνολικό ύψος	600 mm
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾	έως 3.000 mm (NL)	έως 3.000 mm (NL)
	900 mm/1200 mm3⁾	σε 3.000 mm (NL)	σε 3.000 mm (NL)
	Μήκος σφήνας τροφοδοσίας/αναδίπλωσης σε mm	● 700 / o 1.000	● 500 / o 700 / o 1.000
	Παροχή ρεύματος	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Κατηγορία προστασίας	IP 65	IP 65
	Ισχύς κινητήρα σε kW	max. 1,5	max. 1,5
Χαρακτηριστικό σχεδιασμού	Πλάκα περσίδας πλατώ σε mm	8/10	8/10
Χαρακτηριστικό σχεδιασμού	Πλάκα επένδυσης σφήνας τροφοδοσίας/αναδίπλωσης σε mm	12/14	12/14
Τιμές γεφύρωσης προς τα πάνω/κάτω (τροφοδοσία 1000 mm)	Ονομαστικό μήκος 2000, συνολικό ύψος 600
	Ονομαστικό μήκος 2000, συνολικό ύψος 700 /7251⁾/8302⁾	350 (400)/370 (400)	320/3404⁾
	Ονομαστικό μήκος 2250, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 700 /7251⁾/8302⁾	400 (430)/370 (370)	370/3104⁾
	Ονομαστικό μήκος 2750, συνολικό ύψος 600
	Ονομαστικό μήκος 2750, συνολικό ύψος 700
	Ονομαστικό μήκος 3000, συνολικό ύψος 600
	Ονομαστικό μήκος 3000, συνολικό ύψος 700/7251⁾/8302⁾	340 (370)/330 (350)	310/3104⁾
	Ονομαστικό μήκος 3000, συνολικό ύψος 800 /9002⁾	400 (430)/370 (400)	370/3504⁾
	Ονομαστικό μήκος 3500, συνολικό ύψος 800
	Ονομαστικό μήκος 3500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4000, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 5000, συνολικό ύψος 1200
	Μέγιστη επιτρεπόμενη κλίση σύμφωνα με το EN 1398	12,5 %	12,5 %
	Σύστημα ελέγχου	Novo i-Vision	Novo i-Vision
	Έκδοση Novo i-Vision	● TA \| oTAD	● TA \| o TAD
	Διεπαφή επικοινωνίας Novoferm (NCI)	●	●
Χρώματα	RAL 5010 (μπλε γεντιανό)	●	●
	RAL 7016 (γκρι ανθρακί)	●	●
	RAL 9005 (μαύρο)	●	●
	Άλλα χρώματα RAL	o	o
	γαλβανισμένο	o	o
● Στάνταρ o Επιλογή 1) Μόνο P1320 2) Μόνο L730i 3) Μόνο VL6020 4) Ταχύτητα τροφοδοσίας 700/1.000 όπως για το L730i ISO

Τεχνικά στοιχεία NovoDock L530

	Χαρακτηριστικά προϊόντος	L530
	με τροφοδοσία	●
	με σφήνα αναδίπλωσης
	Αποβάθρα ISO
Προαιρετικά πακέτα	^GreenPlus	o
	^GreenSLOD	o
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Ονομαστικό φορτίο σύμφωνα με το EN 1398 σε kN	60
	Ονομαστικά μήκη (NL) σε mm	2.000, 2.500, 3.000
	Ονομαστικά πλάτη σε mm	1.750, 2.000, 2.250, 2.400
Συνολικό ύψος	600 mm	έως 3.000 mm (NL)
	700 mm/725 mm1⁾	έως 3.000 mm (NL)
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Μήκος σφήνας τροφοδοσίας/αναδίπλωσης σε mm	● 500 / o 1.000
	Παροχή ρεύματος	3 N~400 V/50 Hz/16 A
	Κατηγορία προστασίας	IP 65
	Ισχύς κινητήρα σε kW	max. 1,5
Χαρακτηριστικό σχεδιασμού	Πλάκα περσίδας πλατώ σε mm	8/10
Χαρακτηριστικό σχεδιασμού	Πλάκα επένδυσης σφήνας τροφοδοσίας/αναδίπλωσης σε mm	12/14
Τιμές γεφύρωσης προς τα πάνω/κάτω (τροφοδοσία 1000 mm)	Ονομαστικό μήκος 2000, συνολικό ύψος 600	330 (405)/300 (315)
	Ονομαστικό μήκος 2000, συνολικό ύψος 700 /7251⁾/8302⁾	360 (440)/400 (435)
	Ονομαστικό μήκος 2250, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 600	430 (500)/290 (280)
	Ονομαστικό μήκος 2500, συνολικό ύψος 700 /7251⁾/8302⁾	470 (540)/370 (390)
	Ονομαστικό μήκος 2750, συνολικό ύψος 600
	Ονομαστικό μήκος 2750, συνολικό ύψος 700
	Ονομαστικό μήκος 3000, συνολικό ύψος 600	420 (475)/270 (260)
	Ονομαστικό μήκος 3000, συνολικό ύψος 700/7251⁾/8302⁾	480 (565)/400 (390)
	Ονομαστικό μήκος 3000, συνολικό ύψος 800 /9002⁾
	Ονομαστικό μήκος 3500, συνολικό ύψος 800
	Ονομαστικό μήκος 3500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4000, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 5000, συνολικό ύψος 1200
	Μέγιστη επιτρεπόμενη κλίση σύμφωνα με το EN 1398	12,5 %
	Σύστημα ελέγχου	Novo SuperVision 5
	Έκδοση Novo i-Vision	o TA \| o TAD
	Διεπαφή επικοινωνίας Novoferm (NCI)	o
Χρώματα	RAL 5010 (γαλάζιο γεντιανό)	●
	RAL 7016 (γκρι ανθρακί)	●
	RAL 9005 (μαύρο)	●
	Άλλα χρώματα RAL	o
	γαλβανισμένο	o
● Στάνταρ o Επιλογή 1) Μόνο P1320 2) Μόνο L730i 3) Μόνο VL6020 4) Ταχύτητα τροφοδοσίας 700/1.000 όπως για το L730i ISO

Τεχνικά στοιχεία NovoDock L530R

	Χαρακτηριστικά προϊόντος	L530R
	με τροφοδοσία	●
	με σφήνα αναδίπλωσης
	Αποβάθρα ISO
Προαιρετικά πακέτα	^GreenPlus	o
	^GreenSLOD	o
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Ονομαστικό φορτίο σύμφωνα με το EN 1398 σε kN	60
	Ονομαστικά μήκη (NL) σε mm	2.000, 2.500, 2.750, 3.000
	Ονομαστικά πλάτη σε mm	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250
Συνολικό ύψος	600 mm	έως 3.000 mm (NL)
	700 mm/725 mm1⁾	έως 3.000 mm (NL)
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Μήκος σφήνας τροφοδοσίας/αναδίπλωσης σε mm	● 500 / o 1.000
	Παροχή ρεύματος	3 N~400 V/50 Hz/16 A
	Κατηγορία προστασίας	IP 65
	Ισχύς κινητήρα σε kW	max. 1,5
Χαρακτηριστικό σχεδιασμού	Πλάκα περσίδας πλατώ σε mm	8/10
Χαρακτηριστικό σχεδιασμού	Πλάκα επένδυσης σφήνας τροφοδοσίας/αναδίπλωσης σε mm	12/14
Τιμές γεφύρωσης προς τα πάνω/κάτω (τροφοδοσία 1000 mm)	Ονομαστικό μήκος 2000, συνολικό ύψος 600	330 (405)/300 (315)
	Ονομαστικό μήκος 2000, συνολικό ύψος 700 /7251⁾/8302⁾	360 (440)/400 (435)
	Ονομαστικό μήκος 2250, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 600	430 (500)/290 (280)
	Ονομαστικό μήκος 2500, συνολικό ύψος 700 /7251⁾/8302⁾	470 (540)/370 (390)
	Ονομαστικό μήκος 2750, συνολικό ύψος 600	400 (500)/270 (270)
	Ονομαστικό μήκος 2750, συνολικό ύψος 700	430 (530)/350 (370)
	Ονομαστικό μήκος 3000, συνολικό ύψος 600	420 (475)/270 (260)
	Ονομαστικό μήκος 3000, συνολικό ύψος 700/7251⁾/8302⁾	480 (565)/400 (390)
	Ονομαστικό μήκος 3000, συνολικό ύψος 800 /9002⁾
	Ονομαστικό μήκος 3500, συνολικό ύψος 800
	Ονομαστικό μήκος 3500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4000, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 5000, συνολικό ύψος 1200
	Μέγιστη επιτρεπόμενη κλίση σύμφωνα με το EN 1398	12,5 %
	Σύστημα ελέγχου	Novo SuperVision 5
	Έκδοση Novo i-Vision	o TA \| o TAD
	Διεπαφή επικοινωνίας Novoferm (NCI)	o
Χρώματα	RAL 5010 (γαλάζιο γεντιανό)	●
	RAL 7016 (γκρι ανθρακί)	●
	RAL 9005 (μαύρο)	●
	Άλλα χρώματα RAL	o
	γαλβανισμένο	o
● Στάνταρ o Επιλογή 1) Μόνο P1320 2) Μόνο L730i 3) Μόνο VL6020 4) Ταχύτητα τροφοδοσίας 700/1.000 όπως για το L730i ISO

Τεχνικά στοιχεία NovoDock L550I

	Χαρακτηριστικά προϊόντος	L550i
	με τροφοδοσία	●
	με σφήνα αναδίπλωσης
	Αποβάθρα ISO
Προαιρετικά πακέτα	^GreenPlus	●
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Ονομαστικό φορτίο σύμφωνα με το EN 1398 σε kN	100
	Ονομαστικά μήκη (NL) σε mm	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Ονομαστικά πλάτη σε mm	2.000, 2.250, 2.400
Συνολικό ύψος	600 mm
	700 mm/725 mm1⁾	έως 2.500 mm (NL)
	800 mm /830 mm2⁾	σε 3.000 mm (NL)
	900 mm/1200 mm3⁾	από 3.500 mm (NL)
	Μήκος σφήνας τροφοδοσίας/αναδίπλωσης σε mm	500
	Παροχή ρεύματος	3 N~400 V/50 Hz/16 A
	Κατηγορία προστασίας	IP 65
	Ισχύς κινητήρα σε kW	max. 1,5
Χαρακτηριστικό σχεδιασμού	Πλάκα περσίδας πλατώ σε mm	10/12
Χαρακτηριστικό σχεδιασμού	Πλάκα επένδυσης σφήνας τροφοδοσίας/αναδίπλωσης σε mm	15/17
Τιμές γεφύρωσης προς τα πάνω/κάτω (τροφοδοσία 1000 mm)	Ονομαστικό μήκος 2000, συνολικό ύψος 600
	Ονομαστικό μήκος 2000, συνολικό ύψος 700 /7251⁾/8302⁾	300/400
	Ονομαστικό μήκος 2250, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 700 /7251⁾/8302⁾	300/400
	Ονομαστικό μήκος 2750, συνολικό ύψος 600
	Ονομαστικό μήκος 2750, συνολικό ύψος 700
	Ονομαστικό μήκος 3000, συνολικό ύψος 600
	Ονομαστικό μήκος 3000, συνολικό ύψος 700/7251⁾/8302⁾
	Ονομαστικό μήκος 3000, συνολικό ύψος 800 /9002⁾	370/400
	Ονομαστικό μήκος 3500, συνολικό ύψος 800
	Ονομαστικό μήκος 3500, συνολικό ύψος 900/12003⁾	450/400
	Ονομαστικό μήκος 4000, συνολικό ύψος 900/12003⁾	450/400
	Ονομαστικό μήκος 4500, συνολικό ύψος 900/12003⁾	450/400
	Ονομαστικό μήκος 5000, συνολικό ύψος 1200
	Μέγιστη επιτρεπόμενη κλίση σύμφωνα με το EN 1398	12,5 %
	Σύστημα ελέγχου	Novo i-Vision
	Έκδοση Novo i-Vision	TA \| o TAD
	Διεπαφή επικοινωνίας Novoferm (NCI)	●
Χρώματα	RAL 5010 (μπλε γεντιανό)	●
	RAL 7016 (γκρι ανθρακί)	●
	RAL 9005 (μαύρο)	●
	Άλλα χρώματα RAL	o
	γαλβανισμένο	o
● Στάνταρ o Επιλογή 1) Μόνο P1320 2) Μόνο L730i 3) Μόνο VL6020 4) Ταχύτητα τροφοδοσίας 700/1.000 όπως για το L730i ISO

Τεχνικά στοιχεία NovoDock P1530

	Χαρακτηριστικά προϊόντος	P1530
	με τροφοδοσία	●
	με σφήνα αναδίπλωσης
	Αποβάθρα ISO
Προαιρετικά πακέτα	^GreenPlus	o
	^GreenSLOD	o
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Ονομαστικό φορτίο σύμφωνα με το EN 1398 σε kN	60
	Ονομαστικά μήκη (NL) σε mm	2.000, 2.440 (2.500), 3.000
	Ονομαστικά πλάτη σε mm	2.000, 2.200, 2.250
Συνολικό ύψος	600 mm
	700 mm/725 mm1⁾	έως 3.000 mm (NL)
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Μήκος σφήνας τροφοδοσίας/αναδίπλωσης σε mm	● 500 / o 1.000
	Παροχή ρεύματος	3 N~400 V/50 Hz/16 A
	Κατηγορία προστασίας	IP 65
	Ισχύς κινητήρα σε kW	max. 1,5
Χαρακτηριστικό σχεδιασμού	Πλάκα περσίδας πλατώ σε mm	8/10
Χαρακτηριστικό σχεδιασμού	Πλάκα επένδυσης σφήνας τροφοδοσίας/αναδίπλωσης σε mm	12/14
Τιμές γεφύρωσης προς τα πάνω/κάτω (τροφοδοσία 1000 mm)	Ονομαστικό μήκος 2000, συνολικό ύψος 600
	Ονομαστικό μήκος 2000, συνολικό ύψος 700 /7251⁾/8302⁾	360 (460)/380 (430)
	Ονομαστικό μήκος 2250, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 700 /7251⁾/8302⁾	470 (590)/350 (390)
	Ονομαστικό μήκος 2750, συνολικό ύψος 600
	Ονομαστικό μήκος 2750, συνολικό ύψος 700
	Ονομαστικό μήκος 3000, συνολικό ύψος 600
	Ονομαστικό μήκος 3000, συνολικό ύψος 700/7251⁾/8302⁾	480 (590)/400 (380)
	Ονομαστικό μήκος 3000, συνολικό ύψος 800 /9002⁾
	Ονομαστικό μήκος 3500, συνολικό ύψος 800
	Ονομαστικό μήκος 3500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4000, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 5000, συνολικό ύψος 1200
	Μέγιστη επιτρεπόμενη κλίση σύμφωνα με το EN 1398	12,5 %
	Σύστημα ελέγχου	Novo SuperVision 5
	Έκδοση Novo i-Vision	o TA \| o TAD
	Διεπαφή επικοινωνίας Novoferm (NCI)	o
Χρώματα	RAL 5010 (γαλάζιο γεντιανό)	●
	RAL 7016 (γκρι ανθρακί)	●
	RAL 9005 (μαύρο)	●
	Άλλα χρώματα RAL	o
	γαλβανισμένο	o
● Στάνταρ o Επιλογή 1) Μόνο P1320 2) Μόνο L730i 3) Μόνο VL6020 4) Ταχύτητα τροφοδοσίας 700/1.000 όπως για το L730i ISO

Τεχνικά στοιχεία NovoDock VL6020

	Χαρακτηριστικά προϊόντος	VL6020
	με τροφοδοσία	●
	με σφήνα αναδίπλωσης
	Αποβάθρα ISO
Προαιρετικά πακέτα	^GreenPlus
	^GreenSLOD
	^IsoPlus
	^DoorPlus
	^SafetyPlus
	Ονομαστικό φορτίο σύμφωνα με το EN 1398 σε kN	60/20
	Ονομαστικά μήκη (NL) σε mm	3.500, 4.000, 4.500, 5.000
	Ονομαστικά πλάτη σε mm	2.000
Συνολικό ύψος	600 mm
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾	έως 5.000 mm (NL)
	Μήκος σφήνας τροφοδοσίας/αναδίπλωσης σε mm	● 500 / o 1.000
	Παροχή ρεύματος	3 N~400 V/50 Hz/16 A
	Κατηγορία προστασίας	IP 54
	Ισχύς κινητήρα σε kW	max. 1,5
Χαρακτηριστικό σχεδιασμού	Πλάκα περσίδας πλατώ σε mm	8/10
Χαρακτηριστικό σχεδιασμού	Πλάκα επένδυσης σφήνας τροφοδοσίας/αναδίπλωσης σε mm	15/17
Τιμές γεφύρωσης προς τα πάνω/κάτω (τροφοδοσία 1000 mm)	Ονομαστικό μήκος 2000, συνολικό ύψος 600
	Ονομαστικό μήκος 2000, συνολικό ύψος 700 /7251⁾/8302⁾
	Ονομαστικό μήκος 2250, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 700 /7251⁾/8302⁾
	Ονομαστικό μήκος 2750, συνολικό ύψος 600
	Ονομαστικό μήκος 2750, συνολικό ύψος 700
	Ονομαστικό μήκος 3000, συνολικό ύψος 600
	Ονομαστικό μήκος 3000, συνολικό ύψος 700/7251⁾/8302⁾
	Ονομαστικό μήκος 3000, συνολικό ύψος 800 /9002⁾
	Ονομαστικό μήκος 3500, συνολικό ύψος 800
	Ονομαστικό μήκος 3500, συνολικό ύψος 900/12003⁾	400/600
	Ονομαστικό μήκος 4000, συνολικό ύψος 900/12003⁾	400/650
	Ονομαστικό μήκος 4500, συνολικό ύψος 900/12003⁾	400/750
	Ονομαστικό μήκος 5000, συνολικό ύψος 1200	400/775
	Μέγιστη επιτρεπόμενη κλίση σύμφωνα με το EN 1398	12,5 %
	Σύστημα ελέγχου	Χειριστήριο 5 κουμπιών
	Έκδοση Novo i-Vision
	Διεπαφή επικοινωνίας Novoferm (NCI)
Χρώματα	RAL 5010 (μπλε γεντιανό)	●
	RAL 7016 (γκρι ανθρακί)	●
	RAL 9005 (μαύρο)	●
	Άλλα χρώματα RAL	o
	γαλβανισμένο	o
● Στάνταρ o Επιλογή 1) Μόνο P1320 2) Μόνο L730i 3) Μόνο VL6020 4) Ταχύτητα τροφοδοσίας 700/1.000 όπως για το L730i ISO

Τεχνικά στοιχεία NovoDock L320

	Χαρακτηριστικά προϊόντος	L320
	με τροφοδοσία
	με αναδιπλούμενη σφήνα	●
	Αποβάθρα ISO
Προαιρετικά πακέτα	^GreenPlus	o
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Ονομαστικό φορτίο σύμφωνα με το EN 1398 σε kN	60
	Ονομαστικά μήκη (NL) σε mm	2.000, 2.500, 2.750, 3.000
	Ονομαστικά πλάτη σε mm	2.000, 2.100, 2.250
Συνολικό ύψος	600 mm	έως 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Μήκος σφήνας τροφοδοσίας/αναδίπλωσης σε mm	400
	Παροχή ρεύματος	3 N~400 V/50 Hz/16 A
	Κατηγορία προστασίας	IP 65
	Ισχύς κινητήρα σε kW	max. 0,75
Χαρακτηριστικό σχεδιασμού	Πλάκα περσίδας πλατώ σε mm	6/8
Χαρακτηριστικό σχεδιασμού	Πλάκα επένδυσης σφήνας τροφοδοσίας/αναδίπλωσης σε mm	12/14
Τιμές γεφύρωσης προς τα πάνω/κάτω (τροφοδοσία 1000 mm)	Ονομαστικό μήκος 2000, συνολικό ύψος 600	360/300
	Ονομαστικό μήκος 2000, συνολικό ύψος 700 /7251⁾/8302⁾
	Ονομαστικό μήκος 2250, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 600	380/270
	Ονομαστικό μήκος 2500, συνολικό ύψος 700 /7251⁾/8302⁾
	Ονομαστικό μήκος 2750, συνολικό ύψος 600	390/270
	Ονομαστικό μήκος 2750, συνολικό ύψος 700
	Ονομαστικό μήκος 3000, συνολικό ύψος 600	400/260
	Ονομαστικό μήκος 3000, συνολικό ύψος 700/7251⁾/8302⁾
	Ονομαστικό μήκος 3000, συνολικό ύψος 800 /9002⁾
	Ονομαστικό μήκος 3500, συνολικό ύψος 800
	Ονομαστικό μήκος 3500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4000, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 5000, συνολικό ύψος 1200
	Μέγιστη επιτρεπόμενη κλίση σύμφωνα με το EN 1398	12,5 %
	Σύστημα ελέγχου	Novo Classic Plus
	Έκδοση Novo i-Vision	o HA \| o HAD
	Διεπαφή επικοινωνίας Novoferm (NCI)	o
Χρώματα	RAL 5010 (γαλάζιο γεντιανό)	●
	RAL 7016 (γκρι ανθρακί)	●
	RAL 9005 (μαύρο)	●
	Άλλα χρώματα RAL	o
	γαλβανισμένο	o
● Στάνταρ o Επιλογή 1) Μόνο P1320 2) Μόνο L730i 3) Μόνο VL6020 4) Ταχύτητα τροφοδοσίας 700/1.000 όπως για το L730i ISO

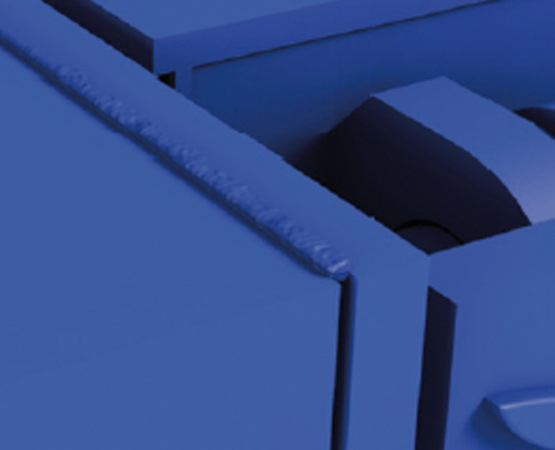

Τεχνικά στοιχεία NovoDock L320R

	Χαρακτηριστικά προϊόντος	L320R
	με τροφοδοσία
	με αναδιπλούμενη σφήνα	●
	Αποβάθρα ISO
Προαιρετικά πακέτα	^GreenPlus	o
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Ονομαστικό φορτίο σύμφωνα με το EN 1398 σε kN	60
	Ονομαστικά μήκη (NL) σε mm	2.000, 2.500, 2.750, 3.000
	Ονομαστικά πλάτη σε mm	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250
Συνολικό ύψος	600 mm	έως 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Μήκος σφήνας τροφοδοσίας/αναδίπλωσης σε mm	400
	Παροχή ρεύματος	3 N~400 V/50 Hz/16 A
	Κατηγορία προστασίας	IP 65
	Ισχύς κινητήρα σε kW	max. 0,75
Χαρακτηριστικό σχεδιασμού	Πλάκα περσίδας πλατώ σε mm	6/8
Χαρακτηριστικό σχεδιασμού	Πλάκα επένδυσης σφήνας τροφοδοσίας/αναδίπλωσης σε mm	12/14
Τιμές γεφύρωσης προς τα πάνω/κάτω (τροφοδοσία 1000 mm)	Ονομαστικό μήκος 2000, συνολικό ύψος 600	360/300
	Ονομαστικό μήκος 2000, συνολικό ύψος 700 /7251⁾/8302⁾
	Ονομαστικό μήκος 2250, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 600	380/270
	Ονομαστικό μήκος 2500, συνολικό ύψος 700 /7251⁾/8302⁾
	Ονομαστικό μήκος 2750, συνολικό ύψος 600	390/270
	Ονομαστικό μήκος 2750, συνολικό ύψος 700
	Ονομαστικό μήκος 3000, συνολικό ύψος 600	400/260
	Ονομαστικό μήκος 3000, συνολικό ύψος 700/7251⁾/8302⁾
	Ονομαστικό μήκος 3000, συνολικό ύψος 800 /9002⁾
	Ονομαστικό μήκος 3500, συνολικό ύψος 800
	Ονομαστικό μήκος 3500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4000, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 5000, συνολικό ύψος 1200
	Μέγιστη επιτρεπόμενη κλίση σύμφωνα με το EN 1398	12,5 %
	Σύστημα ελέγχου	Novo Classic Plus
	Έκδοση Novo i-Vision	o HA \| o HAD
	Διεπαφή επικοινωνίας Novoferm (NCI)	o
Χρώματα	RAL 5010 (γαλάζιο γεντιανό)	●
	RAL 7016 (γκρι ανθρακί)	●
	RAL 9005 (μαύρο)	●
	Άλλα χρώματα RAL	o
	γαλβανισμένο	o
● Στάνταρ o Επιλογή 1) Μόνο P1320 2) Μόνο L730i 3) Μόνο VL6020 4) Ταχύτητα τροφοδοσίας 700/1.000 όπως για το L730i ISO

Τεχνικά στοιχεία Novodock L320E

	Χαρακτηριστικά προϊόντος	L320e
	με τροφοδοσία
	με αναδιπλούμενη σφήνα	●
	Αποβάθρα ISO
Προαιρετικά πακέτα	^GreenPlus	o
	^GreenSLOD
	^IsoPlus
	^DoorPlus	o
	^SafetyPlus	o
	Ονομαστικό φορτίο σύμφωνα με το EN 1398 σε kN	60
	Ονομαστικά μήκη (NL) σε mm	2.000, 2.250, 2.500, 3.000
	Ονομαστικά πλάτη σε mm	2.000
Συνολικό ύψος	600 mm	έως 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Μήκος σφήνας τροφοδοσίας/αναδίπλωσης σε mm	400
	Παροχή ρεύματος	3 N~400 V/50 Hz/16 A
	Κατηγορία προστασίας	IP 65
	Ισχύς κινητήρα σε kW	max. 0,75
Χαρακτηριστικό σχεδιασμού	Πλάκα περσίδας πλατώ σε mm	6/8
Χαρακτηριστικό σχεδιασμού	Πλάκα επένδυσης σφήνας τροφοδοσίας/αναδίπλωσης σε mm	12/14
Τιμές γεφύρωσης προς τα πάνω/κάτω (τροφοδοσία 1000 mm)	Ονομαστικό μήκος 2000, συνολικό ύψος 600	360/270
	Ονομαστικό μήκος 2000, συνολικό ύψος 700 /7251⁾/8302⁾
	Ονομαστικό μήκος 2250, συνολικό ύψος 600	360/270
	Ονομαστικό μήκος 2500, συνολικό ύψος 600	330/270
	Ονομαστικό μήκος 2500, συνολικό ύψος 700 /7251⁾/8302⁾
	Ονομαστικό μήκος 2750, συνολικό ύψος 600
	Ονομαστικό μήκος 2750, συνολικό ύψος 700
	Ονομαστικό μήκος 3000, συνολικό ύψος 600	270/270
	Ονομαστικό μήκος 3000, συνολικό ύψος 700/7251⁾/8302⁾
	Ονομαστικό μήκος 3000, συνολικό ύψος 800 /9002⁾
	Ονομαστικό μήκος 3500, συνολικό ύψος 800
	Ονομαστικό μήκος 3500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4000, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 5000, συνολικό ύψος 1200
	Μέγιστη επιτρεπόμενη κλίση σύμφωνα με το EN 1398	12,5 %
	Σύστημα ελέγχου	Novo Classic Plus
	Έκδοση Novo i-Vision	o HA \| o HAD
	Διεπαφή επικοινωνίας Novoferm (NCI)	o
Χρώματα	RAL 5010 (γαλάζιο γεντιανό)	●
	RAL 7016 (γκρι ανθρακί)	●
	RAL 9005 (μαύρο)	●
	Άλλα χρώματα RAL	o
	γαλβανισμένο	o
● Στάνταρ o Επιλογή 1) Μόνο P1320 2) Μόνο L730i 3) Μόνο VL6020 4) Ταχύτητα τροφοδοσίας 700/1.000 όπως για το L730i ISO

Τεχνικά στοιχεία NovoDock P1320

	Χαρακτηριστικά προϊόντος	P1320
	με τροφοδοσία
	με αναδιπλούμενη σφήνα	●
	Αποβάθρα ISO
Προαιρετικά πακέτα	^GreenPlus	o
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Ονομαστικό φορτίο σύμφωνα με το EN 1398 σε kN	60
	Ονομαστικά μήκη (NL) σε mm	2.000, 2.440 (2.500), 3.000
	Ονομαστικά πλάτη σε mm	2.000, 2.200, 2.250
Συνολικό ύψος	600 mm	έως 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Μήκος σφήνας τροφοδοσίας/αναδίπλωσης σε mm	400
	Παροχή ρεύματος	3 N~400 V/50 Hz/16 A
	Κατηγορία προστασίας	IP 65
	Ισχύς κινητήρα σε kW	max. 0,75
Χαρακτηριστικό σχεδιασμού	Πλάκα περσίδας πλατώ σε mm	6/8
Χαρακτηριστικό σχεδιασμού	Πλάκα επένδυσης σφήνας τροφοδοσίας/αναδίπλωσης σε mm	12/14
Τιμές γεφύρωσης προς τα πάνω/κάτω (τροφοδοσία 1000 mm)	Ονομαστικό μήκος 2000, συνολικό ύψος 600
	Ονομαστικό μήκος 2000, συνολικό ύψος 700 /7251⁾/8302⁾	360/320
	Ονομαστικό μήκος 2250, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 700 /7251⁾/8302⁾	380/290
	Ονομαστικό μήκος 2750, συνολικό ύψος 600
	Ονομαστικό μήκος 2750, συνολικό ύψος 700
	Ονομαστικό μήκος 3000, συνολικό ύψος 600
	Ονομαστικό μήκος 3000, συνολικό ύψος 700/7251⁾/8302⁾	400/290
	Ονομαστικό μήκος 3000, συνολικό ύψος 800 /9002⁾
	Ονομαστικό μήκος 3500, συνολικό ύψος 800
	Ονομαστικό μήκος 3500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4000, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 5000, συνολικό ύψος 1200
	Μέγιστη επιτρεπόμενη κλίση σύμφωνα με το EN 1398	12,5 %
	Σύστημα ελέγχου	Novo Classic Plus
	Έκδοση Novo i-Vision	o HA \| o HAD
	Διεπαφή επικοινωνίας Novoferm (NCI)	o
Χρώματα	RAL 5010 (γαλάζιο γεντιανό)	●
	RAL 7016 (γκρι ανθρακί)	●
	RAL 9005 (μαύρο)	●
	Άλλα χρώματα RAL	o
	γαλβανισμένο	o
● Στάνταρ o Επιλογή 1) Μόνο P1320 2) Μόνο L730i 3) Μόνο VL6020 4) Ταχύτητα τροφοδοσίας 700/1.000 όπως για το L730i ISO

Τεχνικά στοιχεία NovoDock L350i

	Χαρακτηριστικά προϊόντος	L350i
	με τροφοδοσία
	με αναδιπλούμενη σφήνα	●
	Αποβάθρα ISO
Προαιρετικά πακέτα	^GreenPlus	●
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus
	^SafetyPlus	o
	Ονομαστικό φορτίο σύμφωνα με το EN 1398 σε kN	100
	Ονομαστικά μήκη (NL) σε mm	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Ονομαστικά πλάτη σε mm	1.750, 2.000, 2.250
Συνολικό ύψος	600 mm	έως 3.000 mm (NL)
	700 mm/725 mm1⁾	έως 3.000 mm (NL)
	800 mm /830 mm2⁾	σε 3.000 mm (NL)
	900 mm/1200 mm3⁾	από 4.000 mm (NL)
	Μήκος σφήνας τροφοδοσίας/αναδίπλωσης σε mm	400
	Παροχή ρεύματος	3 N~400 V/50 Hz/16 A
	Κατηγορία προστασίας	IP 65
	Ισχύς κινητήρα σε kW	max. 1,5
Χαρακτηριστικό σχεδιασμού	Πλάκα περσίδας πλατώ σε mm	8/10
Χαρακτηριστικό σχεδιασμού	Πλάκα επένδυσης σφήνας τροφοδοσίας/αναδίπλωσης σε mm	15/17
Τιμές γεφύρωσης προς τα πάνω/κάτω (τροφοδοσία 1000 mm)	Ονομαστικό μήκος 2000, συνολικό ύψος 600	250/290
	Ονομαστικό μήκος 2000, συνολικό ύψος 700 /7251⁾/8302⁾	290/340
	Ονομαστικό μήκος 2250, συνολικό ύψος 600
	Ονομαστικό μήκος 2500, συνολικό ύψος 600	310/270
	Ονομαστικό μήκος 2500, συνολικό ύψος 700 /7251⁾/8302⁾	360/330
	Ονομαστικό μήκος 2750, συνολικό ύψος 600
	Ονομαστικό μήκος 2750, συνολικό ύψος 700
	Ονομαστικό μήκος 3000, συνολικό ύψος 600	360/270
	Ονομαστικό μήκος 3000, συνολικό ύψος 700/7251⁾/8302⁾	430/330
	Ονομαστικό μήκος 3000, συνολικό ύψος 800 /9002⁾
	Ονομαστικό μήκος 3500, συνολικό ύψος 800	520/350
	Ονομαστικό μήκος 3500, συνολικό ύψος 900/12003⁾
	Ονομαστικό μήκος 4000, συνολικό ύψος 900/12003⁾	570/350
	Ονομαστικό μήκος 4500, συνολικό ύψος 900/12003⁾	620/350
	Ονομαστικό μήκος 5000, συνολικό ύψος 1200
	Μέγιστη επιτρεπόμενη κλίση σύμφωνα με το EN 1398	12,5 %
	Σύστημα ελέγχου	Novo i-Vision
	Έκδοση Novo i-Vision	● HAR1
	Διεπαφή επικοινωνίας Novoferm (NCI)	●
Χρώματα	RAL 5010 (μπλε γεντιανό)	●
	RAL 7016 (γκρι ανθρακί)	●
	RAL 9005 (μαύρο)	●
	Άλλα χρώματα RAL	o
	γαλβανισμένο	o
● Στάνταρ o Επιλογή 1) Μόνο P1320 2) Μόνο L730i 3) Μόνο VL6020 4) Ταχύτητα τροφοδοσίας 700/1.000 όπως για το L730i ISO

Montage

Μέθοδοι εγκατάστασης και λύσεις αντικατάστασης

Παρακάτω θα βρείτε μεθόδους εγκατάστασης και λύσεις αντικατάστασης για τις ισοπεδωτικές αποβάθρες μας.

Μέθοδοι εγκατάστασης ισοπεδωτών αποβάθρας

AX/AZ - ΛΎΣΗ ΑΝΤΑΛΛΑΓΉΣ ΓΙΑ ΣΥΓΚΌΛΛΗΣΗ

Με τη μέθοδο αυτή, η γέφυρα εφοδιάζεται με ένα επίπεδο χαλύβδινο πλαίσιο. Αυτό συγκολλάται στη συνέχεια στο υπάρχον χαλύβδινο προφίλ του δαπέδου της αίθουσας.

Αυτή η παραλλαγή είναι ιδανική για γέφυρες αντικατάστασης, εάν ο σκελετός της παλιάς γέφυρας μπορεί να παραμείνει στο δάπεδο. Η αντικατάσταση μπορεί τότε να πραγματοποιηθεί συνήθως μέσα σε μία ημέρα.

Γωνιακός χάλυβας a = τουλάχιστον 100 mm

BX/BZ - ΠΡΟΚΑΤΑΡΚΤΙΚΌ ΠΛΑΊΣΙΟ ΓΙΑ ΣΥΓΚΌΛΛΗΣΗ

Η γέφυρα κατασκευάζεται με ένα γωνιακό πλαίσιο, τα πόδια του οποίου τοποθετούνται στη συνέχεια στο λεγόμενο προκαταρκτικό πλαίσιο και συγκολλούνται εκεί. Αυτό το προκαταρκτικό πλαίσιο αποτελείται από ένα βραχίονα με προσαρτημένη επίπεδη ράβδο, η οποία τοποθετείται στην πλάκα δαπέδου πριν από την αρμολόγηση. Το προκαταρκτικό πλαίσιο μπορεί επίσης να παραδοθεί από τη Novoferm για εγκατάσταση επί τόπου. Αυτή η παραλλαγή προτιμάται για να μπορεί να ολοκληρωθεί το δάπεδο της αίθουσας ανεξάρτητα από τη γέφυρα.

Η γέφυρα μπορεί στη συνέχεια να παραδοθεί και να εγκατασταθεί σε μεταγενέστερη ημερομηνία.

Χάλυβας γωνίας σύμφωνα με το σχέδιο εγκατάστασης

CX/CZ - ΠΛΑΊΣΙΟ ΓΈΦΥΡΑΣ ΓΙΑ ΣΚΥΡΟΔΈΤΗΣΗ

Τα αγκύρια τοίχου προσαρτώνται στο πλαίσιο της γέφυρας, τα οποία συγκολλούνται στους χαλύβδινους πείρους οπλισμού του χώρου. Το σκυρόδεμα μπορεί στη συνέχεια να χυθεί.

Το ύψος σκυροδέτησης για αυτή την παραλλαγή είναι μέγιστο 110 mm. Το πλεονέκτημα αυτής της παραλλαγής είναι ότι ο λάκκος κατασκευάζεται εύκολα. Επιπλέον, το δάπεδο της αίθουσας μπορεί να είναι πλήρως τελειωμένο εκτός από το περιμετρικό αυλάκι.

a = 100 mm, b = 150 mm

DX/DZ - ΠΛΑΊΣΙΟ ΓΈΦΥΡΑΣ ΓΙΑ ΤΗΝ ΤΟΠΟΘΈΤΗΣΗ ΣΤΟ ΣΚΥΡΌΔΕΜΑ ΓΙΑ ΚΑΤΑΣΚΕΥΈΣ ΑΠΌ ΥΨΗΛΌΤΕΡΟ ΣΚΥΡΌΔΕΜΑ

Αυτή η εκδοχή μοιάζει πολύ με τη μέθοδο CX/CZ που περιγράφεται παραπάνω και διαφέρει μόνο στο ύψος σκυροδέτησης. Το υπερυψωμένο πλαίσιο παρέχεται με βίδες ισοστάθμισης στα πλάγια και στο πίσω μέρος. Με αυτή την παραλλαγή μπορούν να καλυφθούν δομές δαπέδου 100 - 250 mm.

Αυτή η μέθοδος χρησιμοποιείται συχνά για μεγαλύτερες ποσότητες και τη χρήση προκατασκευασμένων στοιχείων σκυροδέματος.

a = 100 έως 250 mm (ύψος σκυροδέτησης)

EX/EZ - ΜΟΝΤΈΛΟ ΚΟΥΤΙΟΎ ΓΙΑ ΤΗΝ ΤΟΠΟΘΈΤΗΣΗ ΣΕ ΣΚΥΡΌΔΕΜΑ

Σε αυτή την παραλλαγή, η γέφυρα φόρτωσης σχεδιάζεται ως κουτί που είναι κλειστό από τρεις πλευρές. Αυτό στερεώνεται στο δάπεδο, συνδέεται με τον οπλισμό και στη συνέχεια χρησιμεύει ως ξυλότυπος. Με αυτή την πολύ απλή μέθοδο, η γέφυρα παραδίδεται και εγκαθίσταται στην πρώιμη φάση κατασκευής. Συνεπώς, μπορεί να παραλειφθεί η χρονοβόρα κατασκευή ενός λάκκου.

Λόγω της απλότητάς της, η μέθοδος αυτή χρησιμοποιείται σήμερα συχνά για την εκ των υστέρων τοποθέτηση γεφυρών σε υφιστάμενα κτίρια και έτοιμα δάπεδα.

FX/FZ - ΠΛΑΊΣΙΟ ΓΈΦΥΡΑΣ ΩΣ ΜΟΝΤΈΛΟ ΔΑΠΈΔΟΥ

Σε αυτόν τον σχεδιασμό, η γέφυρα συγκολλάται στα χαλύβδινα προφίλ του δαπέδου του λάκκου στο μπροστινό μέρος. Η γέφυρα στηρίζεται στο δάπεδο του λάκκου ή, στην περίπτωση γεφυρών που μπορούν να οδηγηθούν από κάτω, σε μια βάση τοίχου στο πίσω μέρος. Ως περιμετρικές γωνίες προστασίας των άκρων στο δάπεδο συνιστώνται οι τριπλευρές περιμετρικές γωνίες προστασίας στο δάπεδο του λάκκου.

Αυτή η παραλλαγή χρησιμοποιείται συχνότερα όταν δεν είναι απαραίτητο να οδηγηθεί από κάτω.

Γωνιακός χάλυβας a=50mm, s=5mm

Λύσεις αντικατάστασης Ισοπεδωτές αποβάθρας

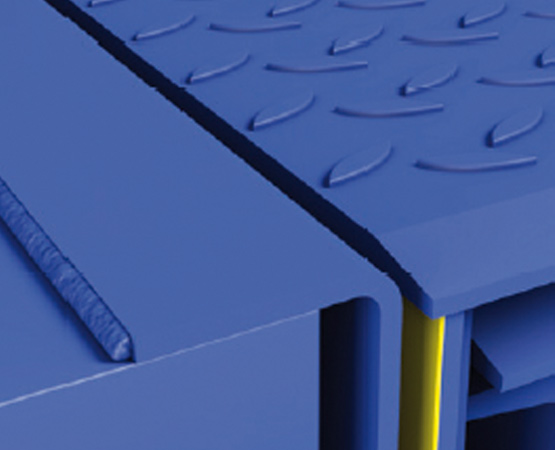

Η ΕΥΚΟΛΥΤΕΡΗ ΚΑΙ ΓΡΗΓΟΡΗ ΑΝΤΙΚΑΤΑΣΤΑΣΗ Χάρη στη νέα παραλλαγή πλαισίου GZ, ένα υπάρχον σύστημα ισοπέδωσης αποβάθρας μπορεί να αντικατασταθεί στον συντομότερο δυνατό χρόνο. Τα πλαϊνά γωνιακά πλαίσια στηρίζονται στο υπάρχον χαλύβδινο πλαίσιο και μπορούν να συγκολληθούν μετά από σύντομη ευθυγράμμιση. Το οπίσθιο επίπεδο χαλύβδινο πλαίσιο παρέχει ομαλή μετάβαση από το δάπεδο της αποθήκης στο νέο εξισωτή αποβάθρας.

ΠΛΕΟΝΕΚΤΉΜΑΤΑ ΤΟΥ ΠΡΟΪΌΝΤΟΣ

Απλή ευθυγράμμιση
Ανοχές διαστάσεων των γεφυρών
Δεν απαιτείται "αντιστάθμιση" με χαλύβδινες πλάκες
Δεν υπάρχουν κενά αέρα στα πλευρικά τμήματα του πλαισίου

Το L530R με τροφοδοσία και πλαίσιο GZ

Το L320R με αναδιπλούμενη σφήνα και πλαίσιο GZ.

GZ - Λύση ανταλλαγής για συγκόλληση ως βάση.

Έχουμε προκαλέσει το ενδιαφέρον σας;

Η Novoferm συνεργάζεται με ένα ευρύ δίκτυο εξειδικευμένων αντιπροσώπων στη Γερμανία - στη γειτονιά σας. Οι εξουσιοδοτημένοι ειδικοί αντιπρόσωποι της Novoferm προσφέρουν επαγγελματικές συμβουλές, πωλήσεις, μετρήσεις, εγκατάσταση, αποσυναρμολόγηση και φιλική προς το περιβάλλον διάθεση των προϊόντων μας σε ανταγωνιστικές τιμές all-inclusive.

Θα χαρούμε να σας βοηθήσουμε.

Επικοινωνήστε μαζί μας Ζητήστε προσφορά Παραγγελία φυλλαδίου Αίτηση εγγράφων σχεδιασμού
