ΧΑΛΥΒΔΙΝΑ ΠΛΑΙΣΙΑ

ΆΝΕΤΟ. ΑΞΙΟΠΙΣΤΟΣ. ΑΤΟΜΙΚΑ.

Ισχυρά πλαίσια που μπορούν να αντέξουν τα πάντα. Το να μπορείς να βασίζεσαι στην ποιότητα μακροπρόθεσμα δεν είναι μόνο ένα καθησυχαστικό συναίσθημα, αλλά εξοικονομεί επίσης πολλά χρήματα μακροπρόθεσμα!

Όπως συμβαίνει και με άλλες βασικές πτυχές των κτιριακών υπηρεσιών (θέρμανση, υδραυλικά, ηλεκτρικά), η ποιότητα είναι το μέτρο όλων των πραγμάτων όταν πρόκειται για κουφώματα.

Ένα καλό χαλύβδινο πλαίσιο είναι σταθερό ως προς τις διαστάσεις, κρατάει το φύλλο της πόρτας με ασφάλεια στη θέση του και μπορεί να παραμείνει στη θέση του ακόμη και αν αλλάξει το φύλλο της πόρτας. Στη Novoferm, "ένα καλό πλαίσιο" σημαίνει: ταιριάζει μια για πάντα, είναι στιβαρό και σταθερό και μπορεί πραγματικά να αντέξει τα πάντα στην καθημερινή ζωή!

Γιατί χαλύβδινα πλαίσια από τη Novoferm;

ΠΟΙΚΙΛΟΜΟΡΦΊΑ ΚΑΙ ΑΝΘΕΚΤΙΚΌΤΗΤΑ

Η Novoferm σας προσφέρει κουφώματα για όλες τις περιπτώσεις τοποθέτησης σε κουφώματα, τοιχοποιία και ειδικές περιπτώσεις. Είναι στιβαρά, διαστατικά σταθερά και προστατεύονται από τη διάβρωση με γαλβανισμένη εν θερμώ λαμαρίνα κατά DIN EN 10142, πάχους λαμαρίνας 1,5 ή 2,0 mm, με υψηλής ποιότητας αστάρι ως ιδανική βάση για την τελική στρώση χρώματος.

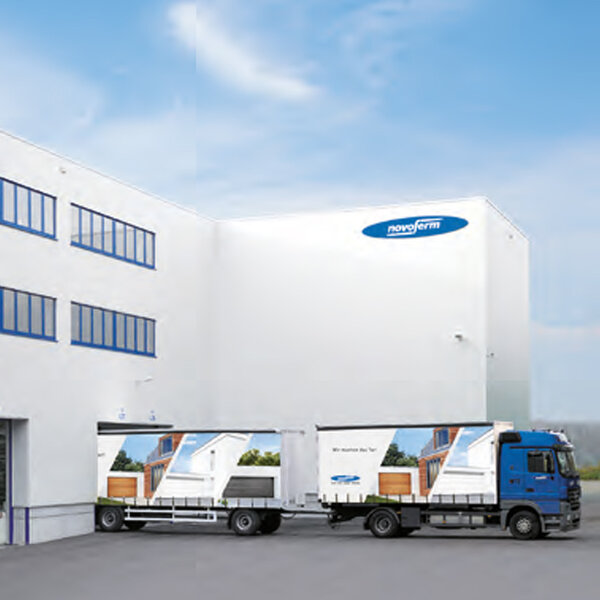

ΠΌΡΤΕΣ, ΠΎΛΕΣ, ΚΟΥΦΏΜΑΤΑ ΑΠΕΥΘΕΊΑΣ ΑΠΌ ΤΟ ΑΠΌΘΕΜΑ

Περισσότερα από 1.000 προϊόντα είναι διαθέσιμα στο νέο μας κέντρο logistics, όλα κατασκευασμένα σε τέσσερις γερμανικές εγκαταστάσεις παραγωγής.

ΑΚΡΊΒΕΙΑ ΔΙΑΣΤΆΣΕΩΝ

Τα κουφώματα Novoferm χαρακτηρίζονται από ακριβή γεωμετρία προφίλ και ακρίβεια διαστάσεων, τηρώντας τα στενότερα όρια ανοχής (πρότυπα EN DIN / εργοστασιακά πρότυπα Novoferm).

ΠΡΟΓΡΆΜΜΑΤΑ ΤΑΧΕΊΑΣ ΠΑΡΆΔΟΣΗΣ

Επωφεληθείτε από τα προγράμματα ταχείας παράδοσης για πολλές παραλλαγές και σχέδια πλαισίων.

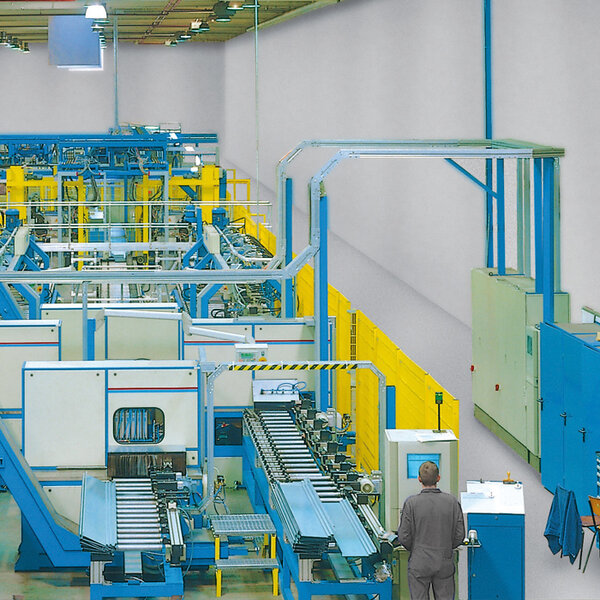

ΠΑΡΑΓΩΓΉ ΠΛΑΙΣΊΟΥ ΥΨΗΛΉΣ ΤΕΧΝΟΛΟΓΊΑΣ

1. αλάνθαστη επιλογή δεδομένων μέσω γραμμωτού κώδικα
2. σήμανση προϊόντων με εκτυπωτή λέιζερ
3. πλήρως αυτόματη εισαγωγή των κομματιών
4. απόλυτη ακρίβεια προσαρμογής

NOVOFERM ZARGEN-COMPENDIUM

Μπορείτε να βρείτε το πλήρες πρόγραμμα πλαισίου Novoferm στο extranet. Εκεί θα βρείτε μια πληθώρα δωρεάν και αποτελεσματικών εργαλείων με τα οποία μπορείτε να επηρεάσετε θετικά τις αγοραστικές αποφάσεις των πελατών σας.

ΤΟ ΠΛΑΊΣΙΟ ΤΗΣ ΕΠΙΛΟΓΉΣ ΣΑΣ

Η Novoferm προσφέρει όχι μόνο μια ευρεία γκάμα κουφωμάτων, αλλά και ακριβώς το κατάλληλο προϊόν για όλους τους απαιτούμενους τύπους τοίχων. Επιπλέον, τα υψηλά ποιοτικά μας πρότυπα εγγυώνται γρήγορη εγκατάσταση, υψηλή σταθερότητα και ανθεκτικότητα. Τα στιβαρά κουφώματα Novoferm θα αντέξουν πολλές γενιές θυρών.

ΓΙΑ ΈΝΑ ΒΙΏΣΙΜΟ ΜΈΛΛΟΝ

Τα προϊόντα μας πληρούν τις απαιτήσεις για μια περιβαλλοντική δήλωση προϊόντος (ΠΔΠ) σύμφωνα με το ISO 14025 και το EN 15804 του προγράμματος για περιβαλλοντικές δηλώσεις προϊόντων του Institut Bauen und Umwelt e.V. (IBU) με βάση το πρότυπο EN 15804.

ΠΔΠ σύμφωνα με το ISO 14025 και το EN 15804 Αξιολόγηση κύκλου ζωής σύμφωνα με το DIN ISO 14040/ 14044I / Κανόνες κατηγορίας προϊόντος (PCR) Πόρτες

NOBLE IN STEEL

Οι σκελετοί από ανοξείδωτο χάλυβα ολοκληρώνουν το πρόγραμμα σκελετών Novoferm. Αυτά τα πλαίσια διατίθενται σε αποκλειστικές διατομές και έχουν πάχος φύλλου μεταξύ 1,5 mm και 2 mm, ανάλογα με την έκδοση. Ρωτήστε τον εξειδικευμένο αντιπρόσωπο της Novoferm για όλες τις λεπτομέρειες του εξοπλισμού και τις πιθανές εφαρμογές.

ΔΕΊΞΤΕ ΑΤΟΜΙΚΌΤΗΤΑ

Ένα πλαίσιο πόρτας και η πόρτα που συνδέεται με αυτό είναι σαν μια επαγγελματική κάρτα. Και επομένως θα πρέπει επίσης να ταιριάζουν με το αντίστοιχο σπίτι, το δωμάτιο και τον χρήστη. Η Novoferm προσφέρει επομένως όλα τα χρώματα RAL της επιλογής σας, σχέδιο RAL, μεταλλικά χρώματα και άλλα για ειδική προστασία. Είναι δυνατή η χρήση σκόνης κατά του γκράφιτι.
Τα χρωματιστά πλαίσια προσφέρουν τα ακόλουθα πλεονεκτήματα:
- Επίστρωση σε σκόνη με την υψηλότερη έγκριση με έγκριση GSB
- Εξαιρετική αντοχή στις καιρικές συνθήκες
- Υψηλή στιλπνότητα και σταθερότητα χρώματος
- Πολύ καλή πρόσφυση
- Καλές ιδιότητες διάβρωσης
- Υψηλή επιφανειακή σκληρότητα με καλές μηχανικές τιμές
- Εξαιρετική αντοχή στην τριβή
- Θερμοκρασία καύσης 195° C

Επισκόπηση των τύπων πλαισίων

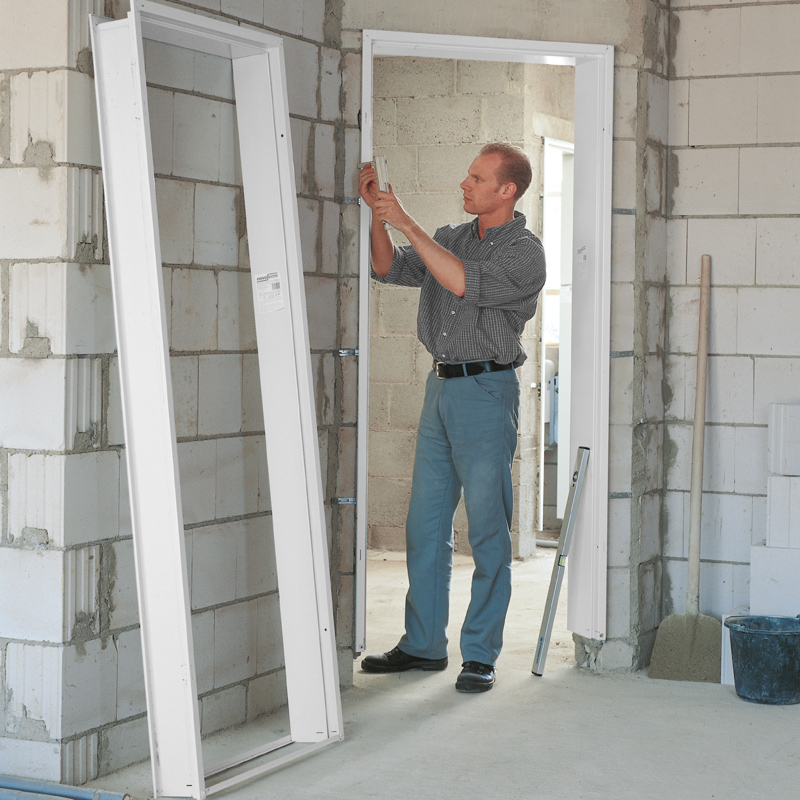

Τοιχοποιίες, στιβαρές και σταθερές σε αξία - αυτή είναι η παραδοσιακή, σταθερή μέθοδος κατασκευής. Τα σύγχρονα χαλύβδινα πλαίσια τοιχοποιίας από τη Novoferm είναι εξίσου σταθερά - ιδανικά για όλες τις πόρτες.

Τα κουφώματα μπορούν να χρησιμοποιηθούν γρήγορα και εύκολα σε κατασκευές από γυψοσανίδα ή σε ελαφρούς τοίχους από καρφιά. Αυτό καθιστά εύκολη την εκπλήρωση των απαιτήσεων νέων χώρων διαβίωσης ή εργασίας.

Αποσυναρμολογημένα πλαίσια για όλους τους τύπους τοίχων, πολλά πλαίσια Novoferm διατίθενται επίσης αποσυναρμολογημένα κατόπιν αιτήματος. Οι παραλλαγές κουφωμάτων σε απόθεμα μπορούν να παραδοθούν απευθείας στον παραλήπτη με υπηρεσία δεμάτων σε πολύ σύντομο χρονικό διάστημα.

Σημαντικότερα σημεία Αποσυναρμολογημένα πλαίσια

Αυτό το βίντεο από τον τομέα των κουφωμάτων δείχνει τα πλεονεκτήματα των "αποσυναρμολογημένων κουφωμάτων" όσον αφορά τη μεταφορά, το χειρισμό και τη συναρμολόγηση.

Μπορείτε να βρείτε περαιτέρω κινούμενα σχέδια στη διεύθυνση

https://www.youtube.com/NovofermVideos

ΚΥΡΙΌΤΕΡΑ ΣΗΜΕΊΑ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ

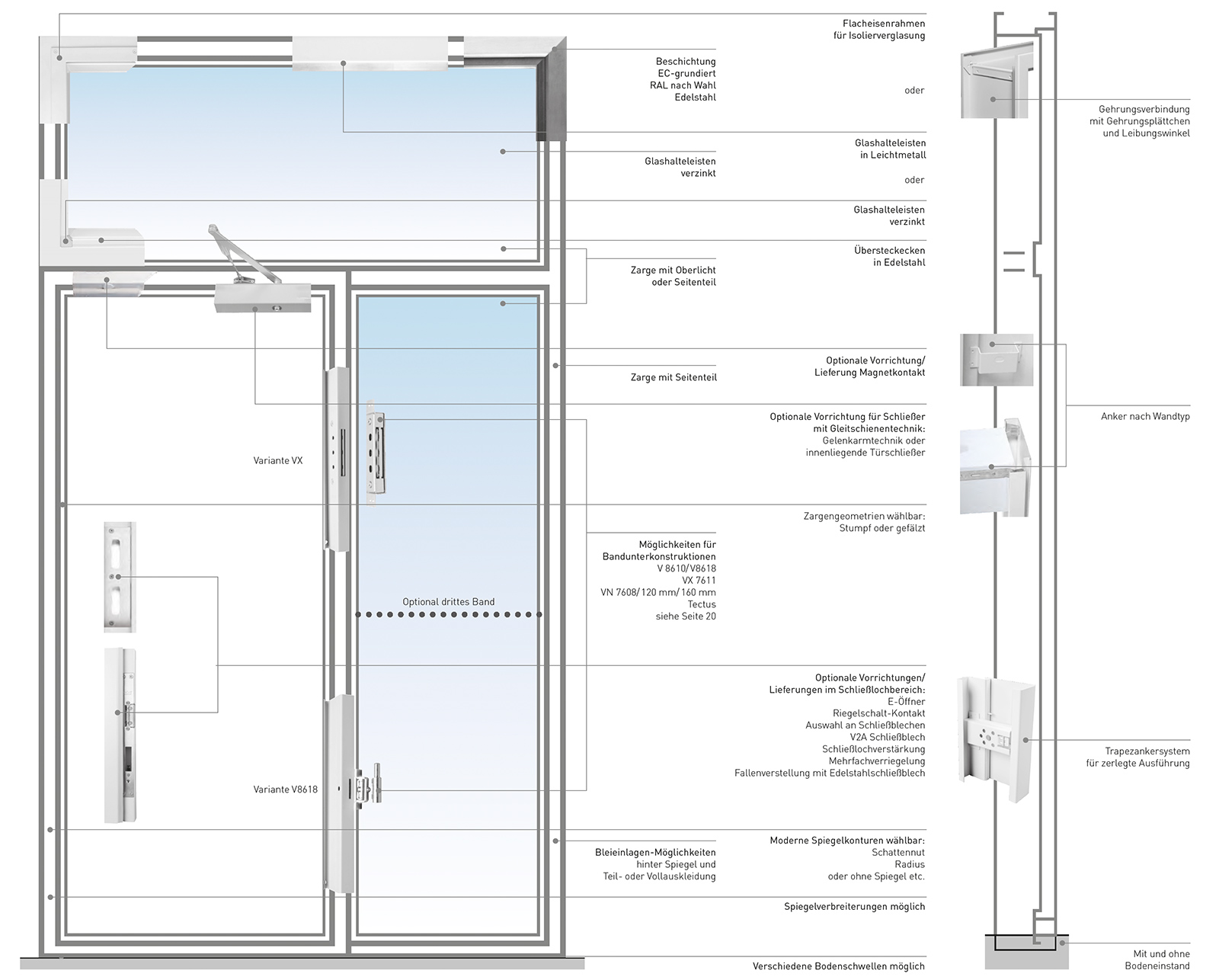

Τελειότητα γύρω από το πλαίσιο Novoferm

Προγράμματα ταχείας παράδοσης

ΤΥΠΟΠΟΙΗΜΈΝΑ ΠΛΑΊΣΙΑ

Διατίθενται: Ειδικά πλαίσια με τυποποιημένο προφίλ σε τυποποιημένα πλάτη

ως γωνιακά πλαίσια
ως πλαίσια τοιχοποιίας
ως πλαίσια για καρφιά σε σχεδιασμό ενός και δύο τμημάτων

Σχεδιασμός: Φαλτσογωνίες, πάχος λαμαρίνας 1,5 mm, γαλβανισμένες και ασταρωμένεςΕπιβάρυνση εξπρές: 10 % επί της μικτής τιμής καταλόγουΠαράδοσηεξπρές: Μέχρι 20 πλαίσια, μεγαλύτερες ποσότητες κατόπιν αιτήματος.

Επιλέξτε από τα ακόλουθα προαιρετικά πρόσθετα:

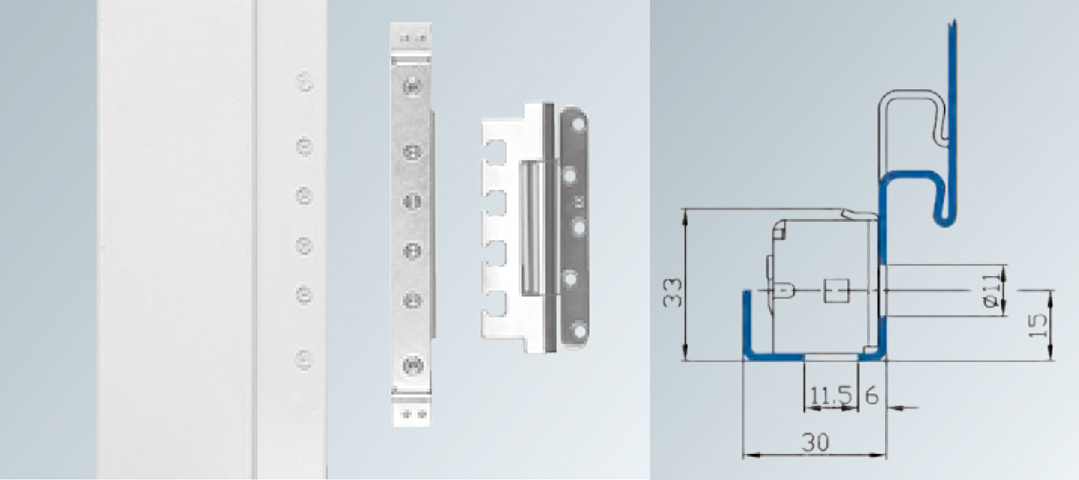

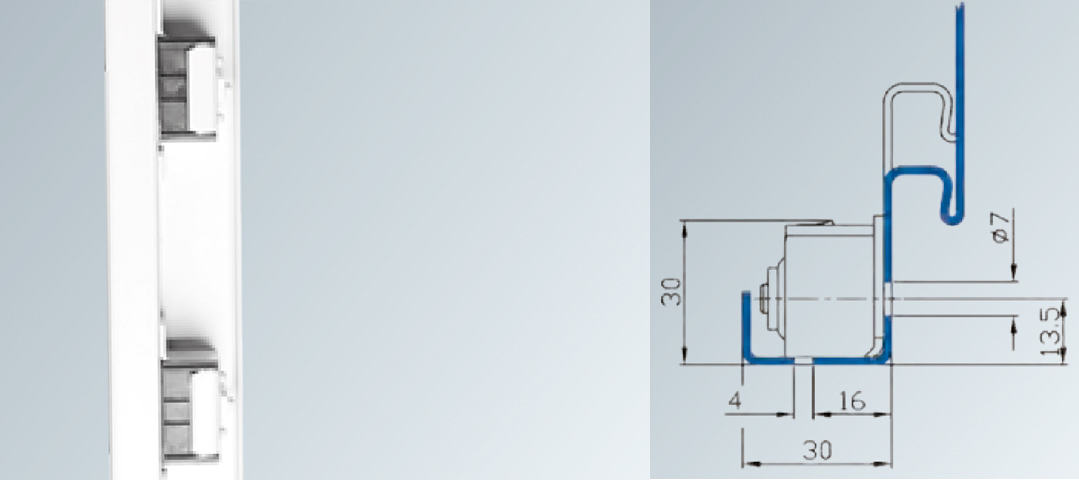

Εναλλακτικές υποκατασκευές μεντεσέδων (VNGR, VNKL, VS 8939, VX)
Ενίσχυση οπής ασφάλισης MSK 412
Μεταβλητό ύψος λαβής μοχλού
Κλείδωμα πολλαπλών σημείων 15 x 20 mm, οπή με εγκοπή (Προσοχή: Παρακαλούμε προσδιορίστε τον τύπο κατά την παραγγελία)
Μεταβλητή εσοχή δαπέδου
Πλάτος BRM έως 1.375 mm
Πλαίσιο έως 2.250 mm ύψος BRM
Εξάρτημα για το πρότυπο OTS

Εξατομικευμένη εφοδιαστική: Παραγγελία έως τις 9.00 π.μ. - χρόνος παραγωγής 3 ημέρες. Την 4η ημέρα μετά την παραγγελία στην περιφερειακή αποθήκη. Παράδοση από την περιφερειακή αποθήκη σύμφωνα με το γνωστό σχέδιο διαδρομής. Άμεση παράδοση από το εργοστάσιο την 4η ημέρα μετά την παραγγελία: Μπορεί να συνδυαστεί με τυποποιημένα είδη από ένα μέτρο φόρτωσης.

Αποσυναρμολογημένο πλαίσιο απευθείας στον παραλήπτη + 3 ημέρες.

ΕΙΔΙΚΟ ΖΑΡΓΚΕΝ

Διατίθενται: Ειδικά πλαίσια σε μονή φαλτσογωνιά, διπλή φαλτσογωνιά, διαμπερή και συνδετικά πλαίσια.

ως γωνιακά πλαίσια
ως πλαίσια τοιχοποιίας σε μονή και διμερή έκδοση
ως πλαίσια για καρφιά σε μονή και διμερή έκδοση

Σχεδιασμός: με φαλτσογωνιές και με συγκόλληση, πάχος φύλλου 1,5 και 2,0 mm, γαλβανισμένα και ασταρωμένα

Επιβάρυνση εξπρές: 10 % επί της ακαθάριστης τιμής καταλόγουΠαράδοσηεξπρές: Μέχρι 20 πλαίσια, μεγαλύτερες ποσότητες κατόπιν αιτήματος.

Επιλέξτε από τα ακόλουθα προαιρετικά πρόσθετα:

- Εναλλακτικές υποκατασκευές μεντεσέδων (VNGR, VNKL, VS 8939, VX)
Ενίσχυση οπής ασφάλισης MSK 412
Μεταβλητό ύψος λαβής μοχλού
Κλείδωμα πολλαπλών σημείων 15 x 20 mm, οπή με εγκοπή (Προσοχή: Παρακαλούμε προσδιορίστε τον τύπο κατά την παραγγελία)
Μεταβλητή εσοχή δαπέδου
Πλάτος BRM έως 2125 mm
Κορνίζα έως 2550 mm ύψος BRM για υψηλό φύλλο πόρτας
Πλάτος 60-500 mm δυνατό να μεταβάλλεται απεριόριστα σε βήματα των 5 mm
Πλάτος άκρης στόματος 10-20 mm δυνατό

Εξατομικευμένη εφοδιαστική: Παραγγελία έως τις 9.00 π.μ. - χρόνος παραγωγής 6 ημέρες. Την 7η ημέρα μετά την παραγγελία στην περιφερειακή αποθήκη. Παράδοση από την περιφερειακή αποθήκη σύμφωνα με το γνωστό σχέδιο διαδρομής. Απευθείας παράδοση δυνατή την 7η ημέρα μετά την παραγγελία από το εργοστάσιο: Μπορεί να συνδυαστεί με τυποποιημένα είδη από ένα μέτρο φόρτωσης.

Αποσυναρμολογημένο πλαίσιο απευθείας στον παραλήπτη + 3 ημέρες.

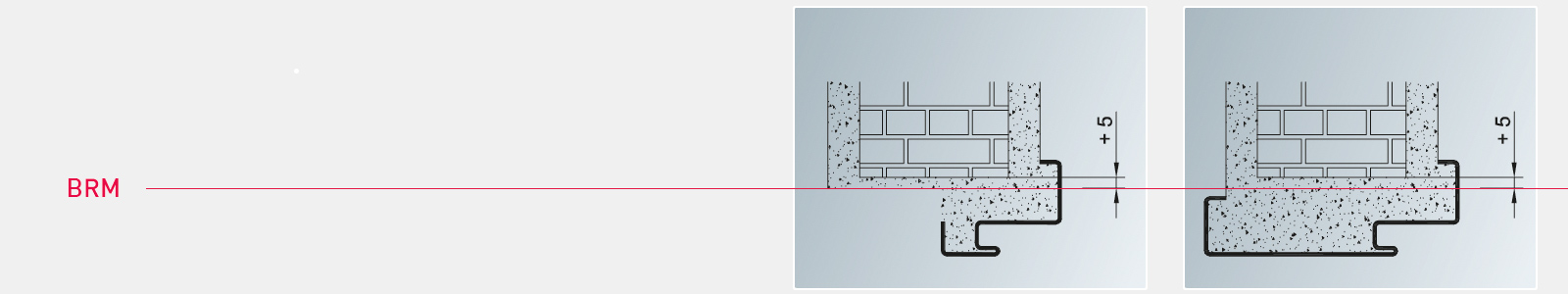

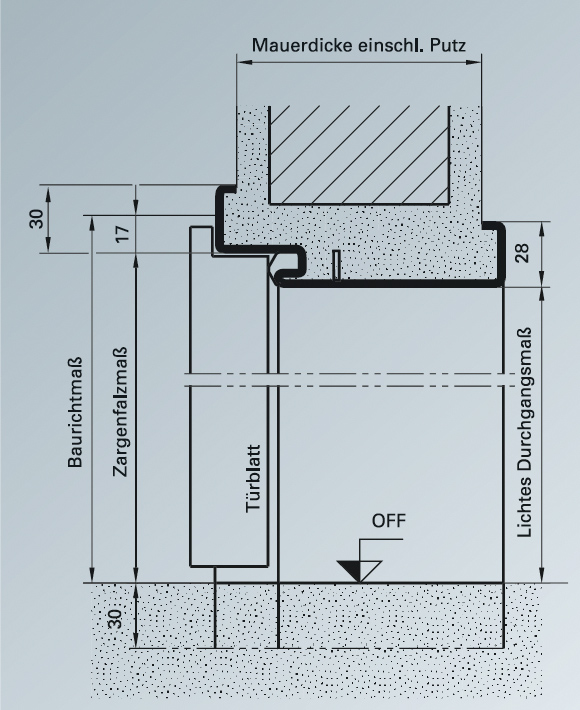

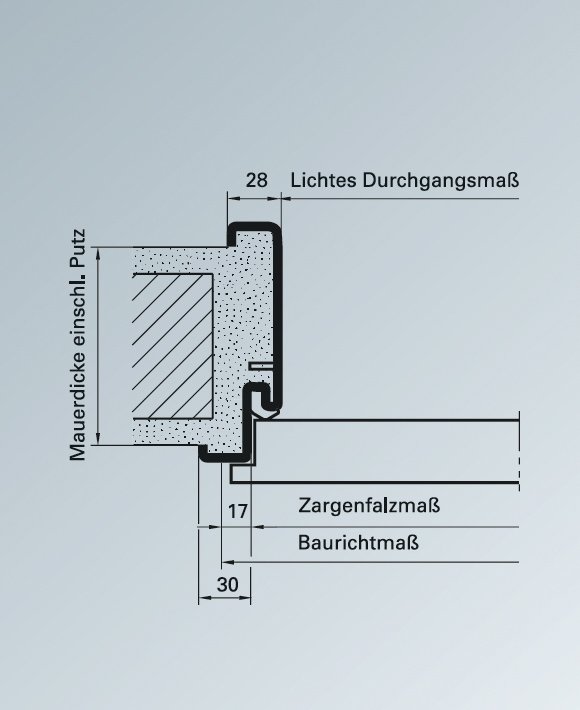

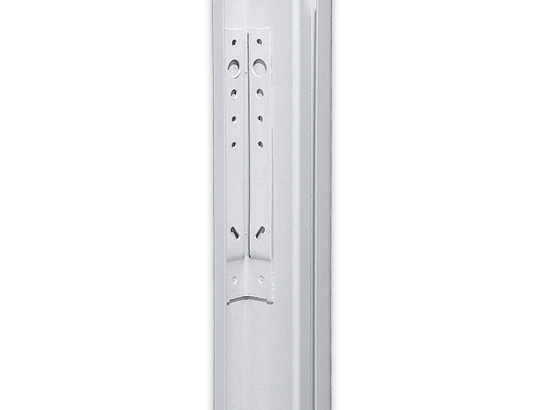

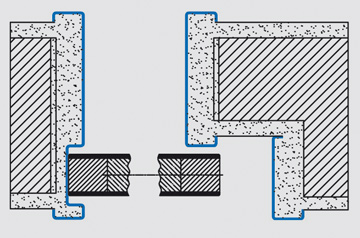

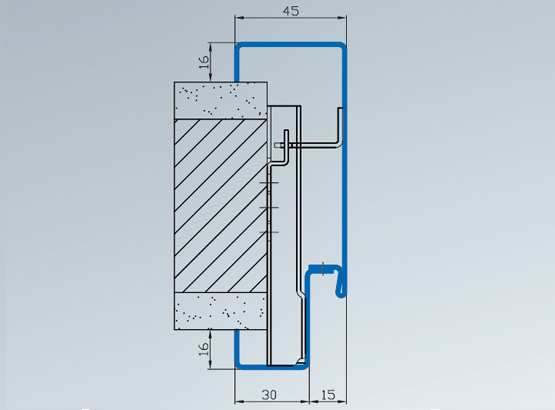

Λεπτομέρειες των πλαισίων τοιχοποιίας

Στερεά και σταθερή αξία - αυτή είναι η παραδοσιακή, σταθερή μέθοδος κατασκευής. Τα σύγχρονα χαλύβδινα πλαίσια τοιχοποιίας από τη Novoferm είναι εξίσου σταθερά - ιδανικά για όλες τις πόρτες.
Τα τυποποιημένα κουφώματα Novoferm (κατά DIN 18111) διατίθενται σε πολλές παραλλαγές, εξοπλισμένα με ειδικά συστήματα για την υποδοχή μιας μεγάλης γκάμας μεντεσέδων.

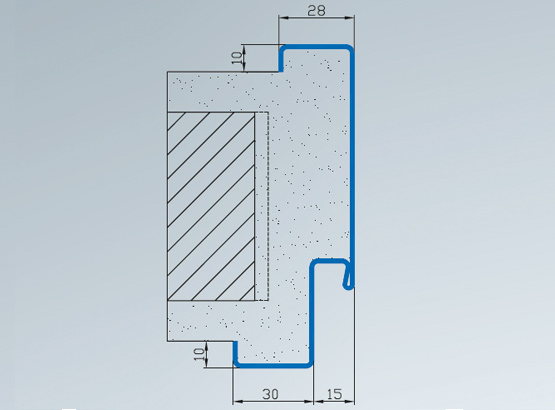

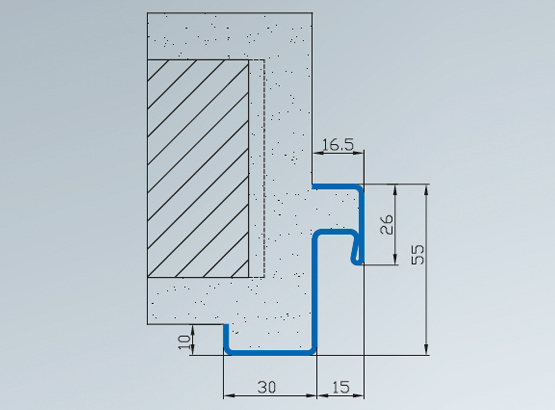

ΠΡΟΦΊΛ ΤΟΥ ECKZARGE (EZS) 21

Για πόρτες με φαλτσογωνιά
Με εσοχή δαπέδου 30 mm
Μπορεί να χρησιμοποιηθεί με συγκολλημένες τσέπες μεντεσέδων με στεγανό κονίαμα V 8610 L/ R
Με 6 συγκολλημένα γωνιακά αγκύρια
Απλή εγκατάσταση
Είδη αποθέματος

ΠΡΟΦΊΛ ΤΟΥ ECKZARGE (EZS) 21

Κατάσταση παράδοσης

Κατάσταση τοποθέτησης

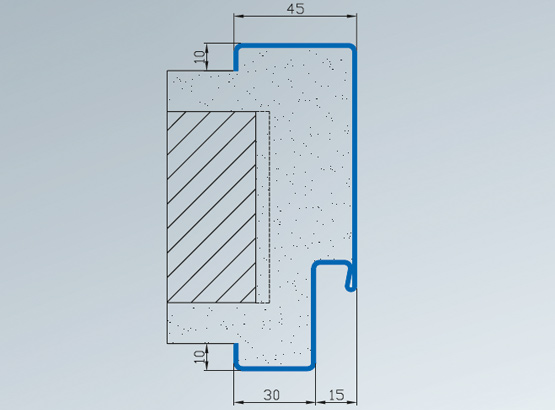

ΠΕΡΙΜΕΤΡΙΚΌ ΠΛΑΊΣΙΟ (UZS) ΠΡΟΦΊΛ 23

Για πόρτες με φαλτσογωνιά
Με εσοχή δαπέδου 30 mm
Μπορεί να χρησιμοποιηθεί με συγκολλημένες τσέπες μεντεσέδων με στεγανό κονίαμα V 8610 L/ R
Ευέλικτες δυνατότητες εφαρμογής
Προϊόν αποθέματος

ΠΕΡΙΜΕΤΡΙΚΌ ΠΛΑΊΣΙΟ (UZS) ΠΡΟΦΊΛ 23

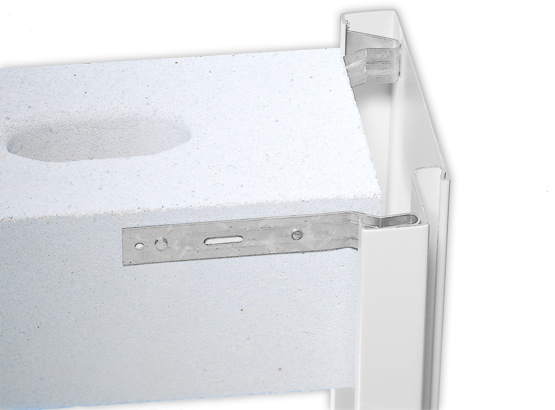

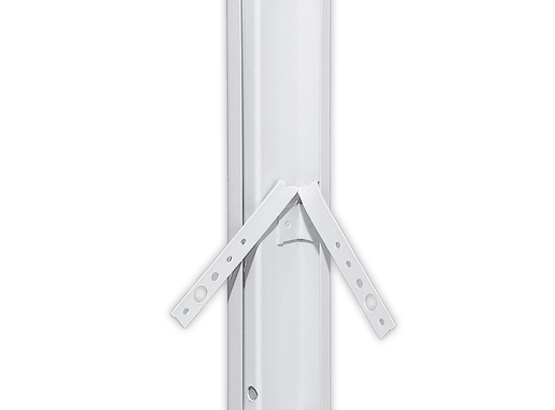

Άγκυρα Ruck-Zuck

8 τεμάχια που παρέχονται χύμα
Διατίθεται επίσης ως κοινό αγκύριο
Γρήγορη, σταθερή εγκατάσταση
Τεχνικά εξελιγμένη
Μπορεί να τοποθετηθεί μεμονωμένα (τήρηση DIN!)

GIPSWANDZARGE (ZG) PROFIL 23/0045

Για πόρτες με φαλτσογωνιά
Με εσοχή δαπέδου 30 mm
Μπορεί να χρησιμοποιηθεί με συγκολλημένες τσέπες μεντεσέδων με στεγανό κονίαμα V 8610 L/ R
Με μέγιστη αντιδιαβρωτική προστασία έναντι επιθετικού σοβά

GIPSWANDZARGE (ZG) PROFIL 23/0045

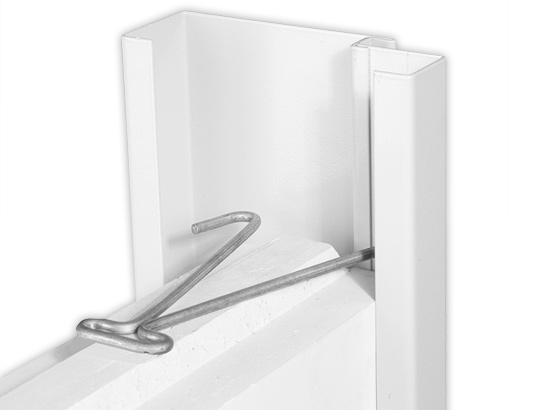

Αγκύρια σύρματος

6 τεμάχια που παρέχονται χύμα
Τοποθέτηση σε τοίχο
Απλή, σταθερή εγκατάσταση
Πρακτικό και ορθολογικό

2-SCHALIGE ZARGE (ZNG) ZUM NACHTRÄGLICHEN EINBAU PROFILE 2140/ 1645

Για πόρτες με φαλτσογωνιά
Χωρίς εσοχή δαπέδου
Μπορεί να χρησιμοποιηθεί με συγκολλημένες τσέπες μεντεσέδων V 8618 L/ R
Καθαρή, γρήγορη εγκατάσταση
Για εκ των υστέρων τοποθέτηση
Βιδώνεται κρυφά στο αυλάκι στεγανοποίησης
Επαναχρησιμοποιείται λόγω εύκολης αφαίρεσης
Είδη αποθέματος

2-SCHALIGE ZARGE (ZNG) ZUM NACHTRÄGLICHEN EINBAU PROFILE 2140/ 1645

Άγκυρα στερέωσης

Συγκολλημένη τραπεζοειδής άγκυρα για τη στερέωση του μπροστινού κελύφους
Για όλους τους τύπους τοίχων
Υψηλή σταθερότητα του τραπεζοειδούς αγκυρίου
Απλή εγκατάσταση με ενσωματωμένο βραχίονα αγκύρωσης
Υψηλή στρεπτική ακαμψία λόγω της ειδικής γεωμετρίας του συστήματος αγκύρωσης

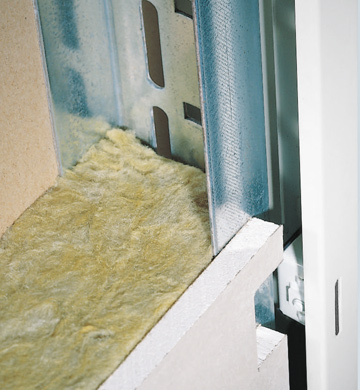

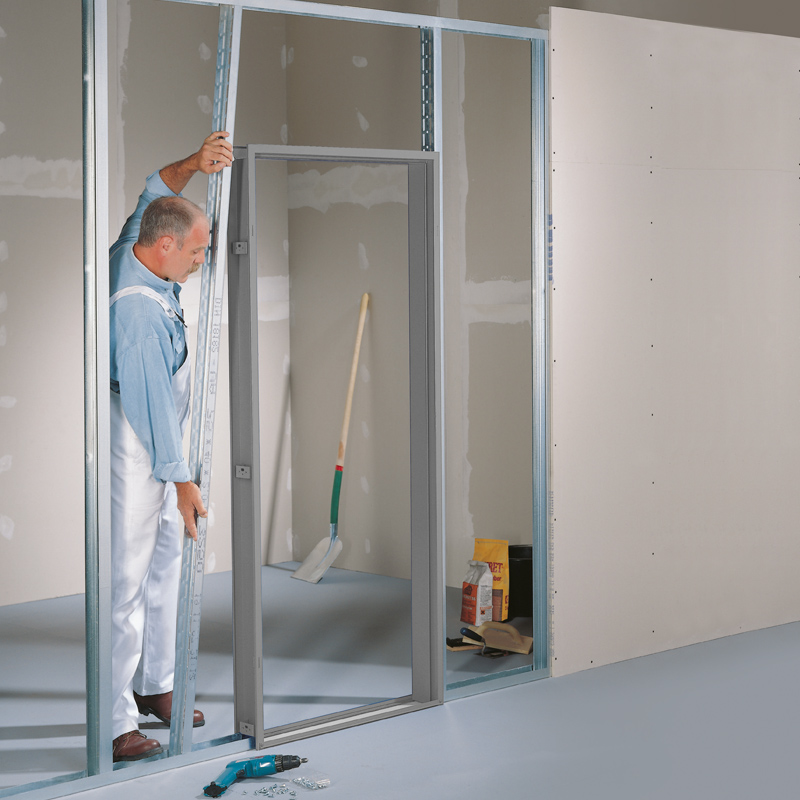

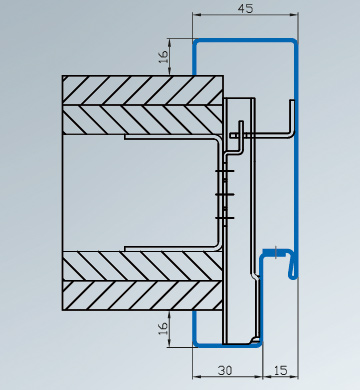

Λεπτομέρειες των πλαισίων καρφιών

Η ζωή αλλάζει - και μαζί της οι απαιτήσεις σε χώρους διαβίωσης ή εργασίας. Νέοι χώροι πρέπει να δημιουργηθούν και να αναπτυχθούν περαιτέρω. Κανένα πρόβλημα με τα κουφώματα Novoferm, επειδή μπορούν να εγκατασταθούν γρήγορα και εύκολα με μοναδικό τρόπο.

Τα κουφώματα Novoferm είναι κλασικά ισχυρά, καινοτόμα μοντέρνα και ιδιαίτερα ασφαλή.

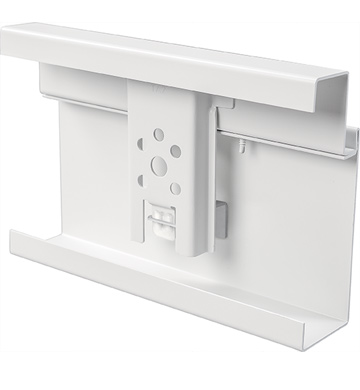

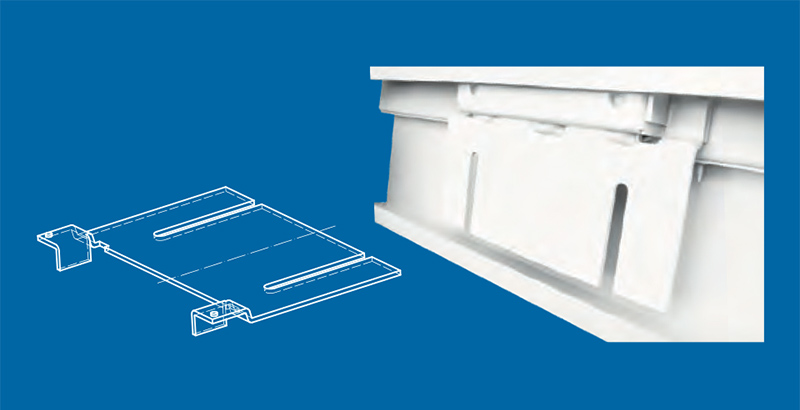

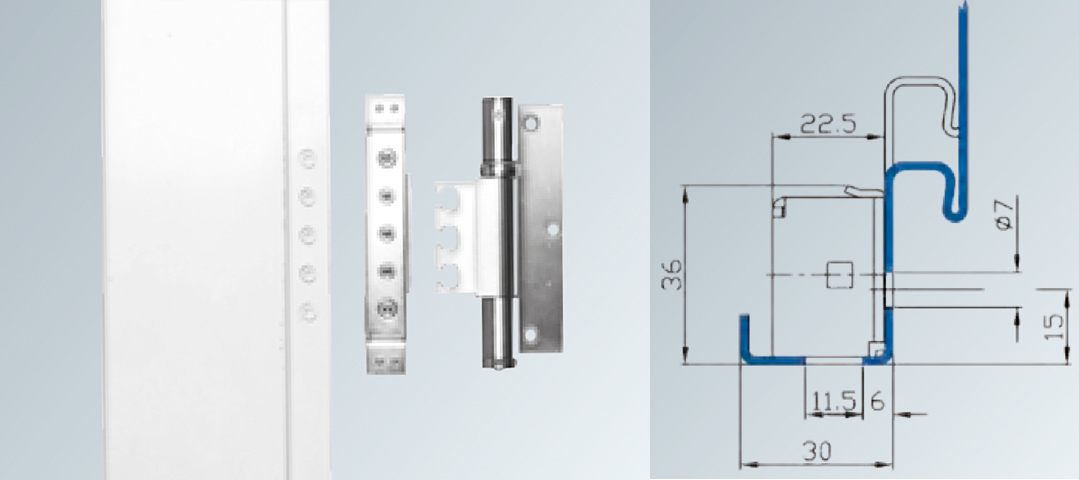

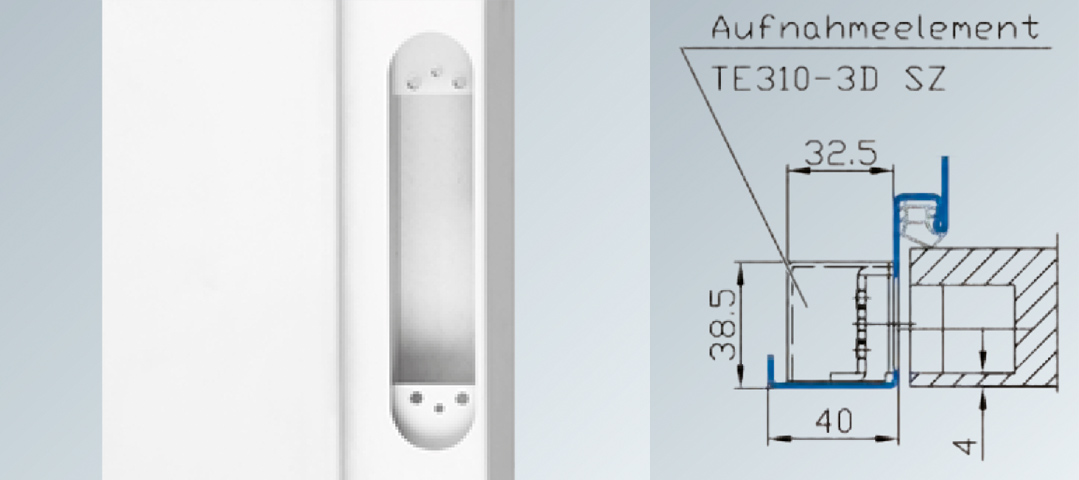

ΠΛΆΚΑ ΣΤΉΡΙΞΗΣ ΜΕΝΤΕΣΈΔΩΝ ΓΙΑ ΒΑΡΙΆ ΦΎΛΛΑ ΠΌΡΤΑΣ

Στις σύγχρονες κατασκευές ακινήτων, ο αριθμός των λειτουργικών θυρών με υψηλό βάρος φύλλου πόρτας αυξάνεται συνεχώς. Ταυτόχρονα, οι εσωτερικοί διαχωριστικοί τοίχοι κατασκευάζονται όσο το δυνατόν λεπτότεροι. Οι λεπτοί τοίχοι με πλαίσιο από καρφιά 100 mm ή 125 mm έχουν γίνει πολύ δημοφιλείς. Προκειμένου να διασφαλιστεί η μακροπρόθεσμη λειτουργικότητα των στοιχείων πόρτας, είναι ιδιαίτερα σημαντικό το φορτίο του φύλλου πόρτας να μεταφέρεται βέλτιστα στην υποκατασκευή του τοίχου. Αυτό ακριβώς εξασφαλίζει η νέα πλάκα στήριξης και ενίσχυσης για τις υποκατασκευές μεντεσέδων του συστήματος VX που τοποθετείται στο εργοστάσιο. Αυτή η προαιρετική ειδική πλάκα ενίσχυσης συγκολλάται απευθείας στην υποκατασκευή του μεντεσέ και στη συνέχεια συνδέεται σταθερά με το προφίλ UA του τοίχου με κορνίζα.

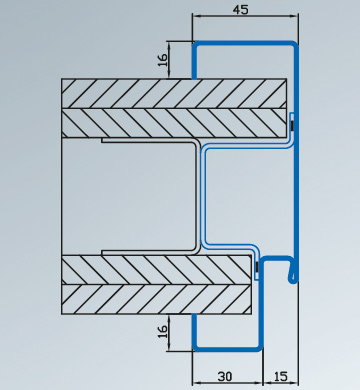

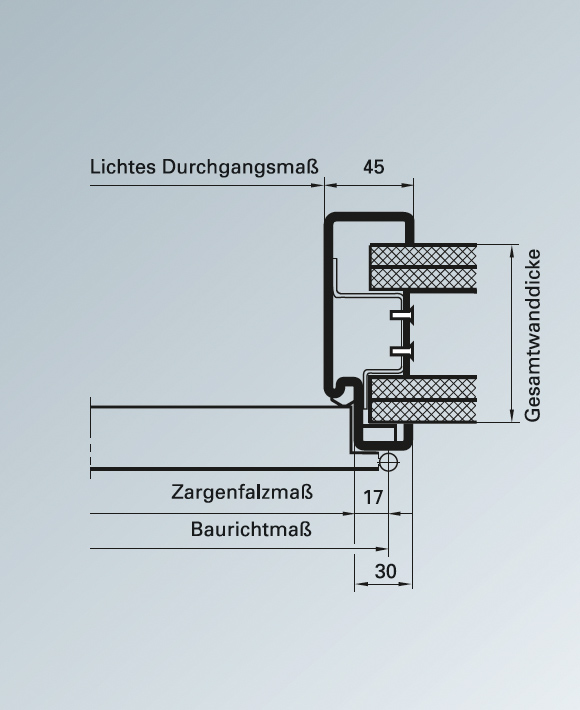

ΠΡΟΦΊΛ STÄNDERWANDZARGE (ZGK) 23/ 1645

Για πόρτες με φαλτσογωνιά
Τυπική έκδοση με φάλτσο 16 mm
Χωρίς εσοχή δαπέδου
Μπορεί να χρησιμοποιηθεί υποκατασκευή μεντεσέδων V 8618 L/ R
Με ειδικά προσαρμοσμένα εξαρτήματα πλαισίου V 8100/18 (δεν περιλαμβάνονται στην παράδοση)
Χωρίς εσοχή των πάνελ γυψοσανίδας
Με συγκολλημένα αγκύρια καπάκι, δυνατή η μονή ή διπλή επένδυση
Είδη αποθέματος

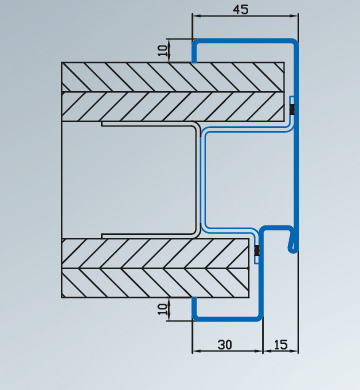

ΌΡΘΙΟ ΠΛΑΊΣΙΟ ΤΟΊΧΟΥ (ZGK) PROFIL 23/0045

STÄNDERWANDZARGE (ZGK) ΠΡΟΦΊΛ 23/0045

Για πόρτες με φαλτσογωνιά
Συμβατική φαλτσογωνιά 10 mm, οπτικά ίδια με τα πλαίσια τοιχοποιίας
Χωρίς εσοχή δαπέδου
Μπορεί να χρησιμοποιηθεί υποκατασκευή μεντεσέδων V 8610 L/ R
Απαιτείται εγκοπή για θήκες μεντεσέδων και κουτιά προστασίας τοίχου
Με συγκολλημένα αγκύρια καπακιού, δυνατότητα μονής ή διπλής επένδυσης

ΠΛΑΊΣΙΟ 2 ΚΕΛΥΦΏΝ ΓΙΑ ΕΚ ΤΩΝ ΥΣΤΈΡΩΝ ΤΟΠΟΘΈΤΗΣΗ ΠΡΟΦΊΛ 2140/1645

2-SCHALIGE ZARGE ZUM NACHTRÄGLICHEN EINBAU PROFILE 2140/ 1645

Για πόρτες με φαλτσογωνιά
Χωρίς εσοχή δαπέδου
Μπορεί να χρησιμοποιηθεί η υποκατασκευή μεντεσέδων V 8618 L/ R
Καθαρή, γρήγορη εγκατάσταση
Για εκ των υστέρων τοποθέτηση
Βιδώνεται κρυφά στο αυλάκι στεγανοποίησης
Επαναχρησιμοποιείται λόγω εύκολης αφαίρεσης
Υψηλή σταθερότητα
Προϊόν αποθέματος

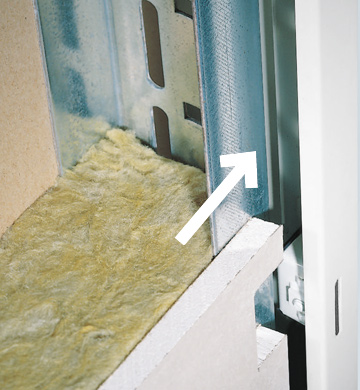

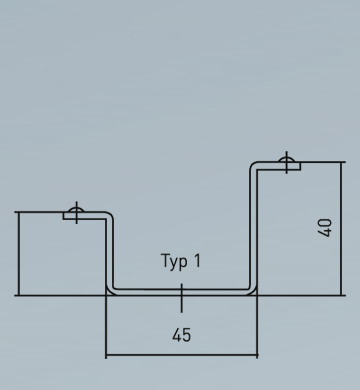

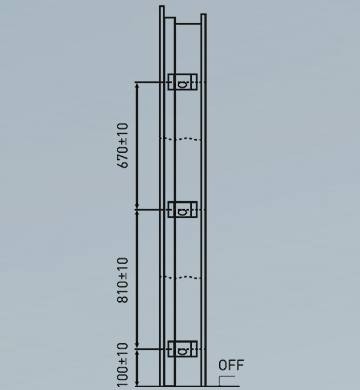

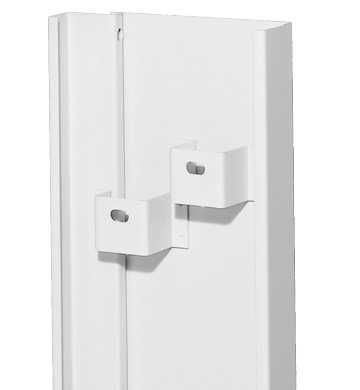

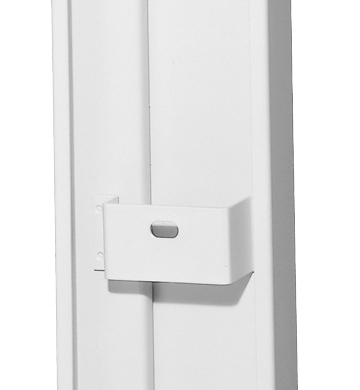

ΆΓΚΥΡΑ ΓΙΑ ΤΟ STÄNDERWERK

Άγκυρα σωλήνα

Τυπικά μεγέθη μονής σειράς
Μεγαλύτερα πλάτη σιαγόνων τοποθετημένα σε διπλές σειρές μετατοπισμένες ή δίπλα-δίπλα

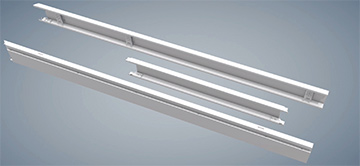

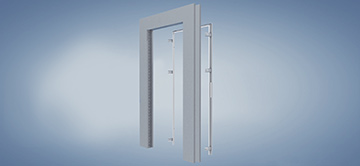

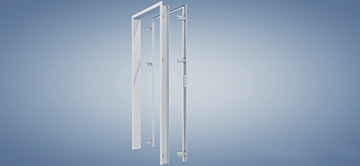

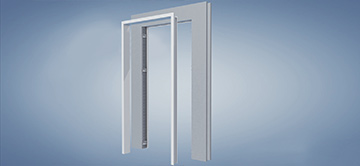

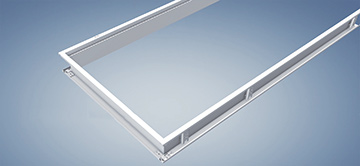

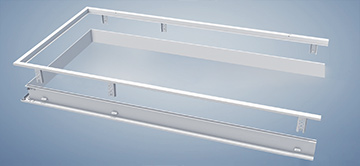

Λεπτομέρειες Αποσυναρμολογημένα πλαίσια

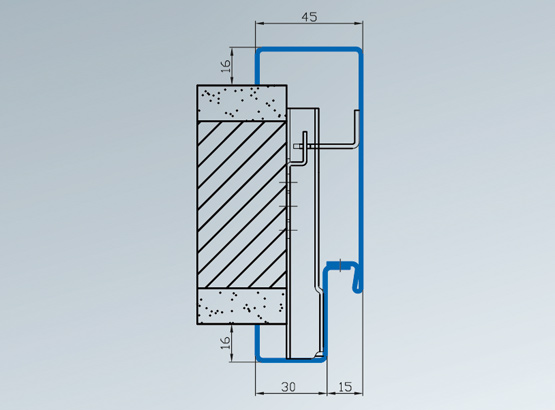

ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΜΈΝΑ ΠΛΑΊΣΙΑ ΓΙΑ ΌΛΟΥΣ ΤΟΥΣ ΤΎΠΟΥΣ ΤΟΊΧΩΝ

Κατόπιν αιτήματος, πολλές παραλλαγές πλαισίων Novoferm διατίθενται επίσης αποσυναρμολογημένες για γρήγορη παράδοση και ιδιαίτερα εύκολη και ασφαλή μεταφορά. Οι παραλλαγές πλαισίων που υπάρχουν σε απόθεμα μπορούν να παραδοθούν απευθείας στον παραλήπτη σε πολύ σύντομο χρονικό διάστημα με υπηρεσία δεμάτων. Εάν η παραγγελία γίνει πριν από τις 10:00 π.μ., συνήθως την επόμενη εργάσιμη ημέρα.

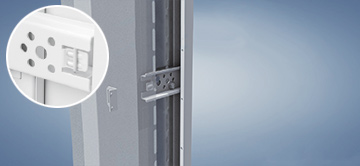

Με τη νέα τραπεζοειδή άγκυρα, η τοποθέτηση των παραλλαγών προφίλ διπλού κελύφους είναι επίσης πολύ απλή, γρήγορη και ασφαλής.

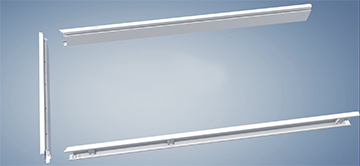

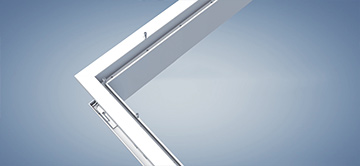

Αποσυναρμολογείται σε τρία εύχρηστα επιμέρους τμήματα
Παραδίδεται σε συμπαγή συσκευασία
Βέλτιστη προστασία από ζημιές κατά τη μεταφορά
Ιδιαίτερα εύκολη αποθήκευση
Εύκολη μεταφορά με αυτοκίνητο
Γρήγορη και φθηνή αποστολή
Εύκολος χειρισμός στο εργοτάξιο

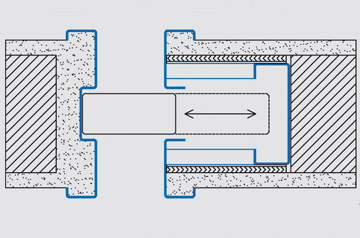

ΙΔΑΝΙΚΌ ΓΙΑ ΕΚ ΤΩΝ ΥΣΤΈΡΩΝ ΤΟΠΟΘΈΤΗΣΗ

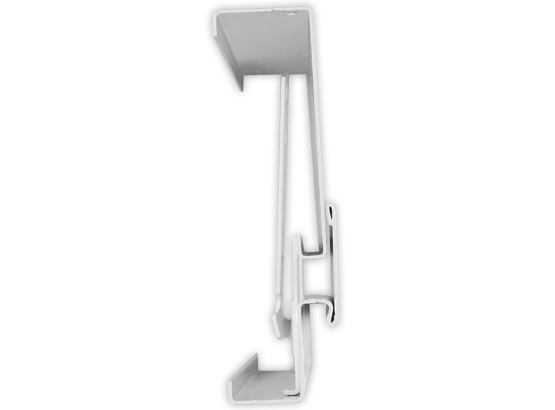

ΠΡΟΦΙΛ 2140

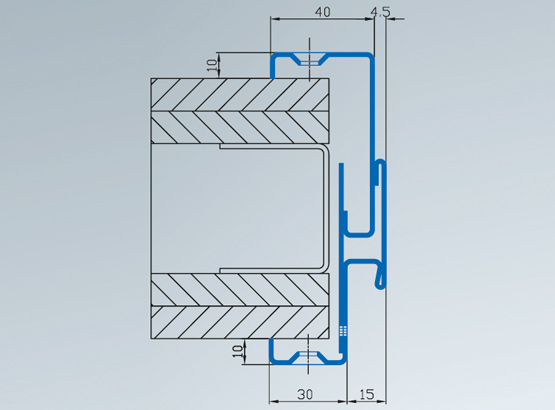

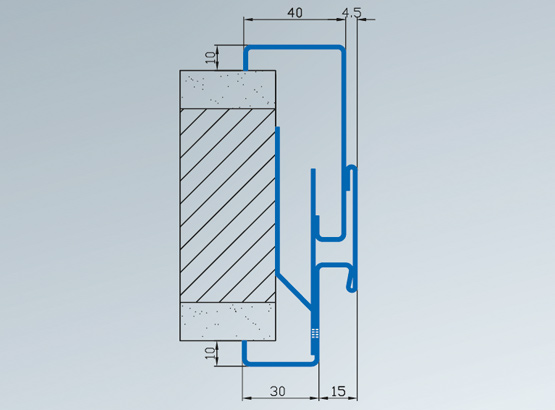

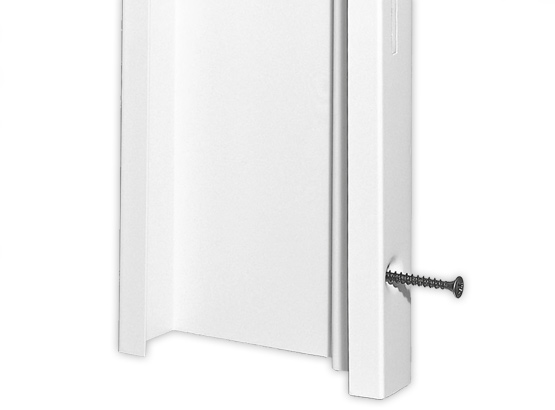

ΠΡΟΦΊΛ 2140: ΠΛΑΊΣΙΟ 2 ΤΜΗΜΆΤΩΝ - ΒΙΔΏΝΕΤΑΙ ΣΤΟ ΑΥΛΆΚΙ ΣΤΕΓΑΝΟΠΟΊΗΣΗΣ - ΓΙΑ ΌΛΟΥΣ ΤΟΥΣ ΤΎΠΟΥΣ ΤΟΊΧΩΝ

Για πόρτες με και χωρίς προεξοχή
Κατάλληλη για τελειωμένα δωμάτια
Εύκολη τοποθέτηση χάρη στα ειδικά αγκύρια, επίσης για το πλαίσιο του πάγκου
Βιδώνεται κρυφά στο αυλάκι στεγανοποίησης
Επαναχρησιμοποιήσιμο πλαίσιο

ΠΡΟΦΙΛ 2150

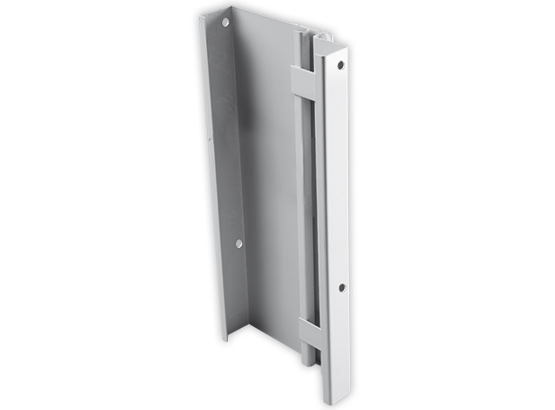

ΠΡΟΦΊΛ 2150: ΠΛΑΊΣΙΟ 2 ΤΜΗΜΆΤΩΝ - ΜΕ ΑΝΟΧΉ ΠΛΆΤΟΥΣ ΌΨΗΣ ΓΙΑ ΤΟΙΧΟΠΟΙΊΑ

Μεταβλητό πλάτος ανοίγματος -8 / +10 mm

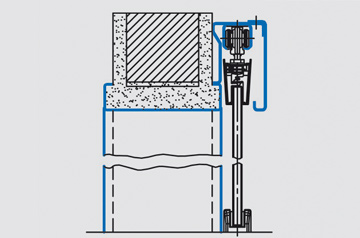

Όλες οι γεωμετρίες προφίλ είναι δυνατές (π.χ. συρόμενα πλαίσια πόρτας μπροστά από τον τοίχο)
Με ορατό διαχωριστικό σύνδεσμο
Με γωνιακά αγκύρια στην αποκάλυψη

ΠΡΟΦΙΛ 2150

ΠΡΟΦΊΛ 2150: ΠΛΑΊΣΙΟ 2 ΤΜΗΜΆΤΩΝ - ΜΕ ΑΝΟΧΉ ΠΛΆΤΟΥΣ ΌΨΗΣ ΓΙΑ ΤΟΥΣ ΟΡΘΟΣΤΆΤΕΣ

Μεταβλητό πλάτος ανοίγματος -8 / +10 mm
Όλες οι γεωμετρίες προφίλ είναι δυνατές (π.χ. συρόμενα πλαίσια πόρτας μπροστά από τον τοίχο)
Με ορατή γραμμή διαχωρισμού
Βιδωτή τοποθέτηση στο υπέρθυρο

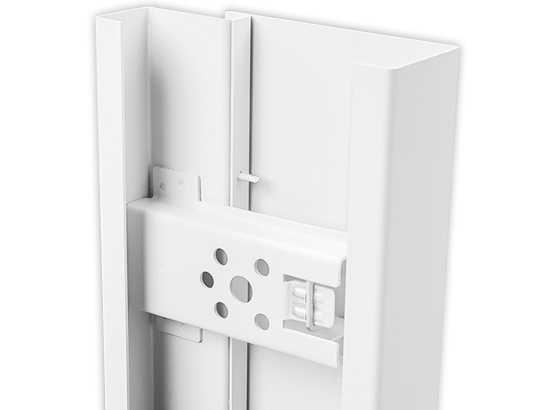

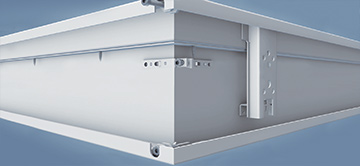

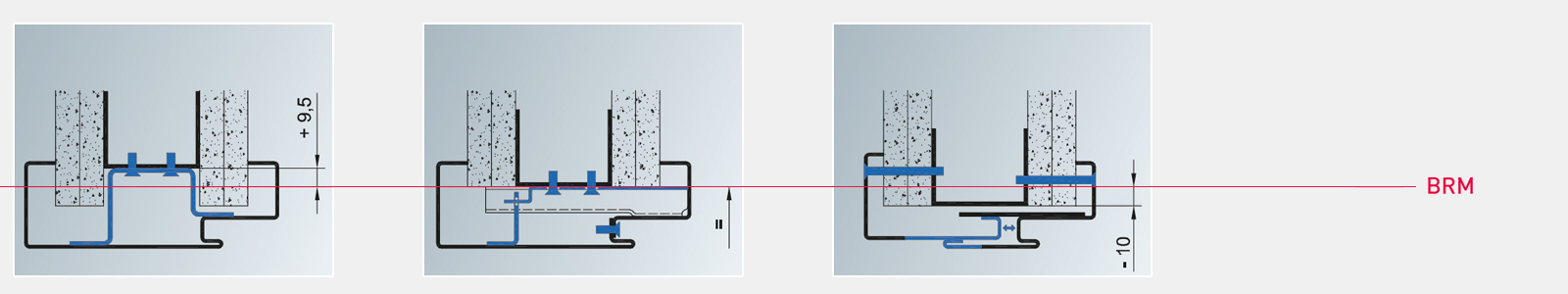

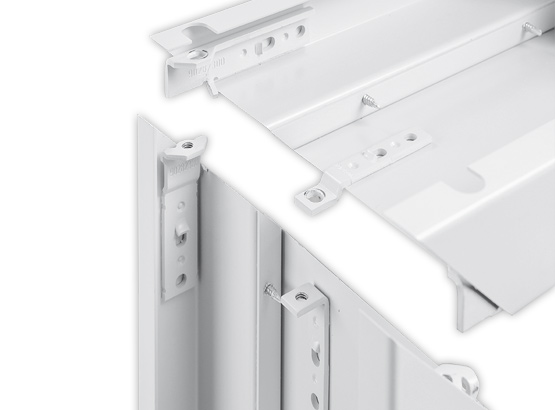

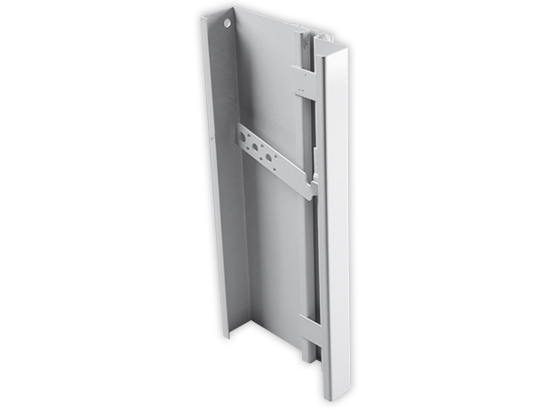

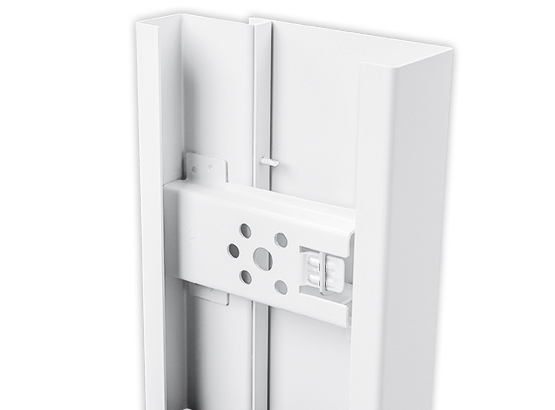

ΣΧΕΔΙΑΣΜΌΣ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΜΈΝΟΥ ΠΛΑΙΣΊΟΥ ΚΑΙ ΣΎΣΤΗΜΑ ΤΡΑΠΕΖΟΕΙΔΟΎΣ ΑΓΚΎΡΩΣΗΣ

Ακριβώς προσαρμοσμένες γωνιακές συνδέσεις πλαισίου που εγκαθίστανται στο εργοστάσιο
Σταθερές τραπεζοειδείς αγκυρώσεις στο εμπρόσθιο κέλυφος του πλαισίου
Εύκολη τοποθέτηση του κελύφους του αντιπλαισίου χάρη στην ειδική γεωμετρία του συστήματος αγκυρώσεων
Ειδική άγκυρα του αντίβαρου, διάστικτη στην αποκάλυψη του κελύφους του αντίβαρου
Δεν απαιτείται επανατοποθέτηση των τραπεζοειδών αγκυρίων για διαστασιολογικά ακριβή ανοίγματα πλαισίων με καρφιά

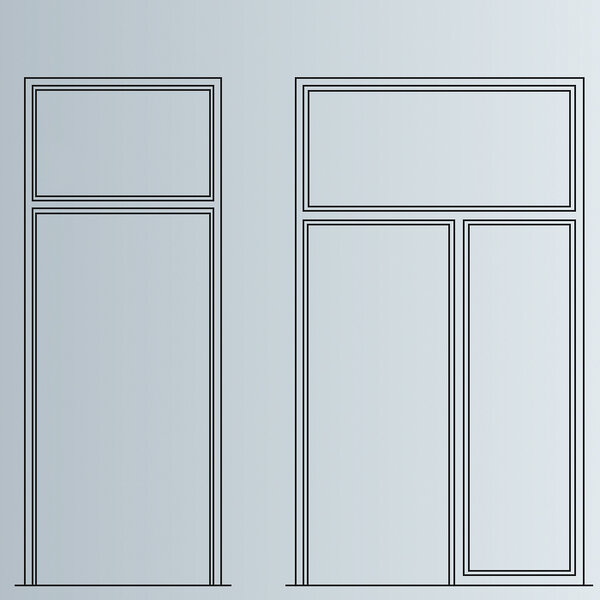

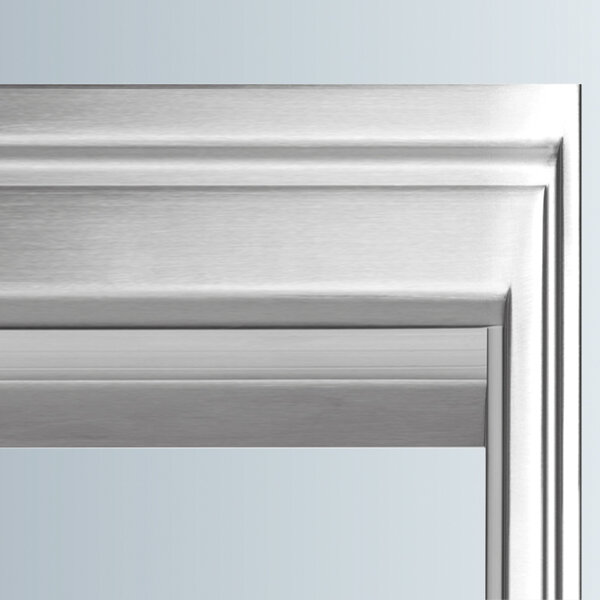

Ειδικά πλαίσια και επιφάνειες

ΠΛΑΊΣΙΑ ΓΙΑ ΚΆΘΕ ΕΦΑΡΜΟΓΉ

Οι σκελετοί από ανοξείδωτο χάλυβα δεν κερδίζουν πόντους μόνο για την ελκυστική τους εμφάνιση, αλλά και για την αντοχή τους στην υγρασία. Κατά κανόνα, οι κορνίζες από ανοξείδωτο χάλυβα χρησιμοποιούνται σε περιβάλλοντα όπου απαιτείται υψηλό επίπεδο καθαριότητας.

Υλικό: V2A = WST 1.4301 / V4A = WST 1.4571 (μόνο 1,5 mm)Πάχοςφύλλου: 1,5 ή 2 mm Κορνίζες από ανοξείδωτο χάλυβασε χάλυβα Οι κορνίζες από ανοξείδωτο χάλυβα ολοκληρώνουν το πρόγραμμα κορνίζες Novoferm. Αυτά τα πλαίσια διατίθενται σε αποκλειστικές διατομές και έχουν πάχος λαμαρίνας μεταξύ 1,5 mm και 2 mm, ανάλογα με την έκδοση.

Ρωτήστε τον εξειδικευμένο αντιπρόσωπο της Novoferm για όλες τις λεπτομέρειες του εξοπλισμού και τις πιθανές εφαρμογές.

ΔΕΊΞΤΕ ΑΤΟΜΙΚΌΤΗΤΑ

Τα κουφώματα Novoferm χαρακτηρίζονται από ακριβή γεωμετρία προφίλ και ακρίβεια διαστάσεων, τηρώντας τα στενότερα όρια ανοχής (πρότυπα EN DIN / εργοστασιακά πρότυπα Novoferm). Ένα πλαίσιο και η σχετική πόρτα είναι σαν μια επαγγελματική κάρτα. Και πρέπει επομένως να αντιστοιχεί και στο εκάστοτε σπίτι, δωμάτιο και χρήστη. Για το λόγο αυτό η Novoferm προσφέρει όλα τα χρώματα RAL της επιλογής σας, σχέδιο RAL, μεταλλικά χρώματα και άλλα για ειδική προστασία. Δυνατότητα χρήσης σκόνης κατά του γκράφιτι.

Τα χρωματιστά πλαίσια προσφέρουν τα ακόλουθα πλεονεκτήματα:

Επίστρωση σε σκόνη της υψηλότερης έγκρισης με έγκριση GSB
Εξαιρετική αντοχή στις καιρικές συνθήκες
Υψηλή στιλπνότητα και σταθερότητα χρώματος
Πολύ καλή πρόσφυση
Καλές ιδιότητες διάβρωσης
Υψηλή επιφανειακή σκληρότητα με καλές μηχανικές τιμές
Εξαιρετική αντοχή στην τριβή
Θερμοκρασία καύσης 195° C

ΓΙΑ ΈΝΑ ΒΙΏΣΙΜΟ ΜΈΛΛΟΝ

Τα προϊόντα μας πληρούν τις απαιτήσεις για μια περιβαλλοντική δήλωση προϊόντος (ΠΔΠ) σύμφωνα με το ISO 14025 και το EN 15804 του προγράμματος για περιβαλλοντικές δηλώσεις προϊόντων του Institut Bauen und Umwelt e.V. (IBU) με βάση το πρότυπο EN 15804.

ΠΔΠ σύμφωνα με το ISO 14025 και το EN 15804
Εκτίμηση κύκλου ζωής σύμφωνα με το DIN ISO 14040/14044
Κανόνες κατηγορίας προϊόντων (PCR) Πόρτες

Τα πλεονεκτήματά σας με μια ματιά

Υψηλή σταθερότητα και ανθεκτικότητα
Ευρεία γκάμα πλαισίων για όλες τις περιπτώσεις εγκατάστασης

Στυλοβάτες, τοιχοποιία και ειδικές περιπτώσεις
Σχεδόν όλες οι παραλλαγές πλαισίων διατίθενται και αποσυναρμολογημένες

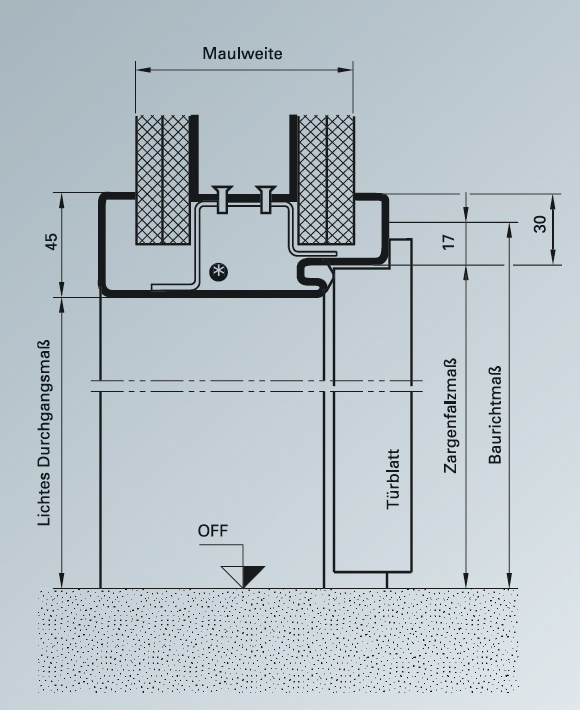

ΤΕΧΝΟΛΟΓΊΑ ΚΑΙ ΛΕΠΤΟΜΈΡΕΙΕΣ

ΠΛΑΊΣΙΑ ΤΕΧΝΙΚΏΝ ΔΕΔΟΜΈΝΩΝ ΓΙΑ ΤΟΙΧΟΠΟΙΊΑ ΚΑΙ ΣΚΥΡΌΔΕΜΑ

Πίνακας διαστάσεων για χαλύβδινα πλαίσια Novoferm			Τυποποιημένα πλαίσια για τοιχοποιία, γύψινο τοίχο και πέτρα Ytong	Τυποποιημένα πλαίσια για τοιχοποιία, γύψινο τοίχο και πέτρα Ytong
Συνολικές διαστάσεις (βλέπε DIN 18100)	Διαστάσεις φαλτσογωνίας πλαισίου (βλέπε DIN 18111)	Καθαρό πλαίσιο Ελεύθερο πλαίσιο διαστάσεις (βλέπε DIN 18111)	Ονομαστικό μέγεθος του ανοίγματος τοίχου Διάσταση κελύφους (RBM)	Ονομαστικό μέγεθος του ανοίγματος τοίχου Διάσταση κελύφους (RBM)
Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος
750 x 1.875 1^{) 2)}	716 x 1.858	686 x 1.843	760 x 1.880	760 x 1.880
875 x 1.875 2⁾	841 x 1.858	811 x 1.843	885 x 1.880	885 x 1.880
1000 x 1.875 1^{) 2)}	966 x 1.858	936 x 1.843	1.010 x 1.880	1.010 x 1.880
625 x 2.000	591 x 1.983	561 x 1.968	635 x 2.005	635 x 2.005
750 x 2.000	716 x 1.983	686 x 1.968	760 x 2.005	760 x 2.005
875 x 2.000	841 x 1.983	811 x 1.968	885 x 2.005	885 x 2.005
1.000 x 2.000	966 x 1.983	936 x 1.968	1.010 x 2.005	1.010 x 2.005
625 x 2.125 1⁾	591 x 2.108	561 x 2.093	635 x 2.130	635 x 2.130
750 x 2125	716 x 2.108	686 x 2.093	760 x 2.130	760 x 2.130
875 x 2.125	841 x 2.108	811 x 2.093	885 x 2.130	885 x 2.130
1.000 x 2.125	966 x 2.108	936 x 2.093	1.010 x 2.130	1.010 x 2.130
1.125 x 2.125 1^{) 3)}	1.091 x 2.108	1.061 x 2.093	1.135 x 2.130	1.135 x 2.130
1.250 x 2.125 1^{) 3)}	1.216 x 2.108	1.188 x 2.093	1.260 x 2.130	1.260 x 2.130

¹⁾Συνολικές διαστάσεις και συναφείς διαστάσεις που δεν περιλαμβάνονται στο DIN 18111 ²⁾ Πρότυπο μόνο για τα γωνιακά πλαίσια ³⁾ Δεν υπάρχουν σε απόθεμα

ΠΛΑΊΣΙΑ ΜΑΣΟΝΊΑΣ

Πλάτη στόματος
Τυποποιημένα πλαίσια Novoferm
	Για τοιχοποιία	Για τοίχους από σοβά
80	-	-
90	-	-
100	-	-
130	-	-
145	-	-
160	-	-
175	-	-
205	-	-
270	-	-
290	-	-
330	-	-

Κάθετη διατομή Πλαίσιο με υπέρθυρο

Οριζόντια διατομή Πλαίσιο με τοίχο Τοιχοποιία

ΤΕΧΝΙΚΆ ΣΤΟΙΧΕΊΑ ΠΛΑΊΣΙΑ ΓΙΑ ΞΗΡΉ ΚΑΤΑΣΚΕΥΉ

Τυποποιημένα πλαίσια για κουφώματα, προφίλ 23/1645	2-μέρος σε αυλάκι βιδωμένο Προφίλ 2140/1645	2 τεμαχίων με διαχωριστική γραμμή Προφίλ 2150/0040
Θέση αγκύρωσης Προσοχή! Εγκατάσταση κατά μήκος του τοίχου	Ονομαστική διάσταση του (= διάσταση εγκατάστασης)	Ονομαστικό μέγεθος του ανοίγματος τοίχου	Εξωτερικές διαστάσεις φύλλου πόρτας (διάσταση τύπου, βλέπε DIN 18101)
Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος
769 x 1.885	750 x 1875	730 x 1.865	730 x 1.865
894 x 1.885	875 x 1875	855 x 1.865	855 x 1.865
1.019 x 1.885	1.000 x 1.875	980 x 1.865	980 x 1.865
644 x 2.010	625 x 2.000	605 x 1.990	605 x 1.990
769 x 2.010	750 x 2.000	730 x 1.990	730 x 1.990
894 x 2.010	875 x 2.000	855 x 1.990	855 x 1.990
1.019 x 2.010	1.000 x 2.000	980 x 1.990	980 x 1.990
644 x 2.135	625 x 2.125	605 x 2.115	605 x 2.115
769 x 2.135	750 x 2.125	730 x 2.115	730 x 2.115
894 x 2.135	875 x 2.125	855 x 2.115	855 x 2.115
1.019 x 2.135	1.000 x 2.125	980 x 2.115	980 x 2.115
1.144 x 2.135	1.125 x 2.125	1.105 x 2.115	1.105 x 2.115
1.269 x 2.135	1.250 x 2.125	1.230 x 2.115	1.230 x 2.115

Πλάτη στόματος

Τυποποιημένα πλαίσια Novoferm

Για τοίχους με κορνίζα

75

100

125

150

Οριζόντια διατομή Πλαίσιο με πλαίσιο τοίχου

Κάθετη διατομή Πλαίσιο με υπέρθυρο

Επιλογές και λύσεις

Eckzarge

Γωνιακό πλαίσιο με ακτίνα

Διπλό γωνιακό πλαίσιο φαλτσογωνίας

Γωνιακό πλαίσιο διπλής φαλτσογωνίας με αυλάκι σκιών

Γωνιακό πλαίσιο γυμναστηρίου

Περιβάλλων πλαίσιο

Πλαίσιο περιμετρικά με ακτίνα

Πλαίσιο περιμετρικά με αυλάκι σκιών

Διακοσμητικό πλαίσιο φαλτσογωνίας με αυλάκι σκιάς

Διπλό πλαίσιο πόρτας με ακτίνα

Διπλό πλαίσιο φαλτσογωνίας

Πλαίσιο διπλής φαλτσογωνίας με αυλάκι σκιάς 1 όψης

Πλαίσιο πόρτας εκκρεμούς

Πλαίσιο διέλευσης με αυλάκι σκιών

Πλαίσιο αρμού διαστολής

Περιβάλλων πλαίσιο με ένθετο μολύβδου (ακτινοπροστασία)

Κορνίζα συρόμενης πόρτας Τρέξιμο στον τοίχο (κάθετο τμήμα)

Κορνίζα συρόμενης πόρτας Τρέξιμο στον τοίχο (οριζόντιο τμήμα)

Συρόμενο πλαίσιο πόρτας μπροστά από τον τοίχο (κατακόρυφο τμήμα)

Συρόμενο πλαίσιο πόρτας μπροστά από τον τοίχο (οριζόντιο τμήμα)

Κορνίζασυρόμενης πόρτας μπροστά από τον τοίχο με γυάλινο φύλλο πόρτας (κατακόρυφο τμήμα)

Συρόμενο πλαίσιο πόρτας που κινείται στην εσοχή (οριζόντιο τμήμα)

Κορνίζα συρόμενης πόρτας με κουτί εγκατάστασης (οριζόντιο τμήμα)

Συρόμενο πλαίσιο πόρτας μπροστά από τον τοίχο Σχεδιασμός 2 τμημάτων (κατακόρυφο τμήμα)

Πλαίσιο 2 τμημάτων για όλους τους τύπους τοίχων

Πλαίσιο 2 μερών με ακτίνα

Πλαίσιο χωρίς καθρέφτη

Πλαίσιο 2 τμημάτων με ανοχή πλάτους σιαγόνας

Πλαίσιο 2 τμημάτων με ανοχή πλάτους σιαγόνας και αυλάκι σκιών

Πλαίσιο παραθύρου για υαλοπίνακες 1 όψης

Πλαίσιο παραθύρου για διπλά τζάμια

Πιθανές καταστάσεις εγκατάστασης

Γωνιακό πλαίσιο Εγκατάσταση πείρου με άγκυρα γωνιακού πλαισίου στον τοίχο και αποκάλυψη

Γωνιακό πλαίσιο Τοποθέτηση πείρου με αγκύριο γωνιακού πλαισίου μόνο στην περιοχή αποκάλυψης (εκτεθειμένη τοιχοποιία)

Γωνιακό πλαίσιο με διάτρηση πείρου στην περιοχή του αυλακιού (ανακαίνιση)

Γωνιακό πλαίσιο Εγκατάσταση με συγκόλληση σε στήριγμα με πείρο

Πλαίσιο περιμετρικού πλαισίου Τοποθέτηση με συγκόλληση σε πείρο (εκτεθειμένη τοιχοποιία)

Περιβάλλων πλαίσιο Εγκατάσταση με άγκυρα ταχείας απελευθέρωσης (στάνταρ) ή άγκυρα σύνδεσης (εκτεθειμένη τοιχοποιία)

Πλαίσιο περιμετρικά Εγκατάσταση αρμολόγησης με κυματοειδή αγκύρια

Πλαίσιο περιμετρικής τοποθέτησης για γυψοσανίδες, εγκατάσταση με συρμάτινη άγκυρα

Εγκατάσταση με συγκολλημένο αγκύριο από επίπεδη ράβδο με τη μέθοδο χύτευσης σκυροδέματος

Περιβάλλων πλαίσιο Εγκατάσταση με χαλαρή άγκυρα έλικας (τοίχοι από σκυρόδεμα)

Περιβάλλετε το πλαίσιο με διάτρηση με πείρο στην αποκάλυψη

Πλαίσιο περιμετρικού πλαισίου 2 μερών Δεν είναι δυνατή η επίστρωση RAL

Πλαίσιο γωνίας και πάγκου Εγκατάσταση με συγκόλληση σε πείρο (εκτεθειμένη τοιχοποιία)

Βιδωτή τοποθέτηση σε άγκυρες U

Βιδωτή τοποθέτηση μέσω του καθρέφτη

Πλαίσιο 2 τμημάτων Βιδωτή τοποθέτηση στην αποκάλυψη (κατάλληλο για όλους τους τύπους τοίχων)

Πλαίσιο 2 τμημάτων με ανοχή πλάτους σιαγόνας, βιδωτή τοποθέτηση με καθρέφτη

Τηλεσκοπικό πλαίσιο για καθολική προσαρμογή επί τόπου, κατάλληλο για όλους τους τύπους τοίχων

Περιβάλλων πλαίσιο Εγκατάσταση με χαλαρή άγκυρα έλικας (τοίχοι από σκυρόδεμα)

Περιβάλλων πλαίσιο με ένθετο μολύβδου (ακτινοπροστασία)

Υποδομές ζωνών

ΌΧΙ 3-D ΡΥΘΜΙΖΌΜΕΝΟ

Τύπος	Τύπος Περιγραφή	Τύπος ζώνης	Χωρητικότητα φορτίου
V 8610	Γαλβανισμένο (προαιρετικά V2A)	V 8000	60 kg
	DIN δεξιά και αριστερά	V 8100	80 kg
	Στεγανό από κονίαμα	VN 8939/100	100 kg
	Περισσότεροι από 200 δυνατοί συνδυασμοί

Τύπος	Τύπος Περιγραφή	Τύπος ζώνης	Χωρητικότητα φορτίου
V 8618	Γαλβανισμένο (προαιρετικά V2A)	V 8000/18	60 kg
	DIN δεξιά και αριστερά	V 8100/ 18	80 kg
	Περισσότεροι από 200 δυνατοί συνδυασμοί

Τύπος	Τύπος Περιγραφή	Τύπος ζώνης	Χωρητικότητα φορτίου
Διπλή τσέπηζώνης	Στοιχείο τοποθέτησης VARIANT V 8600 ή V 8610	VN 8938/160	150 kg
	Μπορεί να χρησιμοποιηθεί αριστερά ή δεξιά
	Περιοχή λειτουργίας: Πυροπροστασία, προστασία από τον καπνό
	Γαλβανισμένο

3-D ΡΥΘΜΙΖΟΜΕΝΟ

Τύπος	Τύπος Περιγραφή	Τύπος ζώνης	Χωρητικότητα φορτίου
VX 7611	Με υψηλή χωρητικότητα φορτίου	VX 7729/ 100	100 kg
	Για πόρτες με και χωρίς προεξοχή	VX 7939/100	100 kg
	Στεγανή από κονίαμα	VX 7729/120	120 kg
	Τρισδιάστατα άπειρα ρυθμιζόμενη πλευρά +/- 3,0 mm, ύψος +/- 3,0 mm, πίεση +/- 3,0 mm	VX 7939/ 120	120 kg
		VX 7729/ 160	160 kg
		VX 7939/ 160	160 kg

Τύπος	Τύπος Περιγραφή	Τύπος ζώνης	Χωρητικότητα φορτίου
VN 7608/120	Για φαλτσογωνιές και μη φαλτσογωνιές	VN 7748/100	100 kg
	Στεγανή από κονίαμα	VN 7938/100	100 kg
	Γαλβανισμένο	VN 7728/120	100 kg
	Τρισδιάστατα ρυθμιζόμενη πλευρά +/- 3,0 mm, ύψος +/- 3,0 mm, πίεση +/- 2,0 mm	VN 7729/ 120	120 kg
		VN 7939/ 120	120 kg
		VN 7939/ 120	160 kg

Τύπος	Τύπος Περιγραφή	Τύπος ζώνης	Χωρητικότητα φορτίου
VN 7608/160	Για φαλτσογωνιές και μη φαλτσογωνιές	VN 7729/160	160 kg
	Στεγανή από κονίαμα	VN 7939/160	160 kg
	Στεγανό από όλμο	VN 7939/160 FD	160 kg
	Τρισδιάστατα άπειρα ρυθμιζόμενη πλευρά +/- 3,0 mm, ύψος +/- 3,0 mm, πίεση +/- 3,0 mm	VN 7939/160s	160 kg
		VN 7939/160 FDs	160 kg

Τύπος	Τύπος Περιγραφή	Τύπος ζώνης	Χωρητικότητα φορτίου
Tectus	Πλήρως κρυμμένο	Tectus 305	60 kg
	Για πόρτες χωρίς ανυψώσεις	Tectus 310	60 kg
	Τρισδιάστατα ρυθμιζόμενο	Tectus 340	80 kg
	Πιστοποίηση CE	Tectus 510	100 kg
	Γωνία ανοίγματος έως 180	Tectus 526	120 kg
	Συνολικό μήκος 140/141 mm	Tectus 527	120 kg
	DIN δεξιά ή αριστερά	Tectus 540	120 kg
	Τεχνολογία ρουλεμάν χωρίς συντήρηση Πλευρά +/- 3,0 mm Ύψος +/- 3,0 mm Πίεση +/- 1,0 mm	Tectus 630	200 kg
		Tectus 640	200 kg
		Tectus 645	300 κιλά

* Χωρητικότητα φορτίου για υποδειγματικούς συνδυασμούς ιμάντων, ανάλογα με το σύστημα ιμάντων. Αναφέρεται στην εφαρμογή με δύο μεντεσέδες. Όταν χρησιμοποιείται τρίτος μεντεσές, το βάρος της πόρτας μπορεί να αυξηθεί κατά περίπου 30 %.
Το βάρος του φύλλου της πόρτας δεν πρέπει να υπερβαίνει το 70 % των τιμών φορτίου.

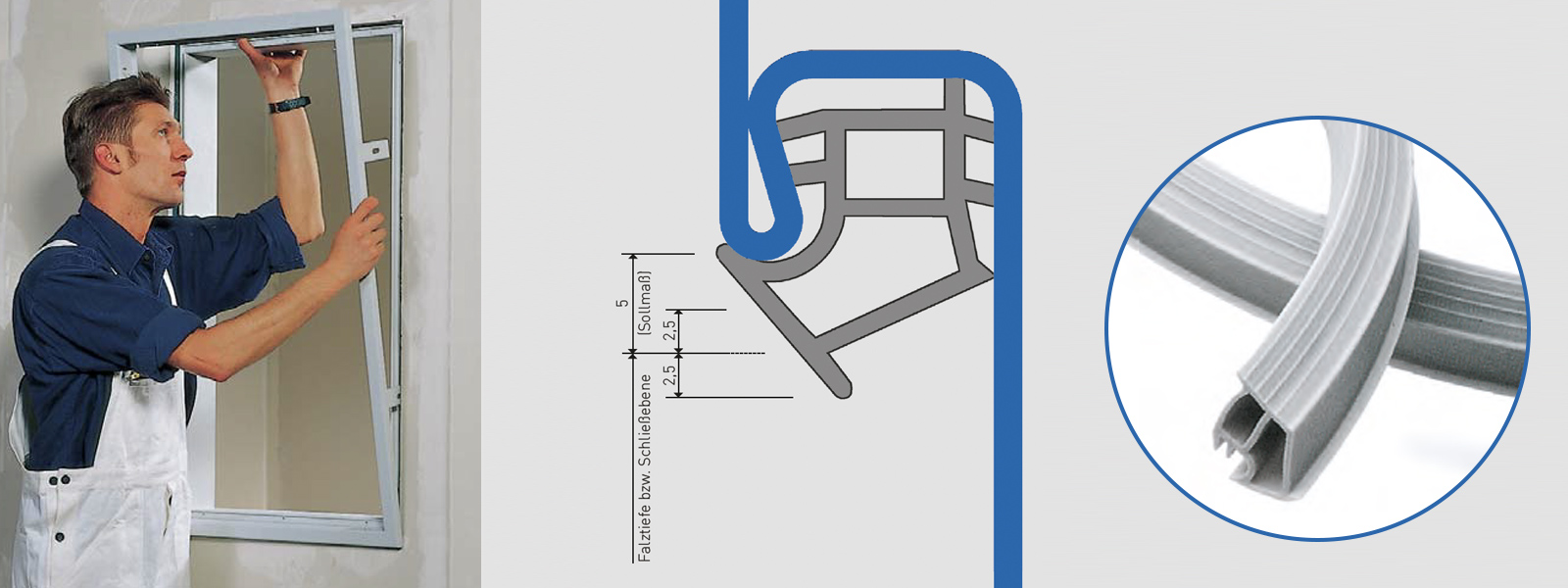

Σφραγίδες απορρόφησης ήχου

ΌΛΑ ΕΞΑΡΤΏΝΤΑΙ ΑΠΌ ΤΗΝ ΤΈΛΕΙΑ ΣΦΡΆΓΙΣΗ

Τα προφίλ στεγανοποίησης Novoferm διασφαλίζουν ότι δεν υπάρχουν ρεύματα αέρα ή θόρυβος. Το προφίλ χείλους για τη διεύρυνση της επιφάνειας κλεισίματος εξασφαλίζει αθόρυβο κλείσιμο. Χάρη στη βέλτιστη ηχομόνωση και την εξαιρετική απόσβεση κλεισίματος, απαιτείται μόνο χαμηλή πίεση κλεισίματος.

Μόνιμα ελαστικό
Σταθερή στις διαστάσεις
Υψηλή ελαστικότητα
Ανθεκτικό στη γήρανση
Διαφορετική βαφή

Εύκολη επεξεργασία
Ηχοαπορροφητικό
Ισοπέδωση ανοχής
Φιλικό προς το περιβάλλον (χωρίς PVC)

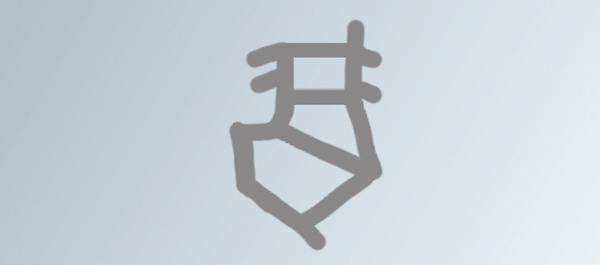

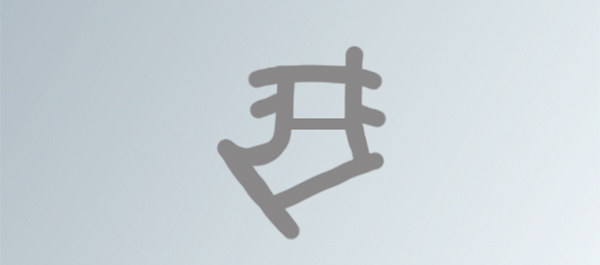

PROFILVARIANTEN

Όνομα	Υλικό*	Χρώμα	Χαρακτηριστικά
C 190	NTK	Γκρι	Τυπικό προφίλ
		Λευκό	Αντιστάθμιση ανοχής ± 2,5 mm
		Καφέ	Απορρόφηση ήχου ± 2,5 mm
		Μαύρο
* ΥλικάNTK: Novoferm Thermo Rubber / APTK: Καουτσούκ από τριπολυμερές προπυλενίου αιθυλενίου (συνθετικό καουτσούκ) EPDM: Διεθνής ονομασία για το APTK

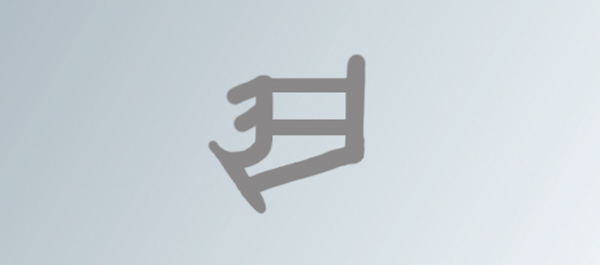

Όνομα	Υλικό*	Χρώμα	Χαρακτηριστικά
C 260	NTK	Γκρι	2 mm υψηλότερα από τοC190
* ΥλικάNTK: Novoferm Thermo Rubber / APTK: Καουτσούκ από τριπολυμερές προπυλενίου αιθυλενίου (συνθετικό καουτσούκ) EPDM: Διεθνής ονομασία για το APTK

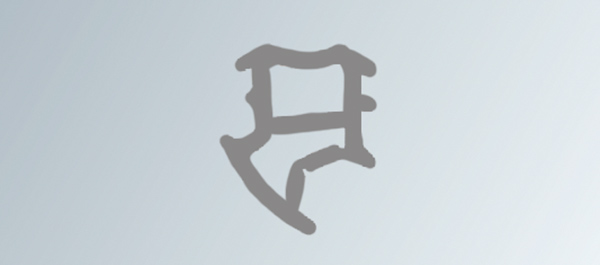

Όνομα	Υλικό*	Χρώμα	Χαρακτηριστικά
C 197	NTK	Γκρι	4 mm υψηλότερο από το C 190
* ΥλικάNTK: Novoferm Thermo Rubber / APTK: Καουτσούκ από τριπολυμερές προπυλενίου αιθυλενίου (συνθετικό καουτσούκ) EPDM: Διεθνής ονομασία για το APTK

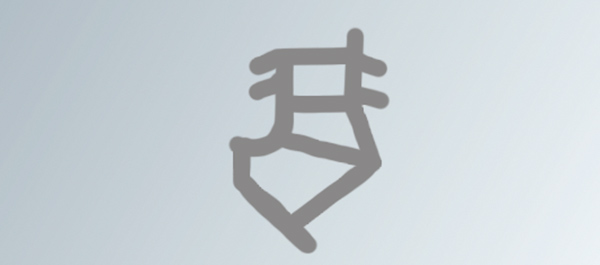

Όνομα	Υλικό*	Χρώμα	Χαρακτηριστικά
C 205	NTK	Γκρι	2 mm χαμηλότερα από το C 190
* ΥλικάNTK: Novoferm Thermo Rubber / APTK: Καουτσούκ από τριπολυμερές προπυλενίου αιθυλενίου (συνθετικό καουτσούκ) EPDM: Διεθνής ονομασία για το APTK

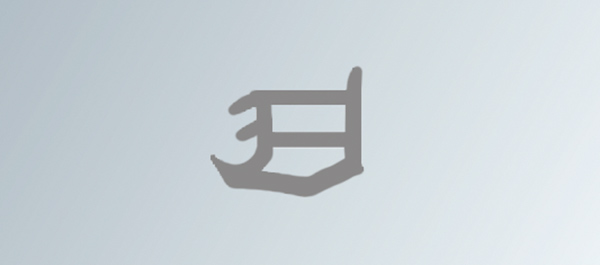

Όνομα	Υλικό*	Χρώμα	Χαρακτηριστικά
C 210	NTK	Γκρι	4 mm χαμηλότερα από το C 190
* ΥλικάNTK: Novoferm Thermo Rubber / APTK: Καουτσούκ από τριπολυμερές προπυλενίου αιθυλενίου (συνθετικό καουτσούκ) EPDM: Διεθνής ονομασία για το APTK

Όνομα	Υλικό*	Χρώμα	Χαρακτηριστικά
11089	APTK (EPDM)	γκρι	Τυποποιημένο προφίλ
			Αντιστάθμιση ανοχής ± 2,5 mm
			Ενεργό ηχοαπορροφητικό ± 2,5 mm
* ΥλικάNTK: Novoferm Thermo Rubber / APTK: Καουτσούκ από τριπολυμερές προπυλενίου αιθυλενίου (συνθετικό καουτσούκ) EPDM: Διεθνής ονομασία για το APTK

Montage

χρησιμοποιώντας το παράδειγμα των αποσυναρμολογημένων πλαισίων για τοίχους με κορνίζες

Τα πλαίσια Novoferm μπορούν να εγκατασταθούν ιδιαίτερα γρήγορα. Παρακάτω θα βρείτε βήμα προς βήμα την προετοιμασία και την τοποθέτηση αποσυναρμολογημένων κουφωμάτων για τοίχους με κορνίζες. Όλες οι λεπτομέρειες μπορούν να βρεθούν στις λεπτομερείς οδηγίες εγκατάστασης.

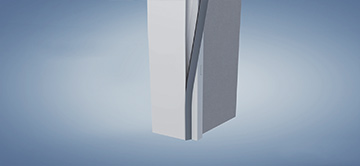

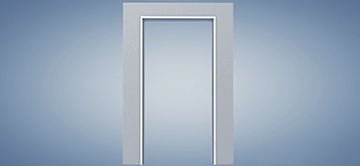

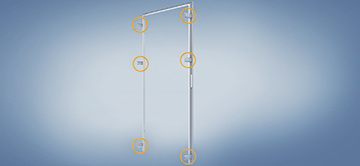

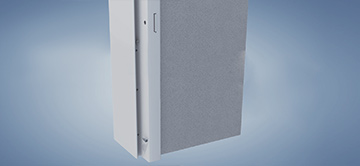

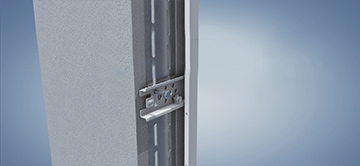

Προετοιμασία της συναρμολόγησης
