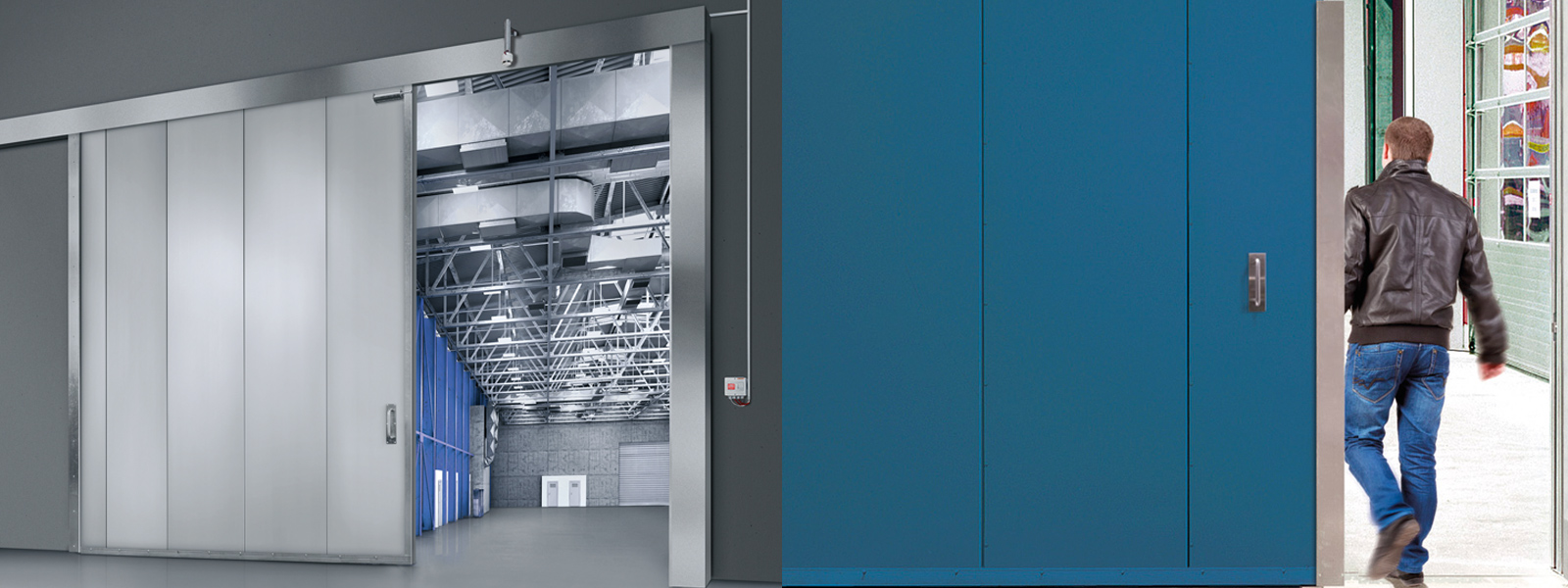

ΣΥΡΌΜΕΝΕΣ ΠΌΡΤΕΣ ΠΡΟΣΤΑΣΊΑΣ ΑΠΌ ΦΩΤΙΆ ΚΑΙ ΚΑΠΝΌ

Δοκιμασμένη ασφάλεια για κλεισίματα πυροπροστασίας σε βιομηχανικά και δημόσια κτίρια

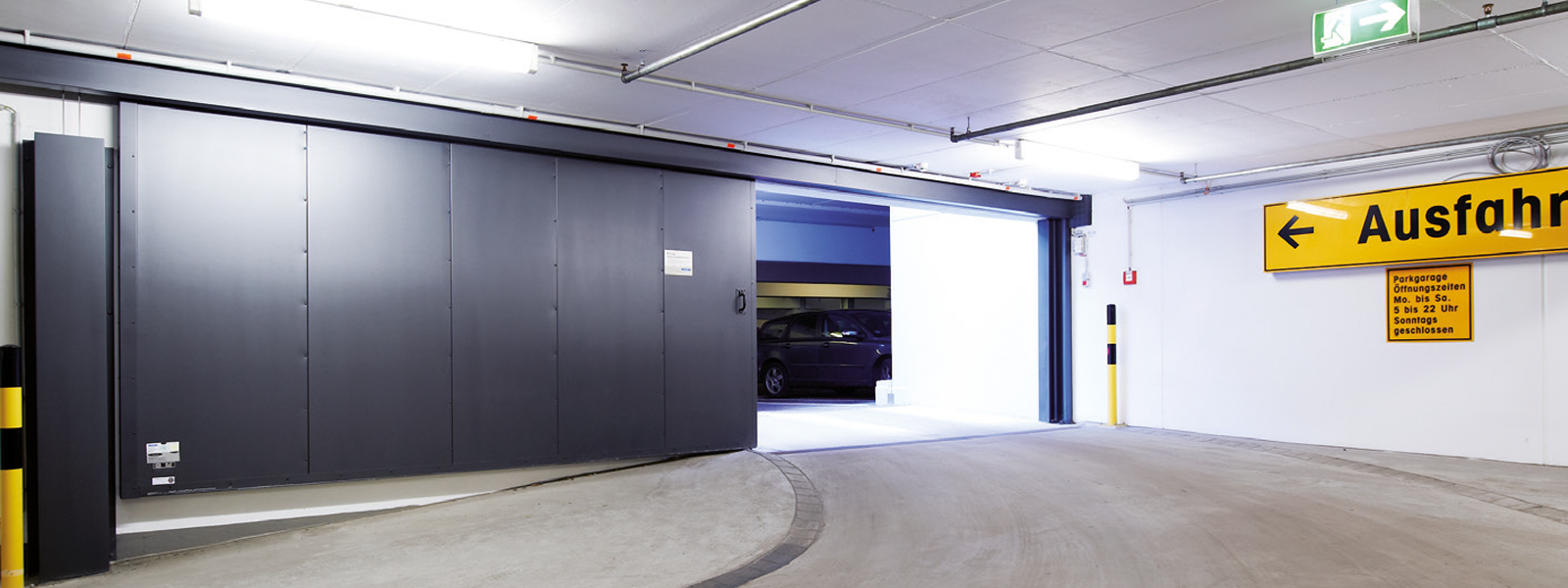

Πολλά πολύ μεγάλα κτίρια, όπως πολυώροφοι χώροι στάθμευσης, υπόγειοι χώροι στάθμευσης και εμπορικά κέντρα, απαιτούν ειδικές πόρτες. Υπάρχουν πολλοί λόγοι γι' αυτό, με τις απαιτήσεις ασφαλείας να παίζουν ιδιαίτερα σημαντικό ρόλο.

Αυτοί οι τύποι κλεισίματος πυροπροστασίας καλύπτονται από τα ευρωπαϊκά πρότυπα προϊόντων EN 16034 ("Κλεισίματα πυροπροστασίας") και EN 13241 ("Πόρτες"). Η νέα συρόμενη πόρτα πυρασφάλειας Novoferm NovoSlide Industry αναπτύχθηκε ειδικά για να πληροί αυτά τα απαιτητικά ευρωπαϊκά πρότυπα προϊόντων.

Ως κατασκευαστικό στοιχείο με σήμανση CE, η πόρτα μας μπορεί επομένως να χρησιμοποιηθεί αξιόπιστα σε όλη την Ευρώπη. Προκειμένου να πληροί τις διάφορες απαιτήσεις των οικοδομικών κανονισμών στην Ευρώπη, η πόρτα ανταποκρίνεται σε όλες τις τρέχουσες κατηγορίες χρόνου

Επισκόπηση των τύπων πόρτας

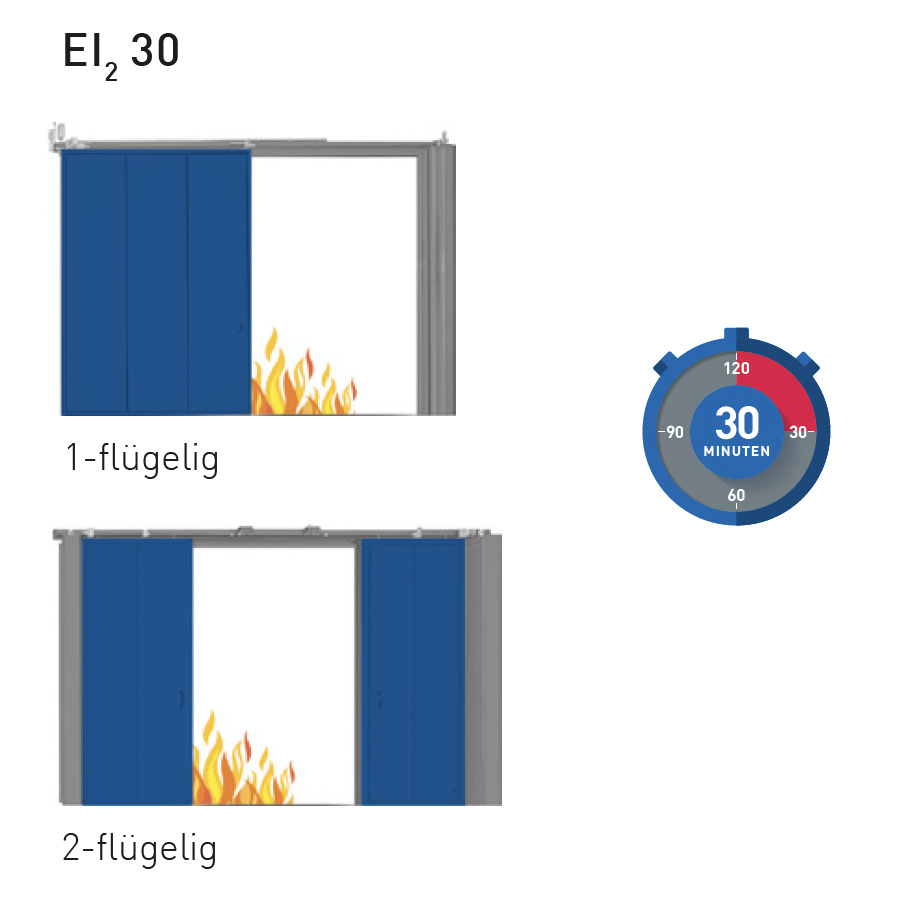

Πυράντοχη συρόμενη πόρτα πυρασφάλειας _EI2 30 σε σχεδιασμό 1 και 2 φύλλων.

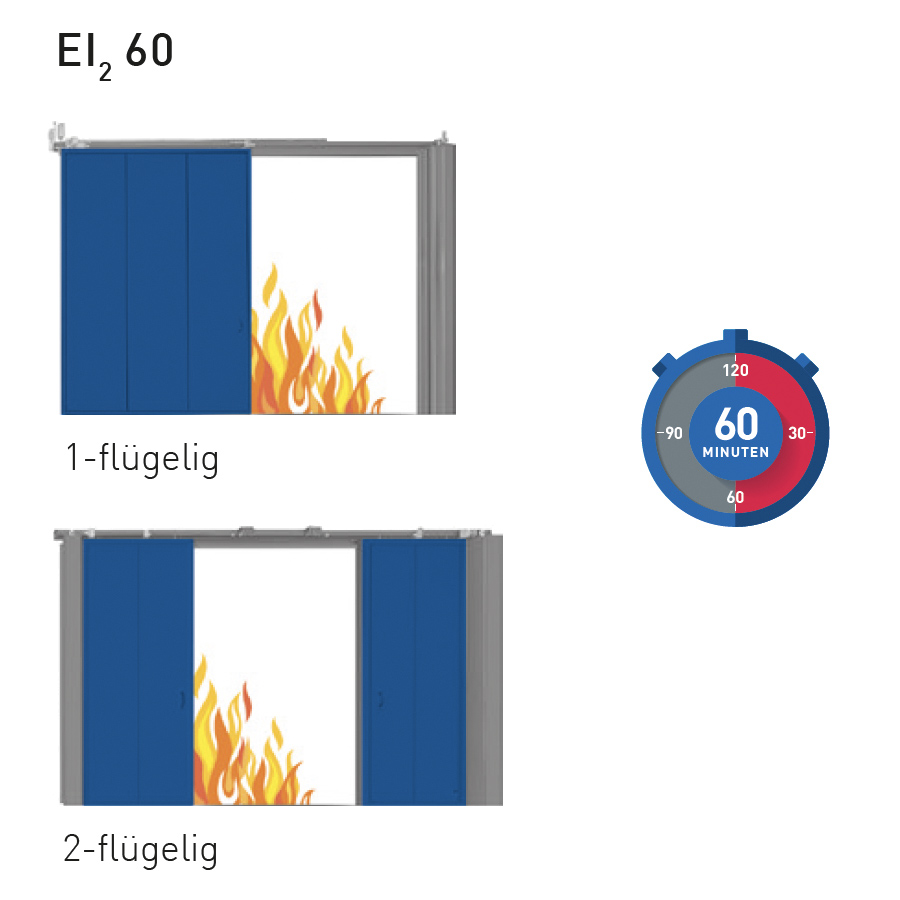

Εξαιρετικά πυράντοχη συρόμενη πόρτα πυρασφάλειας _EI2 60 σε εκδόσεις με 1 και 2 φύλλα.

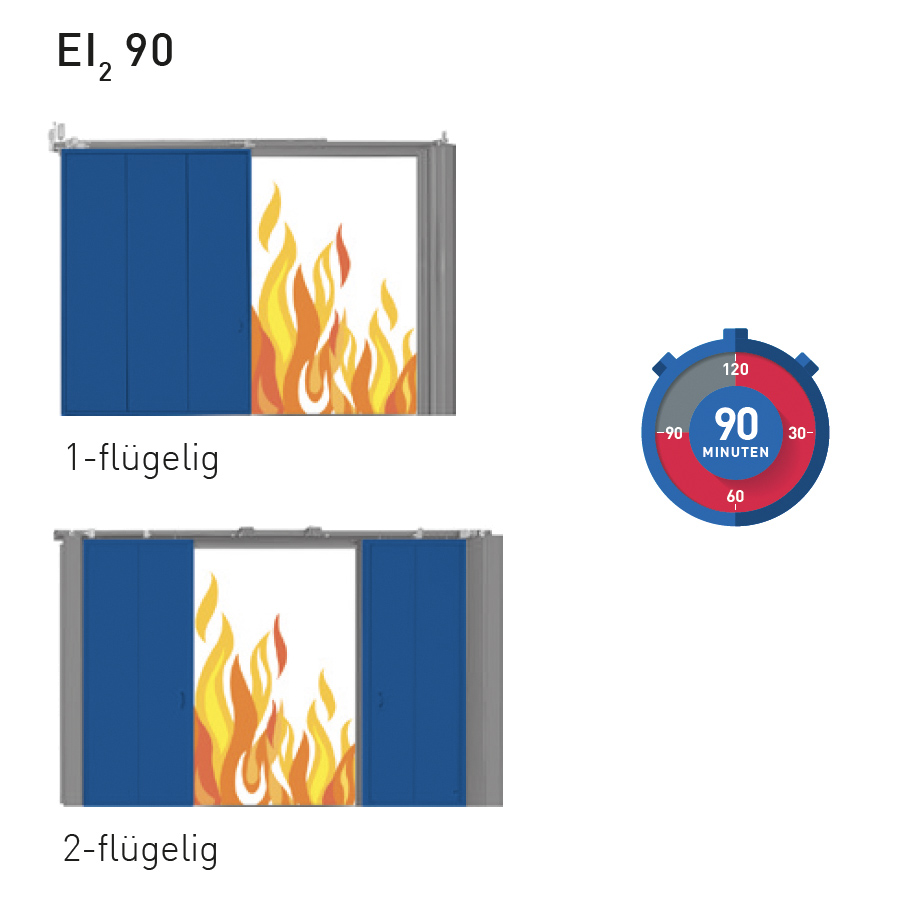

Πυράντοχη συρόμενη πόρτα πυρασφάλειας _EI2 90 σε εκδόσεις με 1 και 2 φύλλα.

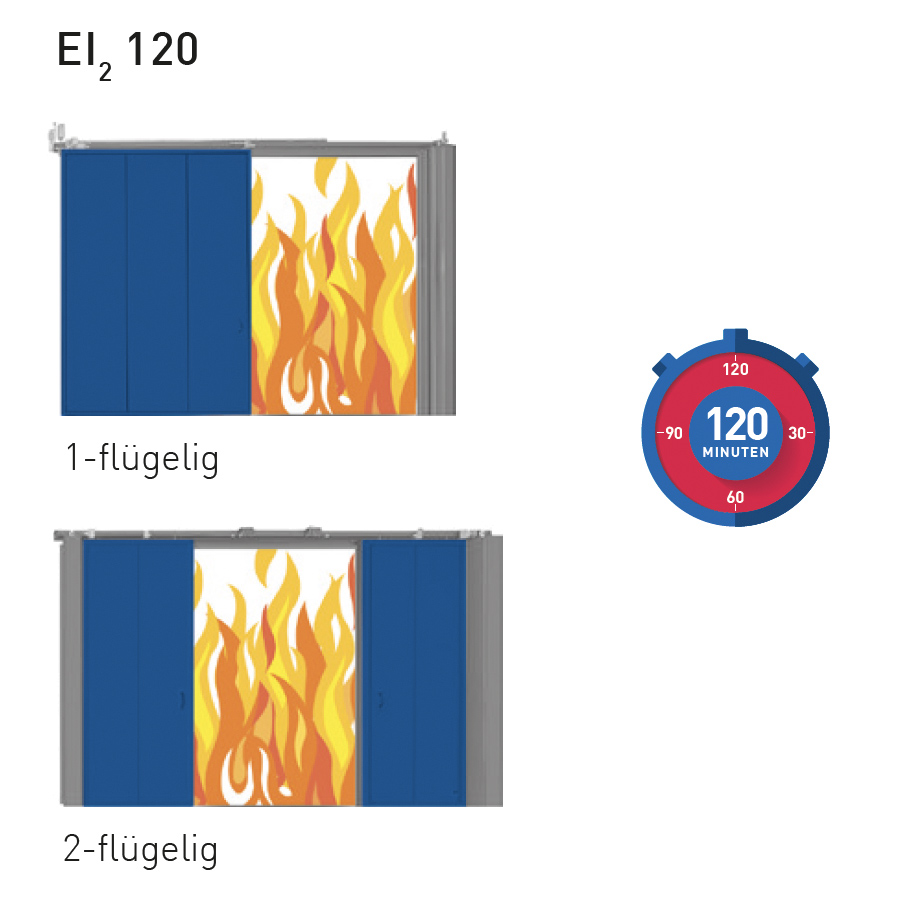

Εξαιρετικά πυράντοχη συρόμενη πόρτα πυρασφάλειας _EI2 120 σε εκδόσεις με 1 και 2 φύλλα.

Σύγκριση και ιδιότητες πόρτας

ΣΎΓΚΡΙΣΗ ΣΥΡΌΜΕΝΕΣ ΠΎΛΕΣ 1-ΦΎΛΛΟ

ΕΠΙΣΚΌΠΗΣΗ ΣΥΡΌΜΕΝΕΣ ΠΌΡΤΕΣ ΠΡΟΣΤΑΣΊΑΣ ΑΠΌ ΦΩΤΙΆ ΚΑΙ ΚΑΠΝΌ 1-ΦΥΛΛΌ

Χαρακτηριστικό		_EI2 30	_EI2 60	_EI2 90	_EI2 120
Στερεό φύλλο σε κατασκευή στοιχείου		-	-	-	-
Γαλβανισμένο φύλλο πόρτας και προφίλ μπορντούρας		-	-	-	-
Κατάταξη (έγκριση)		Συμμορφώνεται με τα DIN EN 16034 και DIN EN 13241- έχει ελεγχθεί ως προς τις ιδιότητες πυροπροστασίας από επίσημο κέντρο δοκιμών σύμφωνα με το DIN EN 1634-1.	Συμμορφώνεται με το DIN EN 16034 και το DIN EN 13241- έχει δοκιμαστεί ως προς τις ιδιότητες πυροπροστασίας από επίσημο κέντρο δοκιμών σύμφωνα με το DIN EN 1634-1.	Συμμορφώνεται με το DIN EN 16034 και το DIN EN 13241- έχει ελεγχθεί ως προς τις ιδιότητες πυροπροστασίας από επίσημο κέντρο δοκιμών σύμφωνα με το DIN EN 1634-1.	Συμμορφώνεται με το DIN EN 16034 και το DIN EN 13241- έχει δοκιμαστεί για τις ιδιότητες πυροπροστασίας από επίσημο κέντρο δοκιμών σύμφωνα με το DIN EN 1634-1.
Εκδόσεις
_EI2 30		-
_EI2 60			-
_EI2 90				-
_EI2 120					-
Προστασία από καπνό_Sa (πλήρες φύλλο)*		- Έως 8.500 x 6.000 mm (μέγ. 46,5 m²) - Στη Γερμανία (έως 8.500 x 6.000 mm) (μέγ. 46,5 m²)	° Έως 8.500 x 6.000 mm (μέγ. 46,5 m²) - Στη Γερμανία (έως 8.500 x 6.000 mm) (μέγ. 46,5 m²)	° Έως 8.500 x 6.000 mm (μέγ. 46,5 m²) - Στη Γερμανία (έως 8.500 x 6.000 mm) (μέγ. 46,5 m²)	° Έως 8.500 x 6.000 mm (μέγ. 46,5 m²) - Στη Γερμανία (έως 8.500 x 6.000 mm) (μέγ. 46,5 m²)
Καπνοπροστασία _S200 (πλήρες φύλλο)*		- Μέχρι το πολύ 30,4 m2	_° Μέχρι το πολύ 30,4^m2	_° Μέχρι το πολύ 30,4^m2	_°Μέχρι το πολύ 30,4^m2
Με φρένο κλεισίματος πόρτας (ακτινικός αποσβεστήρας)		-	-	-	-
Επίσης με σύστημα ανοικτής αναμονής		_°	_°	_°	_°
Περιγραφή
Εγκεκριμένες διαστάσεις		Καθαρό άνοιγμα από το άνω άκρο του τελικού δαπέδου 1.000 x 2.000 mm έως 8.500 x 6.000 mm (μέγιστο 50 m2)	Καθαρό άνοιγμα από το άνω άκρο του τελικού δαπέδου 1.000 x 2.000 mm έως 8.500 x 6.000 mm (μέγιστο 50^m2)	Καθαρό άνοιγμα από το άνω άκρο του τελικού δαπέδου 1.000 x 2.000 mm έως 8.500 x 6.000 mm (μέγιστο 50^m2)	Καθαρό άνοιγμα από το άνω άκρο του τελικού δαπέδου 1.000 x 2.000 mm έως 8.500 x 6.000 mm (μέγιστο 50^m2)
Φύλλο πόρτας: πάχος περίπου 72 mm, λαμαρίνα 0,75 mm, βάρος στοιχείου περίπου 54 kg/m2		-	-	-	-
Απαιτούμενη επικάλυψη του ελεύθερου ανοίγματος διέλευσης από το φύλλο πόρτας	Στις πλευρές κάθε	≥ 0 150 στην είσοδο της θύρας ¹⁾≥ 195 στο χώρο στάθμευσης¹⁾	≥ 150 στην είσοδο της θύρας ¹⁾≥ 195 στο χώρο αποθήκευσης ¹⁾	≥ 150 στην είσοδο πόρτας ¹⁾≥ 195 στον χώρο στάθμευσης ¹⁾	≥ 150 στην είσοδο πόρτας ¹⁾≥ 195 στον χώρο στάθμευσης ¹⁾
	Στο υπέρθυρο	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
	Για χωνευτή τοποθέτηση στην οροφή	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
Χώρος στάθμευσης για ανοικτή πόρτα (με μπροστινό βάρος)		LD + 495 ¹⁾	LD + 495¹⁾	LD + 495¹⁾	LD + 495¹⁾
Απαιτούμενο ύψος υπέρθυρου	Κανονική τοποθέτηση σε τοίχο με υπέρθυρο	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
	Εγκατάσταση στο ίδιο επίπεδο με την οροφή (παρουσία υπέρθυρου)	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Εγκατάσταση σε επίπεδο οροφής με κάλυμμα υπέρθυρου	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Επενδυμένη χαλύβδινη κολώνα (σύμφωνα με στατικούς υπολογισμούς)	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
Απόσταση από τον τοίχο πυρασφάλειας που απαιτείται για τα στηρίγματα στον χώρο αποθήκευσης	Χωρίς πόρτα-κουρτίνα	≥ 200	≥ 200	≥ 200	≥ 200
	Με θύρα	≥ 230	≥ 230	≥ 230	≥ 230
Κατώφλι για το άνοιγμα και το χώρο στάθμευσης		Απαιτείται μόνο για καπνόστομες πόρτες S200: Εσοχή: Κατώφλι χωνευμένο στο δάπεδο αποκλειστικά στο εργοτάξιο πριν από την τοποθέτηση της πόρτας, μετά από συνεννόηση με τη Novoferm Επιφανειακή τοποθέτηση: Ανοχή επιπεδότητας για το τελικό δάπεδο με επιφανειακά τοποθετημένο κατώφλι στο άνοιγμα και την περιοχή στάθμευσης σύμφωνα με το DIN 18202, Πίνακας 3, γραμμή 4 Προαιρετικά: Παράλειψη του κατωφλίου για επίπεδα, λεία δάπεδα χωρίς αρμούς στην περιοχή ανοίγματος και αποθήκευσης (μέγιστη ανοχή 5 mm σε ολόκληρη την περιοχή ανοίγματος)	Απαιτείται μόνο για καπνόστομες πόρτες S200: Εσοχή: Κατώφλι χωνευμένο στο δάπεδο αποκλειστικά στο εργοτάξιο πριν από την τοποθέτηση της πόρτας, μετά από συνεννόηση με τη Novoferm Επιφανειακά τοποθετημένο: Ανοχή επιπεδότητας για το τελικό δάπεδο με επιφανειακά τοποθετημένο κατώφλι στην περιοχή ανοίγματος και στάθμευσης σύμφωνα με το DIN 18202, Πίνακας 3, γραμμή 4 Προαιρετικά: Παράλειψη του κατωφλίου για επίπεδα, λεία δάπεδα χωρίς αρμούς στην περιοχή ανοίγματος και αποθήκευσης (μέγιστη ανοχή 5 mm σε ολόκληρη την περιοχή ανοίγματος)	Απαιτείται μόνο για καπνόστομες πόρτες S200: Εσοχή: Κατώφλι χωνευμένο στο δάπεδο αποκλειστικά στο εργοτάξιο πριν από την τοποθέτηση της πόρτας, μετά από συνεννόηση με τη Novoferm Επιφανειακά τοποθετημένο: Ανοχή επιπεδότητας για το τελικό δάπεδο με επιφανειακά τοποθετημένο κατώφλι στην περιοχή ανοίγματος και στάθμευσης σύμφωνα με το DIN 18202, Πίνακας 3, γραμμή 4 Προαιρετικά: Παράλειψη του κατωφλίου για επίπεδα, λεία δάπεδα χωρίς αρμούς στην περιοχή ανοίγματος και αποθήκευσης (μέγιστη ανοχή 5 mm σε ολόκληρη την περιοχή ανοίγματος)	Απαιτείται μόνο για καπνόστομες πόρτες S200: Εσοχή: Κατώφλι χωνευμένο στο δάπεδο αποκλειστικά στο εργοτάξιο πριν από την τοποθέτηση της πόρτας, μετά από συνεννόηση με τη Novoferm Επιφανειακά τοποθετημένο: Ανοχή επιπεδότητας για το τελικό δάπεδο με επιφανειακά τοποθετημένο κατώφλι στην περιοχή ανοίγματος και στάθμευσης σύμφωνα με το DIN 18202, Πίνακας 3, γραμμή 4 Προαιρετικά: Παράλειψη του κατωφλίου για επίπεδα, λεία δάπεδα χωρίς αρμούς στην περιοχή ανοίγματος και αποθήκευσης (μέγιστη ανοχή 5 mm σε ολόκληρη την περιοχή ανοίγματος)
Πρόσθετες υπηρεσίες
Πόρτα Wicket Sa, συμπεριλαμβανομένου του κλεισίματος πόρτας		_° Μέχρι max. 46,5 m²	_° Μέχρι το πολύ 46,5 m²	_° Μέχρι 46,5 m² κατ' ανώτατο όριο	_° Μέχρι 46,5 m² κατ' ανώτατο όριο
Θύρα S200 με κλείσιμο πόρτας		_° Μέχρι max. 23,4 m²	_° Μέχρι 23,4 m² κατ' ανώτατο όριο	_° Μέχρι 23,4 m² κατ' ανώτατο όριο	_° Μέχρι 23,4 m² κατ' ανώτατο όριο
Θύρα με καγκελόπορτα σε αποκαλύψεις		_° Μέχρι 23,4 m² κατ' ανώτατο όριο	_° Μέχρι 23,4 m² κατ' ανώτατο όριο	_° Μέχρι 23,4 m² κατ' ανώτατο όριο	-
Κλειδαριά με γάντζο		_°	_°	_°	_°
Αμβλύ πλαϊνό πάνελ εισόδου		_°	_°	_°	_°
Αμβλύς τοποθέτηση στην οροφή		_°	_°	_°	_°
Ηλεκτρικό βοήθημα ανοίγματος		_°	_°	_°	_°
Τζάμια		-	-	-	-
Λειτουργία ελεύθερου τροχού		-	-	-	-
Πτερύγια οροφής/κάλυψης		-	-	-	-
Χύτευση φρένων ασφαλείας		-	-	-	-
LD = Διάσταση ελεύθερου χώρου OKF = Ανώτατο άκρο τελικού δαπέδου - = Ως στάνταρ _° = Ως επιλογή - = Προς το παρόν δεν διατίθεται Όλες οι διαστάσεις σε mm.

ΣΎΓΚΡΙΣΗ ΣΥΡΌΜΕΝΕΣ ΠΎΛΕΣ 2-ΦΥΛΛΟ

ΕΠΙΣΚΌΠΗΣΗ ΣΥΡΌΜΕΝΕΣ ΠΌΡΤΕΣ ΠΡΟΣΤΑΣΊΑΣ ΑΠΌ ΦΩΤΙΆ ΚΑΙ ΚΑΠΝΌ 2-ΦΥΛΛΕΣ

Χαρακτηριστικό		_EI2 30	_EI2 60	_EI2 90	_EI2 120
Στερεό φύλλο σε κατασκευή στοιχείου		-	-	-	-
Γαλβανισμένο φύλλο πόρτας και προφίλ μπορντούρας		-	-	-	-
Κατάταξη (έγκριση)		Συμμορφώνεται με τα DIN EN 16034 και DIN EN 13241- έχει ελεγχθεί ως προς τις ιδιότητες πυροπροστασίας από επίσημο κέντρο δοκιμών σύμφωνα με το DIN EN 1634-1.	Συμμορφώνεται με το DIN EN 16034 και το DIN EN 13241- έχει δοκιμαστεί ως προς τις ιδιότητες πυροπροστασίας από επίσημο κέντρο δοκιμών σύμφωνα με το DIN EN 1634-1.	Συμμορφώνεται με το DIN EN 16034 και το DIN EN 13241- έχει ελεγχθεί ως προς τις ιδιότητες πυροπροστασίας από επίσημο κέντρο δοκιμών σύμφωνα με το DIN EN 1634-1.	Συμμορφώνεται με το DIN EN 16034 και το DIN EN 13241- έχει δοκιμαστεί για τις ιδιότητες πυροπροστασίας από επίσημο κέντρο δοκιμών σύμφωνα με το DIN EN 1634-1.
Εκδόσεις
_EI2 30		-
_EI2 60			-
_EI2 90				-
_EI2 120					-
Προστασία από καπνό_Sa (πλήρες φύλλο)*		- Έως 8.500 x 6.000 mm (μέγ. 46,5 m²) - Στη Γερμανία (έως 8.500 x 6.000 mm) (μέγ. 46,5 m²)	° Έως 8.500 x 6.000 mm (μέγ. 46,5 m²) - Στη Γερμανία (έως 8.500 x 6.000 mm) (μέγ. 46,5 m²)	° Έως 8.500 x 6.000 mm (μέγ. 46,5 m²) - Στη Γερμανία (έως 8.500 x 6.000 mm) (μέγ. 46,5 m²)	° Έως 8.500 x 6.000 mm (μέγ. 46,5 m²) - Στη Γερμανία (έως 8.500 x 6.000 mm) (μέγ. 46,5 m²)
Προστασία από καπνό _S200 (πλήρες φύλλο)*		- Μέχρι το πολύ 28,3 m2	_° Μέχρι max. 28,3^m2	_° Μέχρι max. 28,3^m2	_° Μέχρι max. 28,3^m2
Με φρένο κλεισίματος πόρτας (ακτινικός αποσβεστήρας)		-	-	-	-
Επίσης με σύστημα ανοικτής αναμονής		_°	_°	_°	_°
Περιγραφή
Εγκεκριμένες διαστάσεις		Καθαρό άνοιγμα από το άνω άκρο του τελικού δαπέδου 1.000 x 2.000 mm έως 8.500 x 6.000 mm (μέγιστο 50 m2)	Καθαρό άνοιγμα από το άνω άκρο του τελικού δαπέδου 2.000 x 2.000 mm έως 8.500 x 6.000 mm (μέγιστο 50^m2)	Καθαρό άνοιγμα από το άνω άκρο του τελικού δαπέδου 2.000 x 2.000 mm έως 8.500 x 6.000 mm (μέγιστο 50^m2)	Καθαρό άνοιγμα από το άνω άκρο του τελικού δαπέδου 2.000 x 2.000 mm έως 8.500 x 6.000 mm (μέγιστο 50^m2)
Φύλλο πόρτας: πάχος περίπου 72 mm, λαμαρίνα 0,75 mm, βάρος στοιχείου περίπου 54 kg/m2		-	-	-	-
Απαιτούμενη επικάλυψη του ελεύθερου ανοίγματος διέλευσης από το φύλλο πόρτας	Σε κάθε πλευρά	≥ 195 στον αποθηκευτικό χώρο¹⁾	≥ 195 στον αποθηκευτικό χώρο ¹⁾	≥ 195 στην περιοχή αποθήκευσης ¹⁾	≥ 195 στον χώρο στάθμευσης ¹⁾
	Στο υπέρθυρο	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
	Για χωνευτή τοποθέτηση στην οροφή	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
Χώρος στάθμευσης για ανοικτή πόρτα		Το μισό της LD +600 ¹⁾ για κάθε φύλλο	Το ήμισυ του LD +600 για κάθε φύλλο ¹⁾	Το ήμισυ του LD +600 για κάθε φύλλο ¹⁾	Μισό του LD +600 ¹⁾ ανά φύλλο
Απαιτούμενο ύψος υπέρθυρου	Κανονική επίτοιχη τοποθέτηση σε υπέρθυρο	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
	Εγκατάσταση στο ίδιο επίπεδο με την οροφή (παρουσία υπέρθυρου)	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Εγκατάσταση σε επίπεδο οροφής με κάλυμμα υπέρθυρου	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Επενδυμένη χαλύβδινη κολώνα (σύμφωνα με στατικούς υπολογισμούς)	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
Απόσταση από τον τοίχο πυρασφάλειας που απαιτείται για τα στηρίγματα στον χώρο αποθήκευσης	Χωρίς πόρτα-κουρτίνα	≥ 200	≥ 200	≥ 200	≥ 200
	Με θύρα	≥ 230	≥ 230	≥ 230	≥ 230
Κατώφλι για το άνοιγμα και το χώρο στάθμευσης		Απαιτείται μόνο για καπνόστομες πόρτες _S200:Εσοχή: Κατώφλι χωνευμένο στο δάπεδο αποκλειστικά στο εργοτάξιο πριν από την τοποθέτηση της πόρτας, μετά από συνεννόηση με τη NovofermΕπιφανειακήτοποθέτηση: Ανοχή επιπεδότητας για το τελικό δάπεδο με επιφανειακά τοποθετημένο κατώφλι στο άνοιγμα και την περιοχή στάθμευσης σύμφωνα με το DIN 18202, Πίνακας 3, γραμμή 4Προαιρετικά: Παράλειψη του κατωφλίου για επίπεδα, λεία δάπεδα χωρίς αρμούς στην περιοχή ανοίγματος και αποθήκευσης (μέγιστη ανοχή 5 mm σε ολόκληρη την περιοχή ανοίγματος)	Απαιτείται μόνο για καπνόστομες πόρτες S200: Εσοχή: Κατώφλι χωνευμένο στο δάπεδο αποκλειστικά στο εργοτάξιο πριν από την τοποθέτηση της πόρτας, μετά από συνεννόηση με τη Novoferm Επιφανειακά τοποθετημένο: Ανοχή επιπεδότητας για το τελικό δάπεδο με επιφανειακά τοποθετημένο κατώφλι στην περιοχή ανοίγματος και στάθμευσης σύμφωνα με το DIN 18202, Πίνακας 3, γραμμή 4 Προαιρετικά: Παράλειψη του κατωφλίου για επίπεδα, λεία δάπεδα χωρίς αρμούς στην περιοχή ανοίγματος και αποθήκευσης (μέγιστη ανοχή 5 mm σε ολόκληρη την περιοχή ανοίγματος)	Απαιτείται μόνο για καπνόστομες πόρτες S200: Εσοχή: Κατώφλι χωνευμένο στο δάπεδο αποκλειστικά στο εργοτάξιο πριν από την τοποθέτηση της πόρτας, μετά από συνεννόηση με τη Novoferm Επιφανειακά τοποθετημένο: Ανοχή επιπεδότητας για το τελικό δάπεδο με επιφανειακά τοποθετημένο κατώφλι στην περιοχή ανοίγματος και στάθμευσης σύμφωνα με το DIN 18202, Πίνακας 3, γραμμή 4 Προαιρετικά: Παράλειψη του κατωφλίου για ομοιόμορφα, λεία δάπεδα χωρίς αρμούς στην περιοχή ανοίγματος και αποθήκευσης (μέγιστη ανοχή 5 mm σε ολόκληρη την περιοχή ανοίγματος)	Απαιτείται μόνο για καπνόστομες πόρτες S200: Εσοχή: Κατώφλι χωνευμένο στο δάπεδο αποκλειστικά στο εργοτάξιο πριν από την τοποθέτηση της πόρτας, μετά από συνεννόηση με τη Novoferm Επιφανειακά τοποθετημένο: Ανοχή επιπεδότητας για το τελικό δάπεδο με επιφανειακά τοποθετημένο κατώφλι στην περιοχή ανοίγματος και στάθμευσης σύμφωνα με το DIN 18202, Πίνακας 3, γραμμή 4 Προαιρετικά: Παράλειψη του κατωφλίου για επίπεδα, λεία δάπεδα χωρίς αρμούς στην περιοχή ανοίγματος και αποθήκευσης (μέγιστη ανοχή 5 mm σε ολόκληρη την περιοχή ανοίγματος)
Πρόσθετες υπηρεσίες
Πόρτα καγκελόπορτα_{Sa /}_S200 συμπεριλαμβανομένου του θυροφράκτη		_°S200: Μέχρι max. 23,9 m² Sa: Μέχρι 46,5 m² κατ' ανώτατο όριο	_° _S200: Μέχρι 23,9^m2 κατ' ανώτατο όριο _Sa: Μέχρι 46,5^m2 κατ' ανώτατο όριο	_° _S200: Μέχρι 23,9^m2 κατ' ανώτατο όριο _°_Sa: Μέχρι 46,5^m2 κατ' ανώτατο όριο	_° _S200: Μέχρι 23,9^m2 κατ' ανώτατο όριο _°_Sa: Μέχρι το μέγιστο 46,5^m2
Θύρα με καγκελόπορτα στην αποκάλυψη		_°	_°	_°	-
Κλειδαριά με γάντζο		_°	_°	_°	_°
Αμβλεία τοποθέτηση στην οροφή		_°	_°	_°	_°
Ηλεκτρικό βοήθημα ανοίγματος		Κατόπιν αιτήματος	Κατόπιν αιτήματος	Κατόπιν αιτήματος	Κατόπιν αιτήματος
Υαλοπίνακες		-	-	-	-
Λειτουργία ελεύθερου τροχού		-	-	-	-
Πτερύγια οροφής/κάλυψης		-	-	-	-
LD = Διάσταση ελεύθερης διέλευσης OKF = Ανώτατο άκρο τελικού δαπέδου- = στάνταρ _° = ως επιλογή - = προς το παρόν δεν διατίθεται Όλες οι διαστάσεις σε mm.

Κύρια σημεία

ΤΟ ΒΈΛΤΙΣΤΟ ΣΎΣΤΗΜΑ ΓΙΑ ΌΛΕΣ ΤΙΣ ΕΦΑΡΜΟΓΈΣ ΠΥΡΟΠΡΟΣΤΑΣΊΑΣ

ΟΜΑΛΗ ΟΠΤΙΚΗ ΑΚΟΜΑ ΚΑΙ ΓΙΑ ΜΕΓΑΛΕΣ ΠΟΡΤΕΣ Οι επίπεδες επιφάνειες1 και η αόρατη σύνδεση πάνελ στην πρόσοψη εξασφαλίζουν ομοιόμορφη, ελκυστική εμφάνιση. Η επένδυση των διαδρομών και του κιβωτίου αντίβαρου εξασφαλίζουν επίσης μια ιδιαίτερα επίπεδη εμφάνιση.

Κομψές πόρτες καγκελόπορτες Οι πόρτες καγκελόπορτες2 επιτρέπουν την εύκολη διέλευση όταν η πόρτα είναι κλειστή και είναι ουσιαστικά χωρίς κατώφλι χωρίς προφίλ κάτω στοπ. Αυτό εξασφαλίζει ότι δεν υπάρχει κίνδυνος σκοντάμματος κατά τη διέλευση. Με τα στενά τους πλαίσια, φαίνονται διακριτικές και κομψές.

ΕΥΚΟΛΗ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΧΡΗΣΗ Οι συρόμενες πόρτες πυρασφάλειας Novoferm3 χαρακτηρίζονται από πολλά πλεονεκτήματα. Είναι κατάλληλες τόσο για κανονική τοποθέτηση με υπέρθυρο όσο και για τοποθέτηση στο ίδιο επίπεδο με την οροφή. Κατά τη φάση της χρήσης, οι πόρτες αυτές εντυπωσιάζουν με τις εξαιρετικές ιδιότητες λειτουργίας τους. Οι συρόμενες πόρτες πυρασφάλειας εγκαθίστανται συχνά σε μεγάλες διαστάσεις. Χάρη στη φιλική προς τη μεταφορά και την εγκατάσταση σχεδίαση των στοιχείων, ακόμη και μεγάλες διαστάσεις πόρτας μπορούν να υλοποιηθούν εύκολα.

ΜΙΑ ΠΟΡΤΑ ΟΠΩΣ ΤΗΝ ΧΡΕΙΑΖΕΤΕ Προσαρμόστε τη μονόφυλλη ή δίφυλλη συρόμενη πόρτα πυρασφάλειας για να ταιριάζει στην ιδιοκτησία σας. Οι πολυάριθμες παραλλαγές εξοπλισμού μας το καθιστούν εφικτό. Θέλετε οι πόρτες να παραμένουν ανοιχτές τις περισσότερες φορές;

Κανένα πρόβλημα, το σύστημα συγκράτησης 4 με διάταξη απελευθέρωσης εξασφαλίζει ότι οι πόρτες κλείνουν αξιόπιστα σε περίπτωση πυρκαγιάς. Οι πρόσθετες συσκευές οπτικής και ακουστικής σηματοδότησης που περιλαμβάνονται στο βασικό εξοπλισμό παρέχουν πρόσθετη ασφάλεια για τις πόρτες με συστήματα αναμονής.

ΑΣΥΡΜΑΤΗ ΠΡΟΣΤΑΣΙΑ ΠΥΡΚΑΓΙΑΣ Η Novoferm αναπτύσσει με συνέπεια τη συνδυασμένη προστασία από καπνό και πυρκαγιά. Αυτό σημαίνει ότι τα κατώφλια μπορούν να καταργηθούν σε ολόκληρη την περιοχή ανοίγματος και στάθμευσης5 της πό ρτας, εάν οι συνθήκες του δαπέδου είναι κατάλληλες.

ΕΠΙΣΗΜΑΊΝΕΙ ΤΗ ΒΙΟΜΗΧΑΝΊΑ NOVOSLIDE

ΠΥΡΟΠΡΟΣΤΑΣΊΑ ΥΨΗΛΏΝ ΠΡΟΔΙΑΓΡΑΦΏΝ _EI2 120

Οι συρόμενες πόρτες πυροπροστασίας διαχωρίζουν διαφορετικά πυροδιαμερίσματα σε κτίρια. Η συρόμενη πόρτα πυρασφάλειας NovoSlide Industry εκπληρώνει αυτό το καθήκον ιδιαίτερα καλά χάρη στην ευκολία εγκατάστασης και τις εξαιρετικές ιδιότητες πυροπροστασίας.

Καθώς οι συρόμενες πόρτες πυρασφάλειας NovoSlide Industry αποτελούνται από επιμέρους εξαρτήματα που προκατασκευάζονται στο εργοστάσιο, όπου είναι δυνατόν, η εγκατάσταση είναι απλή και μπορεί να ολοκληρωθεί γρήγορα. Ειδικότερα, η ευθυγράμμιση των επιμέρους φύλλων στην τροχιά εξοικονομεί χρόνο, καθώς κάθε φύλλο είναι εφοδιασμένο με ξεχωριστό κύλινδρο.

Η NovoSlide Industry αποδεικνύεται επίσης ιδιαίτερα ανθεκτική στη φωτιά όσον αφορά τις επιτεύξιμες κατηγορίες πυροπροστασίας, καθώς η πόρτα έχει δοκιμαστεί ακόμη και μέχρι την κατηγορία πυροπροστασίας _EI2 120. Μετά από 120 λεπτά, η θερμοκρασία στον κλίβανο δοκιμών πυρκαγιάς ξεπερνά κατά πολύ τους 1.000 °C. Σε αυτές τις θερμοκρασίες, όχι μόνο η πόρτα αλλά και η τοιχοποιία του τοίχου δοκιμής υποβάλλονται σε υψηλότατη καταπόνηση. Ακόμη και υπό αυτές τις συνθήκες, η συρόμενη πόρτα δεν πρέπει να παρουσιάζει σχεδόν καμία παραμόρφωση κατά τη δοκιμή πυρκαγιάς και πρέπει να πληροί εξαιρετικά αυστηρές προδιαγραφές όσον αφορά το κλείσιμο του χώρου και τη θερμομόνωση.

Ευρωπαϊκό πρότυπο

Οι συρόμενες πυράντοχες πόρτες ως πυράντοχα κλεισίματα καλύπτονται από τα ευρωπαϊκά πρότυπα προϊόντων EN 16034 (Πόρτες, πύλες και παράθυρα - Πρότυπο προϊόντος, χαρακτηριστικά επιδόσεων - Ιδιότητες ελέγχου πυρκαγιάς ή/και καπνού) και EN 13241 (Πύλες - Πρότυπο προϊόντος, χαρακτηριστικά επιδόσεων). Αυτά τα πυράντοχα κλείστρα ταξινομούνται σύμφωνα με το EN 13501-2 (Ταξινόμηση δομικών προϊόντων και δομικών στοιχείων όσον αφορά την αντίδρασή τους στη φωτιά - Μέρος 2: Ταξινόμηση με βάση τα αποτελέσματα δοκιμών πυραντίστασης). Η νέα πυράντοχη συρόμενη πόρτα Novoferm NovoSlide Industry έχει αναπτυχθεί ειδικά για να πληροί αυτά τα απαιτητικά ευρωπαϊκά πρότυπα προϊόντων.

Σύμφωνα με τον κανονισμό για τα δομικά προϊόντα, ο οποίος ρυθμίζει τη διάθεση των δομικών προϊόντων στην αγορά της Γερμανίας και της Ευρωπαϊκής Ένωσης, τα δομικά προϊόντα που καλύπτονται από ένα ευρωπαϊκό πρότυπο προϊόντος πρέπει να συνοδεύονται από σήμανση CE και δήλωση επιδόσεων (DOP).

Αυτό ισχύει για τις συρόμενες πόρτες πυρασφάλειας μετά το τέλος της φάσης συνύπαρξης των εθνικών και ευρωπαϊκών κανονισμών. Οι πόρτες που φέρουν αυτή τη σήμανση μπορούν να χρησιμοποιηθούν σε όλα τα κράτη μέλη της Ευρωπαϊκής Ένωσης (CEN).

Εκτός από τα ευρωπαϊκά πρότυπα, θα πρέπει πάντα να τηρούνται οι αντίστοιχες εθνικές απαιτήσεις της οικοδομικής νομοθεσίας, οι οποίες θα συνεχίσουν να αποτελούν αρμοδιότητα των επιμέρους χωρών και δεν θα εναρμονιστούν σε ευρωπαϊκό επίπεδο.

Στη Γερμανία, για παράδειγμα, ο πρότυπος διοικητικός κανονισμός "Technische Baubestimmungen" (MVV-TB) καθορίζει ουσιαστικά αυτές τις απαιτήσεις της οικοδομικής νομοθεσίας για πόρτες προστασίας από πυρκαγιά και καπνό.

Εκτός από τις κλάσεις πυροπροστασίας _EI2 30 και _EI2 90, ο MVV-TB απαιτεί επίσης τα χαρακτηριστικά απόδοσης του στεγανού κλεισίματος (Sa) και την ανθεκτικότητα του αυτοκλεισίματος (C2).

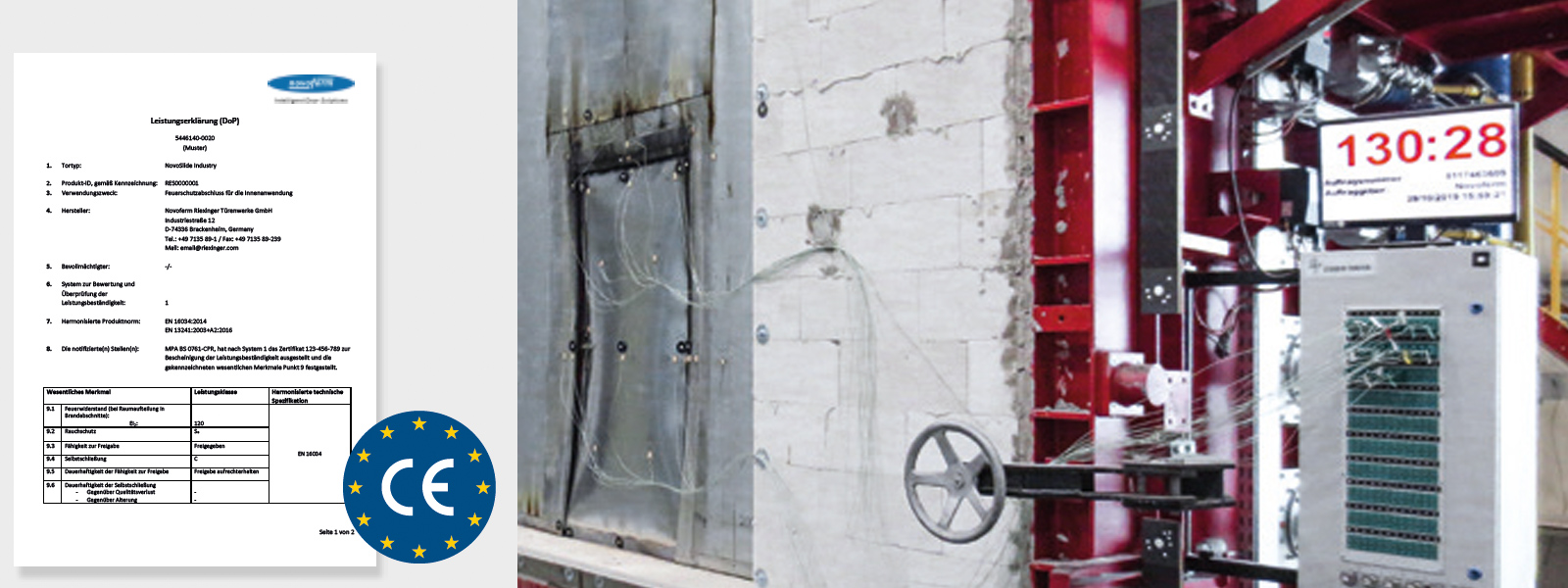

Δήλωση Επιδόσεων (DOP) / δοκιμή πυρκαγιάς: θέα πόρτας μετά από 130 λεπτά

Λεπτομέρειες συρόμενες πύλες

ΤΕΧΝΙΚΉ ΠΕΡΙΓΡΑΦΉ

Η υψηλή λειτουργικότητα, ο ελκυστικός σχεδιασμός και οι καινοτόμες λεπτομέρειες χαρακτηρίζουν τα συστήματα συρόμενων θυρών πυρασφάλειας και προστασίας από τον καπνό της Novoferm. Είναι κατάλληλα για πολλές δομικές καταστάσεις και εντάσσονται αρμονικά σε διαφορετικές αρχιτεκτονικές αντιλήψεις σε βιομηχανικά και εμπορικά κτίρια.

ΠΙΣΤΟΠΟΙΗΣΗ (ΕΓΚΡΙΣΗ) Κάθε σχέδιο συμμορφώνεται με τα DIN EN 16034 και DIN EN 13241 και έχει ελεγχθεί ως προς τις πυροπροστατευτικές του ιδιότητες από επίσημο κέντρο δοκιμών σύμφωνα με το DIN EN 1634. Όλες οι πόρτες είναι πιστοποιημένες με αντίστοιχες δοκιμές αντοχής (δοκιμασμένη αντοχή αυτοκλεισίματος σύμφωνα με το EN 12605 με 50.000 κύκλους (κλάση C3)). Προαιρετικά, επίσης, με κλάση προστασίας από τον καπνό_Sa (στεγανό κλείσιμο - με σύστημα στεγανοποίησης 3 όψεων) ή _S200 (στεγανό από τον καπνό - με σύστημα περιμετρικής στεγανοποίησης 4 όψεων).

ΕΓΚΑΤΑΣΤΑΣΗ Ο τοίχος στον οποίο πρόκειται να τοποθετηθεί το κλείσιμο πυροπροστασίας και η στερέωσή του πρέπει να πληρούν τις απαιτήσεις της κατηγορίας (βλέπε περιγραφή των επιμέρους τύπων θυρών). Το δάπεδο στην περιοχή της πόρτας πρέπει να είναι άκαυστο (κατηγορία δομικού υλικού A1). Σημείωση: Εάν οι συρόμενες πόρτες στο χώρο αποθήκευσης επενδύονται επί τόπου, τα ανοίγματα επιθεώρησης που απαιτούνται για εργασίες συντήρησης είναι απαραίτητα.

ΣΧΕΔΙΑΣΜΟΙ ΤΟΙΧΟΥ

Τυπική έκδοση Το κανονικό υπέρθυρο απαιτεί ύψος υπέρθυρου περίπου 250 mm.
Για την ειδική έκδοση τοποθέτησης στο επίπεδο της οροφής αρκεί ένα ύψος υπέρθυρου τουλάχιστον 150 mm
Για την τοποθέτηση σε χωνευτή οροφή, το κάλυμμα του υπέρθυρου έχει ύψος 150 mm. Λάβετε επίσης υπόψη τους τύπους στερέωσης στη σελίδα 20

ΦΥΛΛΟ ΠΟΡΤΑΣ Κατασκευασμένο από γαλβανισμένη λαμαρίνα, ειδικά ισιωμένη με μηχανή, πάχους 0,75 mm, με μόνωση πυροπροστασίας. Φύλλο πόρτας συναρμολογείται από μεμονωμένα στοιχεία, ύψους φύλλου πόρτας, με επίπεδη επιφάνεια των στοιχείων με κόλληση του μανδύα λαμαρίνας στη μόνωση πυροπροστασίας (παρέχεται σε μεμονωμένα πάνελ). Δεν απαιτείται αρμός ύψους ακόμη και για υψηλές πόρτες έως 6 μέτρα.

ΣΤΕΓΑΝΩΣΗ Στεγανοποιητικά προφίλ σε τρεις πλευρές περιμετρικά, που απαιτούνται από τους οικοδομικούς κανονισμούς στη Γερμανία. Πρόσθετο σύστημα στεγανοποίησης μεταξύ των επιμέρους πάνελ για την επίτευξη των ελάχιστων απαιτήσεων για την καπνοστεγανότητα_Sa. Δεν απαιτείται σύνδεση των αρμών των πάνελ. Προαιρετικά διατίθεται επίσης με σύστημα στεγανοποίησης προστασίας από τον καπνό με 4 πλευρές περιμετρικά ως _S200.

ΕΓΚΑΤΑΣΤΑΣΗ Κλειστό σύστημα τροχιάς με ένα σύστημα κυλίνδρων στήριξης ανά πάνελ για εύκολη κίνηση της πόρτας, κλειστό σύστημα τροχιάς με ατομικά τοποθετημένες κατασκευές στηριγμάτων στήριξης, συμπεριλαμβανομένου του υδραυλικού αποσβεστήρα άκρου, βάρος κλεισίματος σε γαλβανισμένο κουτί επένδυσης, εσωτερικός οδηγός δαπέδου και χειρολαβή και λαβή κελύφους από ανοξείδωτο χάλυβα ως στάνταρ.

ΦΡΕΝΟ ΚΛΕΙΣΙΜΑΤΟΣ ΠΥΛΙΤΣΑΣ (ΡΑΔΙΑΚΟΣ ΑΠΟΣΒΕΣΤΗΣ) Απειροστικά ρυθμιζόμενο μεταξύ 0,08 και 0,3 m/ δευτερόλεπτο για τη ρύθμιση της ταχύτητας κλεισίματος.

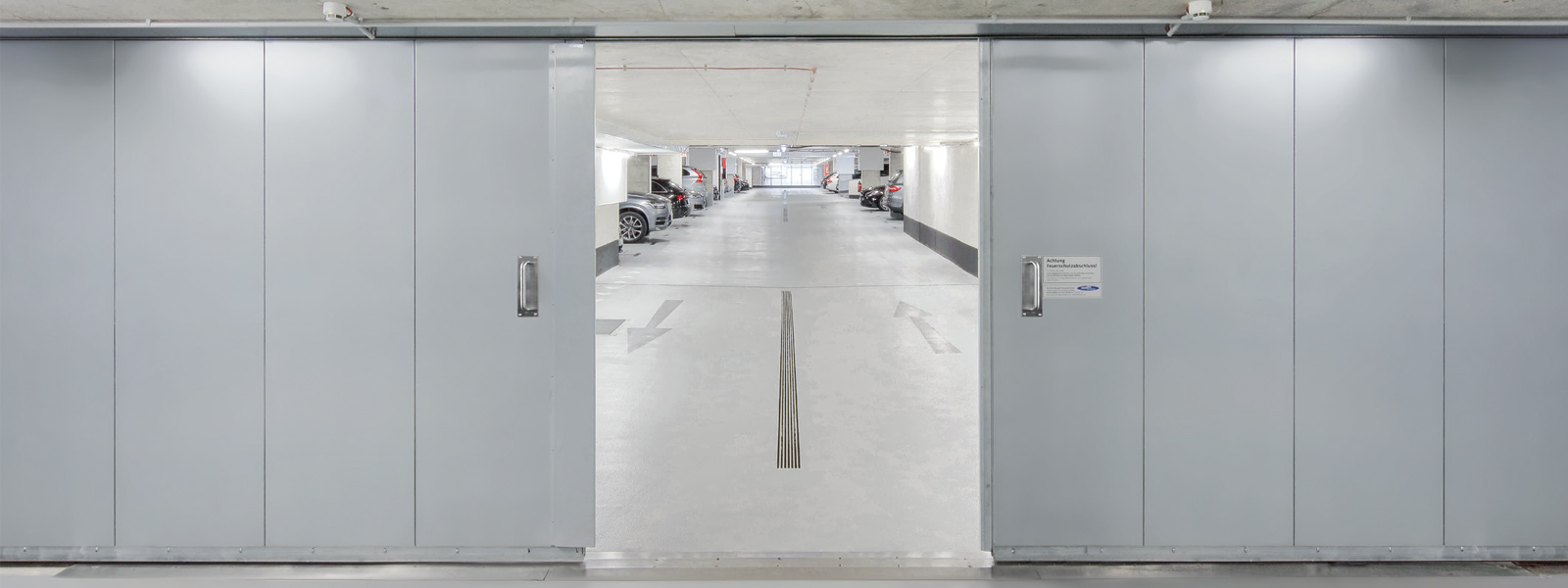

ΠΙΘΑΝΈΣ ΠΑΡΑΛΛΑΓΈΣ/ΕΙΔΙΚΌΣ ΕΞΟΠΛΙΣΜΌΣ

ΣΥΣΤΗΜΑ ΜΟΝΙΜΗΣ ΑΠΟΚΛΕΙΣΜΟΥ- ΣΥΣΚΕΥΗ ΜΟΝΙΜΗΣ ΑΠΟΚΛΕΙΣΜΟΥ ΚΑΙ ΑΠΕΛΕΥΘΕΡΩΣΗΣ Για πόρτες που πρέπει να παραμένουν ανοικτές στο μεγαλύτερο μέρος τους για λειτουργικούς λόγους, αποτελούμενη από: Ανιχνευτές πυρκαγιάς σε εγκεκριμένη ποσότητα, μαγνήτη αναμονής, κέντρο ελέγχου συστήματος αναμονής με ενσωματωμένο μπουτόν (επιφανειακής τοποθέτησης) τύπου FSZ (λειτουργία με 230V/τάση ελέγχου 24V). Σε περίπτωση πυρκαγιάς, η πόρτα κλείνει αυτόματα μέσω των ανιχνευτών πυρκαγιάς, διαφορετικά με το πάτημα του πλήκτρου απελευθέρωσης. Επιπλέον εξοπλισμένη με διάταξη οπτικοακουστικής σηματοδότησης, η οποία απαιτείται σύμφωνα με το DIN EN 12604. Προαιρετικά, η πόρτα μπορεί επίσης να ελέγχεται μέσω του επιτόπιου συστήματος συναγερμού πυρκαγιάς.

Σημείωση: Μετά την εγκατάσταση, η δοκιμή αποδοχής του συστήματος ανοιγοκλεισίματος και η περαιτέρω περιοδική παρακολούθησή του από πιστοποιημένο ειδικό πρέπει να οργανώνονται από τον φορέα εκμετάλλευσης με δικά του έξοδα (βλέπε έγκριση τύπου για το σύστημα ανοιγοκλεισίματος). Είμαστε στην ευχάριστη θέση να σας προσφέρουμε ένα αντίστοιχο συμβόλαιο συντήρησης.

Πόρτα καγκελόπορτακαι πόρτα καπνοπροστασίας Πόρτα καγκελόπορτα_EI2 30 έως _EI2 120, στάνταρ με προστασία καπνού_Sa (στεγανό κλείσιμο - προφίλ στεγανοποίησης 3 όψεων), προστασία καπνού _S200 (σύστημα περιμετρικής στεγανοποίησης 4 όψεων), τοποθετημένη στο φύλλο της πόρτας μεταξύ δύο στοιχείων, στάνταρ χωρίς κατώτερο κατώφλι, μέγεθος πόρτας 1.000 x 2.000 mm LD (διάσταση ελεύθερης διέλευσης). Μια πόρτα καγκελόπορτα χωρίς κατώφλι μπορεί να εγκατασταθεί μόνο από ένα καθαρό πλάτος ανοίγματος τοίχου 2.500 mm και ένα ύψος 2.250 mm. Εξάρτημα: 2 μεντεσέδες τριών μερών με ρουλεμάν, 1 κλεισίματος πόρτας DIN EN 1154, 1 κλειδαριά με εγκοπή DIN 18250 με αλλαγή για κύλινδρο προφίλ, προαιρετικά με λειτουργία αντιπανικού, σετ λαβών από ανοξείδωτο ατσάλι με επίπεδο μοχλό και κοντή πλάτη.
Εναλλακτικά διατίθεται επίσης με πόρτα με καγκελόπορτα που χτυπάει στην αποκάλυψη _EI2 30 έως _EI2 90.

ΗΛΕΚΤΡΙΚΟ ΒΟΗΘΗΜΑ ΑΝΟΙΓΜΑΤΟΣ Για το άνοιγμα με ειδικό έλεγχο με ξεχωριστό μπουτόν 3 κατευθύνσεων στο χειριστήριο νεκρού (λειτουργία με 400 V). Η μονάδα ελέγχου προστατεύεται επίσης με ανιχνευτή καπνού σύμφωνα με τις νέες απαιτήσεις. Κλείσιμο μέσω του κουμπιού απελευθέρωσης του συστήματος συγκράτησης ή ξεχωριστού κουμπιού "Κλείσιμο πόρτας"- άνοιγμα μέσω ξεχωριστού κουμπιού "Άνοιγμα πόρτας" (ειδικά για μεγαλύτερες πόρτες, εάν το χειροκίνητο άνοιγμα απαιτεί σημαντική δύναμη). Σε περίπτωση πυρκαγιάς, ο κινητήρας σταματά να λειτουργεί και η πόρτα κλείνει αυτόματα λόγω του βάρους κλεισίματος. Σημείωση: Στην περίπτωση θυρών με ηλεκτρικό βοήθημα ανοίγματος, ο χειριστής πρέπει να φροντίσει με δικά του έξοδα για τη διενέργεια των απαραίτητων δοκιμών από ειδικούς (βλέπε οδηγίες για τις μηχανοκίνητες πόρτες).

ΕΠΙΦΑΝΕΙΑ ΦΥΛΛΟΥ ΠΟΡΤΑΣ Γαλβανισμένη ως στάνταρ, συμπεριλαμβανομένων των προφίλ μπορντούρας φύλλου πόρτας- προαιρετική επίστρωση με σπείρα μόνο των φύλλων πόρτας (γκρι βότσαλο, παρόμοιο με το RAL 7032) ή με επίστρωση RAL της επιλογής σας, συμπεριλαμβανομένων των προφίλ μπορντούρας φύλλου πόρτας, των καλυμμάτων και της επένδυσης.

ΚΛΕΙΔΑΡΙ ΚΛΕΙΔΑΡΙ Για την ασφάλιση της κλειστής πόρτας, με ελατηριωτό μάνταλο, που λειτουργεί με κλειδί, σχεδιασμένο για κυλίνδρους προφίλ. Διατίθεται επίσης με επαφή με μπουλόνι.

ΠΛΑΚΕΣ ΑΝΩΤΕΡΗΣ ΣΥΝΑΡΜΟΓΗΣ Με κάλυμμα ανώφλι (ύψους 150 mm).

Τα πλεονεκτήματά σας με μια ματιά

Στις κατηγορίες πυροπροστασίας EI 30, EI 60, EI 90 και EI 120
Σημαντική βελτίωση στην ευκολία εγκατάστασης, ιδίως χάρη σε ένα νέο σύστημα στεγανοποίησης, με τρεις πλευρές περιμετρικά ως S(a) ή τέσσερις πλευρές περιμετρικά ως S(200) σχεδιασμού
Πλήρης διαθεσιμότητα του δίφυλλου σχεδιασμού NSI, επίσης με προστασία από καπνό S(a) / S(200) και μέχρι την κατηγορία πυροπροστασίας EI 120
Ενσωματωμένο κέντρο ελέγχου συστήματος ακινητοποίησης (τύπος FSZ-Basis) ως στάνταρ για πόρτες με εργοστασιακό σύστημα ακινητοποίησης
Βάρος κλεισίματος ή μαγνήτης συγκράτησης, επίσης διαθέσιμος με εκτροπή προς το πλάι στο πίσω μέρος (π.χ. για πόρτες με περιορισμένο χώρο στο χώρο στάθμευσης)

Ιδιαίτερα γρήγορη και εύκολη εγκατάσταση
Πολλά επιμέρους εξαρτήματα συναρμολογημένα στο εργοστάσιο εξοικονομούν χρόνο στο εργοτάξιο
Τα πάνελ ευθυγραμμίζονται εύκολα χάρη σε έναν ξεχωριστό κύλινδρο για κάθε πάνελ
Η στεγανοποίηση των πάνελ με σιλικόνη δεν είναι απαραίτητη για τα S(a) και S(200), καθώς η στεγανοποίηση μεταξύ των συνδέσεων των πάνελ εξασφαλίζεται ήδη από τις σφραγίδες που τοποθετούνται στο εργοστάσιο.
Η θύρα ανοίγει επίσης στην αποκάλυψη μέχρι EI 90

Τεχνολογία και λεπτομέρειες

Βοηθήματα σχεδιασμού

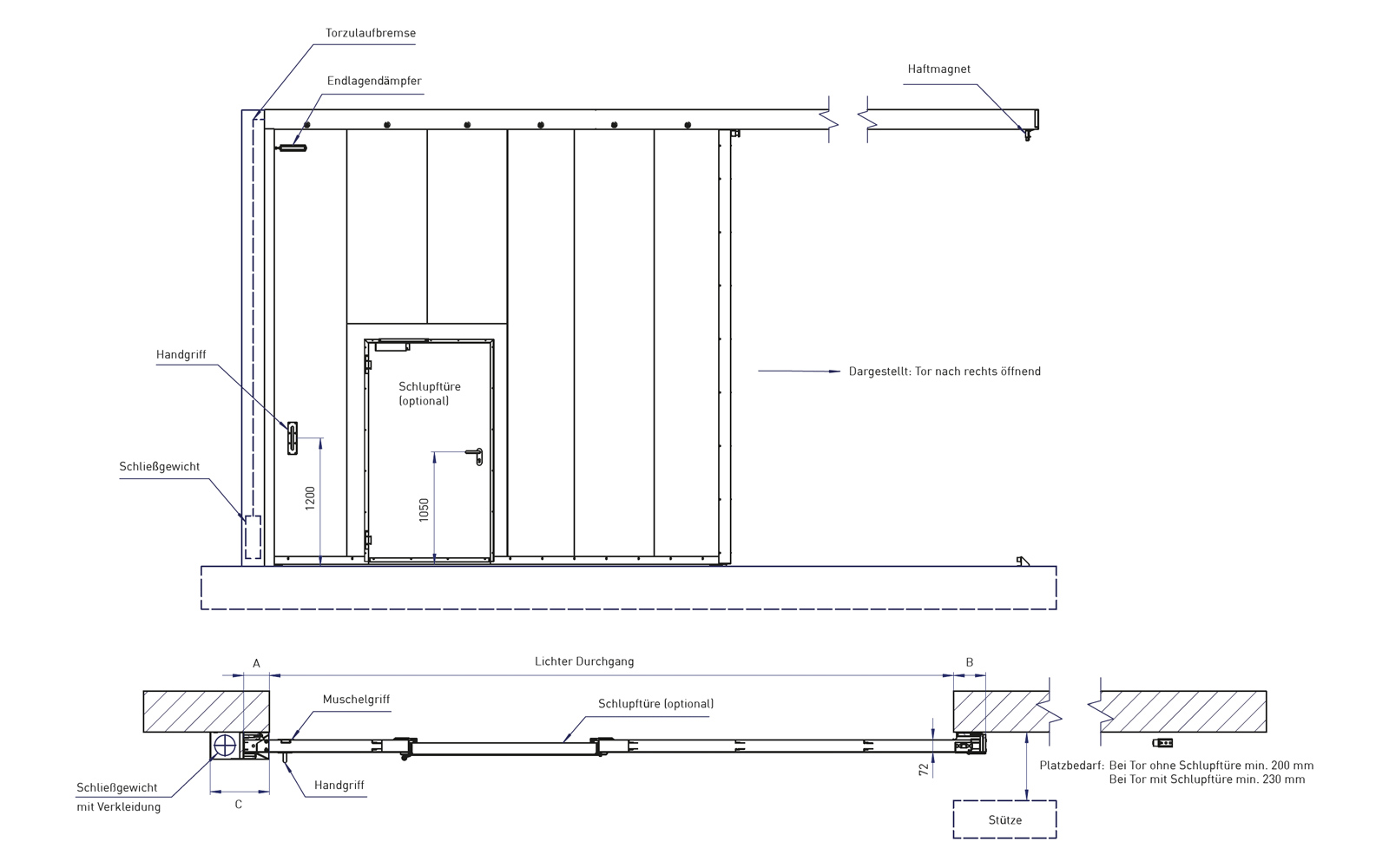

_EI2 30/ _EI2 60/ _EI2 90/ EI2₁₂₀- 1-FLÜGELIGE BAUART

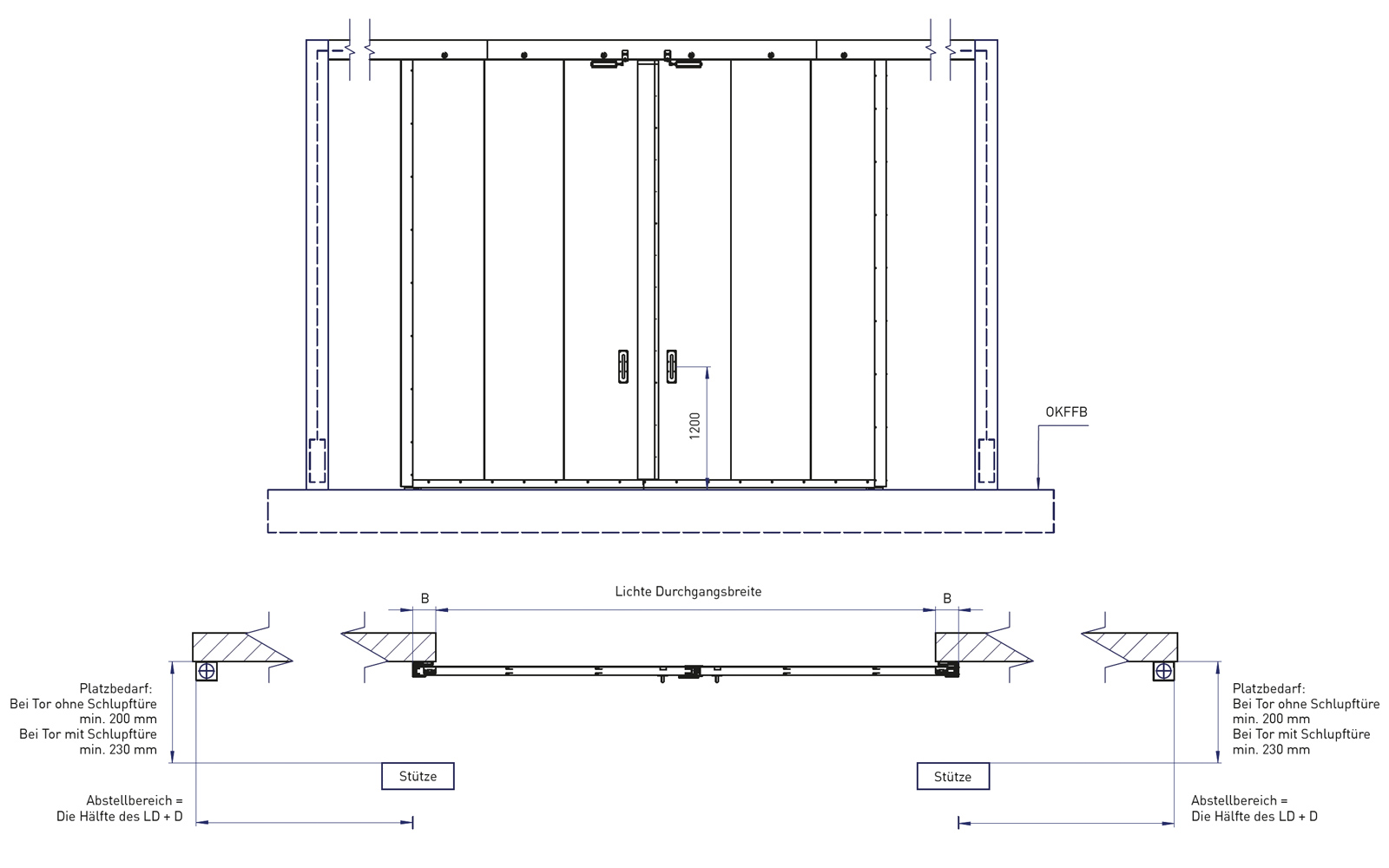

_EI2 30/ _EI2 60/ _EI2 90/ EI2₁₂₀- 2-FLÜGELIGE BAUART

LD = διάσταση ελεύθερης διέλευσης OKF = άνω άκρο τελικού δαπέδου Όλες οι διαστάσεις σε mm

ΤΕΧΝΙΚΈΣ ΛΕΠΤΟΜΈΡΕΙΕΣ ΠΡΟΣΤΑΣΊΑ ΑΠΌ ΤΟΝ ΚΑΠΝΌ

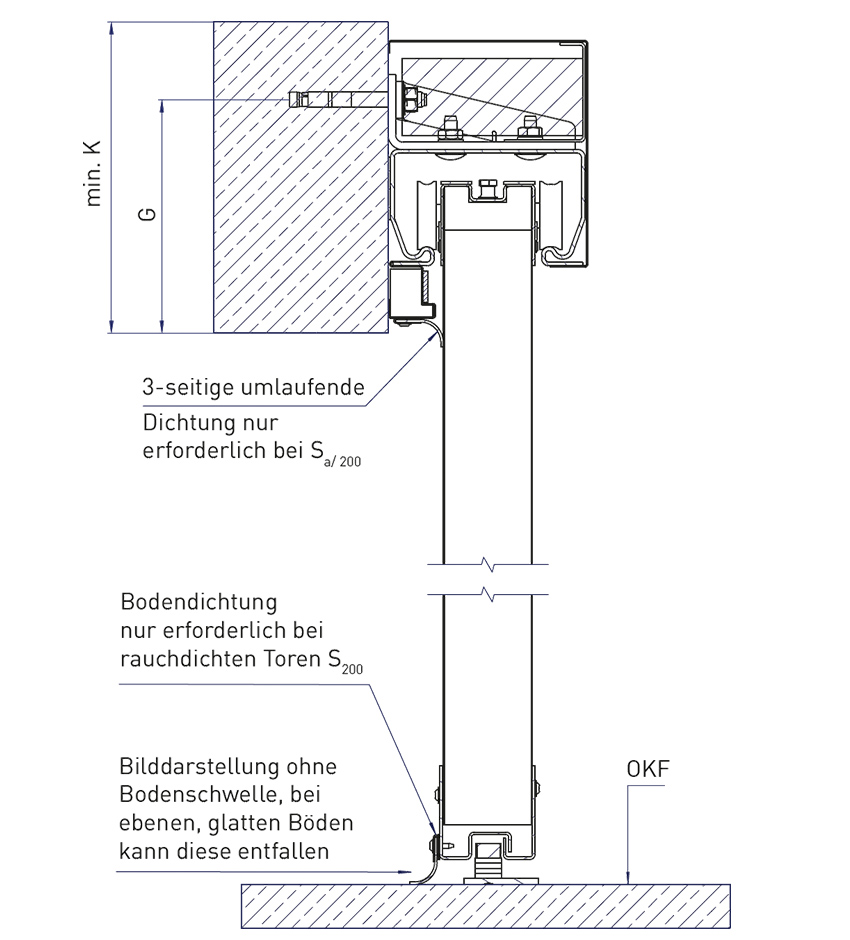

ΎΨΟΣ ΠΡΟΕΞΟΧΏΝ

	E	F	G	H	K
Ύψος απομάκρυνσης από έως	Κάτω μέρος κρηπιδώματος - Κορυφή ράγας	Κάτω μέρος δοκού - Κορυφή φύλλου πόρτας	Κεντρική οπή από το κάτω μέρος του υπέρθυρου	Κάτω μέρος του πεσσού - Κορυφή του φύλλου	Ελάχιστο ύψος υπέρθυρου
2.000 - 4.560	150	120	190	240	250
4.561 - 6.000 (6.560)	170	140	210	260	270

Όλες οι διαστάσεις σε mm.

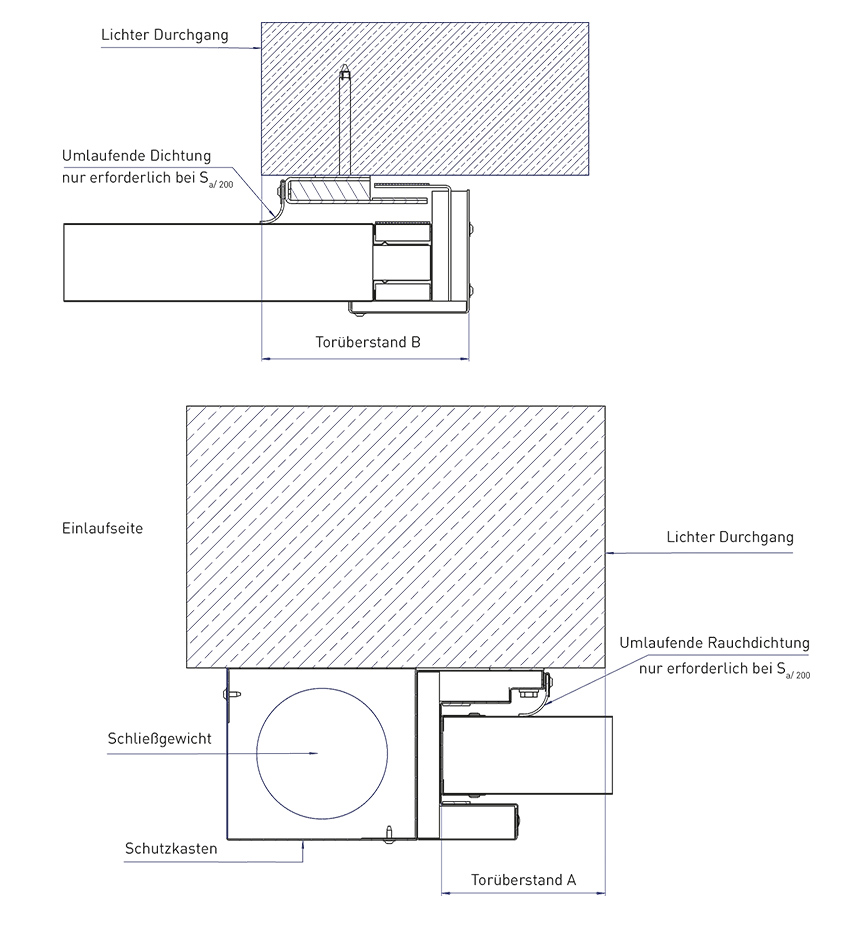

ΑΠΑΙΤΟΎΜΕΝΕΣ ΠΡΟΕΞΟΧΈΣ

Καθαρό πλάτοςαπό έως	A	B
1.000 - 4.870	150	195
4.871 - 6.870	170	215
6,871 - 8,500(8,870)	190	235	Μέγιστη προεξοχή: 300 mm (με κλειδαριά με μπροστινό άγκιστρο μάνταλου μέγ. 220 mm)

ΑΠΑΙΤΟΎΜΕΝΟ ΠΛΆΤΟΣ ΧΏΡΟΥ ΜΕ ΤΥΠΙΚΈΣ ΠΡΟΕΞΟΧΈΣ

	Για το μπροστινό βάρος:		Με πίσω βάρος:
	C	D	C	D
Ελεύθερο πλάτοςαπό έως	Πλευρά εισόδου	Χώρος στάθμευσης	Πλευρά εισόδου	Χώρος στάθμευσης
1.000 - 4.870	360	495	180	675
4.871 - 6.870	380	535	200	715
6,871 - 8,500(8,870)	400	575	220	755

Σημειώσεις - Βοηθήματα σχεδιασμού
Τηρείτε τις απαιτήσεις για τη δομή και την ταξινόμηση των τοίχων πυρασφάλειας σύμφωνα με τις οδηγίες εγκατάστασης.	Για τοιχοποιία και πορομπετόν, απαιτείται ένα υπέρθυρο από σκυρόδεμα στην περιοχή ανοίγματος της πόρτας. Για το ελαφροσκυρόδεμα, απαιτείται επίσης ένα υπέρθυρο από σκυρόδεμα στην περιοχή στάθμευσης.
Προβλέψτε τον απαιτούμενο χώρο στο πλάι για τη στάθμευση του φύλλου όταν η συρόμενη πόρτα είναι ανοιχτή (περιοχή στάθμευσης), συμπεριλαμβανομένου του βάρους κλεισίματος με κουτί, εάν είναι απαραίτητο.	Αφήστε επαρκή απόσταση από τυχόν στηρίγματα, επενδύσεις ή άλλες κατασκευές στην περιοχή στάθμευσης της συρόμενης πόρτας (για τη δομή της πόρτας, συμπεριλαμβανομένης της λαβής και στην περιοχή του υπέρθυρου για το φρένο κλεισίματος της πόρτας ή τον ηλεκτρικό μηχανισμό, επίσης για την καγκελόπορτα με θυροκολλητή).

ΤΎΠΟΙ ΚΑΤΑΣΚΕΥΉΣ ΚΑΙ ΤΎΠΟΙ ΑΝΟΊΓΜΑΤΟΣ

Τύποι

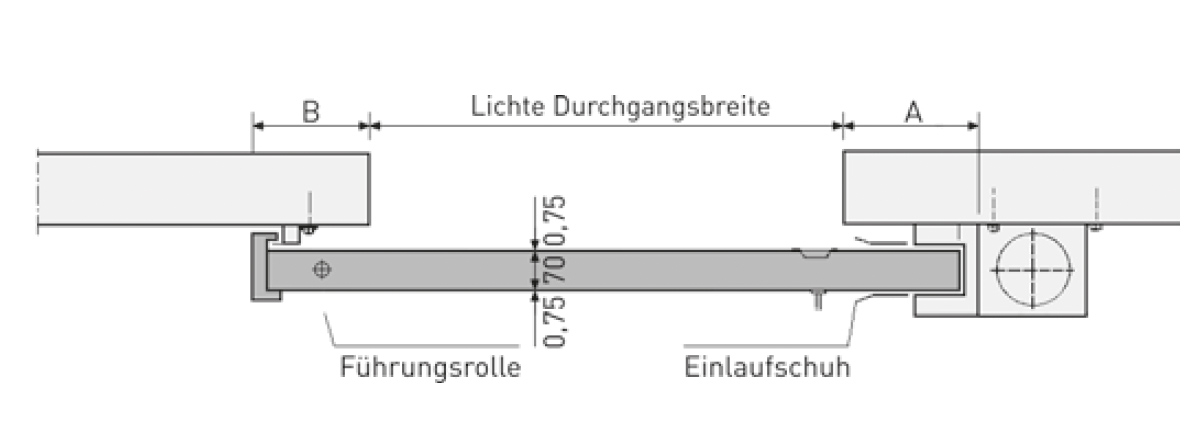

Τύπος 1-φύλλου

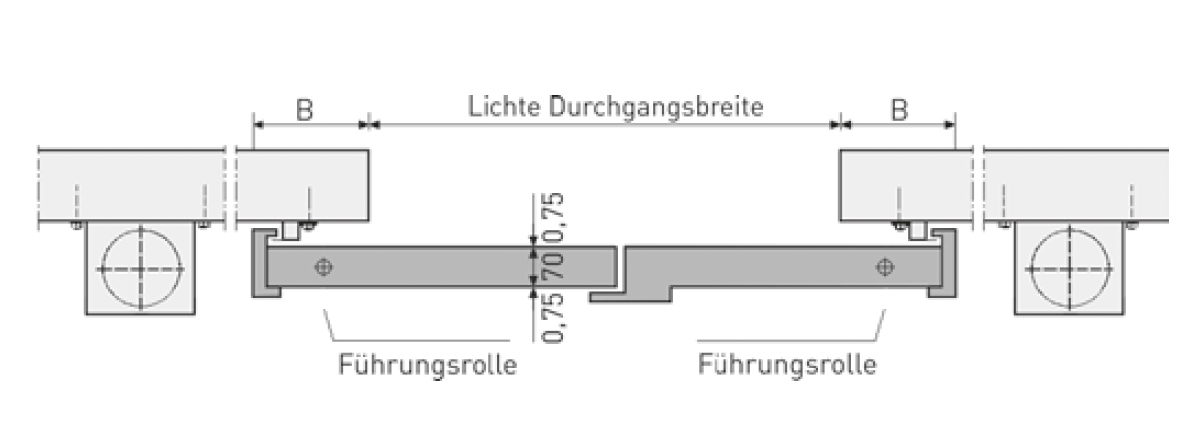

Τύπος 2 πτερύγων

Τύποι ανοίγματος

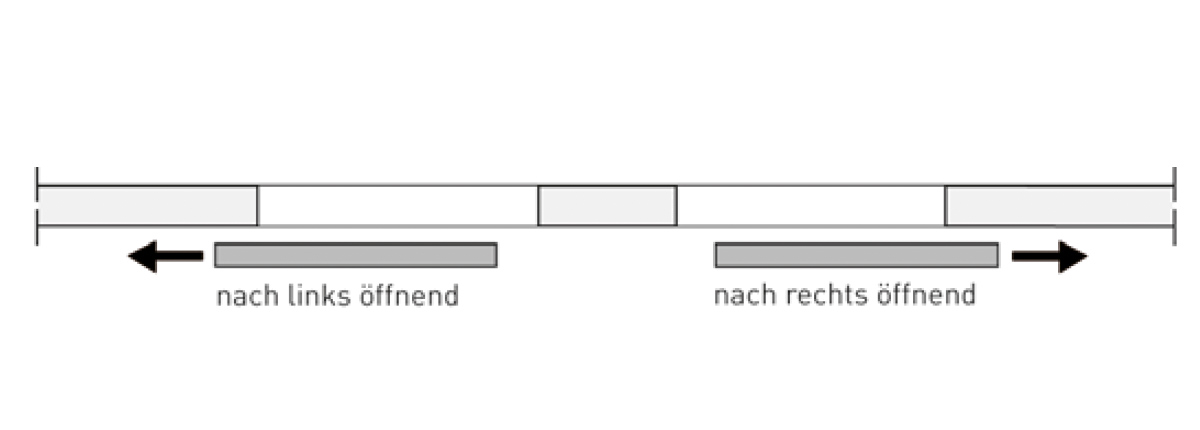

Τύπος ανοίγματος 1-φύλλο

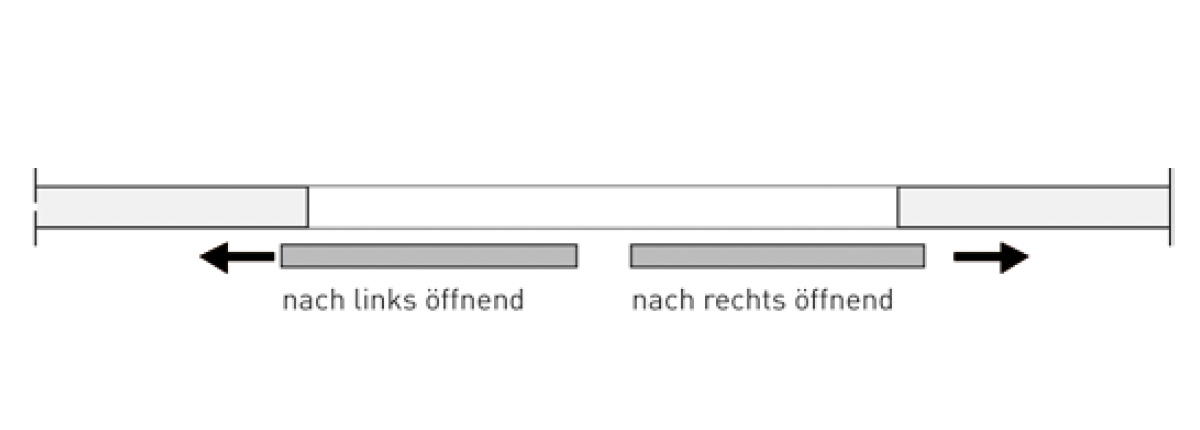

Τύπος ανοίγματος 2φυλλο

ΤΎΠΟΙ ΤΟΠΟΘΈΤΗΣΗΣ ΚΑΙ ΑΠΑΙΤΉΣΕΙΣ ΧΏΡΟΥ

Στάνταρ τοποθέτηση σε τοίχο (στάνταρ)

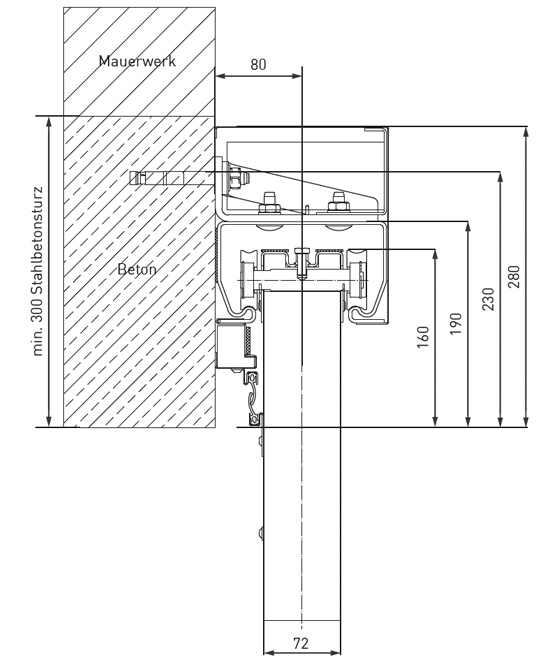

Τυπική επιτοίχια τοποθέτηση σε υπέρθυρο με κρυφή σφράγιση καπνού

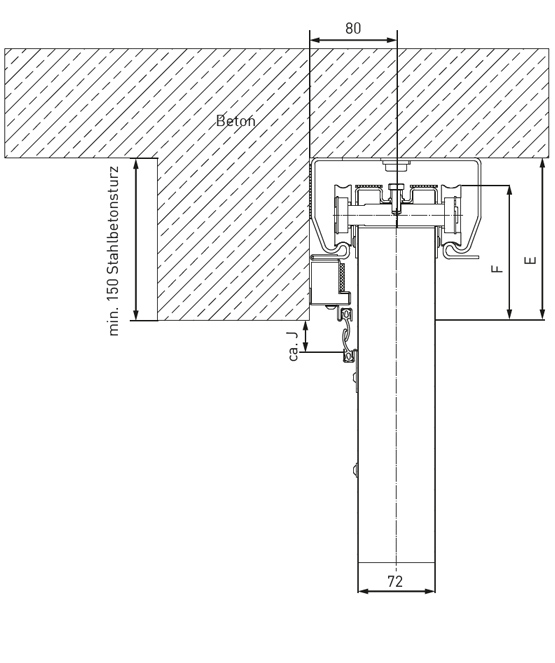

Εγκατάσταση οροφής στο ίδιο επίπεδο με το υπάρχον υπέρθυρο

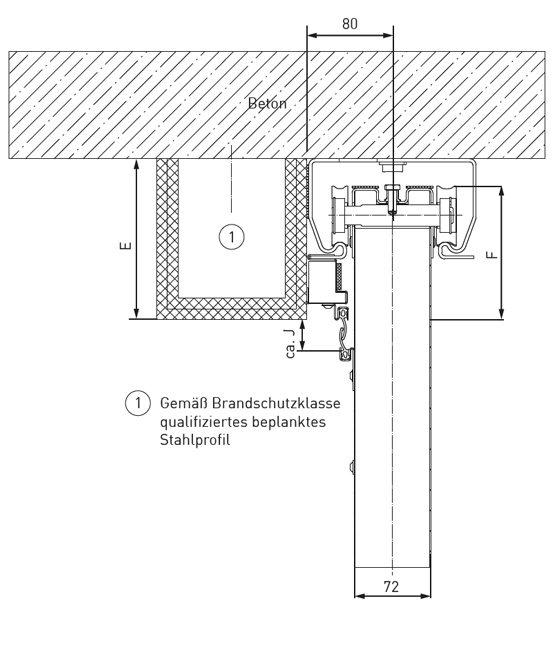

Εγκατάσταση σε επίπεδο οροφής με κάλυμμα υπέρθυρου

ΑΠΑΙΤΟΎΜΕΝΑ ΤΟΙΧΏΜΑΤΑ ΠΥΡΑΣΦΆΛΕΙΑΣ Ή ΕΛΆΧΙΣΤΑ ΠΆΧΗ ΤΟΙΧΩΜΆΤΩΝ 1-ΦΎΛΛΟ

Τύπος πόρτας	_EI2 30/ _EI2 60/ _EI2 90		_EI2 120
Τύπος πόρτας	Εγκατάσταση πεσσού (οπλισμένο σκυρόδεμα)	Αμβλύς Τοποθέτηση στην οροφή	Τοποθέτηση σε ακροκέφαλο (οπλισμένο σκυρόδεμα)		Αμβλύς τοποθέτηση οροφής
Μέγεθος πόρτας → Τύπος τοίχου ↓	≤ LD 8,500 x 6,0001⁾; μέγ. 50 m²	≤ LD 8,500 x 6,0001⁾; μέγιστο 50 m²	≤ LD 4,670 x 4,560	≤ LD 8,500 x 6,0001⁾; μέγιστο 50 m²	< LD 4,670 x 4,560	≤ LD 8,500 x 6,0001⁾; μέγιστο 50 m²
Τοιχοποιία DIN EN 1996-1-1, Κατηγορία αντοχής σε θλίψη > 12, Υπερστύλωμα από οπλισμένο σκυρόδεμα	≥ 1752⁾	≥ 1752⁾	≥ 1752⁾	≥ 2402⁾	≥ 1752⁾	≥ 2402⁾
Σκυρόδεμα DIN EN 1992-1-1, κλάση αντοχής > C12/ C15	≥ 140	≥ 140	≥ 140	≥ 140	≥ 140	≥ 140
Πυρότουβλα από πορομπετόν ή τούβλα επένδυσης DIN EN 771-4, κλάση αντοχής σε θλίψη 4, σύμφωνα με το DIN V 4165-100 Υπερθύρωμα από οπλισμένο σκυρόδεμα στο άνοιγμα και χώρο στάθμευσης	≥ 1752⁾	≥ 1752⁾	≥ 1752⁾	≥ 2402⁾	≥ 1752⁾	≥ 2402⁾
Πλάκες από οπλισμένο ελαφροσκυρόδεμα DIN EN 4166 ελάχ. Κατηγορία πυκνότητας χύδην > 0,55 ή Κατηγορία αντοχής P4.4, ανώφλι από οπλισμένο σκυρόδεμα στο άνοιγμα και χώρο στάθμευσης	≥ 1752⁾	≥ 1752⁾	≥ 1752⁾	≥ 2402⁾	≥ 1752⁾	≥ 2402⁾
Επενδυμένες χαλύβδινες κολώνες/ Χαλύβδινες δοκοί/ κλάση πυραντίστασης EI 90/ EI 120	Σύμφωνα με τις στατικές απαιτήσεις

ΑΠΑΙΤΟΎΜΕΝΑ ΤΟΙΧΏΜΑΤΑ ΠΥΡΑΣΦΆΛΕΙΑΣ Ή ΕΛΆΧΙΣΤΟ ΠΆΧΟΣ ΤΟΙΧΏΜΑΤΟΣ 2-ΦΥΛΛΟ

Τύπος πόρτας	_EI2 30/ _EI2 60/ _EI2 90		_EI2 120
Τύπος πόρτας	Εγκατάσταση πεσσού (οπλισμένο σκυρόδεμα)	Αμβλύς Τοποθέτηση στην οροφή	Τοποθέτηση σε ακροκέφαλο (οπλισμένο σκυρόδεμα)		Αμβλύς τοποθέτηση οροφής
Μέγεθος πόρτας → Τύπος τοίχου ↓	≤ LD 8,500 x 6,0001⁾; μέγ. 50 m²	≤ LD 8,500 x 6,0001⁾; μέγιστο 50 m²	≤ LD 4,670 x 4,560	≤ LD 8,500 x 6,0001⁾; μέγιστο 50 m²	< LD 4,670 x 4,560	≤ LD 8,500 x 6,0001⁾; μέγιστο 50 m²
Τοιχοποιία DIN EN 1996-1-1, Κατηγορία αντοχής σε θλίψη > 12, Υπερστύλωμα από οπλισμένο σκυρόδεμα	≥ 1752⁾	≥ 1752⁾	≥ 1752⁾	≥ 2402⁾	≥ 1752⁾	≥ 2402⁾
Σκυρόδεμα DIN EN 1992-1-1, κατηγορία αντοχής > C12/ C15	≥ 140	≥ 140	≥ 140	≥ 200	≥ 140	≥ 200
Τούβλα από πορομπετόν ή τούβλα επένδυσης DIN EN 771-4, κατηγορία αντοχής σε θλίψη 4, σύμφωνα με το DIN V 4165-100 Υπερστύλωμα από οπλισμένο σκυρόδεμα στο άνοιγμα και χώρο στάθμευσης	≥ 1752⁾	≥ 1752⁾	≥ 1752⁾	≥ 2402⁾	≥ 1752⁾	≥ 2402⁾
Πλάκες από οπλισμένο ελαφροσκυρόδεμα DIN EN 4166 ελάχ. Κατηγορία πυκνότητας χύδην > 0,55 ή Κατηγορία αντοχής P4.4, ανώφλι από οπλισμένο σκυρόδεμα στο άνοιγμα και χώρο στάθμευσης	≥ 1752⁾	≥ 1752⁾	≥ 1752⁾	≥ 2402⁾	≥ 1752⁾	≥ 2402⁾
Επενδυμένες χαλύβδινες κολώνες/ Χαλύβδινες δοκοί/ κλάση πυραντίστασης EI 90/ EI 120	Σύμφωνα με τις στατικές απαιτήσεις
1⁾ Για πλάτη άνω των 7.305 mm (διάσταση ανοίγματος), η απόσταση στερέωσης μεταξύ των στηριγμάτων πρέπει να μειωθεί στα 500 mm. 2⁾ Βιδωτή εγκατάσταση ή τοποθέτηση με πείρο 10 x 100 mm στην είσοδο και στη στεγανοποίηση του τοίχου Σημείωση: Προσοχή! Με το αερόσκυρο, είναι υποχρεωτικό να τοποθετηθεί ένα υπέρθυρο από οπλισμένο σκυρόδεμα στην περιοχή ανοίγματος και διακοπής. Όλες οι διαστάσεις σε mm.

Montage

Ευκολία συναρμολόγησης

Οι συρόμενες πόρτες πυρασφάλειας NovoSlide Industry μπορούν να εγκατασταθούν ιδιαίτερα γρήγορα. Οι εξελιγμένες τεχνικές λεπτομέρειες επιταχύνουν σημαντικά τη διαδικασία. Δείτε μερικά παραδείγματα εδώ. Όλες τις λεπτομέρειες μπορείτε να τις βρείτε στις λεπτομερείς οδηγίες εγκατάστασης.

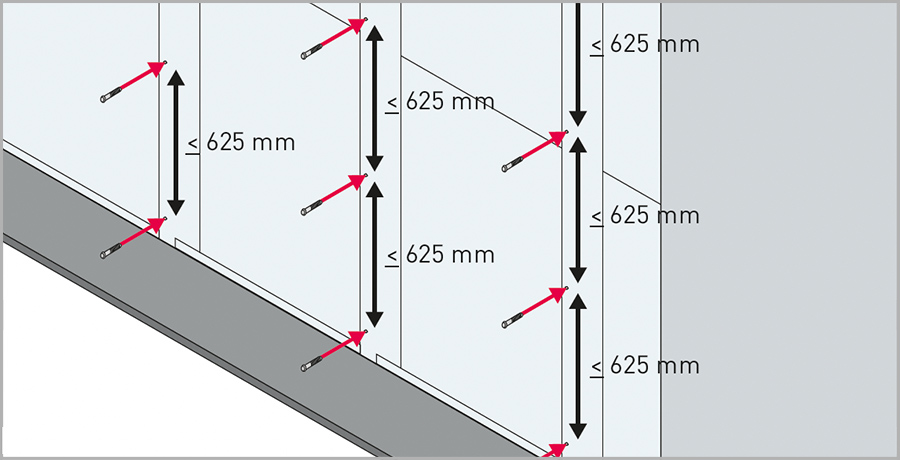

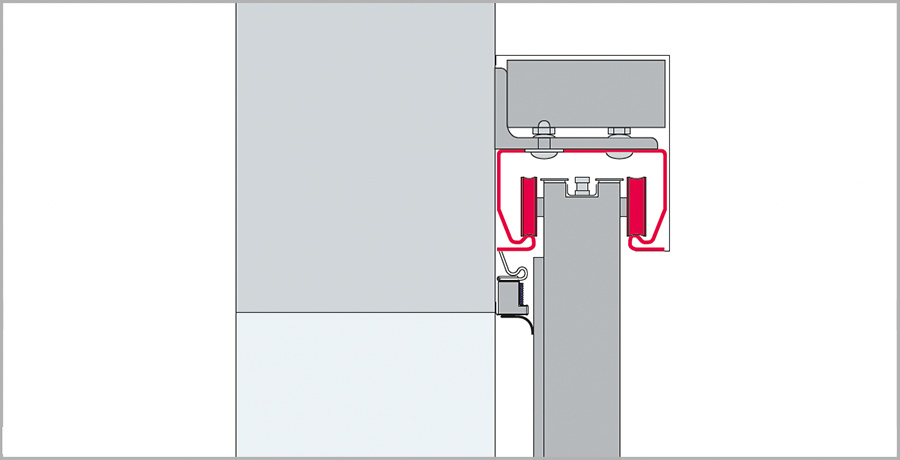

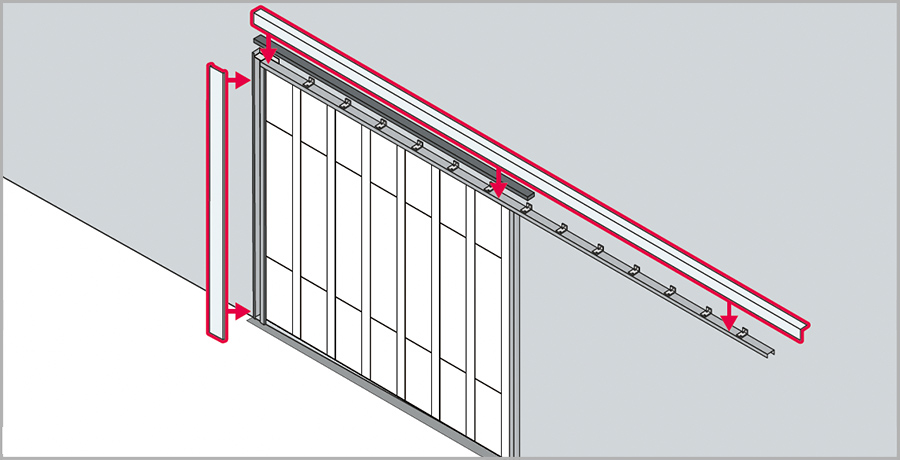

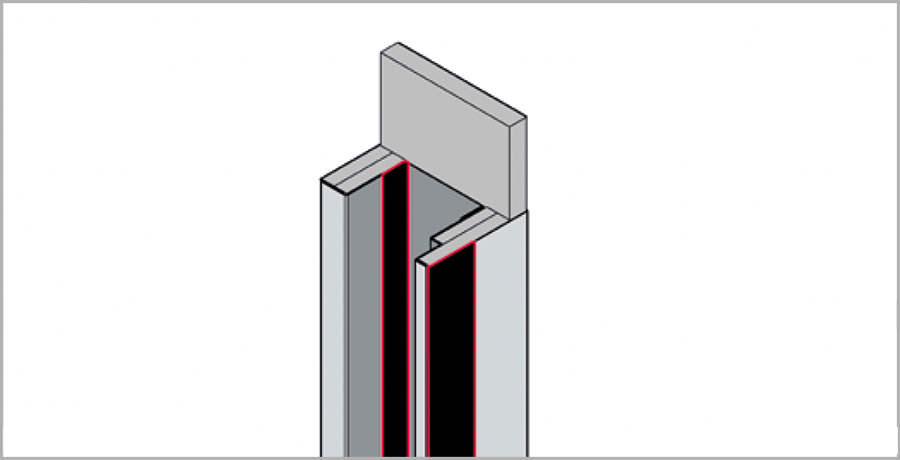

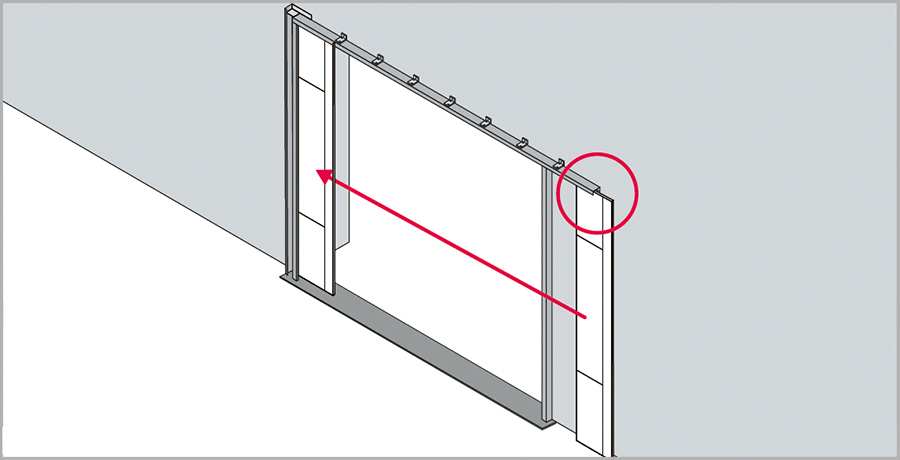

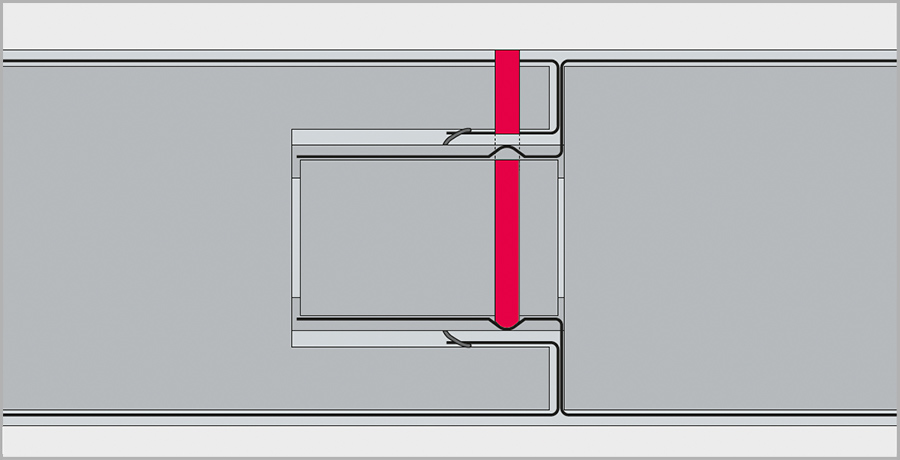

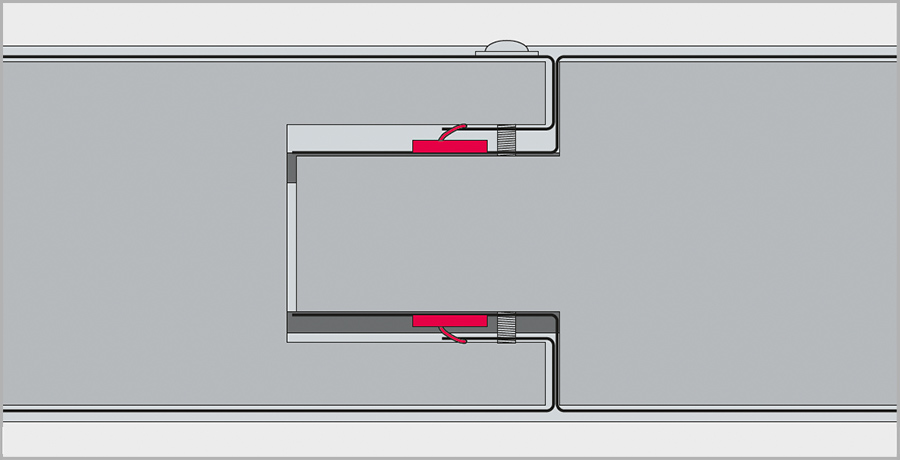

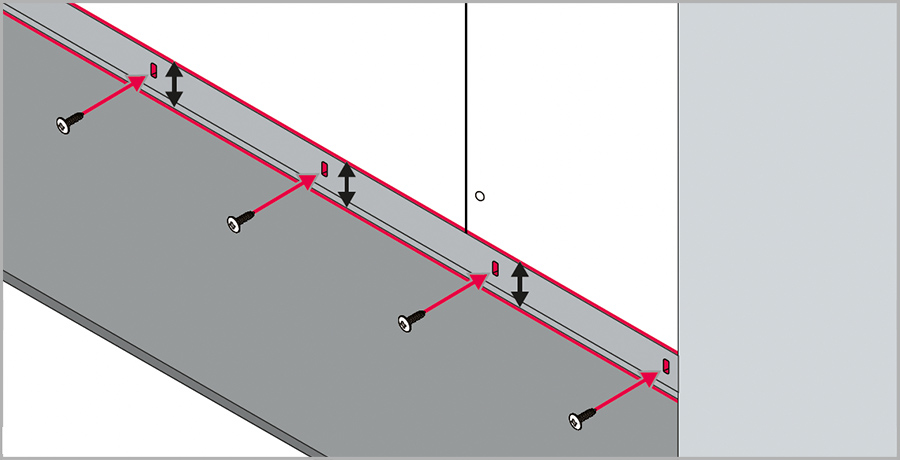

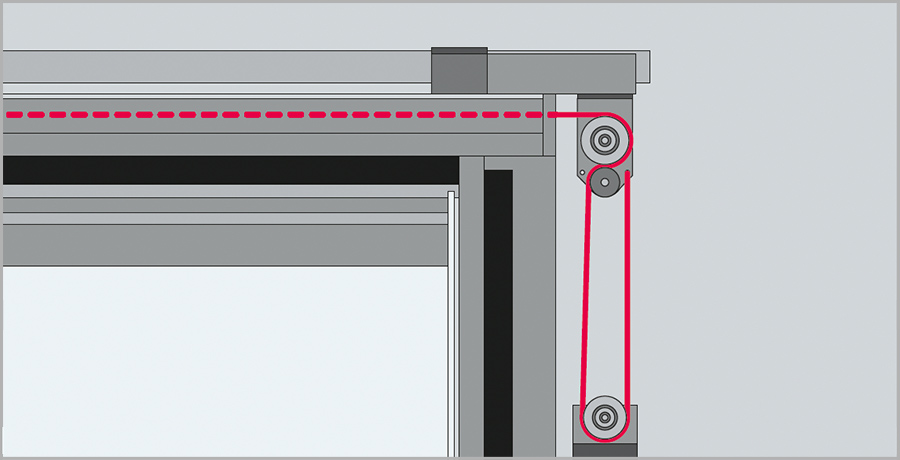

Παραδείγματα ευκολίας συναρμολόγησης

Απλή τοποθέτηση χάρη στη στερέωση με ένα μόνο βραχίονα με αυξημένη απόσταση στερέωσης τόσο στην περιοχή κλεισίματος όσο και στην περιοχή ανοίγματος 750 mm (> 7,305 mm: 500 mm). Απλή αντιστάθμιση των ανοχών κατά την εγκατάσταση χάρη στις αυλακώσεις στο στήριγμα και στην τροχιά.

Λιγότερη πολυπλοκότητα χάρη στα προκατασκευασμένα σε μεγάλο βαθμό εξαρτήματα στο εργοστάσιο, στα οποία έχουν ήδη τοποθετηθεί, για παράδειγμα, οι απαιτούμενες λωρίδες αφρισμού και τα προφίλ στεγανοποίησης.

Απλή ευθυγράμμιση των πάνελ στην τροχιά κίνησης χάρη σε ένα ξεχωριστό καροτσάκι για κάθε πάνελ.

Σύνδεση των πάνελ μεταξύ τους με βιδωτή σύνδεση 1 πλευράς στη μη ορατή πλευρά του τοίχου (απόσταση βιδών < 625 mm).

Όλα τα σημεία βιδωτής σύνδεσης είναι προ-διάτρητα στο εργοστάσιο.

Εύκολη εγκατάσταση, απλοποιημένος οδηγός συρματόσχοινου για το βάρος κλεισίματος. Στάνταρ στην περιοχή εισόδου, προαιρετικά στην περιοχή κλεισίματος της πόρτας.

Γρήγορη/εύκολη ισοπέδωση ανώμαλων δαπέδων με τη χρήση του ρυθμιζόμενου κατά ύψος προφίλ άκρου δαπέδου.

Η ειδική γεωμετρία του τροχού αντισταθμίζει τις ανομοιομορφίες στην περιοχή του τοίχου και του υπέρθυρου.

Το απλό κάλυμμα της διαδρομής λειτουργίας περιλαμβάνεται στο στάνταρ, αυτό δεν είναι ορατά βιδωμένο από πάνω. Στο ίδιο επίπεδο με το κουτί του αντίβαρου.

Για τα_Sa και _S200 δεν απαιτείται στεγανοποίηση του πίνακα με σιλικόνη επί τόπου, καθώς η στεγανοποίηση στις ενώσεις του πίνακα παρέχεται ήδη από τις ενσωματωμένες σφραγίδες.

Έχουμε προκαλέσει το ενδιαφέρον σας;

Η Novoferm συνεργάζεται με ένα ευρύ δίκτυο εξειδικευμένων αντιπροσώπων στη Γερμανία - στη γειτονιά σας. Οι εξουσιοδοτημένοι ειδικοί αντιπρόσωποι της Novoferm προσφέρουν επαγγελματικές συμβουλές, πωλήσεις, μετρήσεις, εγκατάσταση, αποσυναρμολόγηση και φιλική προς το περιβάλλον διάθεση των προϊόντων μας σε ανταγωνιστικές τιμές all-inclusive.

Θα χαρούμε να σας βοηθήσουμε.

Επικοινωνήστε μαζί μας Ζητήστε προσφορά Παραγγελία φυλλαδίου Αίτηση εγγράφων σχεδιασμού
