ΤΟΙΧΟΚΑΛΥΨΕΙΣ
ΠΥΡΟΣΒΕΣΤΙΚΟΊ ΑΠΟΣΒΕΣΤΉΡΕΣ ΣΕ ΥΨΗΛΉΣ ΠΟΙΌΤΗΤΑΣ ΠΑΧΎ ΦΆΛΤΣΟ ΓΙΑ ΠΟΛΛΈΣ ΑΠΑΙΤΉΣΕΙΣ
Οι αποσβεστήρες τοίχου Novoferm NovoPorta Premio με υψηλής ποιότητας παχιά φάλτσο διατίθενται σε κλάσεις πυροπροστασίας EI2 30 και EI2 90, ως εκδόσεις ασφαλείας, πολλαπλών χρήσεων και ηχομόνωσης - ανάλογα με την έκδοση - για εσωτερική και εξωτερική χρήση.

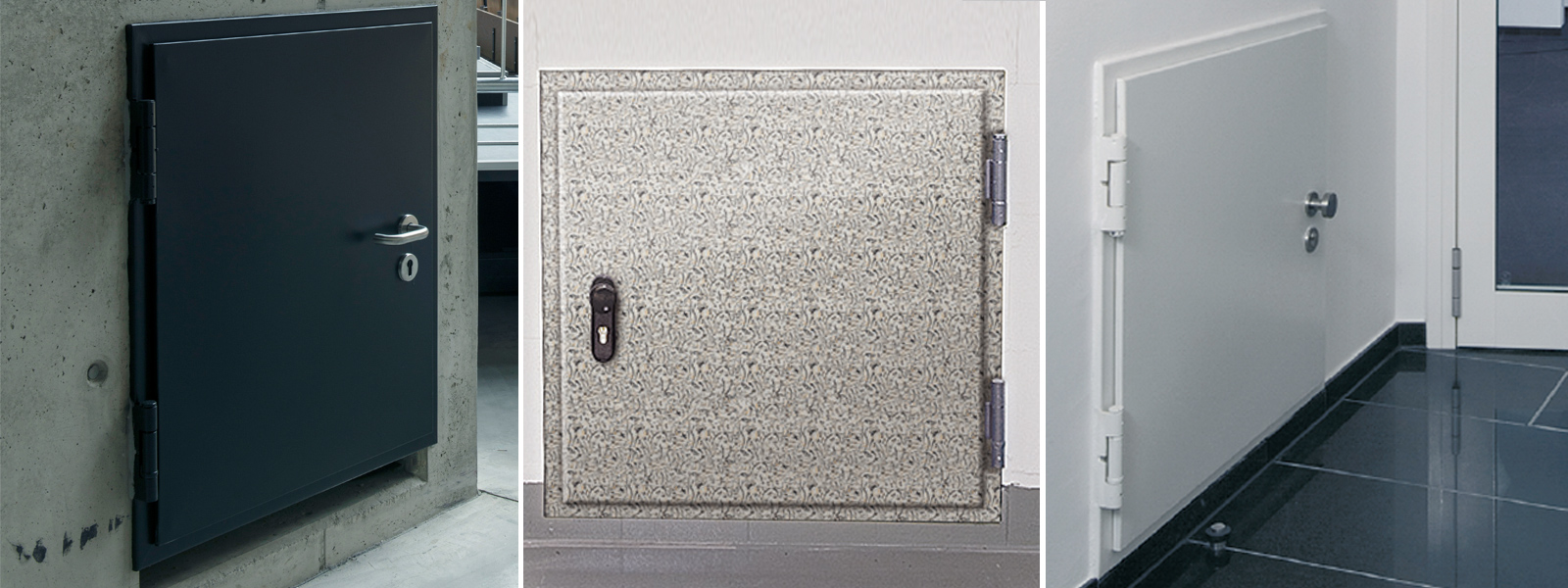

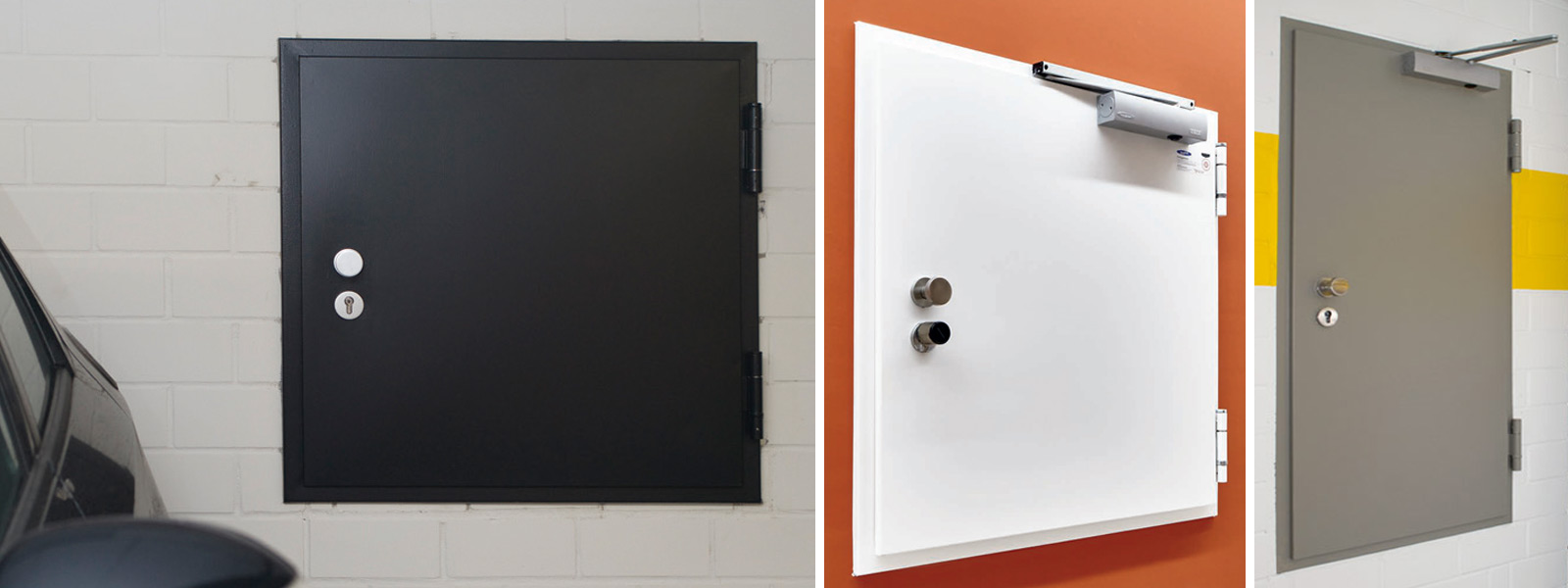

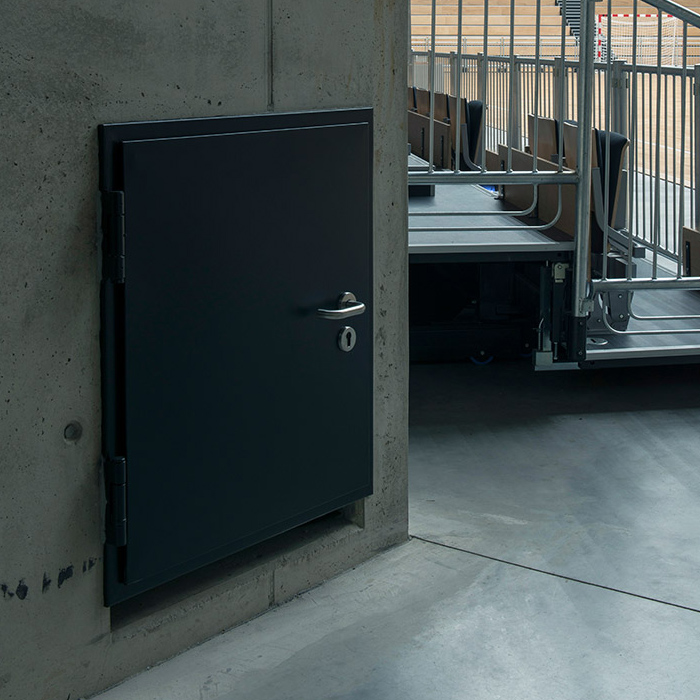

Οικεία παχιά φαλτσογωνιά Οι χαλύβδινοι μονόφυλλοι πυροσβεστικοί αποσβεστήρες για εσωτερική ή εξωτερική χρήση είναι ιδανικοί για όλες τις απαιτήσεις στη σύγχρονη κατασκευή ακινήτων χάρη στη σταθερά εκλεπτυσμένη εμφάνισή τους με υψηλής ποιότητας παχιά φαλτσογωνιά και φύλλο πάχους 64 mm.
Ταυψηλής λειτουργικότητας πτερύγια τοίχου NovoPorta Premio με υψηλής ποιότητας παχύ φάλτσο διατίθενται ως πτερύγια πυροπροστασίας (έωςEI2 90), προστασίας από τον καπνό, ασφαλείας (έως RC 3), πολλαπλών χρήσεων και ηχομόνωσης - για ομοιόμορφη εμφάνιση σε όλο το κτίριο.

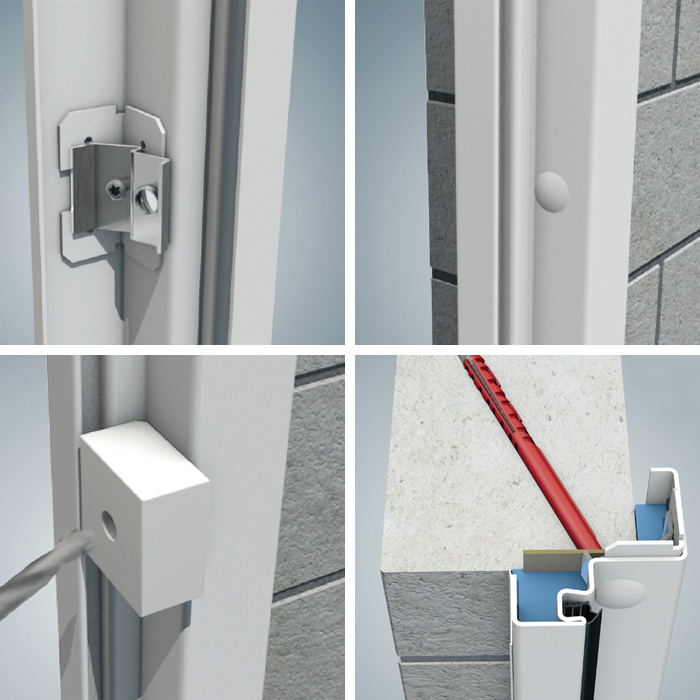

Πολλά πλεονεκτήματα εγκατάστασης Με τα πτερύγια τοίχου της σειράς NovoPorta Premio, μπορείτε να επιλέξετε ανάμεσα σε πολλές γρήγορες, εύκολες και καθαρές μεθόδους εγκατάστασης και επιλογές πλήρωσης των πλαισίων (εγκατάσταση με βίδες, πλήρωση με αφρό πυροπροστασίας, πλαίσια με εργοστασιακή πυροπροστασία κ.λπ.).
Σύγκριση και ιδιότητες του πτερυγίου ρολού
Σύγκριση των τοιχωματικών κρημνών NovoPorta Premio
| Ονομασία πόρτας | Παχύ φάλτσο | T30 (EI2 30) | T90 (EI2 90) | RS | Ηχομονωτικό | RC2 | RC3 |
T30-1/EI2 30-1 Premio Πτερύγιο 1-φυλλο | - | - | - | - | - | ||
T90-1/EI2 90-1 Premio Πτερύγιο 1-φυλλο | - | - | - | - | - | - |
ΛΕΠΤΟΜΈΡΕΙΕΣ ZU WALL FLAPS NOVOPORTA PREMIO EI 30 / EI 90
ΛΕΠΤΟΜΈΡΕΙΕΣ ΓΙΑ WANDKLAPPEN NOVOPORTA PREMIO EI2 30 / EI2 90

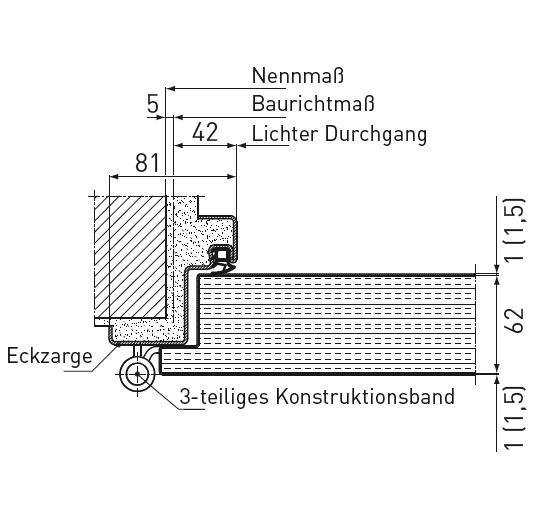

Εξαρτήματα: Ένας μεντεσές κατασκευής 3 μερών με ρουλεμάν και ένας μεντεσές ελατηρίου 3 μερών ως στάνταρ. Οι μεντεσέδες είναι στάνταρ ασταρωμένοι σε λευκό χρώμα παρόμοιο με το RAL 9016- προαιρετικά διατίθενται και σε ανοξείδωτο χάλυβα. Οι ρυθμιζόμενοι μεντεσέδες 3-D από χάλυβα και ανοξείδωτο χάλυβα διατίθενται μόνο από BRM ύψους > 1.000 mm (LD > 916 mm). Αυτές οι σειρές μεγεθών καλύπτονται από τις αντίστοιχες κύριες σελίδες προϊόντωνEI2 30 και EI2 90. Ένας πείρος ασφάλισης ανά φύλλο πτερυγίου. Κυλινδρική κλειδαριά εναλλάξιμου προφίλ με μαύρο στρογγυλό σετ μοχλοβραχίονα τοποθετημένο σε σταθερό περιστρεφόμενο έδρανο. Κύλινδρος προφίλ για εσωτερικά πτερύγια επί τόπου (μήκος 85 mm, 35/50 mm). Συμπεριλαμβάνεται στο πλαίσιο της παράδοσης για τα εξωτερικά πτερύγια με τη μορφή εικονικού κυλίνδρου. Πτερύγια με εσωτερική ενίσχυση για υπέργειο κλείσιμο πόρτας στην πλευρά του μεντεσέ ως στάνταρ.

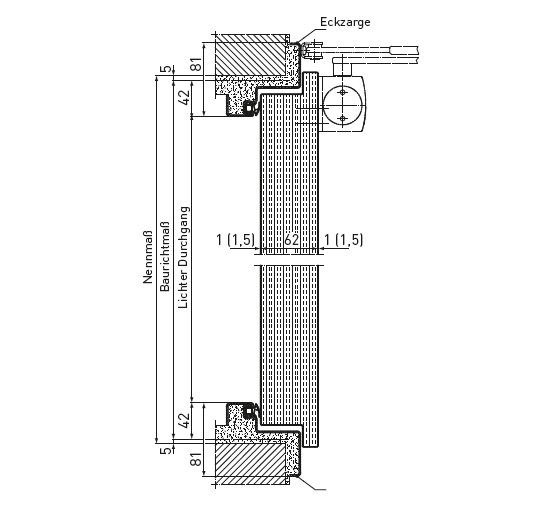

Κορνίζες: Στάνταρ γωνιακή κορνίζα με προφίλ στεγανοποίησης τεσσάρων όψεων(EI2 30 = EPDM / EI2 90 = CR), πάχους 2,0 mm, πλάτος κορνίζας 50 mm, προαιρετική περιμετρική κορνίζα, προφίλ περιμετρικής κορνίζας δύο τμημάτων 2140B, αντικλεπτικό πλαίσιο και κορνίζα μπλοκ για σύνδεση στο ίδιο επίπεδο με τον τοίχο (EI2 30: επίσης κορνίζα μπλοκ για εγκατάσταση μπροστά από τον τοίχο).
Κατώφλια: Πρότυπο B 1 με τετράπλευρο περιμετρικό πλαίσιο. Παραλλαγές χωρίς κατώφλι ή άλλες εκδόσεις με κάτω στοπ μπορείτε να βρείτε μέσω των εγκεκριμένων σειρών μεγεθών στις αντίστοιχες κύριες σελίδες προϊόντων γιαEI2 30 και EI2 90.
Επιφάνειες: Πτερύγιο και πλαίσιο φράγματος γαλβανισμένα και ασταρωμένα (με βαφή πούδρας) παρόμοια με RAL 9016. Προαιρετικά, το πτερύγιο και το πλαίσιο φράγματος διατίθενται επίσης με βαφή πούδρας στο χρώμα RAL της επιλογής σας.
Πτερύγια τοιχώματος NovoPorta Premio EI2 30 / EI2 90
ΚΑΤΌΠΙΝ ΑΙΤΉΜΑΤΟΣ ΕΠΊΣΗΣ ΜΕ:
- Ανθεκτικά στη φωτιά τζάμια (απαιτείται πάντοτε κλείσιμο της πόρτας)
- Προστασία από τον καπνό σύμφωνα με το πρότυπο EN 1634-3 (απαιτείται κλεισίμετρο εναέριας πόρτας για πτερύγια > Π x Υ 984 x 984 mm) (ελεύθερη δίοδος (LD) 900 x 900 mm)
- Ηχομόνωση - δοκιμή σύμφωνα με το EN ISO 140-3, αξιολόγηση σύμφωνα με το EN ISO 717-1 (εργαστηριακή τιμή για πλήρες φύλλο)
- EI2 30 πτερύγιο 43 dB RwP
- EI2 90 πτερύγια 44 dB RwP
- Ανθεκτικότητα σε διάρρηξη RC 2 - δοκιμασμένο και στις δύο πλευρές σύμφωνα με το πρότυπο EN 1627 - πλήρες φύλλο
- Ανθεκτικό σε διάρρηξη RC 3 - πλήρες φύλλο δοκιμασμένο και στις δύο πλευρές σύμφωνα με το πρότυπο EN 1627
Τα πλεονεκτήματά σας με μια ματιά
- Μονοφυλλόμενοι αποσβεστήρες πυροπροστασίας τοίχου από χάλυβα για εσωτερική ή εξωτερική χρήση

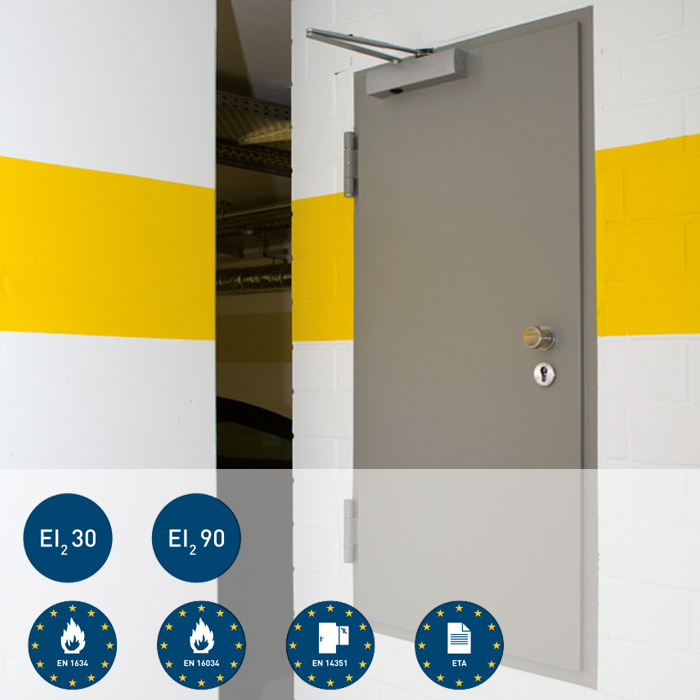

- Πυράντοχες ή πυράντοχες δοκιμασμένες σύμφωνα με το EN 1634-1 και εγκεκριμένες από τις κατασκευαστικές αρχές σύμφωνα με το DIN 4102 ή την Ευρωπαϊκή Τεχνική Αξιολόγηση ETA-17/0443
- Φύλλο πτερυγίου φαλτσογωνίας στις τέσσερις πλευρές με παχιά φαλτσογωνία, πάχους 64 mm, πάχος φύλλου 1,0 mm (προαιρετικά σε 1,5 mm)
- Φύλλο πτερυγίου φαλτσογωνίας σε τέσσερις πλευρές με παχιά φάλτσο, πάχους 64 mm, πάχος φύλλου 1,0 mm (προαιρετικά σε 1,5 mm)
Τεχνολογία και λεπτομέρειες
ΤΕΧΝΙΚΆ ΣΤΟΙΧΕΊΑ ΤΟΊΧΟΥ CLAPS NOVOPORTA PREMIO
ΤΟΙΧΩΜΑΤΙΚΟΊ ΚΡΗΜΝΟΊ NOVOPORTA PREMIO EI2 30 ΚΑΙ EI2 90
| Κατηγορία αντίστασης / τύπος | NovoPorta Premio | NovoPorta Premio |
| Ονομασία |
|
|
| Εγκεκριμένες διαστάσεις | ||
| Διάσταση κατασκευής (BRM) Πλάτος ελάχ. - μέγ. (ελεύθερη δίοδος (LD)) |
|
|
| Ύψος ελάχ. - max. |
|
|
| Φύλλο πτερυγίου και πλαίσιο 4 όψεων περιμετρικά (κατώφλι B1) | - | - |
| Περαιτέρω εκδόσεις 4 όψεων - προαιρετικά διαθέσιμες και χωρίς κατώφλι - βλέπε αντίστοιχες κύριες σελίδες προϊόντων EI2 30 και EI2 90, έως BMR (LD) max. |
|
|
| Φύλλο πόρτας | ||
| Πάχος φύλλου πόρτας περίπου | 64 | 64 |
| Πάχος φύλλου περ. | 1,0 (προαιρετικά 1,5) | 1,0 (προαιρετικά 1,5) |
| Τύπος ανοίγματος | αριστερά ή δεξιά | αριστερά ή δεξιά |
| Τοίχοι | ||
| Τοιχοποιία | > 115 | > 175 |
| Σκυρόδεμα | ≥ 100 | ≥ 140 |
| Πυρόλιθοι από πορομπετόν | ≥ 150 | ≥ 175 |
| Τοιχοπετάσματα από οπλισμένο πορομπετόν | ≥ 150 | ≥ 175 |
| Τοίχοι από F30-A/EI30 (πτερύγιο EI90 από F90-A/EI90) κατασκευασμένοι από γυψοσανίδες πυροπροστασίας με χαλύβδινα υποστυλώματα (σύμφωνα με DIN 4102, μέρος 4, πίνακας 10.2 ή EN 13501-2) | ≥ 100 | ≥ 100 |
| Τοιχώματα από F30-B/EI30 από γυψοσανίδες πυροπροστασίας με ξύλινους πείρους (σύμφωνα με το DIN 4102, Μέρος 4, Πίνακας 10.3 ή EN 13501-2) | ≥ 130 | - |
| Άλλοι εγκεκριμένοι τοίχοι εγκατάστασης τουλάχιστον F30-A/EI30 (πτερύγιο EI90 από F90-A/EI90) ή F30-B/EI30 (όχι για πτερύγιο EI90) σύμφωνα με το πιστοποιητικό δοκιμών της γενικής οικοδομικής αρχής κατόπιν αιτήσεως. | - | - |
Για πτερύγιο EI30: Επενδυμένα χαλύβδινα στηρίγματα/χαλύβδινες δοκούς min. F60-A/R60, ή επενδυμένα ξύλινα στηρίγματα/ξύλινες δοκούς min. F60-B/R60 Για πτερύγιο EI90: Επενδυμένα χαλύβδινα στηρίγματα/χαλύβδινες δοκούς min. F90-A ή με ταξινόμηση min. R90 | - | - |
| Εκτελέσεις | ||
| Ανθεκτικό στη φωτιά - δοκιμασμένο σύμφωνα με το πρότυπο EN 1634-1 | - | - |
| Επίσης με πυράντοχο υαλοπίνακα1) | - | - |
| Επίσης με προστασία από τον καπνό κατά EN 1634-3 | - | - |
Επίσης ηχομονωτικό (με τετράπλευρο πλαίσιο B 1, χωρίς γυαλί, εργαστηριακή τιμή σύμφωνα με το EN ISO 717-1) | περίπου 43 dB RwP | περίπου 44 dB RwP |
| Επίσης ανθεκτικό στη διάρρηξη σύμφωνα με το EN 1627 (πλήρες φύλλο- δοκιμασμένο και στις δύο πλευρές) |
|
|
| Υαλοπίνακας F30 | ||
| Ορθογώνιοι τυποποιημένοι υαλοπίνακες με ορατά βιδωτές λωρίδες συγκράτησης γυαλιού, γαλβανισμένοι και βαμμένοι με βαφή πούδρας (RAL 9016) ως στάνταρ, προαιρετικά διατίθενται επίσης με πρόσθετα προφίλ κάλυψης (χωρίς ορατή στερέωση) από χάλυβα ή ανοξείδωτο χάλυβα. EI2 30 Ελάχιστο πλάτος διαζώματος στις 3 πλευρές > 150 mm, στην πλευρά της κλειδαριάς ≥ 180 mm.EI2 90 Ελάχιστο πλάτος διαζώματος στην κορυφή και στην πλευρά του μεντεσέ ≥ 200 mm, στην πλευρά της κλειδαριάς ≥ 220 mm, ύψος πλίνθου ≥ 300 mm. | - | - |
| Στρογγυλά τυποποιημένα τζάμια. Σχεδιασμός των υαλοπινάκων και EI2 30 / EI2 90 ελάχιστα πλάτη διαζώματος/ύψη πλίνθου όπως για τους ορθογώνιους τυποποιημένους υαλοπίνακες. | - | - |
| Ειδικοί υαλοπίνακες της επιλογής σας. Σχεδιασμός υαλοπινάκων και ελάχιστα πλάτη διαζώματος EI2 30 / EI2 90 / ύψη πλίνθου όπως για τους ορθογώνιους τυποποιημένους υαλοπίνακες. | - | - |
| Πιστοποίηση (έγκριση) ως εσωτερικό πτερύγιο σύμφωνα με την ETA 17/0443 | EI2 30 / CE | EI2 90 / CE |
| Πιστοποίηση (έγκριση) ως εξωτερικό πτερύγιο σύμφωνα με τα πρότυπα EN 16034 και EN 14351-1 | EI2 30 / CE | EI2 90 / CE |
| - δυνατό - μη δυνατό | ||
| ¹) Τυποποιημένο γυαλί μόνο για χρήση σε εσωτερικούς χώρους (προστατέψτε το γυαλί από την υπεριώδη ακτινοβολία και την άμεση έκθεση στο φως αλογόνου). Το γυαλί μπορεί να χρησιμοποιηθεί μόνο για εύρος θερμοκρασιών από -20 έως +45˚C. Τα σκίτσα ισχύουν μόνο για το μέγεθος της πόρτας 1.000 x 2.000 mm / Όλες οι πληροφορίες για τα μεγέθη των υαλοπινάκων αναφέρονται στην καθαρή θέα ανά μονάδα υαλοπίνακα. Εκδόσεις υαλοπινάκων και μέγιστα μεγέθη υαλοπινάκων για εξωτερική χρήση κατόπιν αιτήματος. | ||
| Όλες οι διαστάσεις σε mm. BRM = Διάσταση κατασκευής RAM = Εξωτερική διάσταση πλαισίου LD = Διάσταση καθαρού ανοίγματος | ||
