Συστήματα συρόμενων θυρών NovoSlide

• Γρήγορη συναρμολόγηση λόγω λίγων εξαρτημάτων
• Περιλαμβάνονται πλήρη εξαρτήματα τοποθέτησης
• συμπεριλαμβανομένων των απαραίτητων βιδών για την επί τόπου επένδυση με γυψοσανίδες
• εύκολη μεταφορά προς και από το εργοτάξιο χάρη στην πρακτική συσκευασία του αποσυναρμολογημένου συστήματος από χαρτόνι για τη μεταφορά
• Αναστρέψιμη ράγα και πόρτα
• Ρυθμιζόμενη θέση στάθμευσης μετά την τοποθέτηση του φύλλου της πόρτας
• Μετρικές σημάνσεις για απλουστευμένη εγκατάσταση
• Οριζοντίωση ύψους μέσω προαιρετικών ρυθμιζόμενων ποδιών
• Διατίθεται επίσης ως προ-συναρμολογημένη μονάδα

• Αποσβεστήρας pull-in και στις δύο πλευρές έως 80 kg βάρος φύλλου πόρτας
• δεν απαιτούνται ακραίοι αναστολείς, ο αποσβεστήρας παρκάρει την πόρτα απαλά
• Πολύ αθόρυβη λειτουργία χάρη στο σύστημα κυλίνδρων με ρουλεμάν
•
  Επί τόπου ξύλινες ή γυάλινες πόρτες και εξαρτήματα της επιλογής σας

ΠΡΟΑΙΡΕΤΙΚΟ

• με χαλύβδινο πλαίσιο ή έκδοση χωρίς πλαίσιο με γυψοσανίδα με αποκάλυψη από Novoferm ή ξύλινο πλαίσιο επί τόπου
• Σύγχρονη μαγνητική πλωτή κίνηση, ελεγχόμενη μέσω touch-to-open, ανέπαφου μπουτόν, ανιχνευτή ραντάρ ή εφαρμογής.

• Αντιστάθμιση του υπάρχοντος πλαισίου και των σοβατεπιών που ενσωματώνονται στη σιδηροτροχιά
• Πολύ σταθερή κατασκευή τροχιάς χάρη στη βελτιστοποιημένη διαμόρφωση του προφίλ
• Απλή τοποθέτηση στον τοίχο χάρη στο προ-διάτρητο προφίλ αλουμινίου (βαθμιαία διάτρηση οπών)
• Πολύ απλή τοποθέτηση πάνελ χάρη στην "τεχνολογία κλιπ"
• Συμπεριλαμβάνονται πλήρη εξαρτήματα τοποθέτησης για την τοποθέτηση φύλλων πόρτας στις ράγες, π.χ. τα εξαρτήματα σύσφιξης για γυάλινες πόρτες

• Στάνταρ αποσβεστήρας διπλής όψης για μέγιστη άνεση έως 80 kg βάρος φύλλου πόρτας
• Δεν απαιτούνται ακραία στοπ, καθώς ο αποσβεστήρας παρκάρει απαλά το φύλλο της πόρτας και στις δύο πλευρές
• Αθόρυβος θόρυβος λειτουργίας χάρη στο σύστημα κυλίνδρων με ρουλεμάν
• συμπεριλαμβανομένου του οδηγού δαπέδου Deluxe με προφίλ αλουμινίου και πλαστικό ρουλεμάν με ρουλεμάν για εξαιρετικά ομαλή λειτουργία και πλαστική λάμα οδηγού
• προαιρετικά και με σύγχρονη κίνηση μαγνητικής αιώρησης, ελεγχόμενη μέσω touch-to-open, ανέπαφου μπουτόν, ανιχνευτή ραντάρ ή εφαρμογής.

• Επί τόπου ξύλινες ή γυάλινες πόρτες και εξαρτήματα της επιλογής σας
• σε συμπαγείς ή ξηρούς τοίχους
• Πλάτος φύλλου πόρτας από 580 mm
• Μέγιστο μήκος τροχιάς 5.800 mm

• για ιδιωτικές κατοικίες ή εμπορικά κτίρια
• για ανακαίνιση ή νέα κατασκευή
• Οι συρόμενες πόρτες για σύγχρονες κατόψεις επιτρέπουν χώρο για ελιγμούς, εξοικονομούν πολύτιμο χώρο και δημιουργούν χώρο

• Επί τόπου ξύλινες ή γυάλινες πόρτες και εξαρτήματα της επιλογής σας
• σε συμπαγείς ή ξηρούς τοίχους
• Πλάτος φύλλου πόρτας από 580 mm
• Μέγιστο μήκος τροχιάς 5.800 mm
• Πλαίσιο περιμετρικής τοποθέτησης με πασσαλοθυρίδα με στοπ, μονόφυλλο για συμπαγή τοίχο ή συνοδευτική τοποθέτηση σε ξηρούς τοίχους ή δίφυλλο για μεταγενέστερη τοποθέτηση σε ξηρούς τοίχους ή τοιχοποιία

• Πλήθος παραλλαγών, π.χ. με φεγγίτη ή πλαϊνό πάνελ
• Επίσης για λύσεις δίφυλλης συρόμενης πόρτας
• Διάφορες γεωμετρίες προφίλ πλαισίου όσον αφορά τις ακτίνες και το αυλάκι σκίασης στην απέναντι πλευρά του φύλλου της πόρτας
• Προαιρετικός αποσβεστήρας έλξης και στις δύο πλευρές για μέγιστη άνεση έως 80 kg βάρος φύλλου πόρτας
• προαιρετικά διατίθεται επίσης με υψηλής ποιότητας ράγα κίνησης για πόρτες > 100 kg με αντίστοιχο αποσβεστήρα έλξης

• Δωμάτια ασθενών σε νοσοκομεία και κλινικές ή γηροκομεία
• Ιατρεία γιατρών
• Φοιτητικές εστίες
• Κτίρια δημόσιας διοίκησης
• ξενοδοχεία και εστιατόρια
• αλλά φυσικά και για ιδιωτικά κτίρια κατοικιών

• Αναστρεψιμότητα της διαδρομής τρεξίματος
• εργοστασιακή οπή για τη στερέωση του κουτιού δρομέα στον τοίχο
• Η διαδρομή λειτουργίας παρέχεται χύμα για γρήγορη εγκατάσταση στο εργοτάξιο

• για επίτοιχη ή προαιρετική τοποθέτηση στην οροφή
• που φαίνεται εδώ: Τοιχοποιία με ξύλινο φύλλο πόρτας
• για ξύλινα θυρόφυλλα πάντα με οδηγό δαπέδου με ρουλεμάν και χωνευτό εξάρτημα

• με χαλύβδινο πλαίσιο δύο τμημάτων, συγκολλημένο ή αποσυναρμολογημένο, γαλβανισμένο και ασταρωμένο ή προαιρετικά με αποκάλυψη GK (στην εικόνα), το πλάτος ανοίγματος είναι κωνικό για φύλλα πόρτας από γυαλί.
• Ξύλινο πλαίσιο πόρτας δυνατό επί τόπου
• εδώ: Ξηρή κατασκευή με ξύλινο θυρόφυλλο

• με γωνιακό πλαίσιο ή με περιμετρικό πλαίσιο ενός ή δύο τμημάτων, γαλβανισμένο και ασταρωμένο
• Πλήθος παραλλαγών σχεδιασμού
• Εδώ απεικονίζεται: Τοιχοποιία με ξύλινο φύλλο πόρτας, μονοκόμματο περιμετρικό πλαίσιο

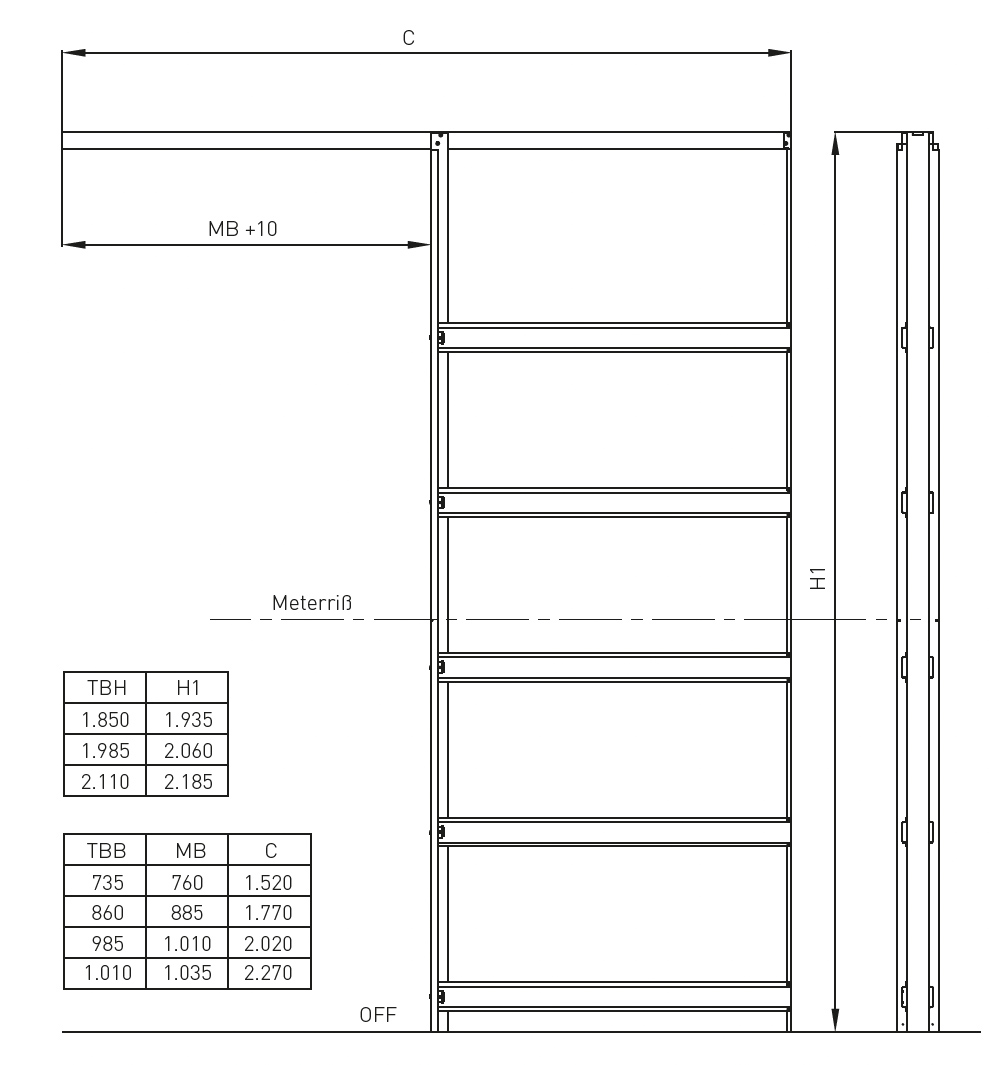

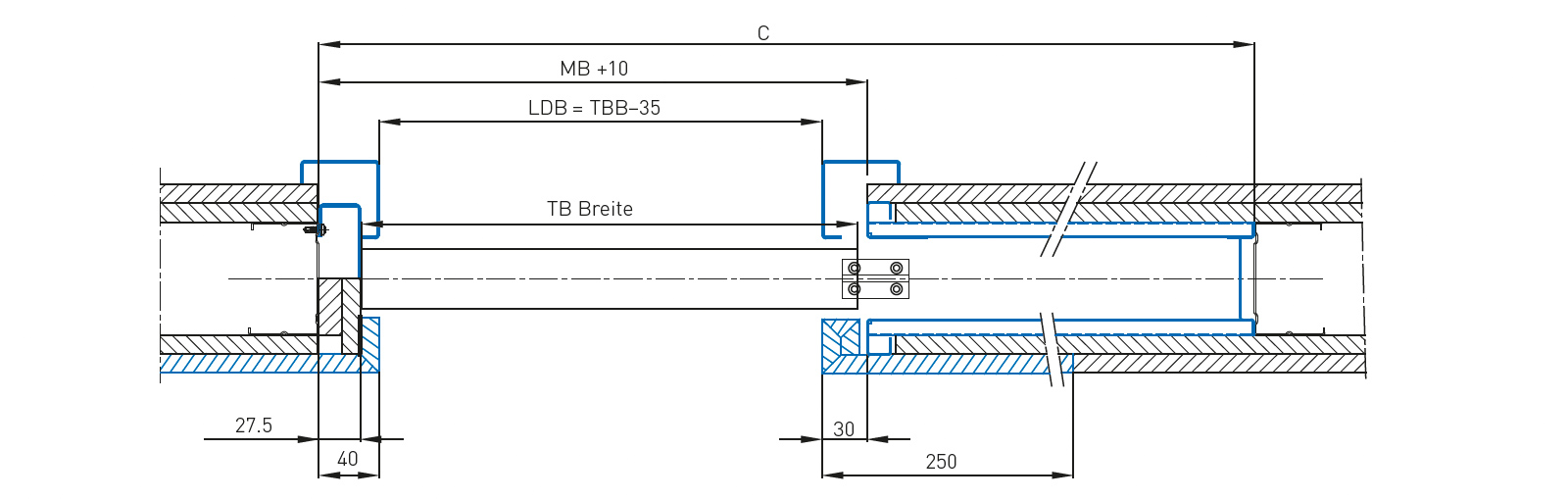

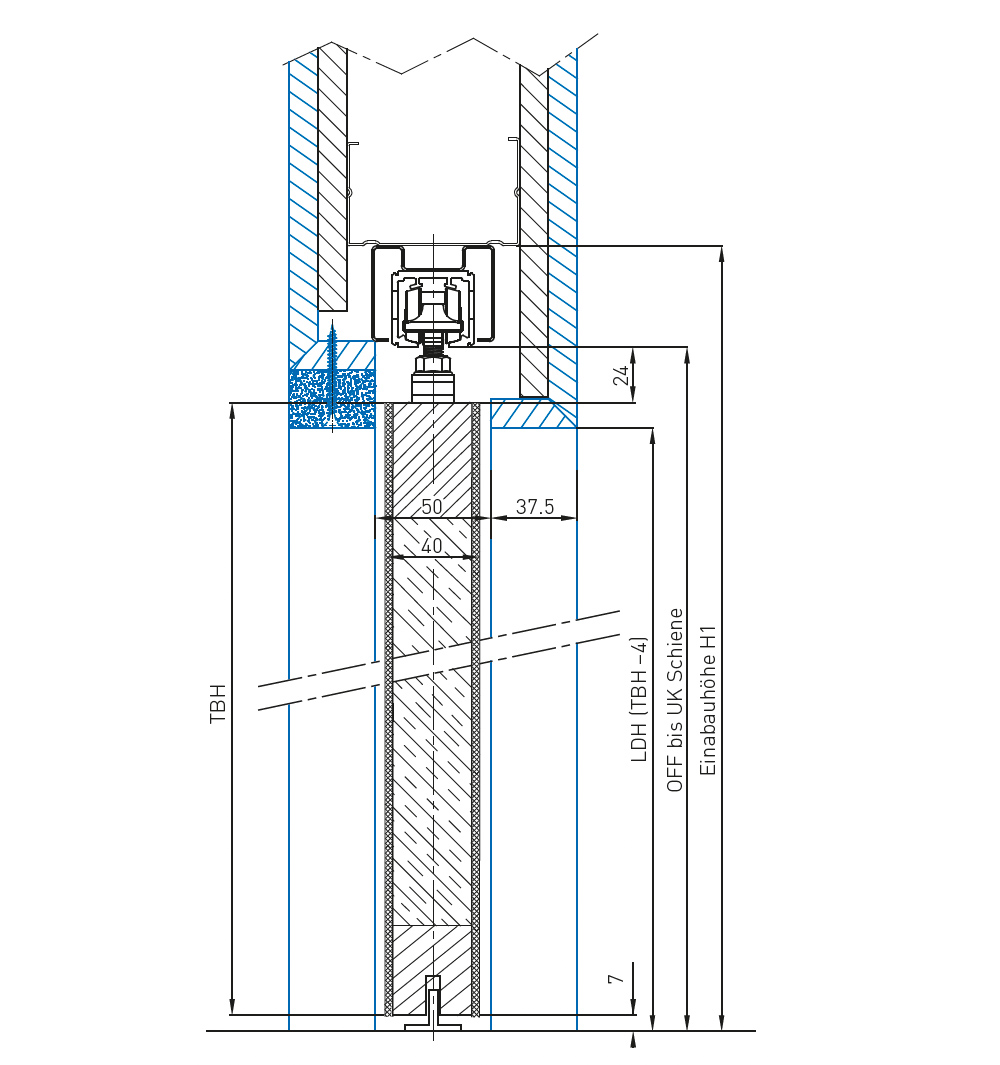

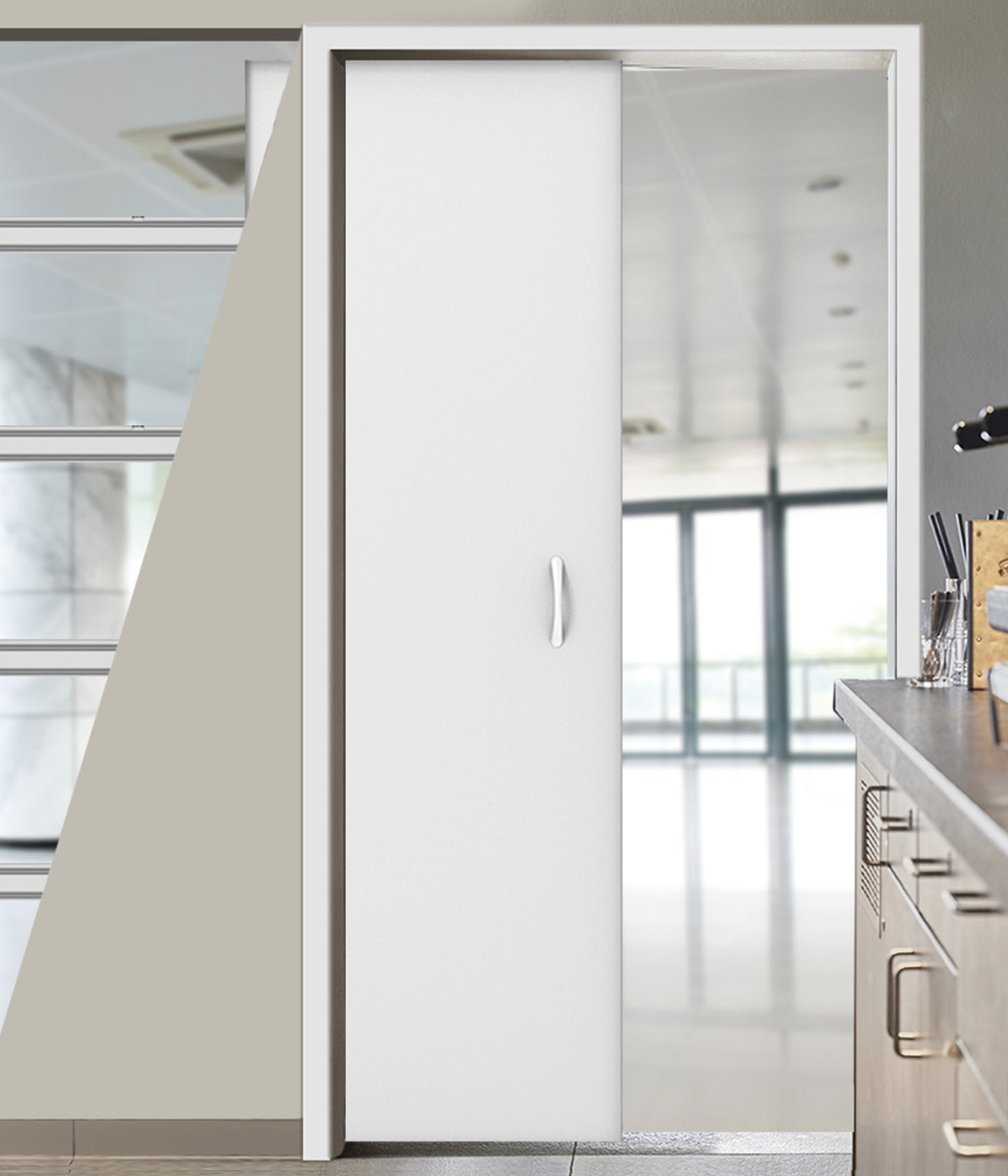

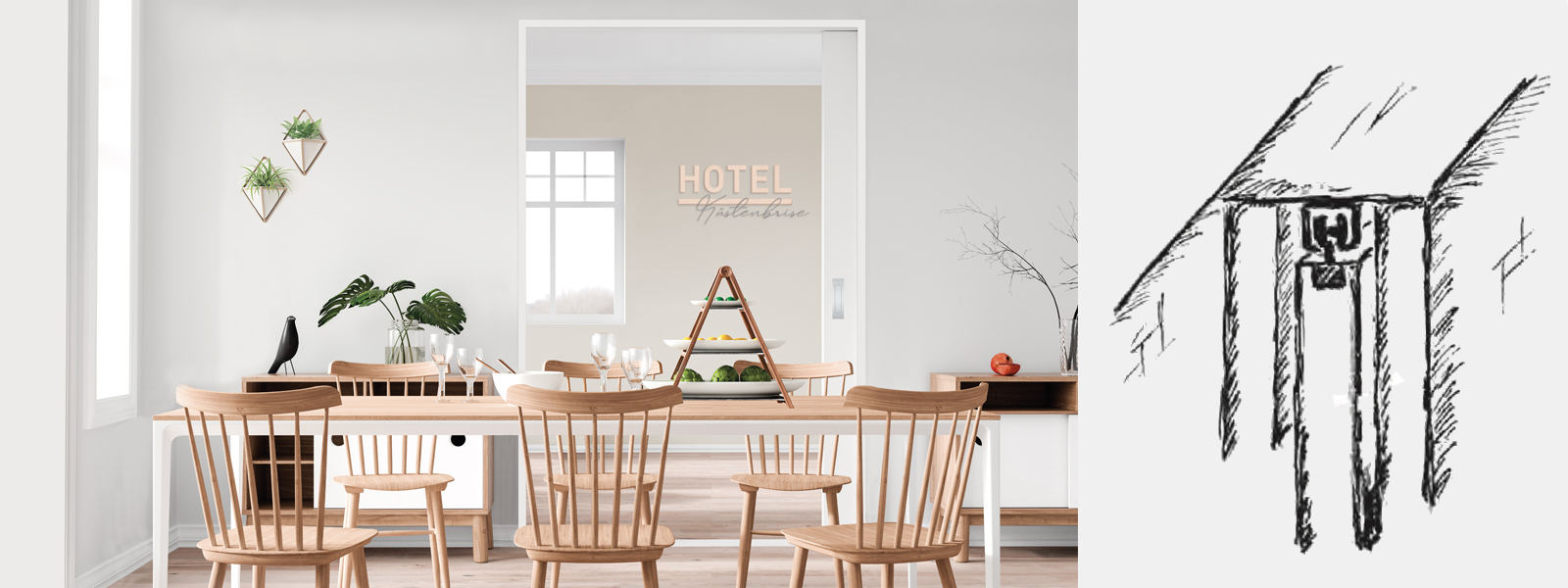

Το σύστημα συρόμενης πόρτας NovoSlide Pocket περιέχει όλα τα εξαρτήματα που χρειάζεστε για να δημιουργήσετε μια συρόμενη πόρτα που περνάει μέσα στον τοίχο.

• προαιρετικά για ξύλινες ή γυάλινες πόρτες
• προαιρετικά ως έκδοση κιτ συσκευασμένο σε χαρτόνι / ή προ-συναρμολογημένα στοιχεία εγκατάστασης (κατόπιν αιτήματος)

Το αυτοφερόμενο στοιχείο περιέχει για μία πόρτα:





1 x στοιχείο συστήματος / προ-συναρμολογημένο στο μέγεθος 1 x αναστρέψιμο προφίλ τροχιάς 1 x οδηγός δαπέδου για ξύλο ή γυαλί 1 x ρουλεμάν διπλού κυλίνδρου για μαλακό κλείσιμο και στις δύο πλευρές 1 x ρουλεμάν διπλού κυλίνδρου με ενσωματωμένη βούρτσα καθαρισμού 1 x σετ υλικού για ξύλο ή γυαλί 1 x ρουλεμάν διπλού κυλίνδρου με ενσωματωμένη βούρτσα καθαρισμού



σετ για ξύλο ή γυαλί 1 x σετ βιδών για συναρμολόγηση στοιχείων 1 x σετ βιδών για επένδυση γυψοσανίδας 1 x βοηθήματα συναρμολόγησης για επένδυση 1 x οδηγίες συναρμολόγησης

Πλάτος 610 / 735 / 860 / 985 / 1.110 / 1.235 mm Ύψος1.985 / 2.110 / 2.235 mmαπό το απόθεμα

Για τελικό πάχος τοίχου 125 mm / 150 mm σε κατασκευή από γυψοσανίδα.

Το σετ καροτσιών περιλαμβάνει πάντα απόσβεση και στις δύο πλευρές μέχρι βάρος φύλλου πόρτας 80 kg για πλάτος φύλλου πόρτας από 610 mm. Η θέση στάθμευσης της πόρτας επιτυγχάνεται με την απλή τοποθέτηση των ενεργοποιητών στην τροχιά κίνησης και μπορεί επίσης να τοποθετηθεί εκ των υστέρων. Οι ενσωματωμένες μετρικές σημάνσεις σε όλα τα διαμήκη προφίλ διευκολύνουν την προσαρμογή στο τελικό δάπεδο.

Οριζοντίωση ύψους μέσω προαιρετικών ρυθμιζόμενων ποδιών. Πάχος φύλλου πόρτας για ξύλινες πόρτες έως 40 mm, για γυάλινες πόρτες προαιρετικά 8 mm ή 10 mm.

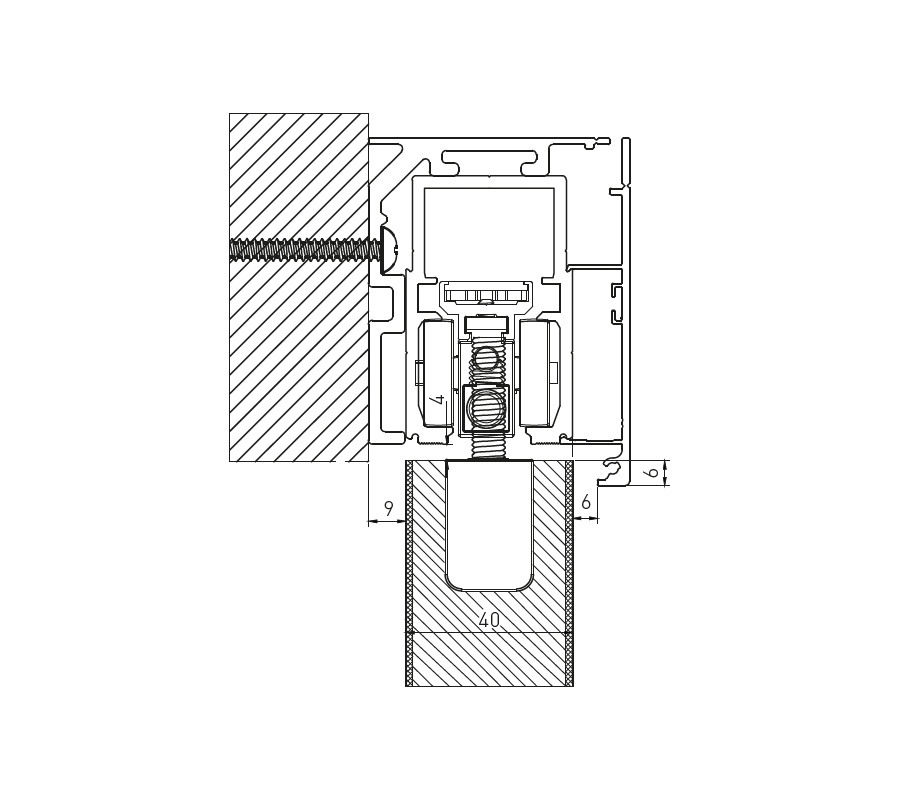

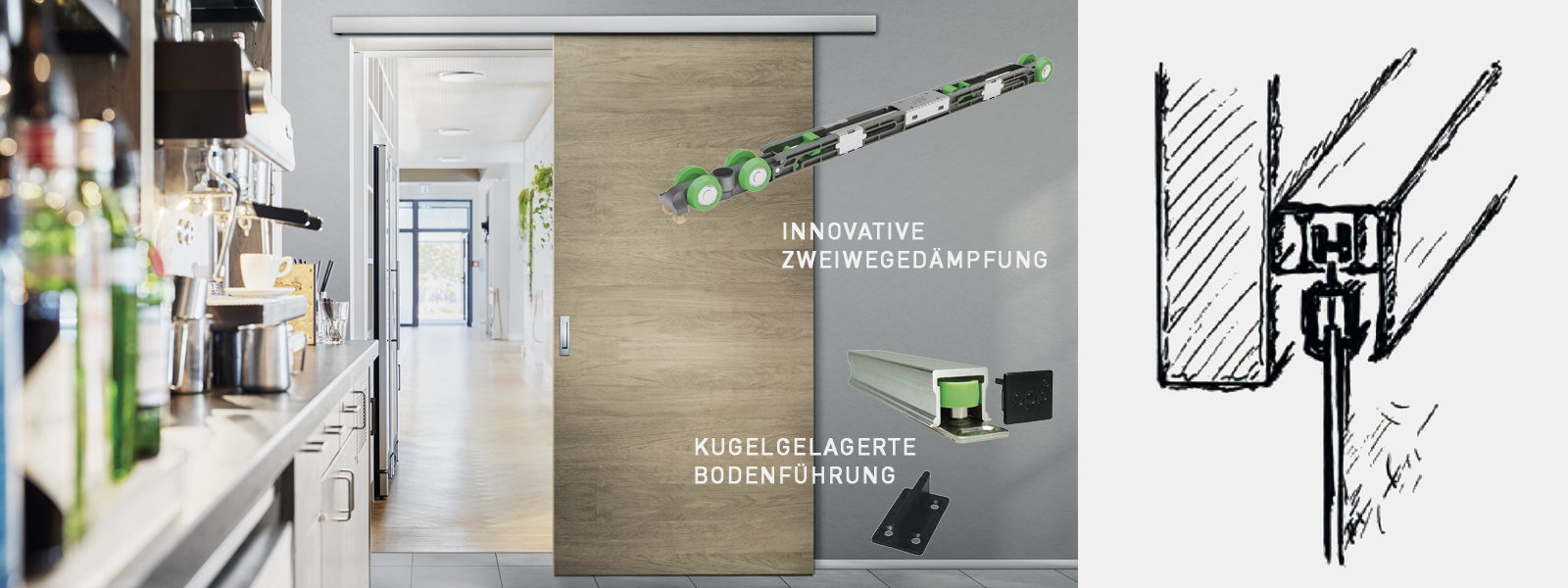

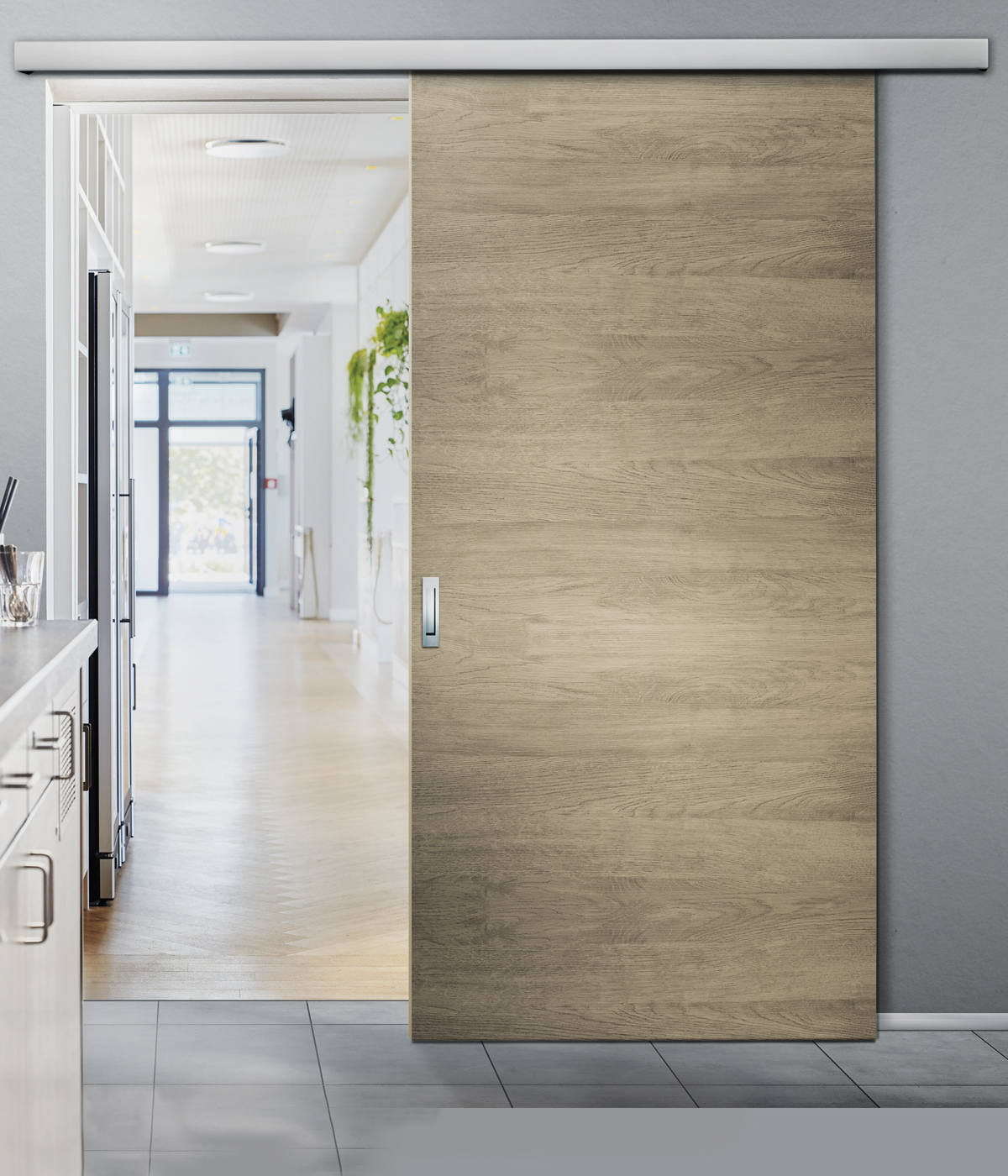

Το σύστημα συρόμενης πόρτας NovoSlide Wall περιλαμβάνει όλα τα εξαρτήματα που χρειάζεστε για την εγκατάσταση μιας συρόμενης πόρτας μπροστά από τον τοίχο, συμπεριλαμβανομένης της ράγας κίνησης και του καλύμματος, καθώς και του σετ κυλίνδρων με απόσβεση και στις δύο πλευρές για μαλακό κλείσιμο της πόρτας.

Το σετ περιέχει για μία πόρτα 1 x προφίλ ράγας λειτουργίας, συμπ.








Κοίλο θάλαμο για διάκενο στον τοίχο 1 x Οδηγός δαπέδου για ξύλο ή γυαλί 1 x Ρουλεμάν με ρουλεμάν διπλού κυλίνδρου για αμφίπλευρη απόσβεση 1 x Ρουλεμάν με ρουλεμάν διπλού κυλίνδρου με ενσωματωμένη βούρτσα καθαρισμού 1 x Σετ τοποθέτησης για ξύλο ή γυαλί 1 x Κάλυμμα κλιπ από ανοδιωμένο αλουμίνιο EV1, προαιρετικά και σε εμφάνιση ανοξείδωτου χάλυβα 2 x Πλαστικό τελικό καπάκι 1 x Μικροϋλικά και αξεσουάρ εγκατάστασης 1 x Οδηγίες τοποθέτησης
Η γεωμετρία της ράγας περιλαμβάνει ενσωματωμένο διάκενο τοίχου μέσω ενός κοίλου θαλάμου σε 3 διαστάσεις.

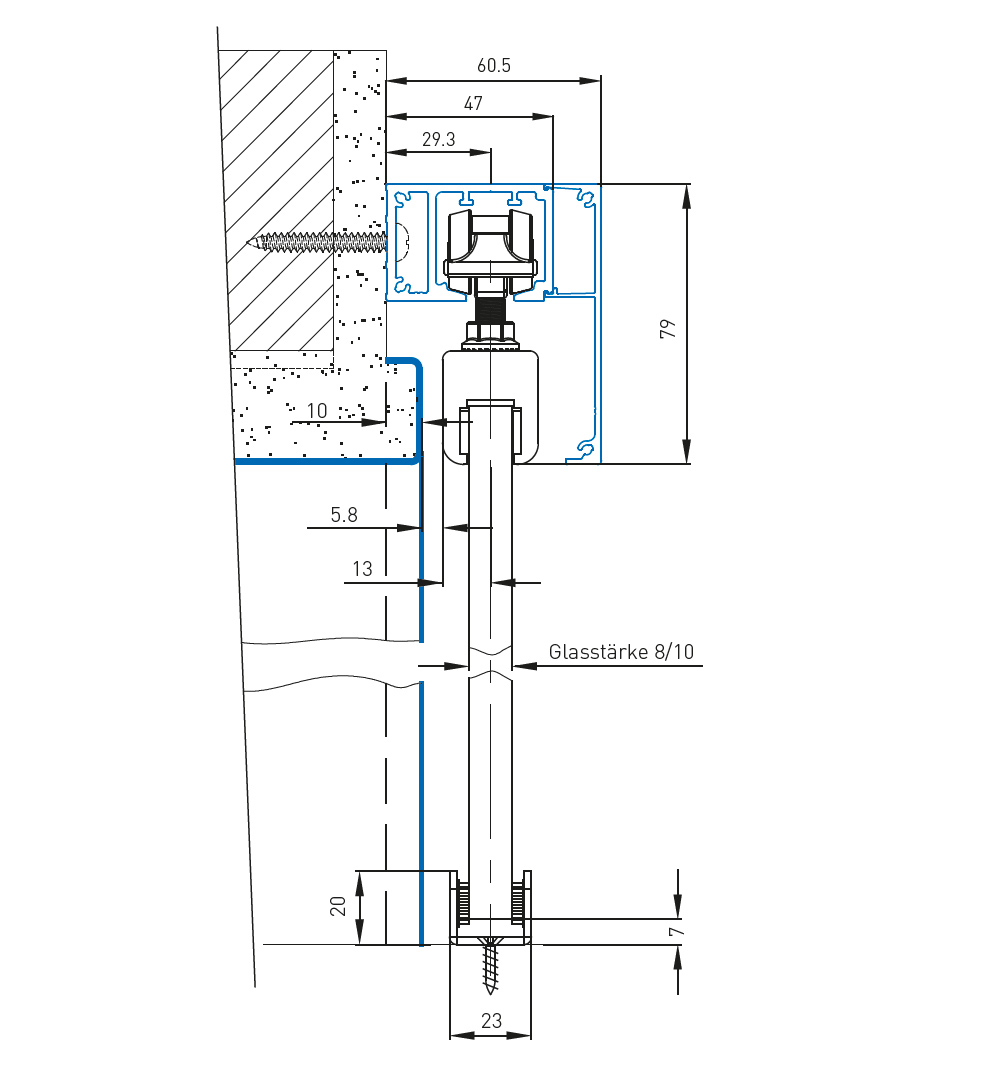

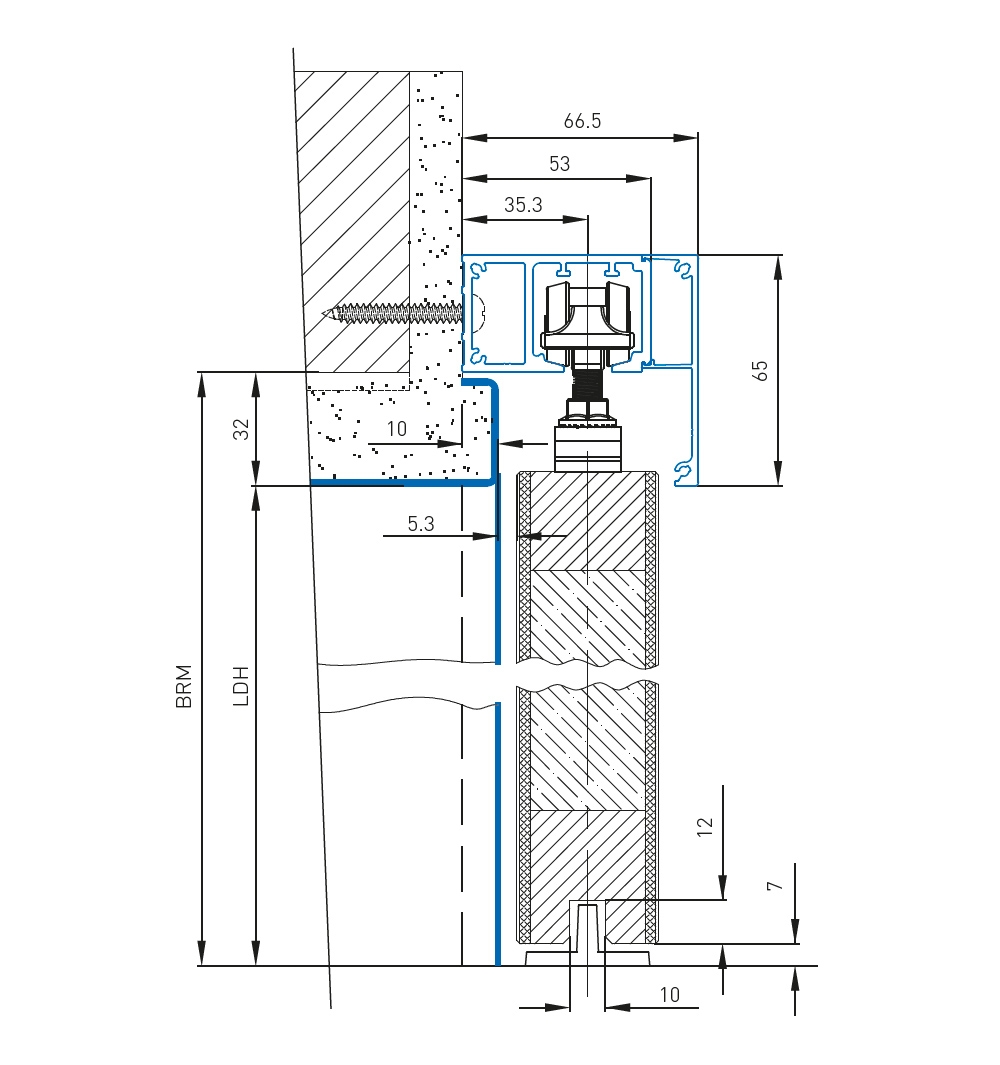

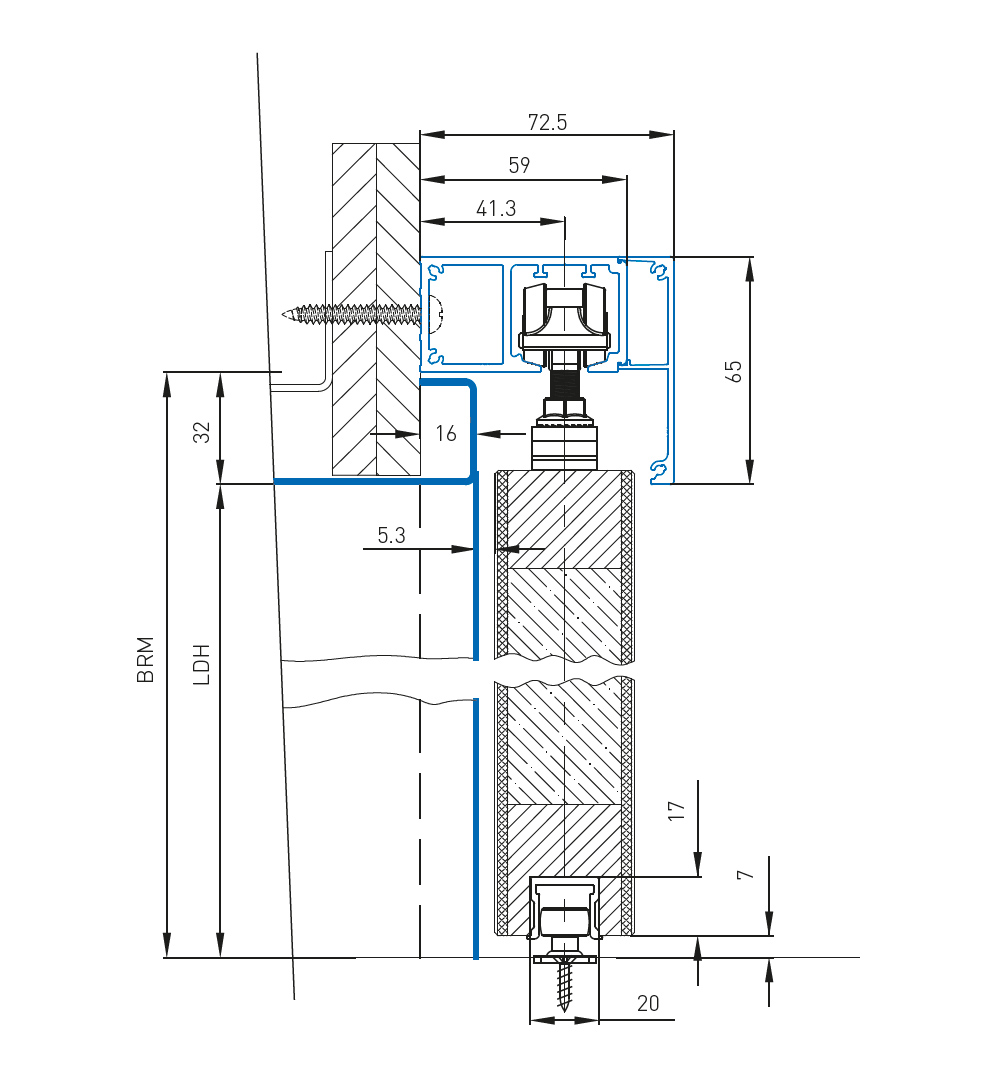

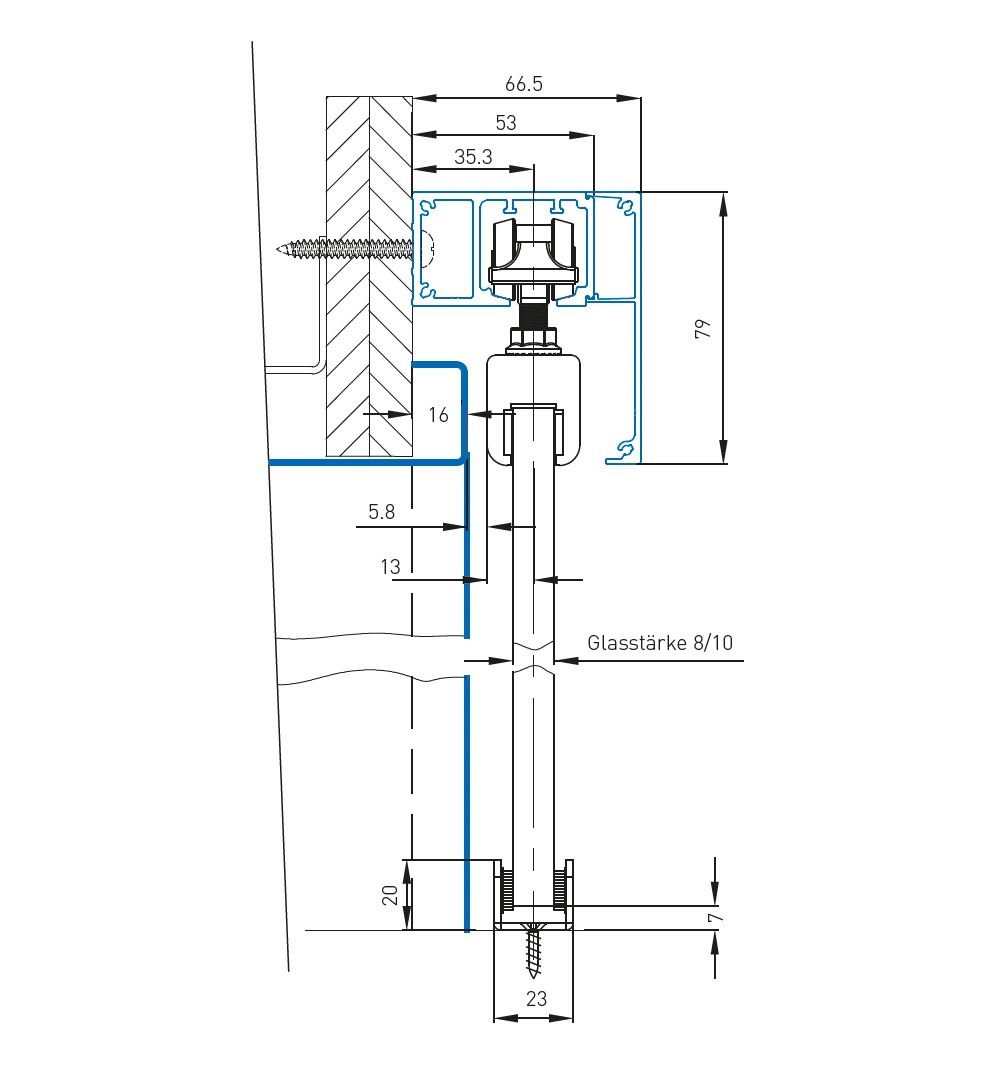

Στη γκάμα μας διαθέτουμε προφίλ πλάτους 47 mm, 53 mm και 59 mm για την εξίσωση της απόστασης από τον τοίχο, π.χ. για την τοποθέτηση στο χώρο σοβατεπί / κουφώματα / διακόπτες ή πάνελ Smarthome.

2.050 / 2.500 / 3.500 / 5.800 mm

Το σετ κυλίνδρων περιλαμβάνει πάντοτε μαλακό κλείσιμο και στις δύο πλευρές έως ένα βάρος φύλλου πόρτας 80 kg για πλάτος φύλλου πόρτας από 580 mm. Η θέση στάθμευσης της πόρτας επιτυγχάνεται με την απλή τοποθέτηση των ενεργοποιητών στην τροχιά κίνησης. Το προφίλ είναι προ-διάτρητο σε κέντρα 250 mm.

Πάχος φύλλου πόρτας για ξύλινες πόρτες έως 40 mm, για γυάλινες πόρτες προαιρετικά 8 mm ή 10 mm.

Οι προδιαγραφές ύψους και πλάτους για το μέγεθος του φύλλου πόρτας που πρέπει να προσδιοριστεί μπορούν να υπολογιστούν με βάση τις διαστάσεις αφαίρεσης σύμφωνα με τις οδηγίες εγκατάστασης.

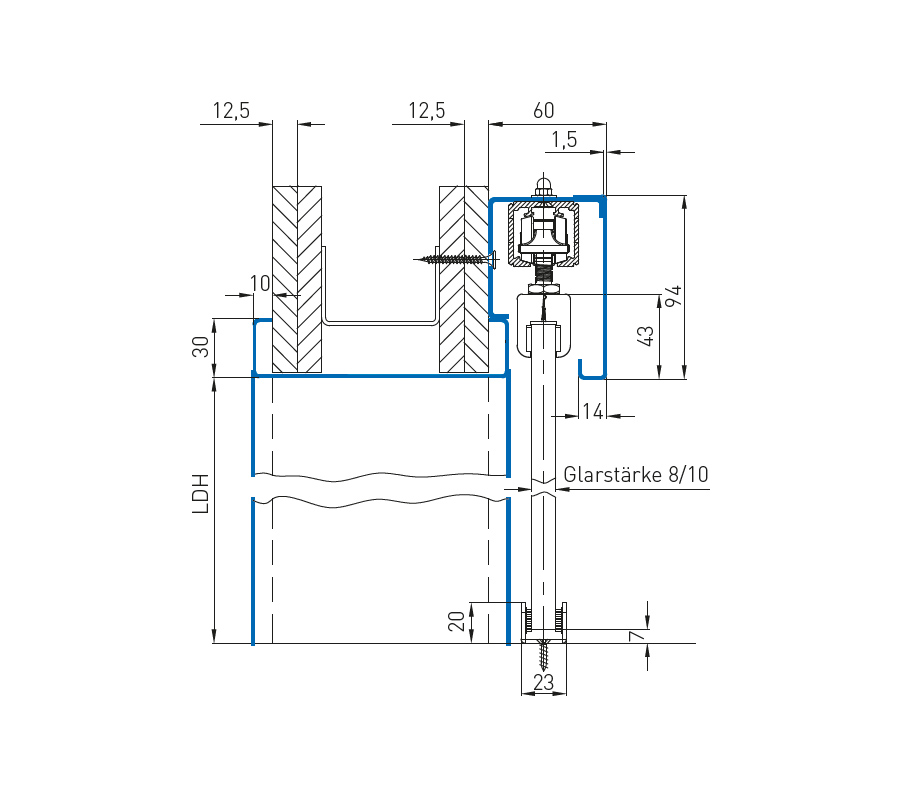

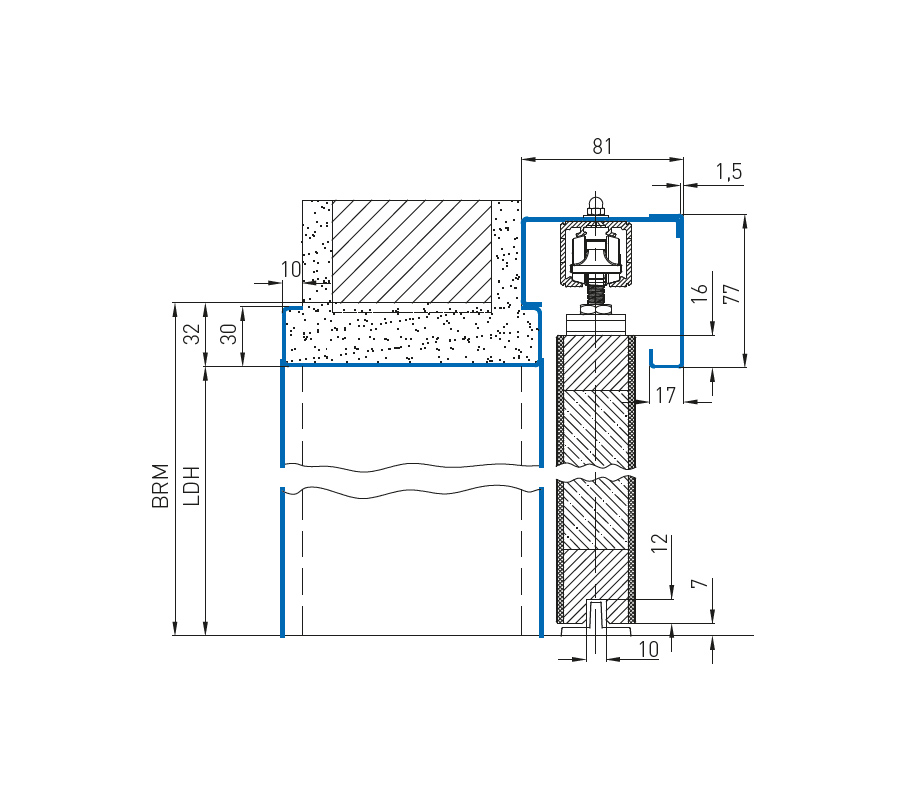

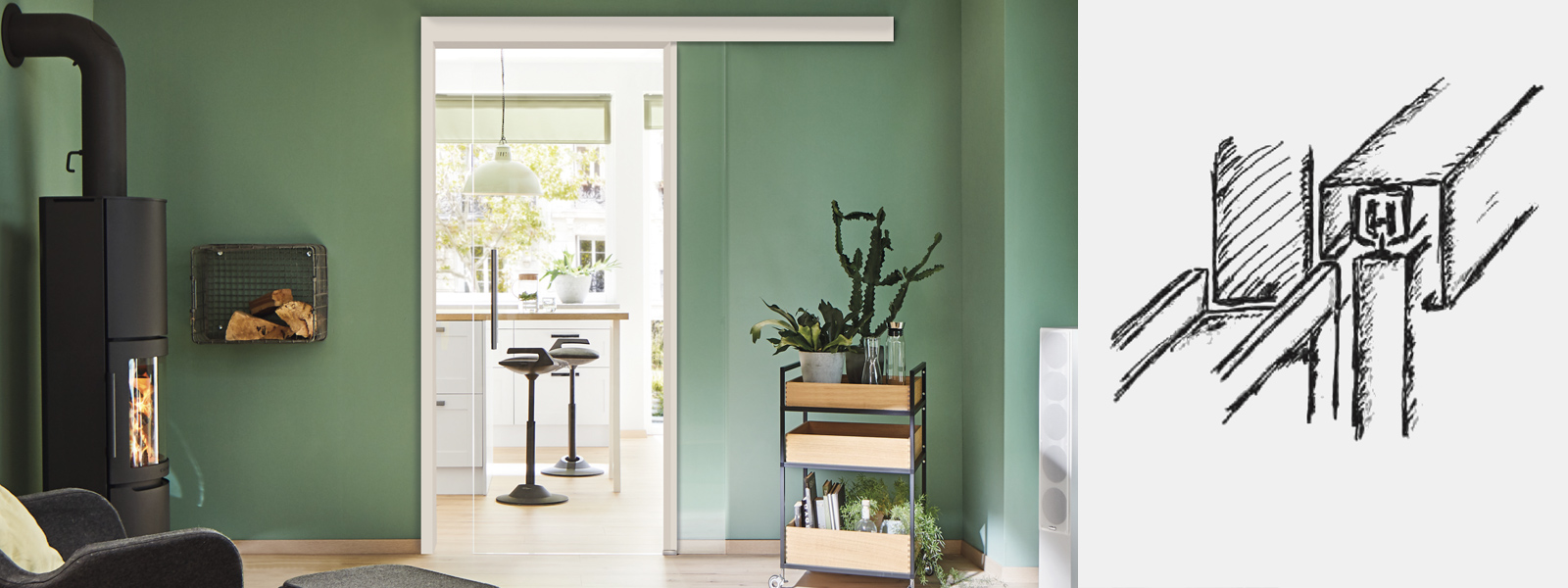

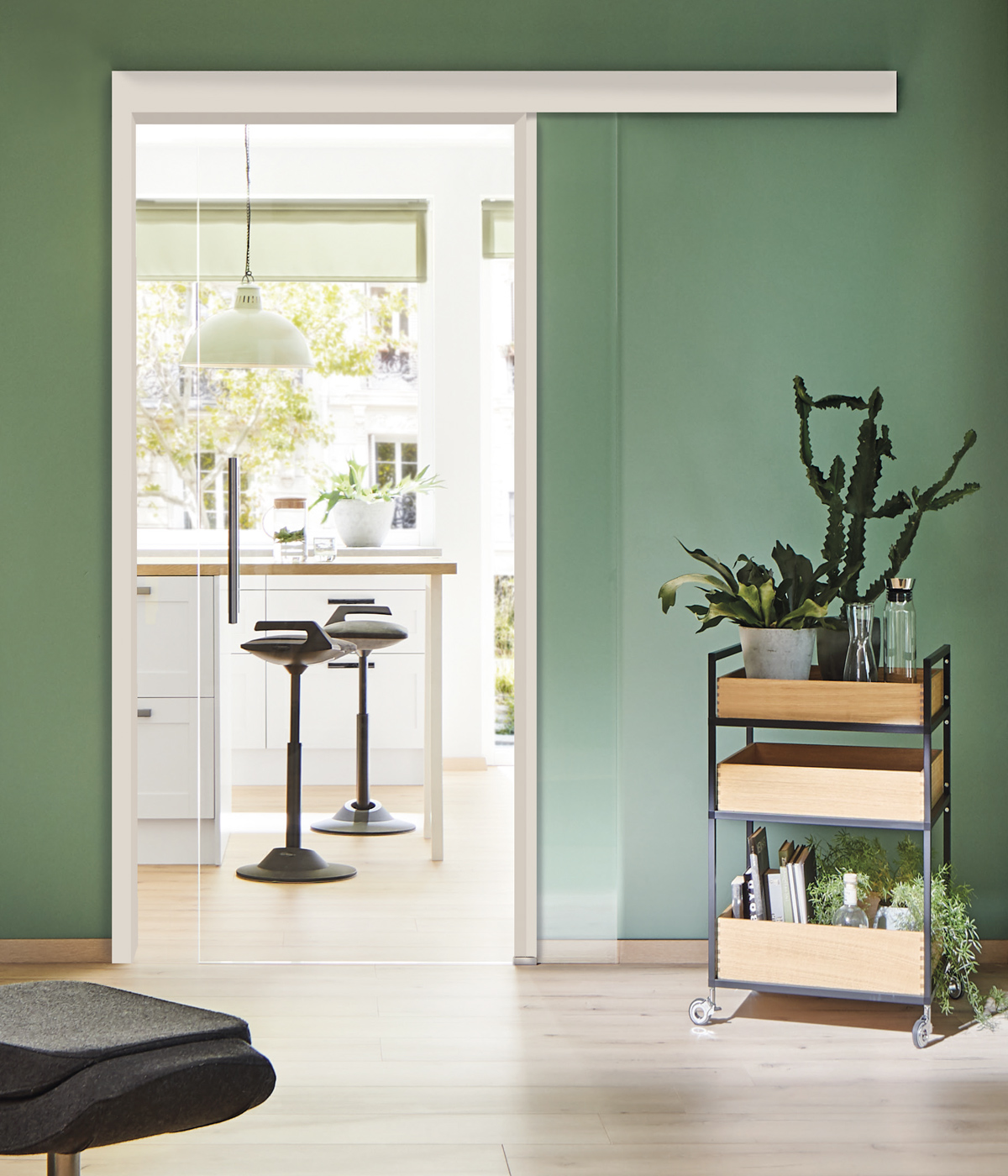

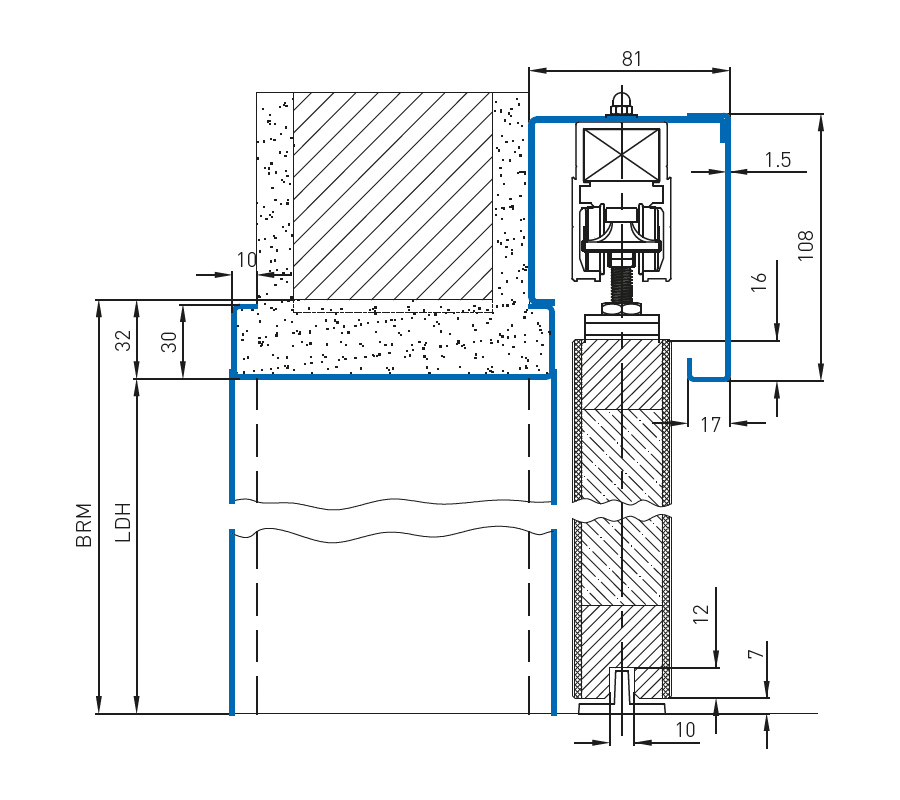

Το σύστημα συρόμενης πόρτας NovoSlide Frame που εκτείνεται μπροστά από τον τοίχο είναι ένα προκατασκευασμένο στοιχείο που αποτελείται από ένα χαλύβδινο πλαίσιο με συγκολλημένο κιβώτιο τροχιάς.

• Προαιρετικά για ξύλινες ή γυάλινες πόρτες
• 1 ή 2 πάνελ
• 1 τεμάχιο για τοποθέτηση κατά μήκος του τοίχου
• 2 τεμαχίων για εκ των υστέρων τοποθέτηση

Το αυτοφερόμενο στοιχείο περιλαμβάνει για μία πόρτα 1 x στοιχείο συστήματος / προκατασκευασμένο σε μέγεθος 1 x προφίλ τροχιάς 1 x οδηγό δαπέδου για ξύλο ή γυαλί 1 x ρουλεμάν με ρουλεμάν για διπλό κύλινδρο για μαλακό κλείσιμο και στις δύο πλευρές (προαιρετικά) 1 x ρουλεμάν με ρουλεμάν για διπλό κύλινδρο με ενσωματωμένη βούρτσα καθαρισμού 1 x σετ τοποθέτησης για ξύλο ή γυαλί 1 x οδηγίες εγκατάστασης

• Όλες οι προσαρμοσμένες διαστάσεις είναι δυνατές
• Μπορούν επίσης να πραγματοποιηθούν ειδικά πάχη φύλλων πόρτας
• Για όλα τα πάχη τοιχωμάτων σε συμπαγή ή ξηρή κατασκευή
• Πολλές άλλες επιλογές, όπως φεγγίτες ή πλαϊνά πάνελ
• Διάφορες γεωμετρίες προφίλ πλαισίου όσον αφορά τις ακτίνες και το αυλάκι σκίασης στην απέναντι πλευρά του φύλλου πόρτας

• για επίτοιχη ή προαιρετική τοποθέτηση στην οροφή

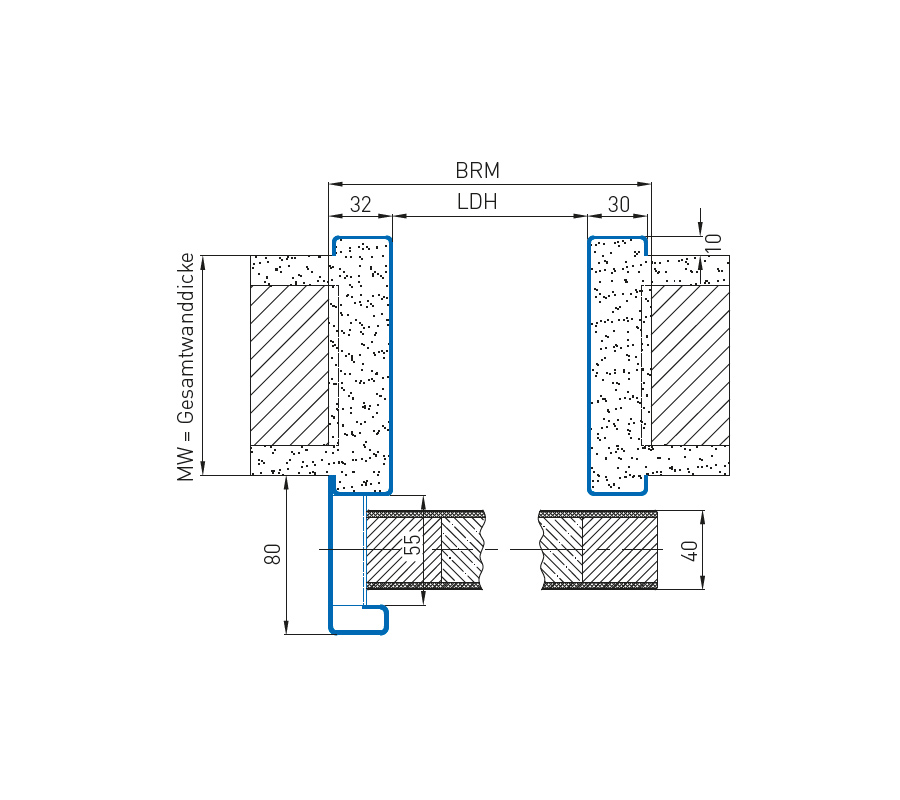

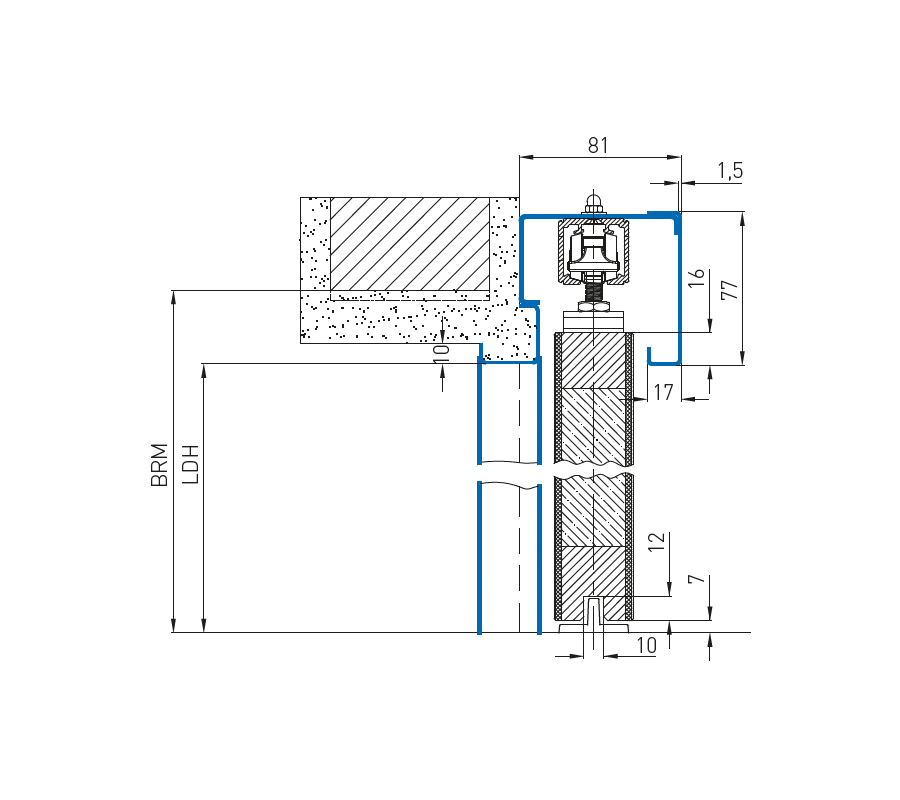

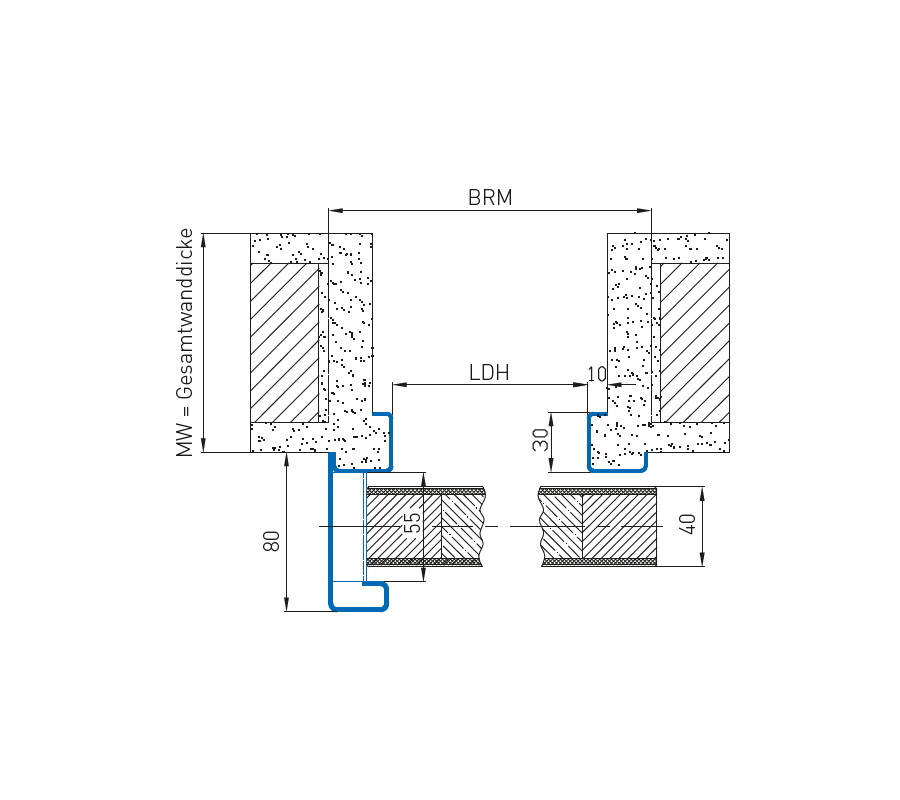

• που φαίνεται εδώ: Τοιχοποιία με ξύλινο φύλλο πόρτας
• για ξύλινα θυρόφυλλα πάντα με οδηγό δαπέδου με ρουλεμάν και χωνευτό εξάρτημα

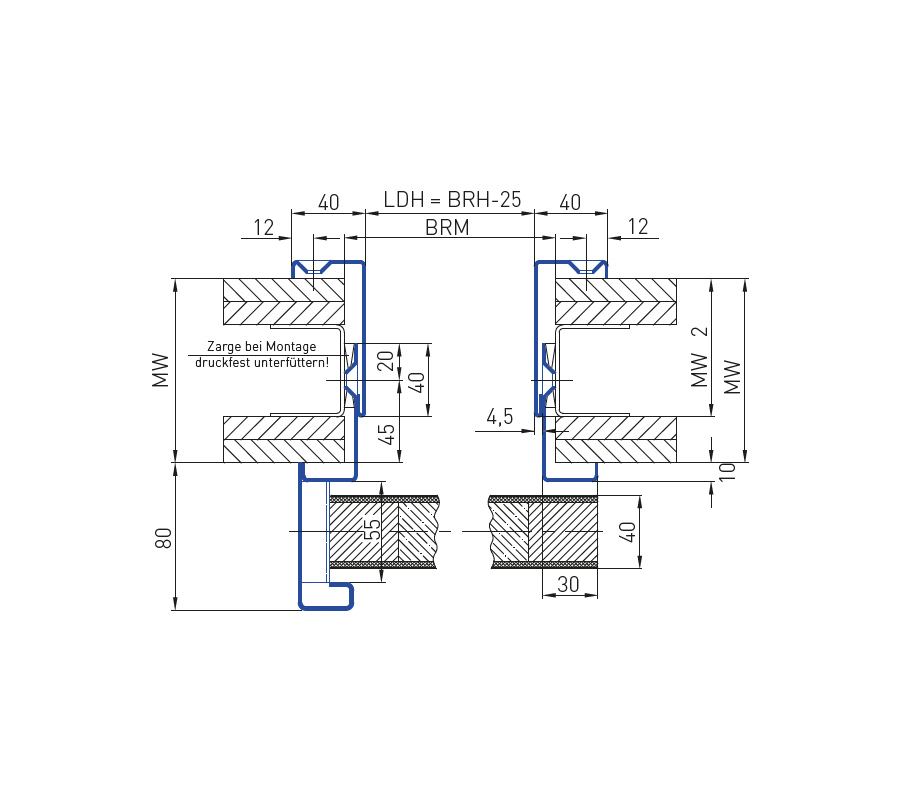

• με χαλύβδινο πλαίσιο δύο τμημάτων, συγκολλημένο ή αποσυναρμολογημένο, γαλβανισμένο και ασταρωμένο ή προαιρετικά με αποκάλυψη GK (στην εικόνα), το πλάτος ανοίγματος είναι κωνικό για φύλλα πόρτας από γυαλί.
• Ξύλινο πλαίσιο πόρτας δυνατό επί τόπου

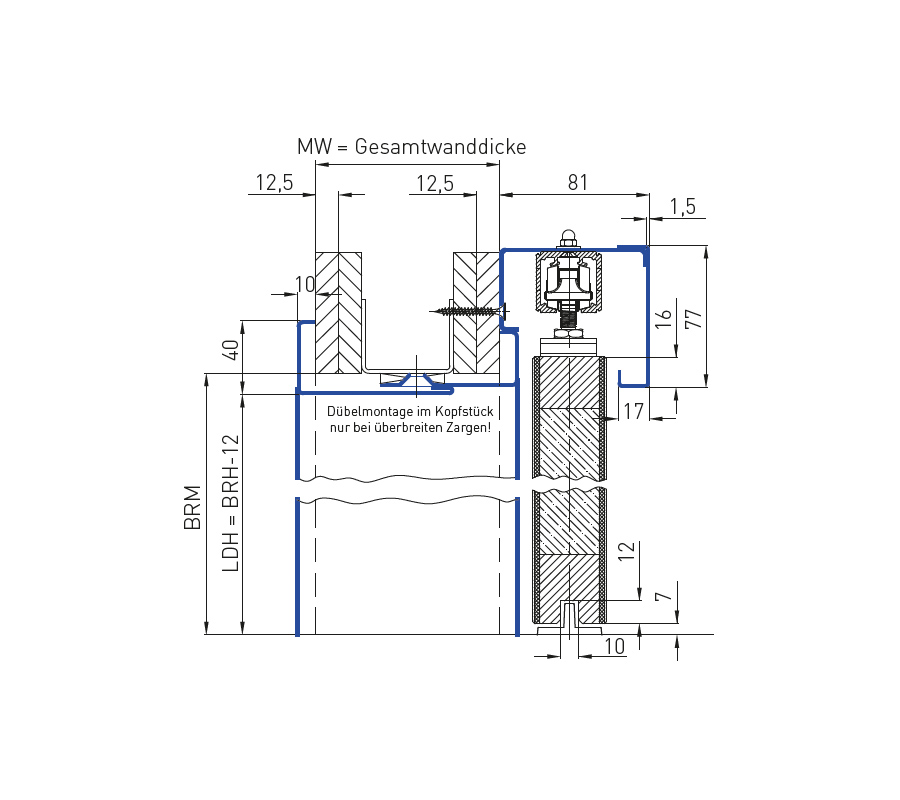

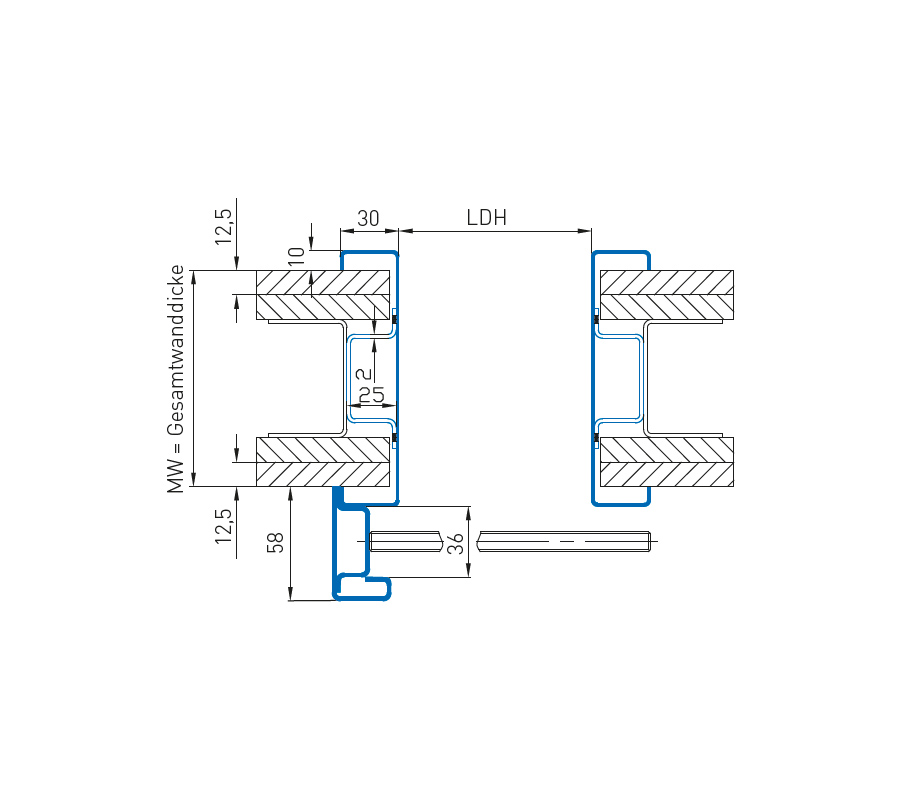

• εδώ: Ξηρή κατασκευή με ξύλινο θυρόφυλλο

• με γωνιακό πλαίσιο ή με περιμετρικό πλαίσιο ενός ή δύο τμημάτων, γαλβανισμένο και ασταρωμένο
• Πλήθος παραλλαγών σχεδιασμού
• Εδώ απεικονίζεται: Τοιχοποιία με ξύλινο φύλλο πόρτας, μονοκόμματο περιμετρικό πλαίσιο
