Μηχανικές ισοπεδωτικές μηχανές αποβάθρας
Έλεγχος μέσω μοχλού χειρισμού
Οι μηχανικές ισοπεδωτικές μηχανές αποβάθρας με αναδιπλούμενη σφήνα ελέγχονται μέσω ενός μοχλού χειρισμού και διατίθενται σε δύο εκδόσεις (NovoDock L100 και L150). Και οι δύο ισοπεδωτές τοποθετούνται σε ράμπα.
Επισκόπηση ισοπεδωτών αποβάθρας
Σύγκριση και ιδιότητες
Σύγκριση ισοπεδωτών αποβάθρας με πτυσσόμενη σφήνα
| Χαρακτηριστικά προϊόντος | L100 | L150 | |
| με τροφοδοσία | |||
| με σφήνα αναδίπλωσης | ● | ● | |
| Αποβάθρα ISO | |||
Προαιρετικά πακέτα | GreenPlus | ||
| GreenSLOD | |||
| IsoPlus | |||
| DoorPlus | |||
| SafetyPlus | |||
| Ονομαστικό φορτίο σύμφωνα με το EN 1398 σε kN | 60 | 60 | |
| Ονομαστικά μήκη (NL) σε mm | 400 | 1.500, 1.750, 2.000 | |
| Ονομαστικά πλάτη σε mm | 1.750, 2.000, 2.200 | 1.500, 1.750, 2.000 | |
Συνολικό ύψος | 600 mm | ||
| 700 mm/725 mm1) | |||
| 800 mm /830 mm2) | |||
| 900 mm/1200 mm3) | |||
| Μήκος σφήνας τροφοδοσίας/αναδίπλωσης σε mm | 300 | ||
| Παροχή ρεύματος | |||
| Κατηγορία προστασίας | |||
| Ισχύς κινητήρα σε kW | |||
| Χαρακτηριστικό σχεδιασμού | Πλάκα επένδυσης οροφής σε mm | 4/6 | 4/6 |
| Σφήνα προώθησης/αναδίπλωσης της πλάκας προεξοχής σε mm | 12/14 | ||
Γεφύρωση αξιών | Ονομαστικό μήκος 2000, συνολικό ύψος 600 | ||
| Ονομαστικό μήκος 2000, συνολικό ύψος 700 /7251)/8302) | |||
| Ονομαστικό μήκος 2250, συνολικό ύψος 600 | |||
| Ονομαστικό μήκος 2500, συνολικό ύψος 600 | |||
| Ονομαστικό μήκος 2500, συνολικό ύψος 700 /7251)/8302) | |||
| Ονομαστικό μήκος 2750, συνολικό ύψος 600 | |||
| Ονομαστικό μήκος 2750, συνολικό ύψος 700 | |||
| Ονομαστικό μήκος 3000, συνολικό ύψος 600 | |||
| Ονομαστικό μήκος 3000, συνολικό ύψος 700/7251)/8302) | |||
| Ονομαστικό μήκος 3000, συνολικό ύψος 800 /9002) | |||
| Ονομαστικό μήκος 3500, συνολικό ύψος 800 | |||
| Ονομαστικό μήκος 3500, συνολικό ύψος 900/12003) | |||
| Ονομαστικό μήκος 4000, συνολικό ύψος 900/12003) | |||
| Ονομαστικό μήκος 4500, συνολικό ύψος 900/12003) | |||
| Ονομαστικό μήκος 5000, συνολικό ύψος 1200 | |||
| Μέγιστη επιτρεπόμενη κλίση σύμφωνα με το EN 1398 | 12,5 % | 12,5 % | |
| Σύστημα ελέγχου | Ράβδος χειρισμού | Ράβδος λειτουργίας | |
| Έκδοση Novo i-Vision | |||
| Διεπαφή επικοινωνίας Novoferm (NCI) | |||
Χρώματα | RAL 5010 (μπλε γεντιανό) | ● | |
| RAL 7016 (γκρι ανθρακί) | ● | ||
| RAL 9005 (μαύρο) | ● | ||
| Άλλα χρώματα RAL | o | ||
| γαλβανισμένο | o | ● | |
| ● Στάνταρ o Επιλογή 1) Μόνο P1320 2) Μόνο L730i 3) Μόνο VL6020 4) Ταχύτητα τροφοδοσίας 700/1.000 όπως για το L730i ISO | |||

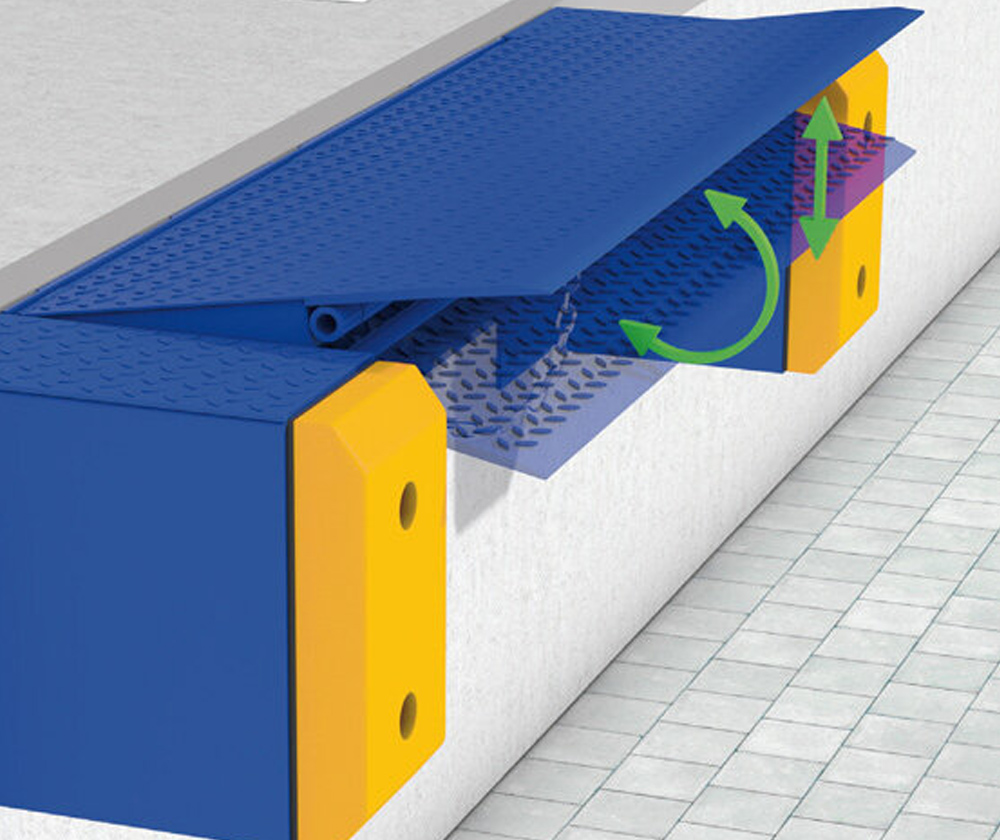

Λεπτομέρειες Novodock L 100
Λεπτομέρειες Novodock L 100
Μηχανικές ισοπεδωτικές μηχανές αποβάθρας
Το NovoDock L100 μπορεί να ελεγχθεί εύκολα και απλά με τη χρήση ενός μοχλού χειρισμού. Η ισοπεδωτική μηχανή είναι τοποθετημένη σε ράμπα.
Πλεονεκτήματα προϊόντος | |
|
|
|
|
|
|

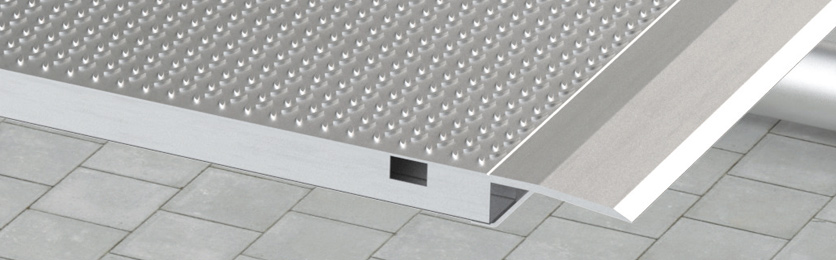

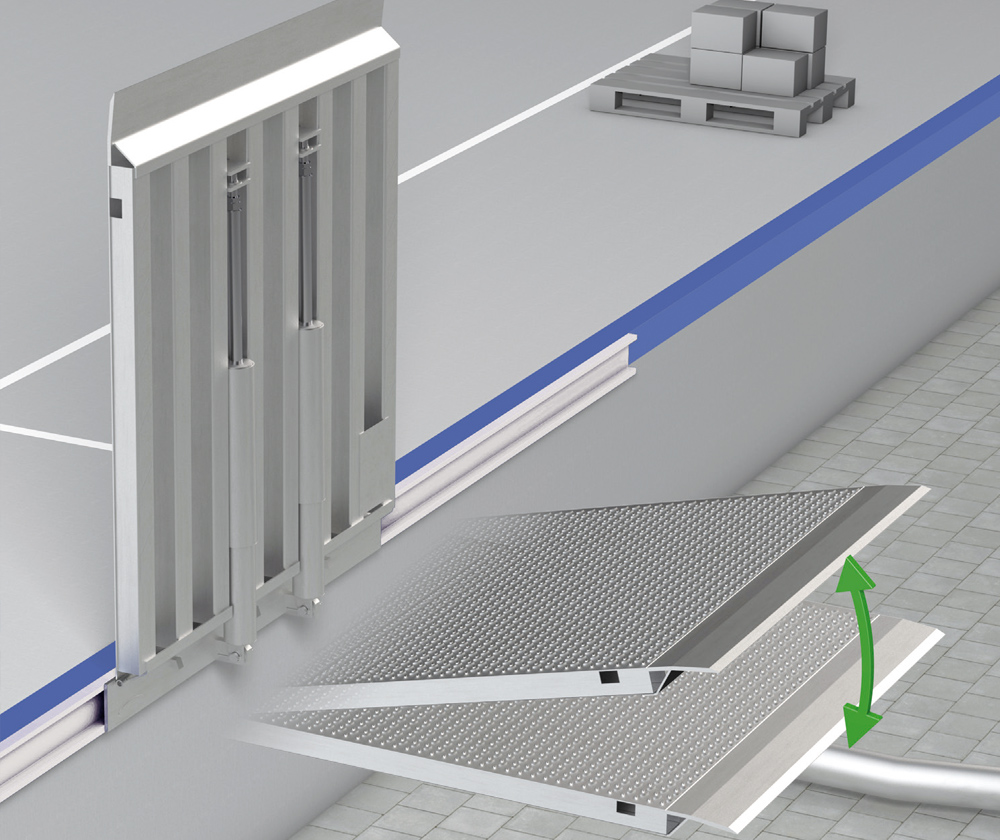

Λεπτομέρειες Novodock L 150
Λεπτομέρειες Novodock L 150
Μηχανικές ισοπεδωτικές μηχανές αποβάθρας
Το NovoDock L150 μπορεί να ελεγχθεί εύκολα και απλά με τη χρήση ενός μοχλού χειρισμού. Η ισοπεδωτική μηχανή είναι τοποθετημένη σε ράμπα.
Πλεονεκτήματα προϊόντος | |
|
|
|
|
|
|
PROJEKT Versandzentrum ebm-papst Mulfingen GmbH & Co. KG
PROJEKTORT Mulfingen-Hollenbach
ARCHITEKT Kraft+Kraft Architekten, Schwäbisch Hal
ANFORDERUNGSPROFIL
Hohe Ansprüche an moderne, effiziente und sichere Verladetechnik sowie an qualitativen, funktionalen Brandschutzlösungen.
FERTIGSTELLUNG Mai 2017
NOVOFERM-PRODUKTE
- 50x Verladeschleusen NovoDock P1530i mit H100
Hausaufbau, S420 Torabdichtung, AZJ500 Puffer, Ampeln
und Radkeile
- 8x Rollgitter
- 74x Industrie-Sektionaltore Thermo 40
- 4x Schnelllaufrolltore NovoSpeed Flex HardEdge
- 2x Feuerschutz-Schiebetore · T30 SKE · T90 SKE
- 67x Rohrrahmentüren aus Aluminium NovoFire · T30
teilweise mit Seitenteil · F30/ F90 Festverglasung · T90/ T90
- 46x Stahlblechtüren NovoPorta Premio · T30 · T90 · MZ
PROJEKT
Logistikzentrum Freudenberg Filtration FFT
PROJEKTORT
Kaiserslautern
ARCHITEKT
Architekturbüro Edinger GmbH
FERTIGSTELLUNG
2013
ANFORDERUNGSPROFIL
Hohe Ansprüche an moderne, effiziente und sichere Verladetechnik
NOVOFERM-PRODUKTE
NovoEASY, NovoDock, NovoSeal und Zubehör
PROJEKT
Umschlaghalle BTG - Feldberg & Sohn GmbH & Co. KG Bocholt
PROJEKTORT
Bocholt
Bauherr
Bauherr BTG Feldberg & Sohn GmbH & Co. KG, Bocholt
Generalunternehmer
Depenbrock Bau GmbH & Co. KG, Stemwede
ANFORDERUNGSPROFIL
Hohe Ansprüche an moderne, effiziente und sichere Verladetechnik
NOVOFERM-PRODUKTE
- 74x Hydraulische Überladebrücken
- 74x Thermo-Sektionaltore
- 77x Torabdichtungen
PROJEKT Logistikzentrum symbiolog
PROJEKTORT Burgbernheim
Bauherr Symbio-Immobilien AG, Winterhur, Schweiz
Generalplanung, Projektsteuerung
Baumann Gesamtplanungs GmbH, Stuttgart
Generalunternehmer BAU WOLFF & MÜLLER, Waldenburg
ANFORDERUNGSPROFIL
Hohe Ansprüche an moderne, effiziente und sichere Verladetechnik sowie an qualitativen, funktionalen Brandschutzlösungen
FERTIGSTELLNG Februar 2017
NOVOFERM-PRODUKTE
- Überladebrücken NovoDock L530i und VL6020
mit Thermo 40-Sektionaltoren, Torabdichtungen,
Gummipuffern und Einfahrhilfen
- Industrie-Sektionaltore Alu 40 mit ansichtsgleicher Nebentür
- NovoFire Rohrrahmentüren aus Aluminium · T30/T90
- NovoPorta Premio Stahlblechtüren · T30 · T90 · MZ
PROJEKT
NSM-Löwen Entertainment
PROJEKTORT
Bingen
Bauherr
NSM-Löwen Entertainment GmbH
Architekt
Dipl.-Ing. Olaf Neusch, Sigmaringen
NOVOFERM-PRODUKTE
- Überladebrücken NovoDock L500i
- Torabdichtungen NovoSeal S420
- Satz Einfahrhilfen mit E-Radkeilen
- Satz Stahlpuffer
- Industrie-Sektionaltore NovoDoor Thermo 45
- Schnelllauftore NovoSpeed Heavy Indoor
- Mehrzwecktüren MZ 53-1 bzw. MZ 53-2
- Feuerschutztüren T30-1 N2/50
Τεχνολογία και λεπτομέρειες
Τεχνικά στοιχεία NovoDock L 100 και L 150
| Χαρακτηριστικά προϊόντος | L100 | L150 | |
| με τροφοδοσία | |||
| με σφήνα αναδίπλωσης | ● | ● | |
| Αποβάθρα ISO | |||
Προαιρετικά πακέτα | GreenPlus | ||
| GreenSLOD | |||
| IsoPlus | |||
| DoorPlus | |||
| SafetyPlus | |||
| Ονομαστικό φορτίο σύμφωνα με το EN 1398 σε kN | 60 | 60 | |
| Ονομαστικά μήκη (NL) σε mm | 400 | 1.500, 1.750, 2.000 | |
| Ονομαστικά πλάτη σε mm | 1.750, 2.000, 2.200 | 1.500, 1.750, 2.000 | |
Συνολικό ύψος | 600 mm | ||
| 700 mm/725 mm1) | |||
| 800 mm /830 mm2) | |||
| 900 mm/1200 mm3) | |||
| Μήκος σφήνας τροφοδοσίας/αναδίπλωσης σε mm | 300 | ||
| Παροχή ρεύματος | |||
| Κατηγορία προστασίας | |||
| Ισχύς κινητήρα σε kW | |||
| Χαρακτηριστικό σχεδιασμού | Πλάκα επένδυσης οροφής σε mm | 4/6 | 4/6 |
| Σφήνα προώθησης/αναδίπλωσης της πλάκας προεξοχής σε mm | 12/14 | ||
Γεφύρωση αξιών | Ονομαστικό μήκος 2000, συνολικό ύψος 600 | ||
| Ονομαστικό μήκος 2000, συνολικό ύψος 700 /7251)/8302) | |||
| Ονομαστικό μήκος 2250, συνολικό ύψος 600 | |||
| Ονομαστικό μήκος 2500, συνολικό ύψος 600 | |||
| Ονομαστικό μήκος 2500, συνολικό ύψος 700 /7251)/8302) | |||
| Ονομαστικό μήκος 2750, συνολικό ύψος 600 | |||
| Ονομαστικό μήκος 2750, συνολικό ύψος 700 | |||
| Ονομαστικό μήκος 3000, συνολικό ύψος 600 | |||
| Ονομαστικό μήκος 3000, συνολικό ύψος 700/7251)/8302) | |||
| Ονομαστικό μήκος 3000, συνολικό ύψος 800 /9002) | |||
| Ονομαστικό μήκος 3500, συνολικό ύψος 800 | |||
| Ονομαστικό μήκος 3500, συνολικό ύψος 900/12003) | |||
| Ονομαστικό μήκος 4000, συνολικό ύψος 900/12003) | |||
| Ονομαστικό μήκος 4500, συνολικό ύψος 900/12003) | |||
| Ονομαστικό μήκος 5000, συνολικό ύψος 1200 | |||
| Μέγιστη επιτρεπόμενη κλίση σύμφωνα με το EN 1398 | 12,5 % | 12,5 % | |
| Σύστημα ελέγχου | Ράβδος χειρισμού | Ράβδος λειτουργίας | |
| Έκδοση Novo i-Vision | |||
| Διεπαφή επικοινωνίας Novoferm (NCI) | |||
Χρώματα | RAL 5010 (μπλε γεντιανό) | ● | |
| RAL 7016 (γκρι ανθρακί) | ● | ||
| RAL 9005 (μαύρο) | ● | ||
| Άλλα χρώματα RAL | o | ||
| γαλβανισμένο | o | ● | |
| ● Στάνταρ o Επιλογή 1) Μόνο P1320 2) Μόνο L730i 3) Μόνο VL6020 4) Ταχύτητα τροφοδοσίας 700/1.000 όπως για το L730i ISO | |||
