Πόρτες ανθεκτικές σε σφαίρες
Ασφάλεια ακόμη και σε δύσκολες καταστάσεις με τα NovoPorta Premio S-D-1 και S-D-2
Αύξηση του κινδύνου από επιθέσεις με μεγάλη δύναμη Υπάρχουν πολλές ευαίσθητες περιοχές που πρέπει να προστατευθούν σε περίπτωση επιθέσεων οποιουδήποτε είδους. Η απειλή από τη χρήση πιστόλι και τουφέκι επίθεσης γίνεται ολοένα και πιο πραγματική, όχι μόνο στον στρατιωτικό τομέα, αλλά και στον δημόσιο και στον πολιτικό τομέα. Αυτό επηρεάζει, για παράδειγμα, τους χώρους ασφαλείας σε αεροδρόμια, σιδηροδρομικούς σταθμούς ή χώρους εκδηλώσεων, αλλά και τους χώρους ασφαλείας σε αστυνομικά και δικαστικά κτίρια.
Συχνά παραβλέπεται στην εποχή των διεθνών επιχειρηματικών σχέσεων: Μια αποτυχία εδώ θα οδηγούσε σε τεράστια οικονομική ζημία, καθώς και σε βλάβη της φήμης της εταιρείας. Το ίδιο ισχύει και για τις τράπεζες και τα ερευνητικά ιδρύματα, όπου πρέπει επίσης να προστατευθούν σημαντικά περιουσιακά στοιχεία.

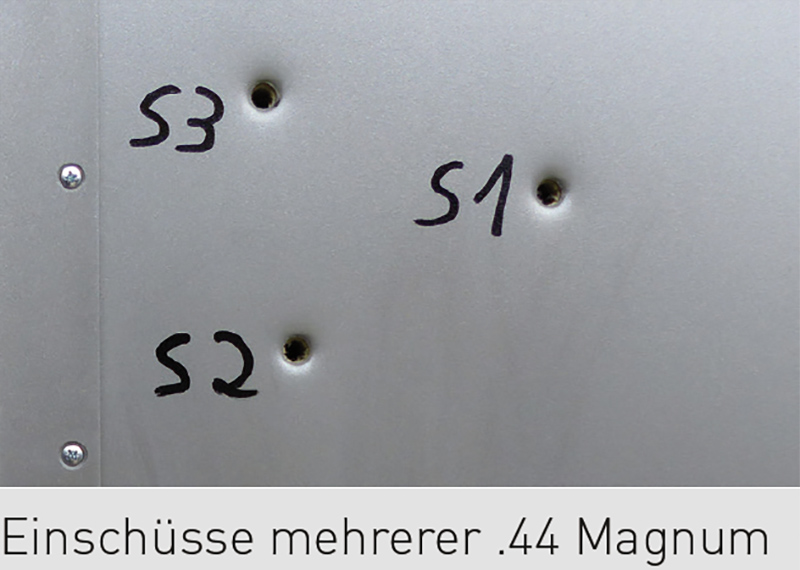

Στις προαναφερθείσες καταστάσεις απειλής, θεωρείται γενικά δεδομένη η χρήση φορητών πυροβόλων όπλων μεγάλου διαμετρήματος ή τουφεκιών εφόδου. Το NovoPorta Premio έχει περάσει τις δοκιμές σύμφωνα με το DIN EN 1522/1523 κλάση αντοχής σε σφαίρες FB 4 NS σε μονόφυλλη και δίφυλλη έκδοση, καθώς και στο επίπεδο δοκιμών VPAM* APR 2006 6 NS ως μονόφυλλο στοιχείο. Στις δοκιμές για την κλάση βλημάτων FB 4, το Premio φορτώθηκε με βλήματα σε πιστόλι χειρός διαμετρήματος .44 Rem. Magnum, 357 Magnum. Οι δοκιμές σύμφωνα με το επίπεδο δοκιμών VPAM P6 πραγματοποιήθηκαν με πυρομαχικά σε τουφέκι εφόδου διαμετρήματος (AK-47) 7,62 x 39 mm (FJ/PB/SC) σύμφωνα με το DIN EN 1522/1523. Πρόκειται για μια ειδική κατηγορία που δεν ταξινομείται στο DIN EN 1522/1523 και εισήχθη από την VPAM.

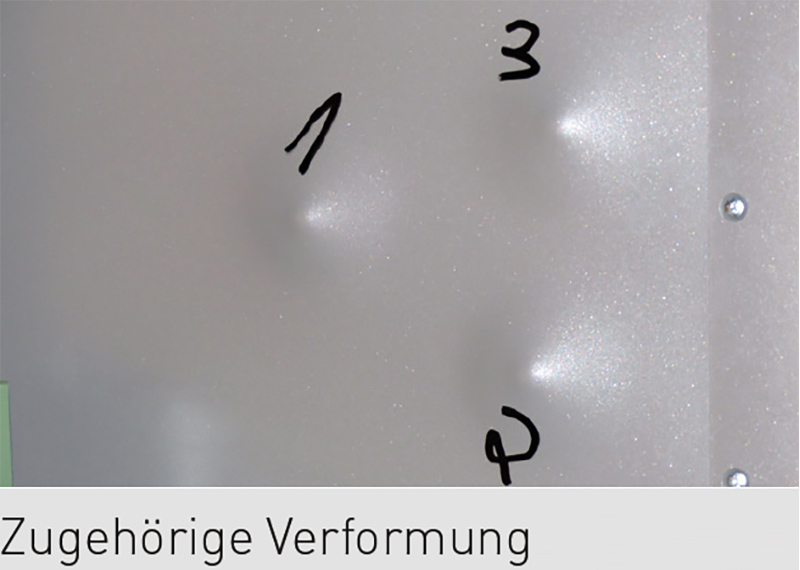

Όλες οι πόρτες έχουν περάσει επιτυχώς τις δοκιμές στις κλάσεις FB 4 και VPAM P6. Ελέγχθηκαν για αδύνατα σημεία και πιστοποιήθηκαν ανάλογα από ανεξάρτητο ινστιτούτο δοκιμών. Καθώς δεν εισέρχονται θραύσματα στο εσωτερικό, η Premio φέρει την ένδειξη "NS = χωρίς θραύσματα" για μέγιστη ασφάλεια.
Ασφάλεια έναντι πυροβόλων όπλων Οι πόρτες NovoPorta Premio είναι εγκεκριμένες σύμφωνα με το DIN EN 1522/1523 κλάση αντίστασης σε σφαίρες FB 4 NS και VPAM APR 2006 επίπεδο δοκιμής 6 NS. Αυτό τις καθιστά κατάλληλες για καταστάσεις απειλής στις οποίες υποτίθεται ότι χρησιμοποιούνται πιστόλια μεγάλου διαμετρήματος ή τουφέκια εφόδου. Σε αυτές περιλαμβάνονται, για παράδειγμα, χώροι ασφαλείας σε αεροδρόμια, σιδηροδρομικούς σταθμούς ή χώρους εκδηλώσεων, αλλά και χώροι ασφαλείας σε αστυνομικά και δικαστικά κτίρια.

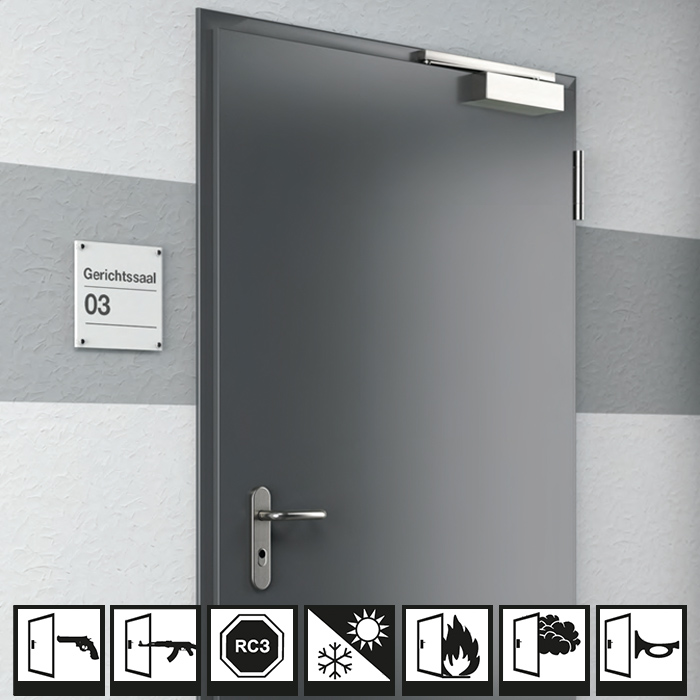

Υψηλή λειτουργικότητα Οι αλεξίσφαιρες πόρτες S-D-1 διατίθενται με κατηγορία πυροπροστασίας T30, με κατάταξη προστασίας από τον καπνό σύμφωνα με το DIN 4102 και ως ανθεκτικές στη διάρρηξη RC3 σύμφωνα με το DIN EN 1627. Κατόπιν αιτήματος, οι πόρτες είναι επίσης διαθέσιμες με ειδικά αλεξίσφαιρα τζάμια, συμπεριλαμβανομένων ενισχυμένων ειδικών χαλύβδινων και ανοξείδωτων υαλοπινάκων.
Σχεδιασμός παρά τη λειτουργία Οι αλεξίσφαιρες πόρτες NovoPorta Premio - βασισμένες σε μια αρθρωτή προσέγγιση πλατφόρμας - εντυπωσιάζουν με την ομοιόμορφη εμφάνιση της πόρτας σε όλο το κτίριο. Το αν μια πόρτα είναι αλεξίσφαιρη, πυρίμαχη ή διαρρηκτική δεν μπορεί να αναγνωριστεί με την πρώτη ματιά - ένα σαφές πλεονέκτημα στην κατασκευή ακινήτων.
Σύγκριση και ιδιότητες πόρτας
Σύγκριση θυρών ανθεκτικών σε σφαίρες
| Ονομασία πόρτας | Παχύ φάλτσο | T30 (EI2 30) | RS | Ηχομονωτικό | RC2 | RC3 | RC4 | Θερµοµονωτικό | Επίσης για εξωτερική χρήση | DIN EN 14351-1 |
S-D-1 FB4 NS1) Πόρτα 1-φύλλο | - | - | - | - | - | - | - | - | ||
S-D-2 FB4 NS1) Πόρτα 2φυλλη | - | - | - | - | - | |||||
| 1) Ανθεκτικό σε σφαίρες σύμφωνα με το DIN EN 1522 FB4. Εναλλακτικά διατίθεται επίσης ως 1-φυλλόπορτα S-D-1 ως ειδική κλάση αντίστασης σε σφαίρες VPAM APR 2006 επίπεδο δοκιμής P6. | ||||||||||
Επισκόπηση των κατηγοριών βολής, των τύπων όπλων και των διαμετρημάτων
Επισκόπηση των κατηγοριών βολής, των τύπων όπλων και των διαμετρημάτων
| Κατηγορίες στεγανότητας σύμφωνα με το DIN EN 1522 και το VPAM (απόσπασμα) | ||||||||

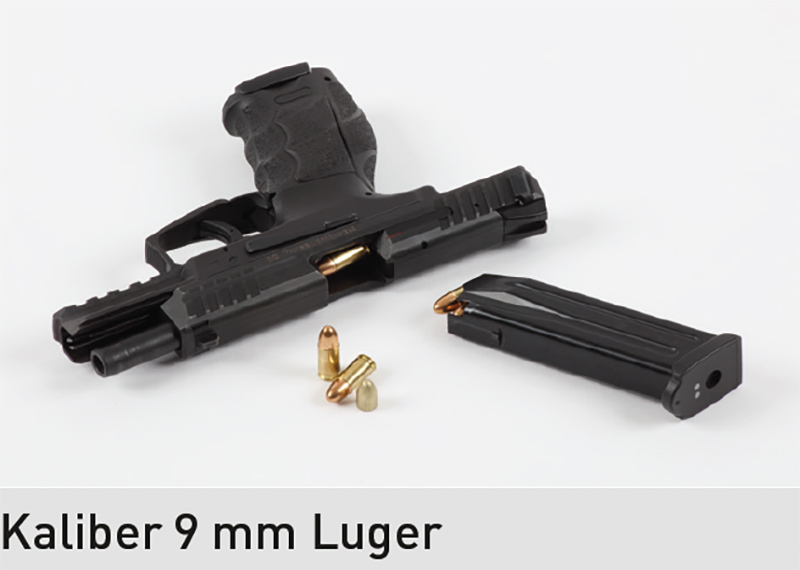

Κατηγορία | Τύπος όπλου | Διαμέτρημα | Σφαίρα | |||||
Τύπος | Μάζα σε g | Κατασκευαστής / τύπος | Ταχύτητα σε m/s * | Ενέργεια σε J. * | ||||
DIN EN 1522 | FB 1 | Τουφέκι | .22 lr | L/RN | 2,60 ± 0,1 | Winchester | 360 ± 10 | 168 |
FB 2 |
|
| FJ(1)/RN/SC | 8,00 ± 0,1 | DAG DM 41 | 400 ± 10 | 518 | |
FB 3 |
| .357 Mag. | FJ(1)/CB/SC | 10,20 ± 0,1 | Geco | 430 ± 10 | 943 | |
FB 4 |
| .357 Mag. | FJ(1)/CB/SC | 10,20 ± 0,1 | Geco | 430 ± 10 | 943 | |
.44 Rem. Mag. | FJ(2)/FN/SC | 15,60 ± 0,1 | 440 ± 10 | 1.510 | ||||
VPAM | P 4 | Πιστόλι χειρός | .357 Mag. | FMJ/CB/SC | 10,20 ± 0,1 | Geco | 430 ± 10 | 943 |
.44 Rem. Mag. | FMJ*/FN/SC | 15,60 ± 0,1 | Javelin | 440 ± 10 | 1.510 | |||
P 5 | .357 Mag. | FMs/CB | 7,1 ± 0,1 | DAG Special | 580 ± 10 | 1.194 | ||
P 6 | Τουφέκι | 7,62 x 39 | FMJ/PB/FeC |
| M 43 | 720 ± 10 | 2.074 | |
* κατά την πρόσκρουση | ||||||||
Οι πινακίδες μας για την ασφάλειά σας
Ασφάλεια ακόμα και σε δύσκολες καταστάσεις με το Novoferm ατσάλινη πόρτα NovoPorta Premio με αντοχή σε σφαίρες- διατίθεται επίσης σε συνδυασμό με πυροπροστασία T30 / EI 30.
Μπορείτε να βρείτε περαιτέρω κινούμενα σχέδια στη διεύθυνση
Τα πλεονεκτήματά σας με μια ματιά
- Με προστασία από σφαίρες και διαρρήξεις
- Δοκιμασμένο σύμφωνα με το DIN EN 1522 / 1523 κλάση αντοχής σε σφαίρες FB 4 NS
- Η πόρτα βλήθηκε με βλήματα από πιστόλι χειρός διαμετρήματος .44 Rem. Magnum, 357 Magnum διαμετρήματος πιστολιού χειρός. Οι δοκιμές σύμφωνα με το επίπεδο δοκιμών VPAM P6 πραγματοποιήθηκαν με πυρομαχικά στο διαμέτρημα του τυφεκίου εφόδου (AK-47) 7,62 x 39 mm (FJ/PB/SC) σύμφωνα με το DIN EN 1522/1523.
- Ως μονόφυλλο στοιχείο στο επίπεδο δοκιμών VPAM* APR 2006 6 NS
- Μπορεί να χρησιμοποιηθεί π.χ. για χώρους ασφαλείας σε αεροδρόμια, μεγάλους σιδηροδρομικούς σταθμούς ή χώρους εκδηλώσεων, αλλά και για εκτεθειμένους χώρους σε αστυνομικά και δικαστικά κτίρια.
- Καθώς δεν εισέρχονται θραύσματα στο εσωτερικό, το Premio φέρει την ένδειξη "NS = χωρίς θραύσματα" για μέγιστη ασφάλεια
Τεχνολογία και λεπτομέρειες
ΤΕΧΝΙΚΈΣ ΗΜΕΡΟΜΗΝΊΕΣ PREMIO S-D
Τεχνικά στοιχεία Premio S-D-1 και S-D-2
| Μοντέλα | S-D-1 | S-D-2 | |
| Κατηγορία αντίστασης | RC3 | RC3 | |
| Εγκεκριμένες διαστάσεις | |||
| Διάσταση κατασκευής (BR) Πλάτος min. - max. |
|
| |
| Ελεύθερη δίοδος (LD) (BR) Ύψος ελάχ. - μέγ. |
|
| |
| Διάσταση κατασκευής (BR) (BRM) Πλάτος πτερυγίου ελάχ. - μέγ. |
| - | |
| Ελεύθερη δίοδος (LD) Ύψος ελάχ. |
| - | |
| Εξοπλισμός ασφαλείας | |||
| Αριθμός καρφιτσών ασφαλείας ανά φύλλο | 2 (3) | 2 (3) | |
| Κλειδαριά ασφαλείας PZ με ειδικό σύρτη | - | - | |
Αδρανές κλείδωμα φύλλου (μπουλόνι άκρης πρόσοψης) (με κλείδωμα προς τα πάνω και προς τα κάτω) | - | - | |
| Κύλινδρος προφίλ ασφαλείας κατά της διάτρησης | - | - | |
| Φύλλο πόρτας | |||
| Πάχος φύλλου πόρτας περίπου | 64 | 64 | |
| Πάχος φύλλου | 1,5 | 1,5 | |
| Πυκνή δίπλωση (3 όψεων) | - | - | |
| Τύπος ανοίγματος, σύμφωνα με το DIN |
|
| |
| Συντελεστής μεταφοράς θερμότητας κατά DIN EN ISO 10 077-1 | Ud = 1,8 W/m2K | Ud = 1,9 W/m2K | |
| Τοίχοι | |||
| Τοιχοποιία (αντοχή πέτρας σε θλίψη ≥ 12) | ≥ 115 | ≥ 115 | |
| Σκυρόδεμα (κατηγορία αντοχής ≥ 12/15) | ≥ 120 | ≥ 120 | |
Πλακίδια από πορομπετόν (κλάση αντοχής 4 / συγκολλημένα) | ≥ 240 | ≥ 240 | |
Πλάκες τοίχου από οπλισμένο ελαφροσκυρόδεμα (κλάση αντοχής 4 / συγκολλημένες) | ≥ 240 | ≥ 240 | |
Τοίχοι εγκατάστασης προστασίας από διάρρηξη F90-A/EI90 ως τοίχοι από χαλύβδινα υποστυλώματα (σύμφωνα με DIN 4.102, μέρος 4, πίνακας 10.2) ή EN 13501-2 | ≥ 100 | ≥ 100 | |
Χαλύβδινη κατασκευή (ελάχιστο πάχος τοιχώματος των χαλύβδινων προφίλ 4 mm) | - | - | |
| Επιλογή | |||
| Επίσης με προστασία από τον καπνό | - | - | |
| Επίσης ηχομονωτικό | 23 - 45 dB* | 22 - 43 dB* | |
| Επίσης με τζάμια | - | - | |
| Επίσης με άνω πάνελ | - | - | |
| Επίσης με ανεμιστήρα | - | - | |
| Έκθεση δοκιμής αριθ. | 45-53/18 | 45-53/18 | |
Όλες οι διαστάσεις σε mm - δυνατή - μη δυνατή BR = διάσταση κατασκευής, RAM = εξωτερική διάσταση πλαισίου, LD = διάσταση καθαρού ανοίγματος * Οι καθορισμένες τιμές ηχομείωσης είναι εργαστηριακές τιμές μόνο για ολόφυλλες πόρτες. Η εργαστηριακή τιμή - 5 dB ισχύει για την τιμή ηχομείωσης που μπορεί να επιτευχθεί στο κτίριο. | |||
