Συστήματα από γυαλί NovoFire Glass
ΠΥΡΟΠΡΟΣΤΑΣΊΑ ΠΟΥ ΔΕΝ ΜΠΟΡΕΊ ΝΑ ΑΝΑΓΝΩΡΙΣΤΕΊ.

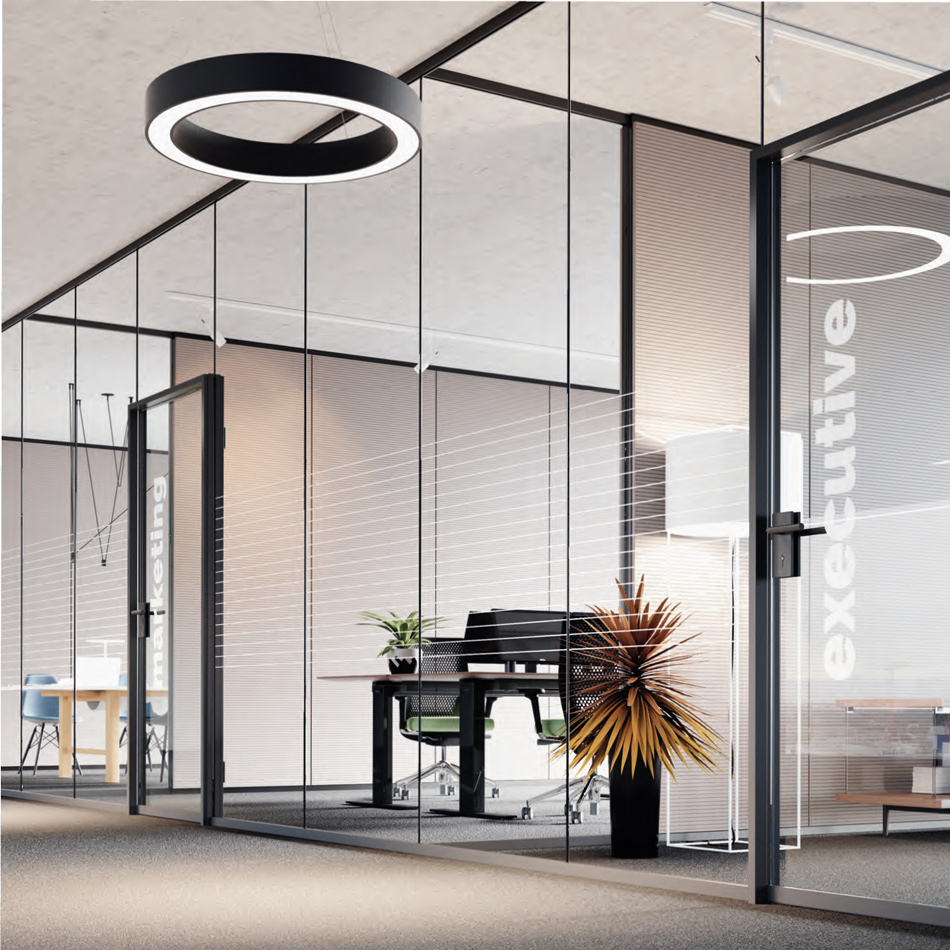

NOVOFIRE® GLASS 30 - Μέγιστη διαφάνεια Το πυράντοχο σύστημα γυαλιούNovoFire® Glass εγγυάται μέγιστη φωτοπερατότητα και διαφάνεια από δωμάτιο σε δωμάτιο. Δεν απαιτούνται κατακόρυφα προφίλ- οι μεμονωμένοι υαλοπίνακες συνδέονται μεταξύ τους μόνο με ελάχιστους αρμούς σιλικόνης. Το πυράντοχο γυαλί που χρησιμοποιείται πληροί τις ιδιότητες ασφαλείας και στις δύο πλευρές και εγγυάται σταθερότητα στην υπεριώδη ακτινοβολία χωρίς πρόσθετους υαλοπίνακες.
Το NovoFire® Glass έχει αναπτυχθεί ως σύστημα διαχωριστικών τοίχων με προσανατολισμό στο σχεδιασμό για περίοδο πυραντίστασης 30 λεπτών.

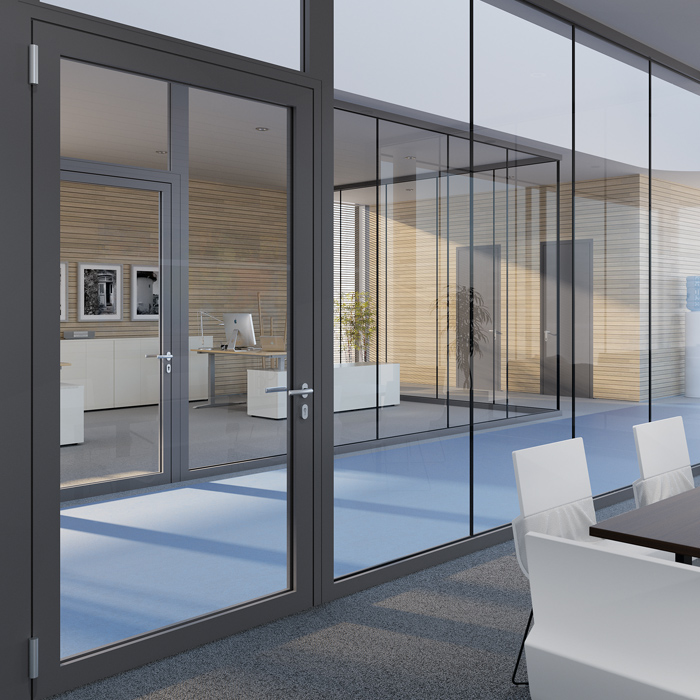

Στο εσωτερικό μπορούν να υλοποιηθούν γενναιόδωρες διαστάσεις γυαλιού με υαλοπίνακες 1.800 x 3.500 mm. Το NovoFire® Glass μπορεί επίσης να συνδυαστεί με το δοκιμασμένο και σταθερό σύστημα θυρών NovoFire® Alu, προσφέροντας έτσι ένα ευρύ φάσμα επιλογών σχεδιασμού και εφαρμογών.
Διαφανής πυροπροστασία Τα συστήματα Novoferm από γυαλί σε όλο το μήκος τους εγγυώνται τη μετάδοση του φωτός και τη διαφάνεια σε κάθε χώρο. Δεν απαιτούνται κατακόρυφα προφίλ και οι επιμέρους υαλοπίνακες συνδέονται μεταξύ τους μόνο με ελάχιστους αρμούς σιλικόνης. Το πυράντοχο γυαλί που χρησιμοποιείται πληροί τις ιδιότητες ασφαλείας και στις δύο πλευρές και εγγυάται σταθερότητα στην υπεριώδη ακτινοβολία χωρίς πρόσθετους υαλοπίνακες.
Το NovoFire Glassυψηλής λειτουργικότητας έχει αναπτυχθεί ως ένα σύστημα διαχωριστικών τοίχων σχεδιασμού για περίοδο πυραντίστασης 30 λεπτών. Στο εσωτερικό μπορούν να υλοποιηθούν γενναιόδωρες διαστάσεις γυαλιού με υαλοπίνακες 1.800 x 3.500 mm. Το NovoFire Glass μπορεί επίσης να συνδυαστεί με το δοκιμασμένο σύστημα πόρτας NovoFire Alu και προσφέρει ένα ευρύ φάσμα επιλογών σχεδιασμού και εφαρμογής.
Ευέλικτη χρήση Το NovoFire Glass δεν λειτουργεί μόνο ως σύστημα διαχωριστικών τοίχων ή σε συνδυασμό με το σύστημα πόρτας NovoFire Alu, αλλά και ως αυτόνομο στοιχείο υαλοπίνακα για τον εσωτερικό σχεδιασμό. Χάρη στις ιδιότητες πυροπροστασίας τους, τα διαφανή παράθυρα NovoFire Glass είναι κατάλληλα για διάφορες εφαρμογές σε κατοικίες, γραφεία, βιομηχανία, εκπαίδευση και υγειονομική περίθαλψη - έως και σε μέγεθος 1.900 mm x 3.600 mm.
Κύρια σημεία και χαρακτηριστικά
Περισσότερα Πυράντοχα συστήματα γυαλιού NovoFire Glass
Περισσότερα Πυράντοχα συστήματα γυαλιού NovoFire Glass
ΠΕΡΙΓΡΑΦΉ ΤΟΥ ΣΥΣΤΉΜΑΤΟΣ
Το υλικό του σκελετού αποτελείται από ένα κοίλο προφίλ αλουμινίου ενός θαλάμου, γεμισμένο με έναν πυρήνα πυροπροστασίας Novoferm που εδράζεται κεντρικά. Τα προφίλ έχουν πάχος τοιχώματος 4 mm. Αυτό έχει ως αποτέλεσμα μια πολύ σταθερή και συμπαγή κατασκευή.
- Πλάτος όψης πλαισίου: 75 mm
- Βάθος προφίλ: 74 mm
- Μπορεί να συνδυαστεί με πόρτες NovoFire® T30
- Βέλτιστη διαφάνεια χάρη στους κάθετους αρμούς σιλικόνης 4 mm
ΠΥΡΊΜΑΧΟ ΓΥΑΛΊ
- Το πυράντοχο γυαλί που χρησιμοποιείται έχει κλάση πυραντίστασης F30 (EI30).
- Η ιδιότητα ως γυαλί ασφαλείας σύμφωνα με το DIN 1249 /1259 λόγω του συνδυασμού σκληρυμένου γυαλιού ασφαλείας και στις δύο πλευρές
- Το γυαλί είναι σταθερό στην υπεριώδη ακτινοβολία και στις δύο πλευρές
- Είναι δυνατή η σχεδίαση σχεδόν απεριόριστων επιφανειών, π.χ. μεταξοτυπία, σατινάρισμα, αμμοβολή

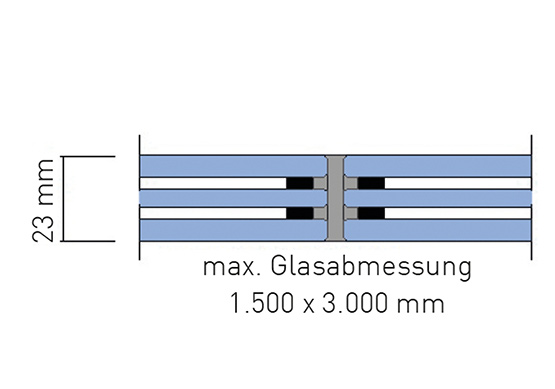

- Διαστάσεις γυαλιού 1.500 x 3.000 mm σε κατακόρυφη ή οριζόντια μορφή, πάχος γυαλιού ≥ 23 mm

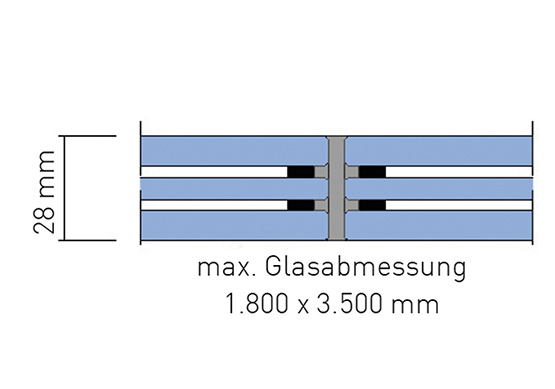

- Διαστάσεις γυαλιού 1.500 x 3.500 mm σε μορφή πορτραίτου ή οριζοντίου, πάχος γυαλιού ≥ 28 mm έως 60 mm

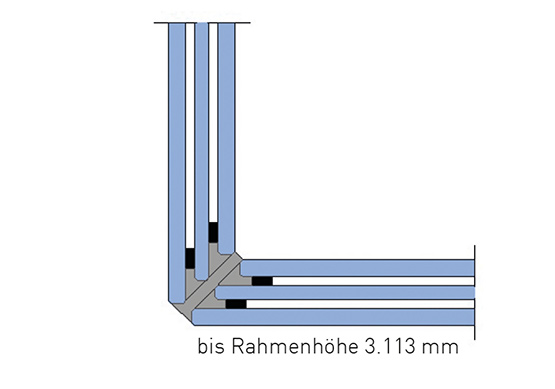

ECK CONNECTION
Το NovoFire® Glass μπορεί να σχεδιαστεί με γωνίες 90° σε σχέση με την κάτοψη και με ύψος υαλοπίνακα έως 3.000 mm.
Το NovoFire® Glass δεν απαιτεί γωνιακούς στύλους στην περιοχή της γωνίας- ο σύνδεσμος γυαλιού σχεδιάζεται με γυαλί με γωνία.
Αυτό έχει ως αποτέλεσμα ένα οπτικά ελκυστικό σχέδιο αρμών.
ΠΡΟΦΊΛ ΠΛΑΙΣΊΟΥ ΕΠΙΦΆΝΕΙΑΣ
Στάνταρ: Σκόνη, τελική επίστρωση, μεταξένια στιλπνότητα (RAL Classic της επιλογής σας)
Προαιρετικά: ανοδιωμένο, εμφάνιση ανοξείδωτου χάλυβα, βαμμένο με πούδρα σε ξύλινο ντεκόρ, χρώματα NCS
Τα πλεονεκτήματά σας με μια ματιά
- Οι μεγάλες διαστάσεις γυαλιού ανοίγουν ένα ευρύ φάσμα εφαρμογών και επιλογών σχεδιασμού
- Εγκεκριμένο με το συνδυασμό του συστήματος πόρτας NovoFire
- Δεν απαιτείται γωνιακό προφίλ για σύνδεση γυαλιού 90°
- Γυαλί ασφαλείας χάρη στους συνδυασμούς γυαλιού ασφαλείας με σκλήρυνση και στις δύο πλευρές σύμφωνα με τα DIN 1249 και DIN 1259
- Σταθερή στην υπεριώδη ακτινοβολία και από τις δύο πλευρές
- Χαμηλός κίνδυνος θραύσης λόγω του συνδυασμού ESG κατά την εγκατάσταση, προαιρετικά είναι δυνατή η χρήση VSG
- Εύκολη ευθυγράμμιση του αρμού σιλικόνης μόλις 4 mm χάρη στις αυτοκόλλητες αφρώδεις ταινίες στις άκρες του γυαλιού
- Αδιάβροχη στην υγρασία χάρη στη σταθερή στεγανοποίηση των άκρων από ελαστικό πολυθειούχο στεγανωτικό υλικό
Inspirationen

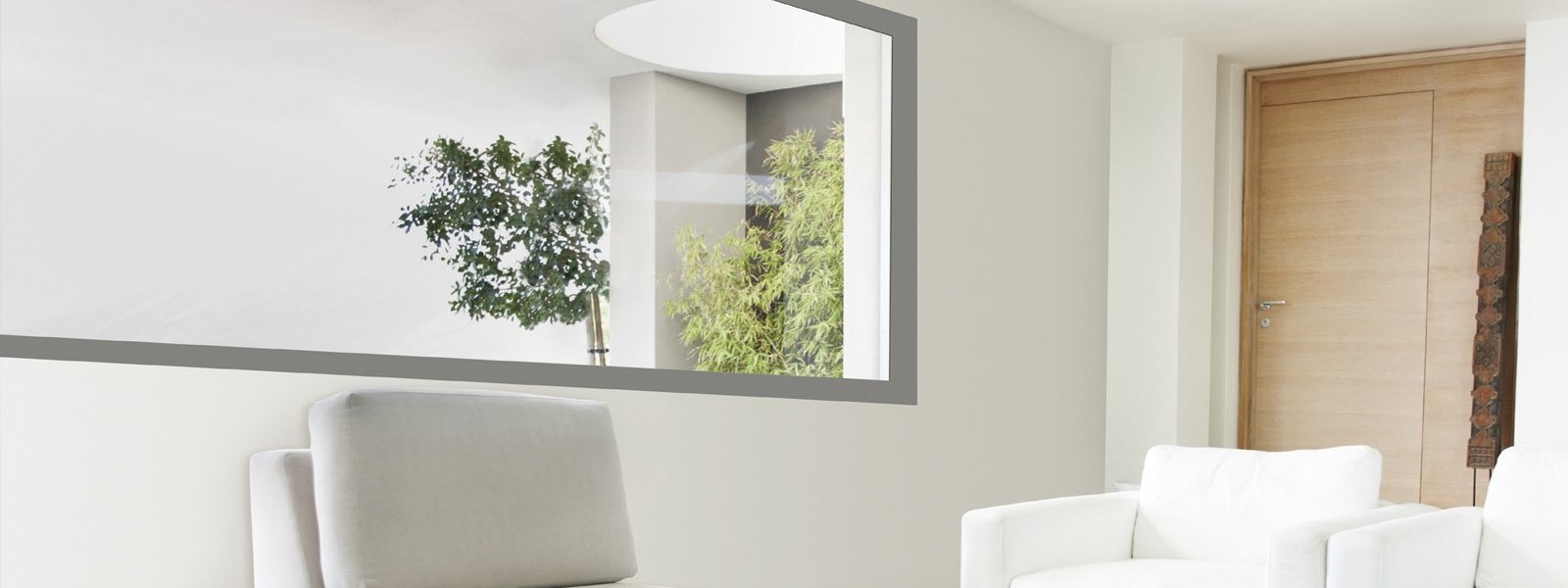

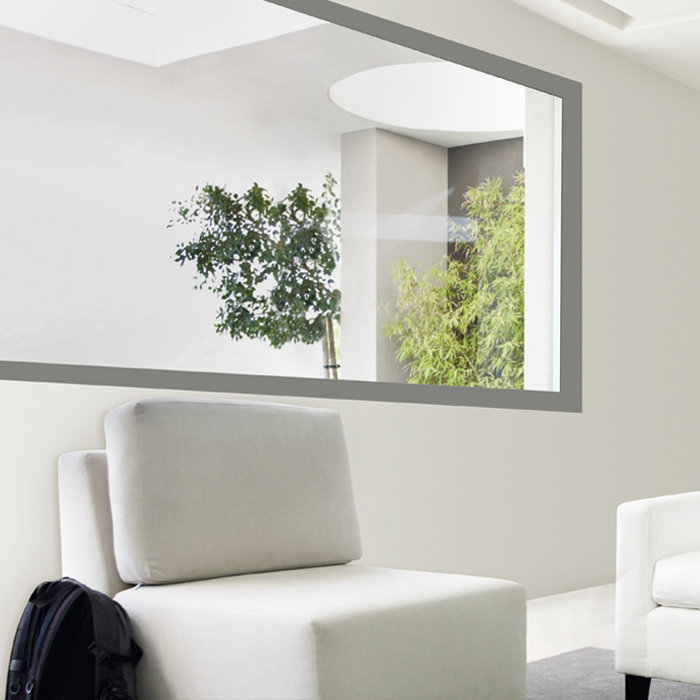

Διαφανή παράθυρα ως μεμονωμένα στοιχεία για διάφορους τομείς εφαρμογής, όπως κατοικίες, γραφεία, βιομηχανία, εκπαίδευση ή υγειονομική περίθαλψη, με ευέλικτα επιλέξιμες διαστάσεις έως 1.900 mm x 3.600 mm.
Τεχνολογία και λεπτομέρειες
Τεχνικά στοιχεία Novofire Glass 30
| Κατηγορία αντίστασης | Θερμομονωμένα εξωτερικά κλεισίματα | |||||
| Ονομασία τύπου | NovoFire® Glass | NovoFire® Glass | ||||
| Διάταξη στοιχείων | ||||||
| Κλίσεις | - | - | ||||
| Στρογγυλά τόξα | - | - | ||||
| Εσοχές | - | - | ||||
| Γωνία | 90° | - | ||||
| Διαπλατύνσεις | - | - | ||||
| Διαστάσεις | ||||||

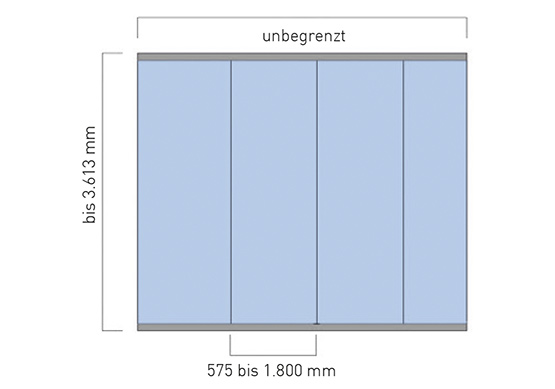

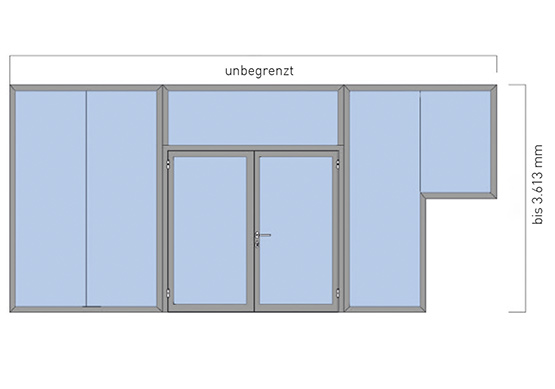

| Διάσταση κελύφους | Πλάτος | Απεριόριστα | Απεριόριστο | |||
Ύψος max. | 3,350 συμπεριλαμβανομένης της διαπλάτυνσης | 3,350 συμπεριλαμβανομένης της επέκτασης | ||||
| Εξωτερική διάσταση πλαισίου | Πλάτος | Απεριόριστο | Απεριόριστο | |||
Ύψος ελάχιστο - μέγιστο | 3.113 | 3.613 | ||||
| Μέγεθος δίσκου | Πλάτος ελάχ. - μέγ. | 575 - 1.500 | 575 - 1.800 | |||
Μέγιστο ύψος | 3.000 | 3.500 | ||||
| Πλαίσιο | ||||||
| Βάθος εγκατάστασης | 75 | 75 | ||||
| Πλάτος όψης του προφίλ πλαισίου | 75 | 75 | ||||
| Πλάτος αρμού | 4 ± 1 | 4 ± 1 | ||||
| Προφίλ συγκόλλησης / προφίλ τραβέρσας | Δεν απαιτείται | Δεν απαιτείται | ||||
| Τοίχοι | ||||||
| Τοιχοποιία | - | - | ||||
| σκυρόδεμα | - | - | ||||
| Πυρίμαχο σκυρόδεμα ή επίπεδοι κυβόλιθοι | - | - | ||||
| Πλάκες από πορομπετόν | - | - | ||||
| τοίχοι από καρφιά | - | - | ||||
| Επένδυση από χαλύβδινο στοιχείο | - | - | ||||
| Επένδυση από ξύλο | - | - | ||||
| Συνδυασμός πόρτας/ υαλοπινάκων | - | - | ||||
| Συμπληρώσεις | ||||||
| Πάχος υαλοπίνακα | 23 - 28 | 23 - 60 | ||||
| γυαλί | - | - | ||||
| Γυάλινο ένθετο | Υγρό τζάμι | - | - | |||
Ξηρά τζάμια | - | - | ||||
| Συνδυασμός με πόρτες | ||||||
NovoFire T30-1 και T30-1 RS Έγκριση: Z-6.20-1845 Πάντα με πάνω κλείδωμα | - | - | ||||
NovoFire T30-2 και T30-2 RS Έγκριση: Z-6.20-1845 Ενεργό και παθητικό φύλλο με άνω κλείδωμα | - | - | ||||
| Αριθμοί πιστοποιητικών/εγκρίσεων δοκιμής | Z-19.14-2392 | Z-19.14-2392 | ||||
| Δοκιμασμένο σύμφωνα με | DIN 4102 | DIN 4102 | ||||
Τεχνικά στοιχεία EI30-1-DOOR ΚΑΙ EI30-2-DOOR
| 1-φυλλο και 2-φυλλο NovoFire® Thermo | |||
| Κατηγορία αντίστασης | EI130C5 | EI130C5 | |
| Ονομασία τύπου | NovoFire® Thermo 1-φύλλο | NovoFire® Thermo 2-φυλλο | |
| Μοντέλα | |||
| Πόρτες και σταθερά στοιχεία με υαλοπίνακες | - | - | |
| Διαίρεση στοιχείων | |||
| Κλίσεις | - | - | |
| Στρογγυλές καμάρες | - | - | |
| εσοχές | - | - | |
| γωνία | - | - | |
| Διαπλατύνσεις | - | - | |
| Διαστάσεις | |||
| Πλάτος ελάχ. - μέγ. | 720 - 1440 | 1420 - 2840 |
| Ελάχιστο - μέγιστο ύψος | 1960 - 2620 | 1960 - 2620 | |
Εξωτερικές διαστάσεις πλαισίου (Μεγαλύτερες διαστάσεις δυνατές με χρήση παραλλαγών πλαισίου) | Ελάχιστο - μέγιστο πλάτος | 700 - 1400 | 1400 - 2800 |
| Ελάχιστο - μέγιστο ύψος | 1950 - 2600 | 1950 - 2600 | |
| Ελεύθερη δίοδος με άνοιγμα 180° | Ελάχιστο - μέγιστο πλάτος | 550 - 1250 | 1270 - 2650 |
| Ελάχιστο - μέγιστο ύψος | 1875 - 2525 | 1875 - 2525 | |
| Φύλλο πόρτας | |||
| Βάθος τοποθέτησης 90 150 98 20 - 140 | 90 | 90 | |
| Προβολή | 150 | 150 | |
| Ύψος βάθρου | Πλάτος ελάχιστο - μέγιστο | 98 | 98 |
| Κολλημένο σκαλοπάτι | Πλάτος ελάχιστο - μέγιστο | 20 - 140 | 20 - 140 |
| Τοίχοι | |||
| Τοιχοποιία | > 180 | > 180 | |
| Σκυρόδεμα | ≥ 180 | ≥ 180 | |
| Πυρόλιθοι ή κυβόλιθοι από αεριοσκυρόδεμα | ≥ 180 | ≥ 180 | |
| Τούβλα ποροτόν | ≥ 250 | ≥ 250 | |
| Τεχνικά χαρακτηριστικά (κατηγορία 3) | Προς τα μέσα άνοιγμα | Προς τα μέσα άνοιγμα | |
| Διαπερατότητα αέρα σύμφωνα με το DIN EN 12207 | Κατηγορία 3 | Τάξη 3 | |
| Στεγανότητα κατά τη βροχή σύμφωνα με το DIN EN 12208 | Κλάση 3A | Κλάση 4Α | |
| Αντοχή σε φορτίο ανέμου σύμφωνα με το DIN EN 12210 | C2/ B2 | C3/ B3 | |
| Δυνάμεις λειτουργίας σύμφωνα με το DIN EN 12217 | Κλάση 2 | Κλάση 2 | |
| Τεχνικά χαρακτηριστικά (κλάση 2) | Προς τα μέσα άνοιγμα | Προς τα μέσα άνοιγμα | |
| Διαπερατότητα αέρα σύμφωνα με το DIN EN 12207 | Κατηγορία 2A | Κατηγορία 3 | |
| Στεγανότητα κατά τη βροχή σύμφωνα με το DIN EN 12208 | Κλάση 4A | Κλάση 4Α | |
| Αντοχή σε φορτίο ανέμου σύμφωνα με το DIN EN 12210 | C2/ B2 | C3/ B3 | |
| Δυνάμεις λειτουργίας σύμφωνα με το DIN EN 12217 | Κλάση 2 | Κλάση 2 | |
| Συμπληρώσεις | |||
| Polfl am 30/ SZR16 + arg/ 6 mm ESG (Ug = 1,1 W/ m²K) | 1138 x 2382 | 1202 x 2382 | |
| Αριθμοί πιστοποιητικού δοκιμής/έγκρισης | Δοκιμασμένος σύμφωνα με το EN 1634 Σήμανση CE σύμφωνα με το EN 16034 | Δοκιμασμένο σύμφωνα με το EN 1634 Σήμανση CE σύμφωνα με το EN 16034 | |
Όλες οι διαστάσεις σε mm - δυνατό - μη δυνατό | |||
