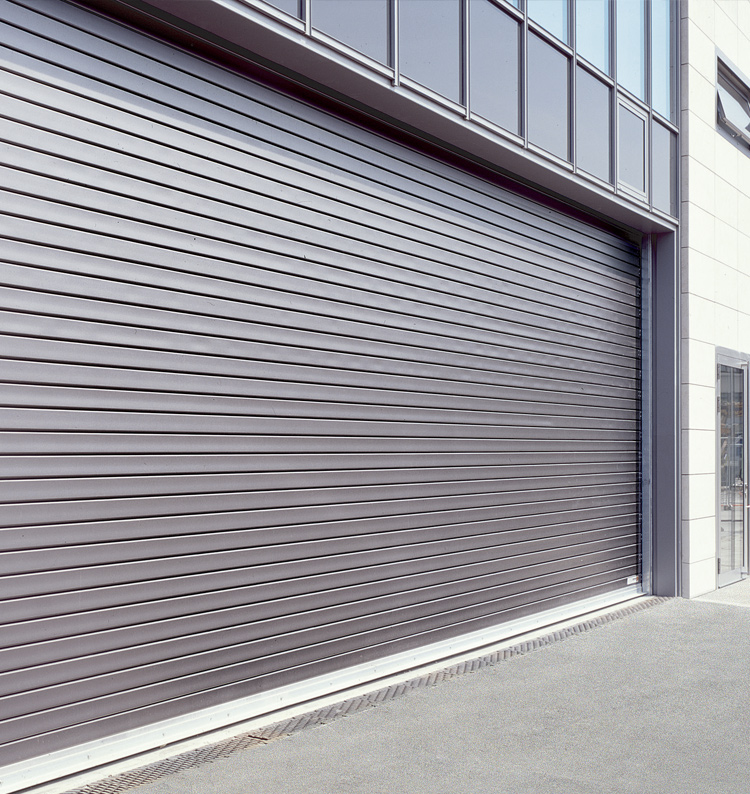

ΠΥΛΕΣ ΡΟΛΛΙΝΓΚ (ROLLING GATES)

ΡΟΛΆ ΑΛΟΥΜΙΝΊΟΥ - ΑΤΟΜΙΚΆ ΚΑΙ ΓΕΝΙΚΉΣ ΧΡΉΣΗΣ

Τα ρολά μας είναι εξατομικευμένα και καθολικά κλεισίματα θυρών. Συμμορφώνονται με όλες τις ισχύουσες οδηγίες και πρότυπα. Είναι αυτονόητο ότι τα εγκαθιστούμε επίσης σύμφωνα με τους ισχύοντες κανονισμούς DIN. Ο σχεδιασμός του προφίλ και η υψηλής ποιότητας επίστρωση διάφανης λάκας στις πόρτες αλουμινίου καθιστούν την πόρτα σας με ρολά το σήμα κατατεθέν του σπιτιού σας. Διατίθενται επίσης έγχρωμες επιφάνειες κατόπιν αιτήματος.

Έχετε τη δυνατότητα να επιλέξετε ανάμεσα σε διάφορα σχέδια ρολών καθώς και σε πολυάριθμα εξαρτήματα και αξεσουάρ.

ΓΙΑΤΊ ΡΟΛΆ ΑΠΌ ΤΗ NOVOFERM;

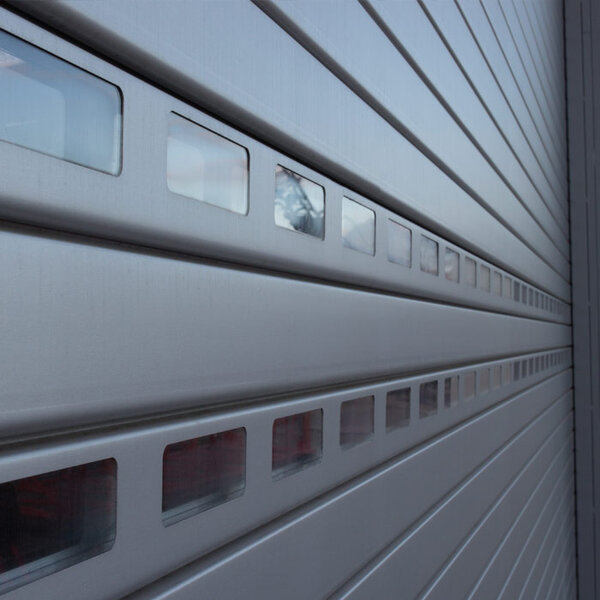

ΕΥΡΩΠΑΪΚΆ ΠΡΌΤΥΠΑ ΑΣΦΑΛΕΊΑΣ

Σύμφωνα με το ευρωπαϊκό πρότυπο EN 13241, οι βιομηχανικές πόρτες πρέπει να πληρούν πολλές απαιτήσεις ασφαλείας. Στόχος όλων των απαιτήσεων είναι να διασφαλιστεί ότι οι άνθρωποι δεν θα τραυματιστούν ή τα αγαθά δεν θα υποστούν ζημιές κατά το χειρισμό μιας πόρτας. Ο κίνδυνος παγίδευσης πρέπει να ελαχιστοποιείται και να αποκλείεται η πιθανότητα πτώσης της ανοιχτής πόρτας.

Η Novoferm αναπτύσσει και κατασκευάζει όλες τις πόρτες αυστηρά σύμφωνα με αυτές τις προδιαγραφές. Τα σχετικά πιστοποιητικά και οι εκθέσεις δοκιμών μπορούν να ζητηθούν και να παρουσιαστούν.

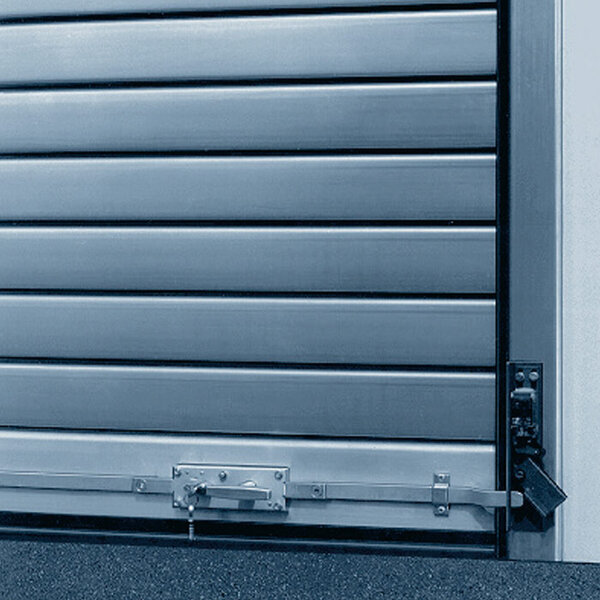

ΣΥΝΑΓΕΡΜΌΣ ΔΙΆΡΡΗΞΗΣ

Αντιδιαρρηκτική διάταξη για την αποτροπή της ανύψωσης της κουρτίνας της πόρτας, με κλειδαριά για τον επιτόπιο κύλινδρο, χειρολαβή, πλευρικό σύνδεσμο και επαφή απενεργοποίησης.

ΑΥΤΌΜΑΤΟ ΚΛΕΊΔΩΜΑ ΣΕΡΒΟΜΗΧΑΝΙΣΜΟΎ

Ηλεκτρομηχανική σερβομηχανική κλειδαριά πόρτας ρολού, και στις δύο πλευρές. Μέχρι 6000 mm.

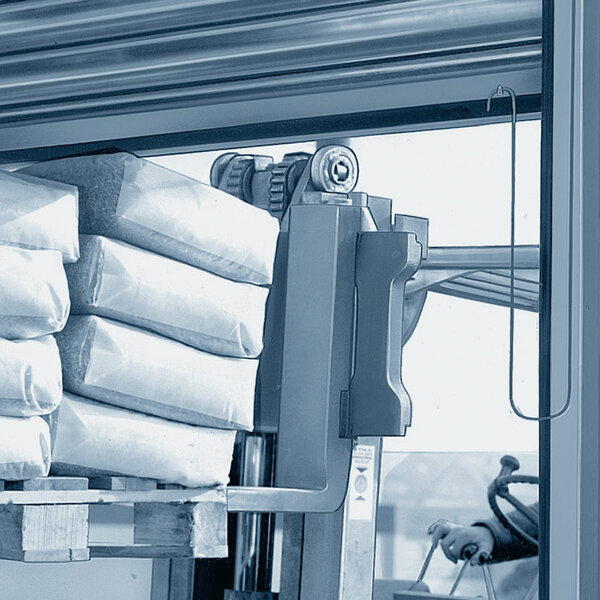

ΛΩΡΊΔΑ ΕΠΑΦΉΣ ΠΡΟΣΤΑΣΊΑΣ ΑΠΌ ΑΤΥΧΉΜΑΤΑ

Η λωρίδα επαφής προστασίας από ατυχήματα κάτω από το ακραίο προφίλ στο κάτω άκρο της πόρτας, προκαλεί άμεση διακοπή εάν η κουρτίνα πόρτας που κλείνει προσκρούσει σε εμπόδιο- η κουρτίνα κινείται τότε προς τα πάνω.

Γενικά περιλαμβάνεται στις πόρτες με αυτόματη λειτουργία, διαφορετικά κατόπιν αιτήματος.

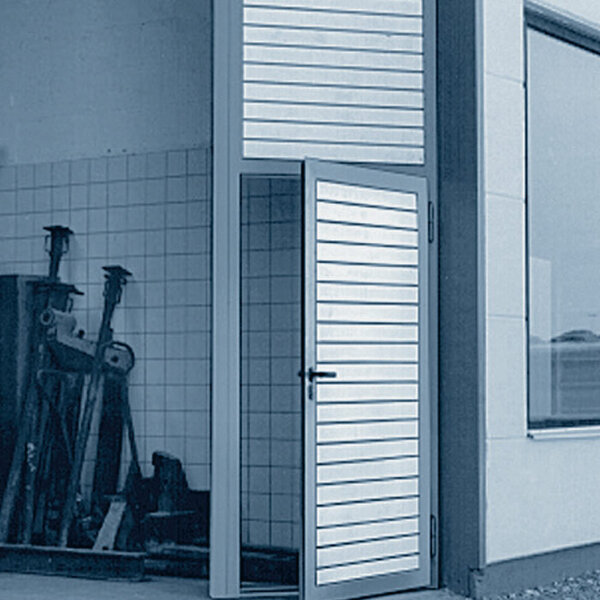

ΚΛΕΊΣΙΜΟ ΠΌΡΤΑΣ

Τυπικό μέγεθος 875 x 2.000 mm, για κυκλοφορία πεζών με κλειστή πόρτα, με περιστρεφόμενο ή σταθερό πλευρικό πάνελ (συνολικό πλάτος περίπου 1050 mm).

Μια πλαϊνή πόρτα στο πλευρικό τμήμα μπορεί επίσης να γεμίσει με πηχάκια, με οπτική ομοιότητα με την πόρτα ρολού.

Επισκόπηση των τύπων πόρτας

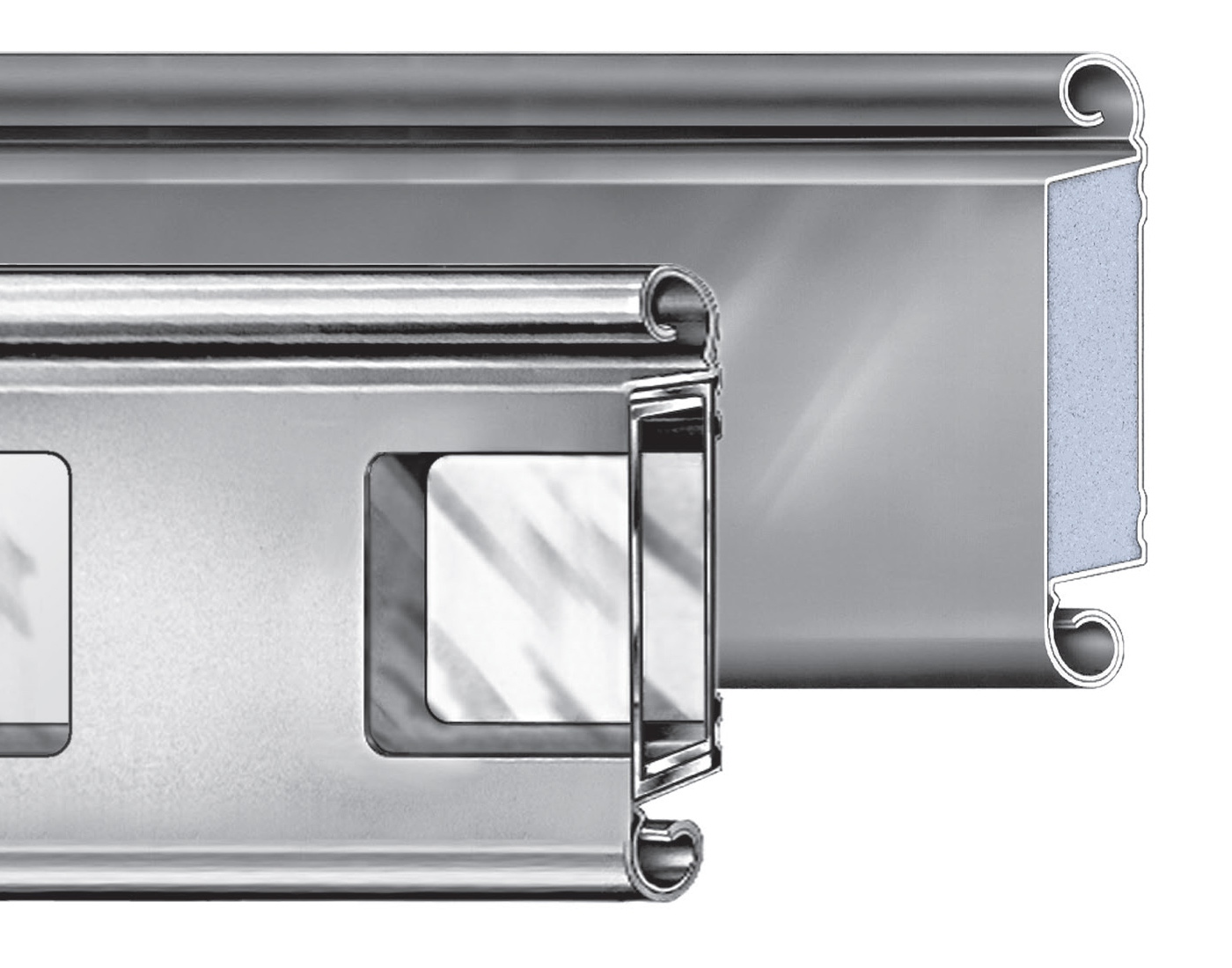

TH100 ROLLTORE Διπλού τοιχώματος θερμομονωμένα πηχάκια από φυσικό αλουμίνιο με διάφανη λάκα στο βασικό εξοπλισμό. Με έγχρωμη επίστρωση κατόπιν αιτήματος. Διατίθεται επίσης με περσίδες παραθύρου. Ακραίο προφίλ φυσικό ακατέργαστο αλουμίνιο

Πλάκες αλουμινίου 100 mm Πιο συμβατικό σχήμα προφίλ με κατασκευή διπλού τοιχώματος, επίσης με θερμομονωτικό πυρήνα από άκαμπτο αφρό πολυουρεθάνης, αλλά πάχους περίπου 23 mm. Υψηλή επιφανειακή σταθερότητα λόγω της συγκόλλησης χωρίς κόλλα του κελύφους και του άκαμπτου αφρού.

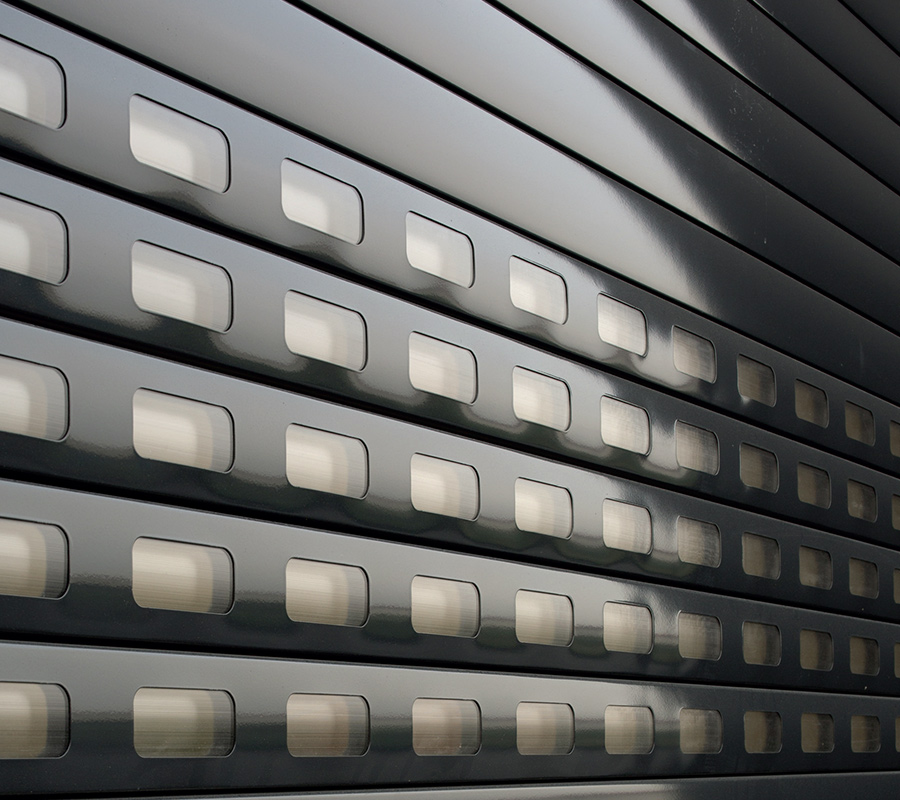

THGL100 Τζάμια αλουμινίου Διπλό φλοιό από τζάμια αλουμινίου με εγκοπές παραθύρου, πλαστικό ένθετο διπλού φλοιού (κρυστάλλινο), μέγιστο 10 πηχάκια με εγκοπές παραθύρου, επιφάνειες όπως TH100. Τελικό προφίλ από φυσικό ακατέργαστο αλουμίνιο.

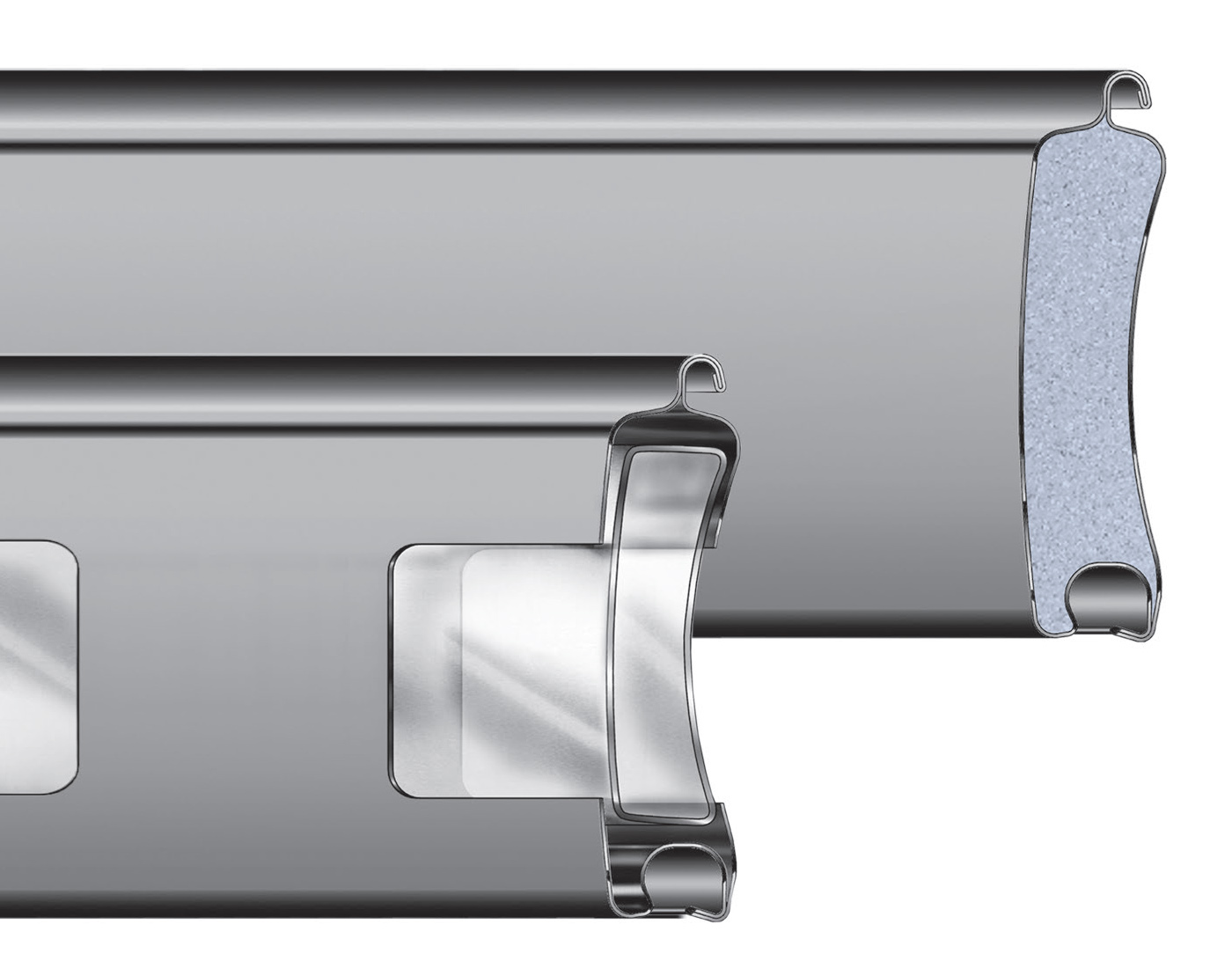

TH80 ROLLTORE Διπλού τοιχώματος θερμομονωμένα πηχάκια από φυσικό αλουμίνιο με διάφανη λάκα ως στάνταρ. Με έγχρωμη επίστρωση κατόπιν αιτήματος. Επίσης με περσίδες παραθύρων. Ακραίο προφίλ από φυσικό αλουμίνιο χωρίς επεξεργασία.

Πλάκες αλουμινίου 80 mm διπλού τοιχώματος, πάχους περίπου 20 mm. Με θερμομονωτικό πυρήνα από άκαμπτο αφρό πολυουρεθάνης σε συγκόλληση χωρίς κόλλα με το κέλυφος, επομένως μέγιστη επιφανειακή σταθερότητα. Ειδικά ανεπτυγμένο σχήμα προφίλ με εμφάνιση υψηλής ποιότητας επιτρέπει σημαντικά πιο σφιχτό τύλιγμα και χαμηλότερο ύψος υπέρθυρου.

THGL80 αλουμίνιο με τζάμι Διπλό τζάμι από πηχάκια αλουμινίου με εγκοπές παραθύρου, πλαστικό ένθετο με διπλή επιδερμίδα (όχι κρυστάλλινο), μέγιστο 5 πηχάκια με εγκοπές παραθύρου ανά ρολό, επιφάνειες όπως TH80.

ΧΡΏΜΑΤΑ ΚΑΙ ΕΞΟΠΛΙΣΜΌΣ

Χρώματα

Όλα τα ρολά διατίθενται με έγχρωμη επίστρωση στη μία ή και στις δύο πλευρές με επιπλέον χρέωση έως 6000 x 5000 mm.

Προφίλ άκρων για όλα τα ρολά από φυσικό γυαλιστερό αλουμίνιο ως στάνταρ.
Το φύλλο της πόρτας μπορεί προαιρετικά να τελειώσει με εργοστασιακή βαφή στα χρώματα RAL που αναφέρονται παρακάτω. Το ακριβές χρώμα της βαφής μπορεί να διαφέρει ελαφρώς. Τα προφίλ χάλυβα και αλουμινίου διατίθενται επίσης βαμμένα σύμφωνα με το χρωματολόγιο RAL (εκτός από τα χρώματα φθορισμού και κυκλοφορίας).

Χρώματα: -9002 - 9006 - 9007 - 9010 - 7016

Επιλογές χρωμάτων

Έλεγχοι

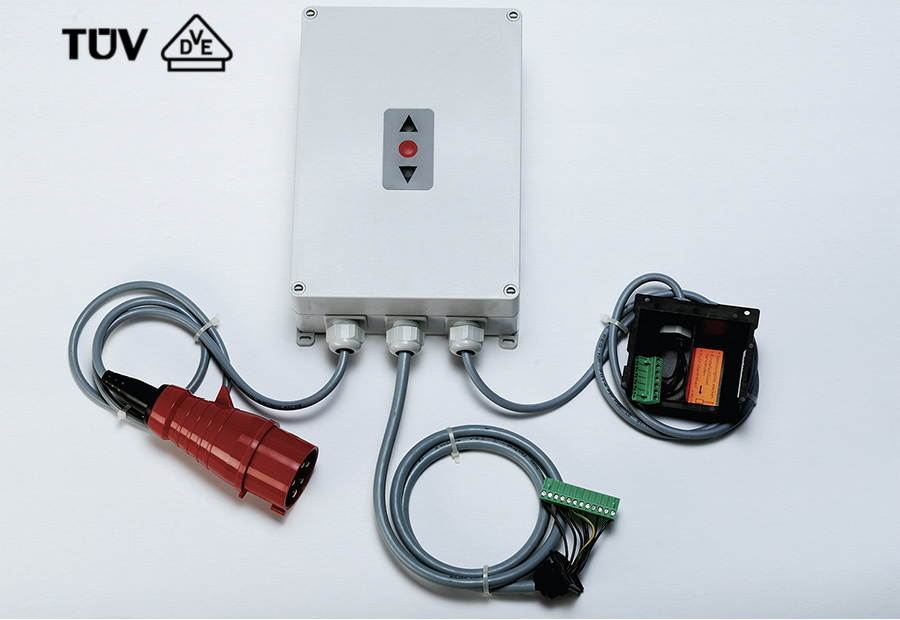

Μονάδα οδήγησης Plug-on

Ο έλεγχος του νεκρού

Ο απλούστερος έλεγχος είναι ο λεγόμενος έλεγχος του νεκρού. Η πόρτα ανοίγει αφού πατήσετε μία φορά το μπουτόν "Άνοιγμα πόρτας". Για να κλείσει η πόρτα, πρέπει να πατηθεί το μπουτόν "Κλείσιμο πόρτας" μέχρι να κλείσει η πόρτα.

Έλεγχος με παλμό Με τον έλεγχο με παλμό, η πόρτα ανοίγει πλήρως μετά το πάτημα του μπουτόν "Πόρτα ανοιχτή" και κλείνει πάλι πλήρως μετά το πάτημα του μπουτόν "Πόρτα κλειστή". (Μόνο σε συνδυασμό με μια διάταξη ασφαλείας άκρου κλεισίματος).

Αυτόματο κλείσιμο με χρονοδιακόπτη Το αυτόματο κλείσιμο με χρονοδιακόπτη επιτρέπεται μόνο σε συνδυασμό με μια λωρίδα επαφής ασφαλείας και μια φωτεινή μπάρα ασφαλείας στο ελεύθερο άνοιγμα.

Επεκτάσεις

Τηλεχειριστήριο (έως 99 κανάλια)
Έλεγχος κυκλοφορίας
Αμοιβαίο μπλοκάρισμα με άλλη πόρτα/άλλες πόρτες
Εξωτερικά στοιχεία λειτουργίας, όπως ραντάρ, κλειδοδιακόπτης, επαγωγικός βρόχος κ.λπ.

Έλεγχοι και αξεσουάρ

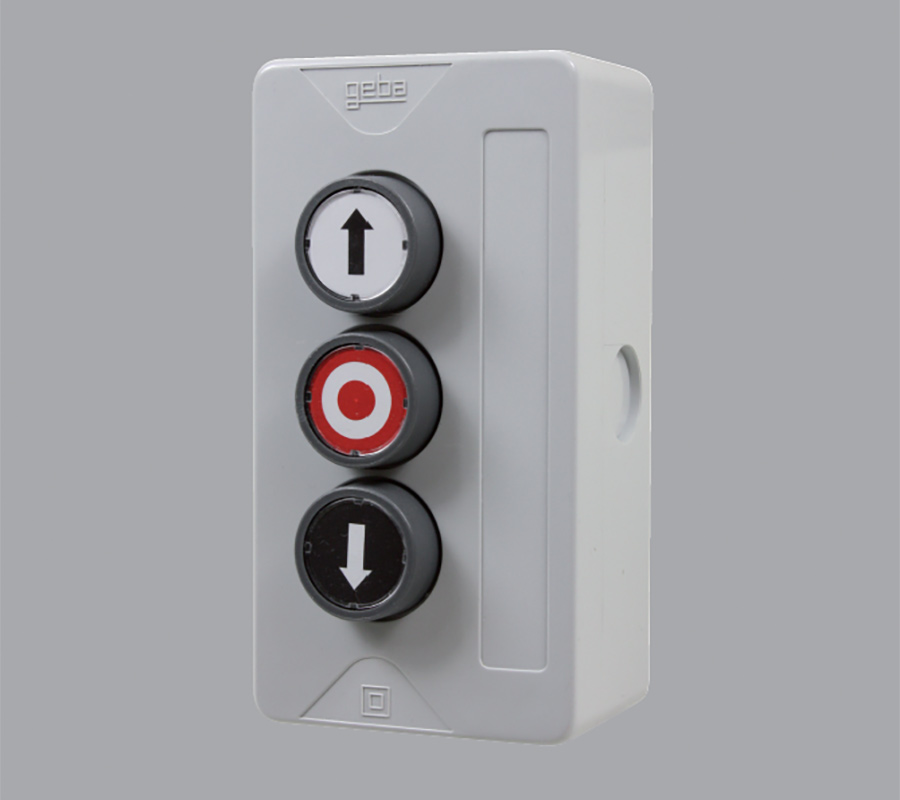

Πλήκτρο σετ Άνοιγμα-Σταμάτημα-Κλείσιμο (επιφανειακή τοποθέτηση)

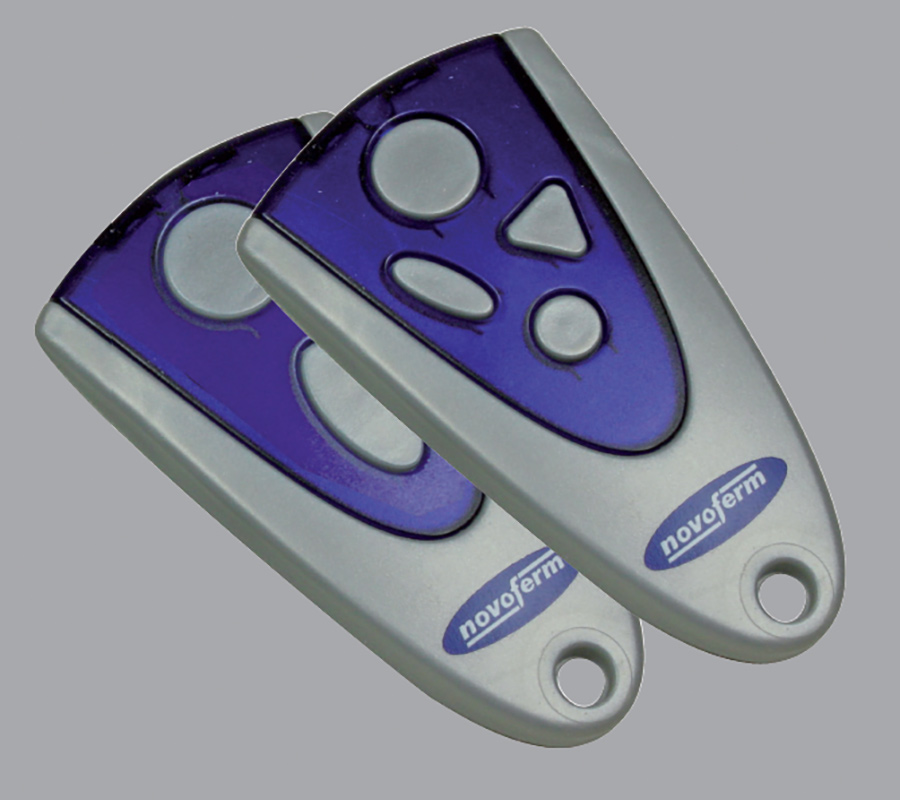

Φορητός πομπός 2 καναλιών ή 4 καναλιών

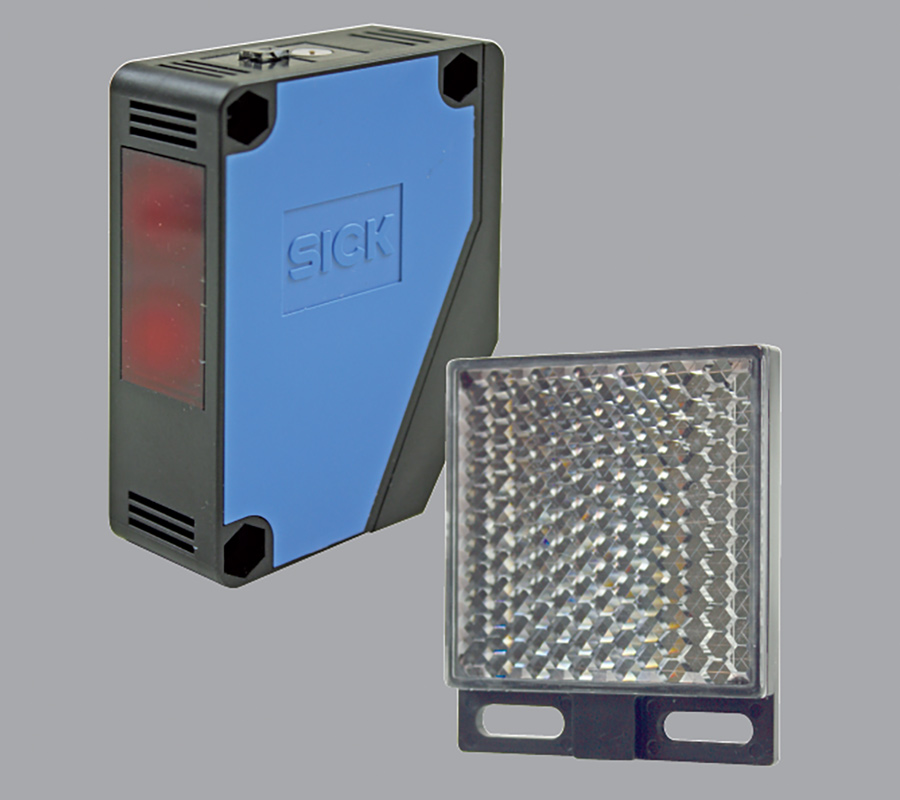

Φωτοκύτταρο ασφαλείας με ανακλαστήρα

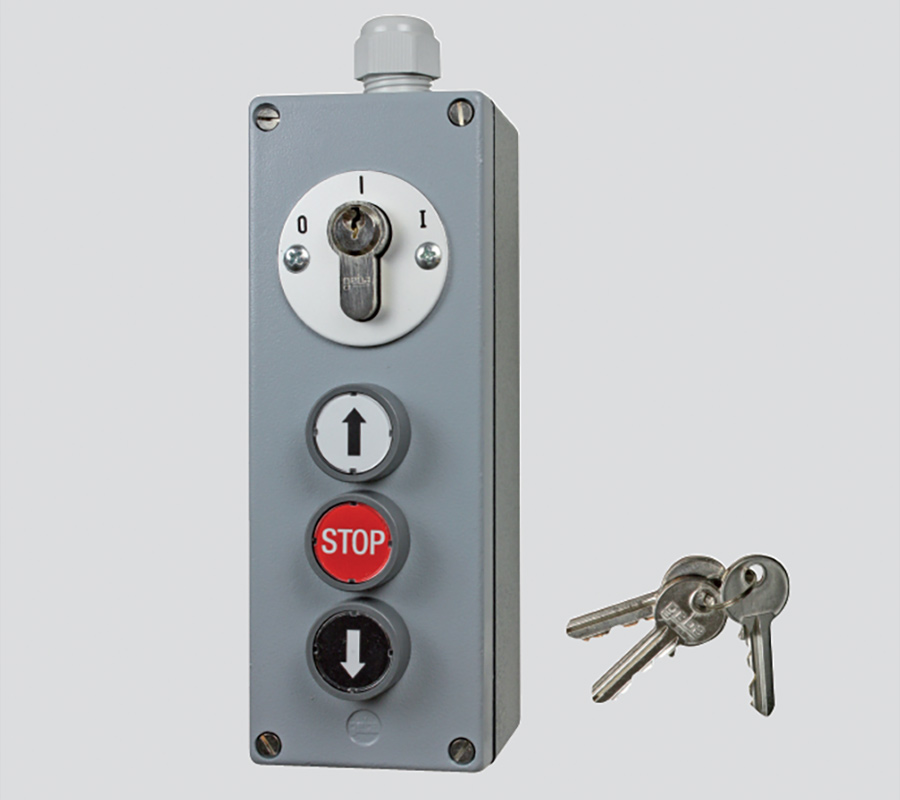

Πλήκτρο Pushbutton set Open-Stop-Close με πλήκτρο

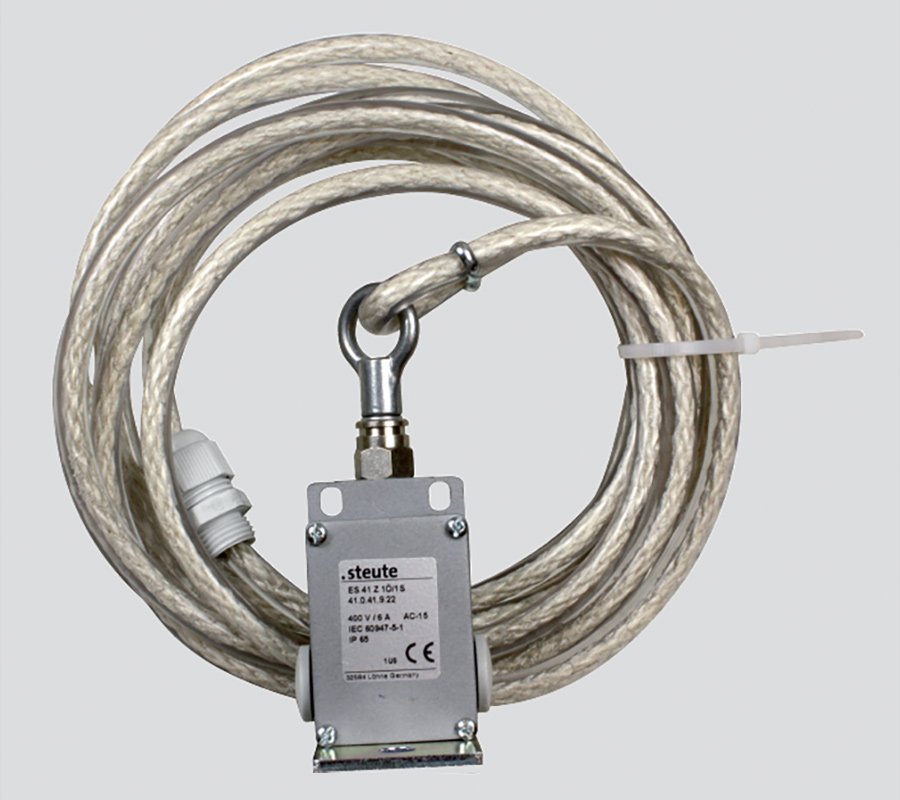

Διακόπτης με καλώδιο έλξης (σώμα)

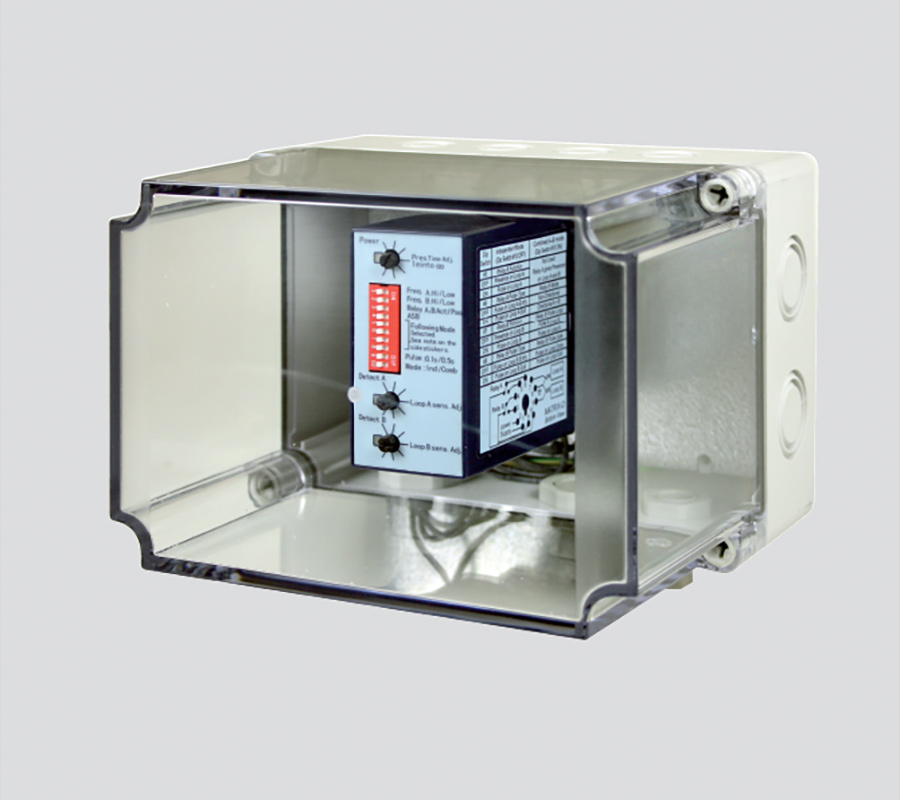

Ανιχνευτής επαγωγικού βρόχου σε ξεχωριστό περίβλημα

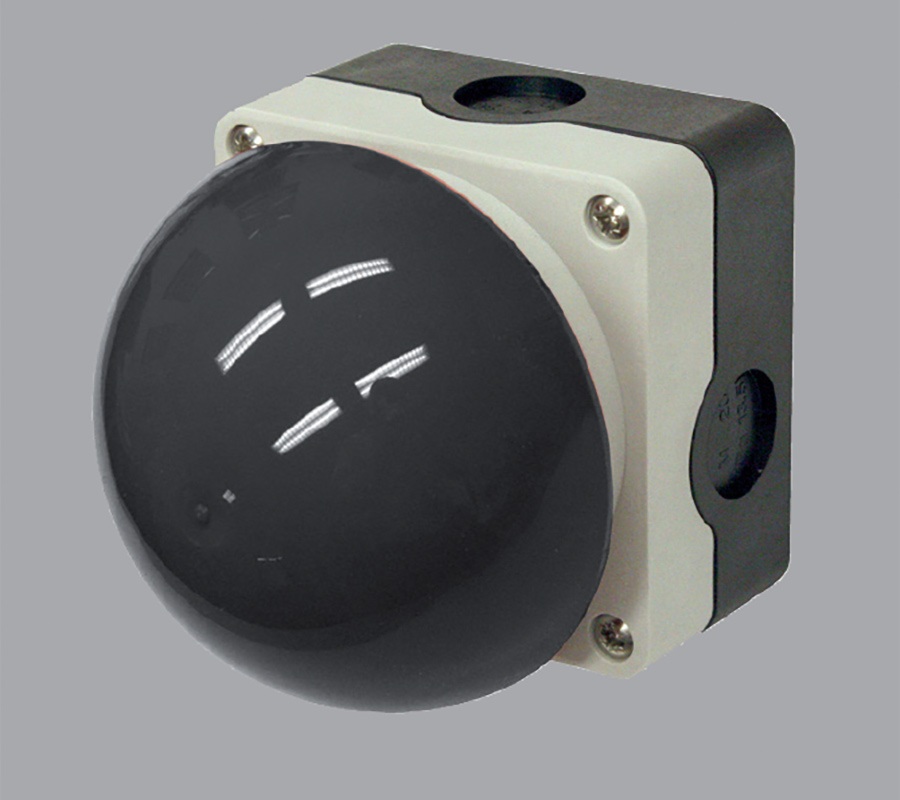

Πλήκτρο (δομή)

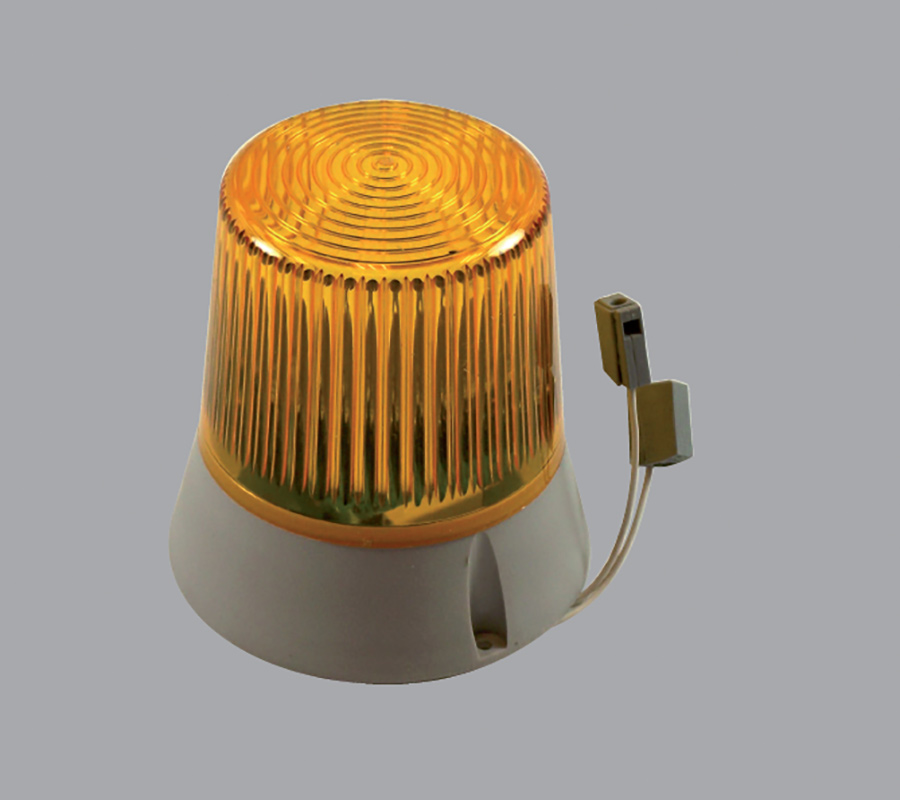

Προειδοποιητικά φώτα κινδύνου

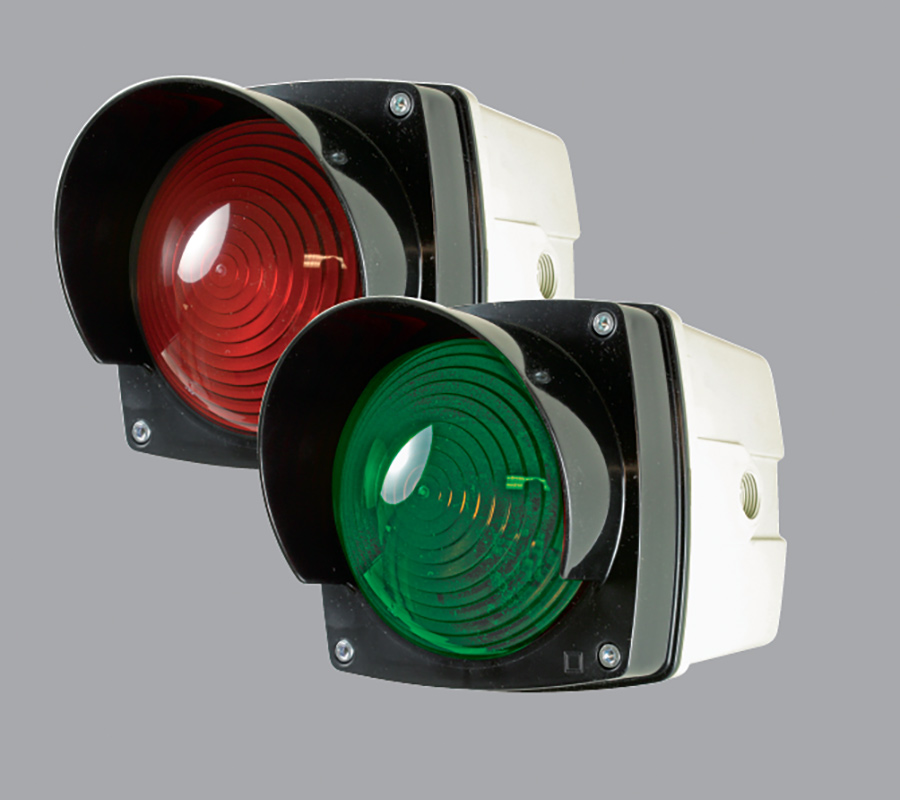

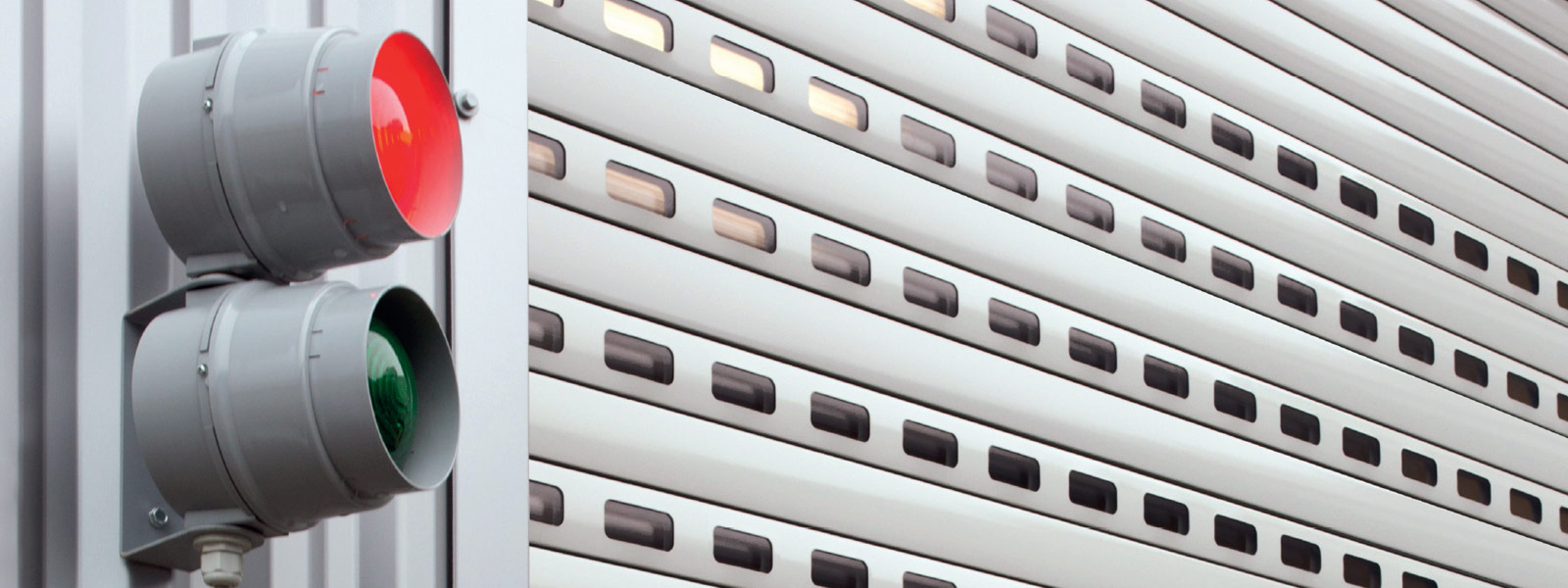

Φωτεινός σηματοδότης κόκκινο / πράσινο (διάφορες εκδόσεις)

Τα πλεονεκτήματά σας με μια ματιά

Καλή θερμομόνωση
Αθόρυβη λειτουργία της πόρτας
Μόνιμα ελαστική πλαστική επίστρωση για την εξομάλυνση των ανώμαλων δαπέδων

Αυτόματο κλείδωμα
Επιλογές σχεδιασμού χάρη στην ποικιλία χρωμάτων

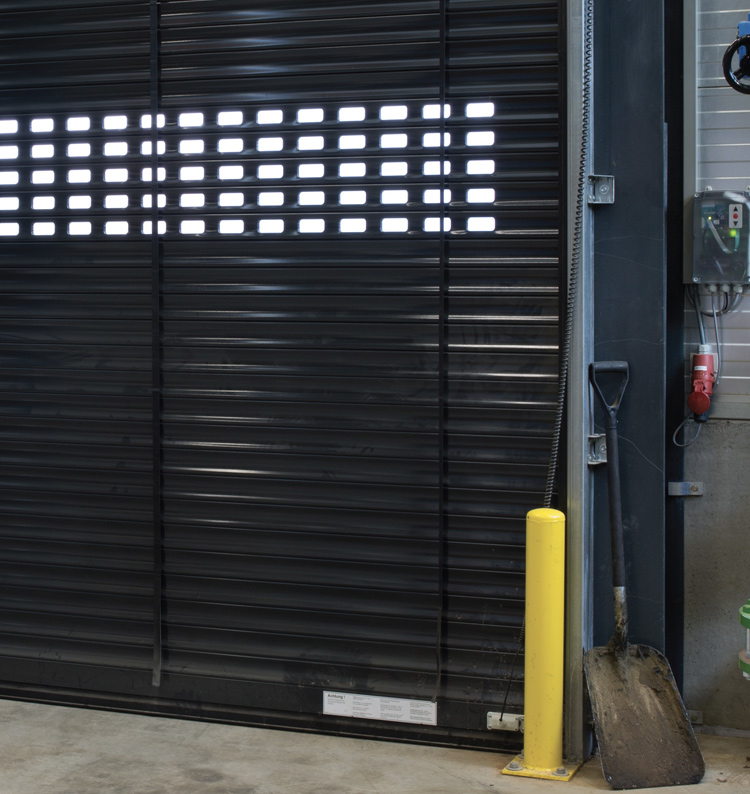

Προαιρετικές περσίδες όρασης και εξαερισμού

Τεχνολογία και λεπτομέρειες

Τεχνικά στοιχεία ρολά

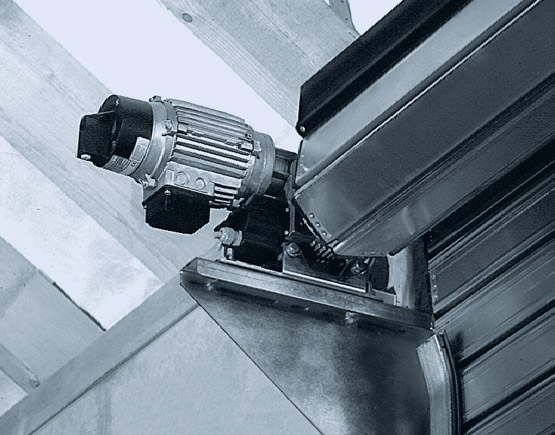

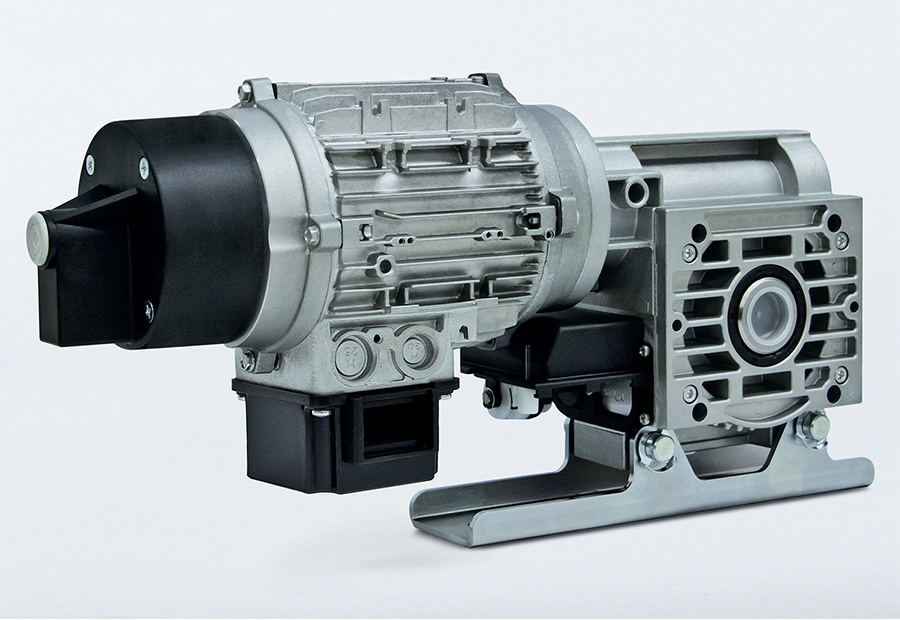

Κίνηση με ολίσθηση (στάνταρ):

Κιβώτιο σκουληκοειδών ταχυτήτων χωρίς συντήρηση, πλήρως στεγανό από λάδι - τοποθετημένο απευθείας στον χαλύβδινο άξονα του άξονα του σωλήνα, με σημαντικά μειωμένο κόστος εγκατάστασης και συντήρησης σε σύγκριση με άλλες διατάξεις. Ενσωματωμένο γρανάζι ασφαλείας χωρίς συντήρηση, αυτοελέγχου και ανεξάρτητο από τη θέση, καθώς και μια ενθυλακωμένη μονάδα οριακών διακοπτών με επακριβώς ρυθμιζόμενους οριακούς διακόπτες και οριακούς διακόπτες ασφαλείας, τοποθετημένους με φλάντζα απευθείας στο κιβώτιο ταχυτήτων.

Χειροστρόφαλο έκτακτης ανάγκης ή χειροκίνητη αλυσίδα ταχείας λειτουργίας για χειροκίνητη λειτουργία σε περίπτωση διακοπής ρεύματος. Όλες οι ηλεκτρικές συνδέσεις του χειριστή μπορούν να συνδεθούν με φις. Τάση λειτουργίας 400 V τριφασικό ρεύμα.
Χειριστής δοκιμασμένος κατά TÜV και VDE.

Ενεργοποιητής ολίσθησης (στάνταρ)

Κίνηση με οδοντωτό τροχό με γρανάζι ασφαλείας (ειδικές διαστάσεις):

Μη συντηρούμενη, πλήρως στεγανή σε λάδι ενθυλακωμένη σκουληκοειδής γραναζωτή κίνηση ασφαλείας με προσαρτημένη μονάδα οριακού διακόπτη, συμπεριλαμβανομένης χειροκίνητης μανιβέλας έκτακτης ανάγκης ή χειροκίνητης αλυσίδας ταχείας δράσης - όπως περιγράφεται για την κίνηση με άξονα, αλλά με τα απαιτούμενα χαλύβδινα γρανάζια και την κατάλληλη αλυσίδα κυλίνδρου για τη μετάδοση ισχύος από την κίνηση στον σωληνωτό κύλινδρο.

Αυτό προϋποθέτει τον εγκεκριμένο από την TÜV εξοπλισμό ασφαλείας, ο οποίος είναι σε θέση να αποτρέψει την πτώση της πόρτας ακόμη και σε περίπτωση βλάβης του φέροντος εξοπλισμού.

Σωληνοειδής κύλινδρος: Κατασκευασμένος από χάλυβα, ασταρωμένος, διαστασιολογημένος σύμφωνα με την επιτρεπόμενη παραμόρφωση 1/500 του μήκους του, με ελάχιστη διάμετρο 168 mm για καλύτερη περιέλιξη της κουρτίνας.

Στήριξη βραχίονα: Με τοποθέτηση με πείρο, βιδωτή τοποθέτηση ή συγκολλητή τοποθέτηση. Στην περίπτωση τοποθέτησης με συγκόλληση, η στερέωση πραγματοποιείται στην επιτόπια υποκατασκευή ή σε πλάκες αγκύρωσης που τοποθετούνται εκ των προτέρων, σύμφωνα με τα σχέδια αντιστάθμισης που διαθέτουμε.

Σφαιρικό ρουλεμάν αυτοευθυγράμμισης: Μεγάλες διαστάσεις, για τη στήριξη του κυλίνδρου σωλήνα, τοποθετημένο σε βραχίονες.

Λειτουργία έκτακτης ανάγκης: Από το δάπεδο με χειροκίνητη αλυσίδα έκτακτης ανάγκης.

Συναρμολόγηση / ηλεκτρική εγκατάσταση: Οι όροι συναρμολόγησης μας είναι εναρμονισμένοι με τους ισχύοντες κανονισμούς DIN. Κατά συνέπεια, η εγκατάσταση και η σύνδεση όλων των ηλεκτρικών εξαρτημάτων σύμφωνα με τα κυκλωματικά μας διαγράμματα, καθώς και η τροφοδοσία ρεύματος και η καλωδίωση των εξαρτημάτων μεταξύ τους με τα απαιτούμενα καλώδια είναι μια υπηρεσία που παρέχεται από τον πελάτη.

Μια εφεδρική ασφάλεια και ένας ασφαλιζόμενος κεντρικός διακόπτης πρέπει επίσης να παρέχονται από τον πελάτη.

Σημείωση: Διατίθενται επίσης οι ακόλουθες εκδόσεις: - ηλεκτρικές μονάδες κίνησης για εναλλασσόμενο ρεύμα, τάση λειτουργίας 230 V

Όλα τα ρολά που παρουσιάζονται εδώ πληρούν τις απαιτήσεις του DIN EN 13241.

Ράγες οδήγησης και σφραγίδες

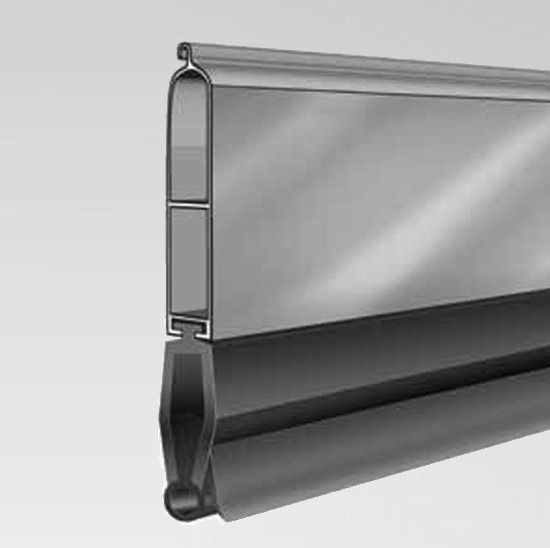

Σφραγίδα δαπέδου για ρολά TH80 Σφραγίδα σωλήνα EPDM για εισαγωγή στο προφίλ TH80

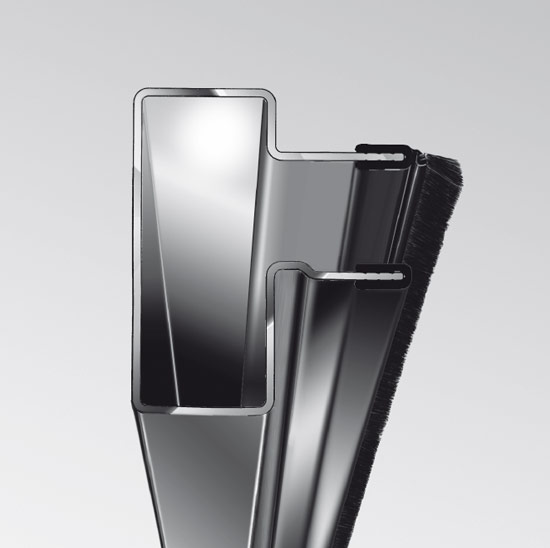

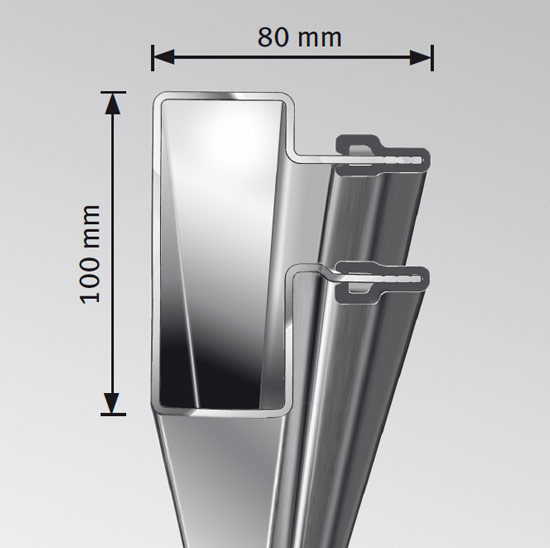

Ράγα οδηγού FS2 για όλα τα ρολά μας. Ράγα οδήγησης από χάλυβα, γαλβανισμένη με sendzimir, με προσαρτημένες πλαστικές λωρίδες, επίσης με πλευρική στεγανοποίηση, εγκατάσταση επίσης δυνατή χωρίς συγκόλληση με χαλύβδινα στηρίγματα.

Πλευρική στεγανοποίηση για τη ράγα οδήγησης FS2 Για την αποφυγή απώλειας θερμότητας και ρεύματος αέρα, τα πλαστικά καλούπια στο εσωτερικό της πόρτας είναι εφοδιασμένα με μια άκρη με βούρτσα.

Montage

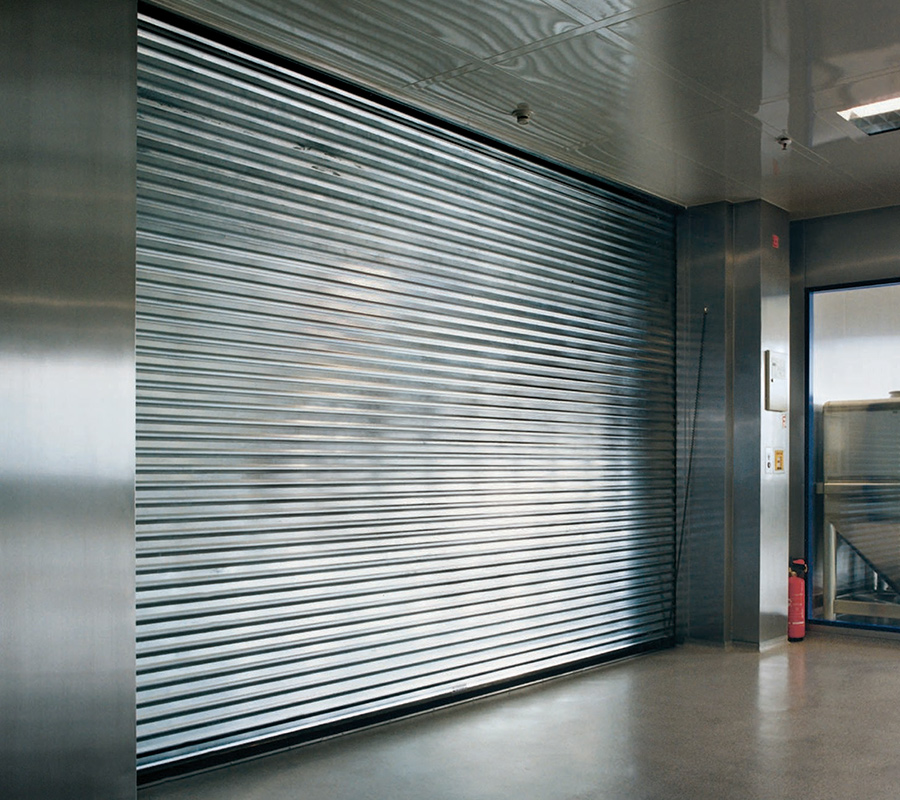

Καταστάσεις εγκατάστασης και εφαρμογές

Τα ρολά Novoferm είναι κατάλληλα για πολυάριθμες καταστάσεις εγκατάστασης και εφαρμογές. Παρακάτω θα βρείτε μερικά παραδείγματα. Όλες τις λεπτομέρειες μπορείτε να τις βρείτε στις λεπτομερείς οδηγίες εγκατάστασης.

Καταστάσεις εγκατάστασης

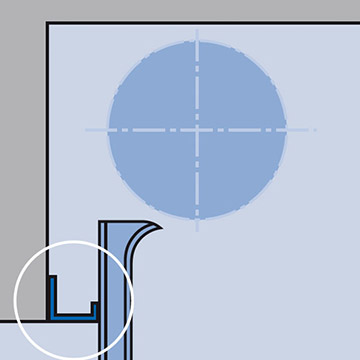

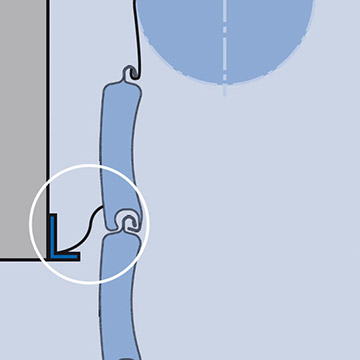

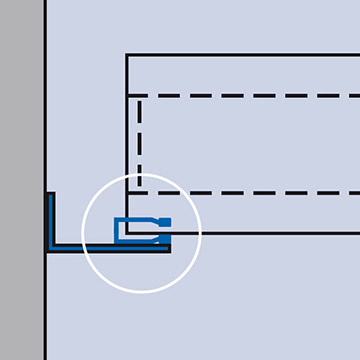

Απαιτείταιπροφίλ πλαϊνού τελειώματος εάν ο χώρος που απαιτείται για τη σύνδεση του ρολού είναι πολύ μικρός/δεν είναι διαθέσιμος. Χαλύβδινο προφίλ με διαστάσεις που αντιστοιχούν στο βάρος της πόρτας.

Σφράγιση πεσσών για V80 / TH100 κατά των απωλειών θερμότητας και των τραβήγματος: -V80 με βούρτσες Perlon -TH100 πλάτους έως 5 m με ελαστική στεγανοποίηση χείλους, από 5 m πλάτους με βούρτσες Perlon

Σφραγίδα πετάσματος για το TH80 κατά της απώλειας θερμότητας και του ρεύματος αέρα: με πηχάκι TH80 με μόνιμα ενσωματωμένη πλαστική σφραγίδα.

Απαιτείταικάλυμμα κάθετου υπέρθυρου εάν δεν υπάρχει υπέρθυρο. Πάνελ από τα ίδια προφίλ με την κουρτίνα, σταθερό, κλεισμένο σε χαλύβδινο πλαίσιο, προαιρετικά διπλωμένο από γαλβανισμένη λαμαρίνα.

Απαιτείταιοριζόντιο κάλυμμα υπέρθυρου εάν το υπέρθυρο βρίσκεται πίσω. Σταθερό πάνελ, διπλωμένο από γαλβανισμένη λαμαρίνα, μονό ή θερμομονωμένο ανάλογα με την έκδοση της πόρτας.

ΕΦΑΡΜΟΓΕΣ

Ειδικά σχέδια Χρησιμοποιούμε επίσης την τεχνογνωσία μας για να προσφέρουμε ένα ευρύ φάσμα εξατομικευμένων λύσεων για ασυνήθιστες καταστάσεις εγκατάστασης και ειδικές απαιτήσεις πελατών.

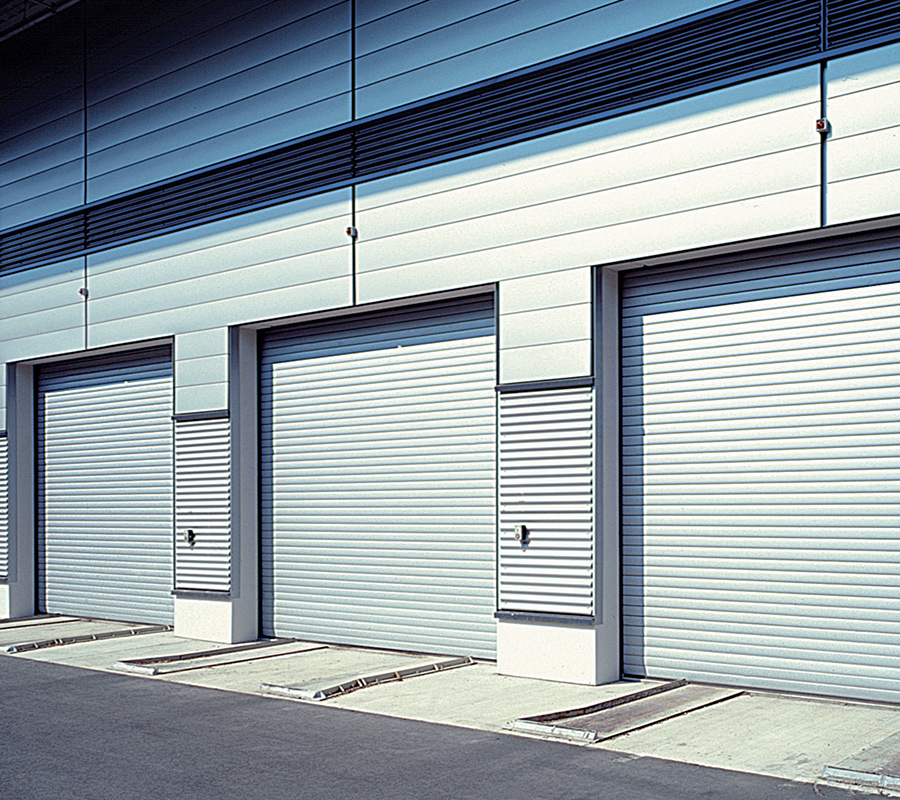

Εταιρείες logistics Τα ρολά παραδοσιακά εξασφαλίζουν την ασφαλή και ομαλή λειτουργία των εταιρειών logistics.
