ΧΑΛΎΒΔΙΝΕΣ ΤΜΗΜΑΤΙΚΈΣ ΓΚΑΡΑΖΌΠΟΡΤΕΣ

Διατομικές πόρτες με πάχος 20 mm και υψηλή μόνωση

Μεγάλη ποικιλία ανάγλυφων και χρωμάτων; Σε ελκυστική τιμή; Υψηλή ποιότητα, μεγάλη ευκολία, υψηλή ασφάλεια και ενεργειακή απόδοση;

Τότε επιλέξτε τμηματικές γκαραζόπορτες με μόνωση 20 mm από τη Novoferm!

Πόρτα με υψηλή μόνωση / ανακαίνιση Οι τμηματικές γκαραζόπορτες Novoferm στην έκδοση 20 mm διαθέτουν μονωτικό πυρήνα από σκληρό αφρό πάχους 20 mm για υψηλή θερμομόνωση. Ιδανικά κατάλληλη για ανακαίνιση.

Μεγάλη ποικιλία μοτίβων/χρωμάτων Αυτές οι τμηματικές πόρτες διατίθενται σε τρία ανάγλυφα πόρτας, δύο επιφάνειες και 16 μοντέρνα και επικαλυμμένα προτιμώμενα χρώματα - για να ταιριάζουν με την αρχιτεκτονική του σπιτιού σας.

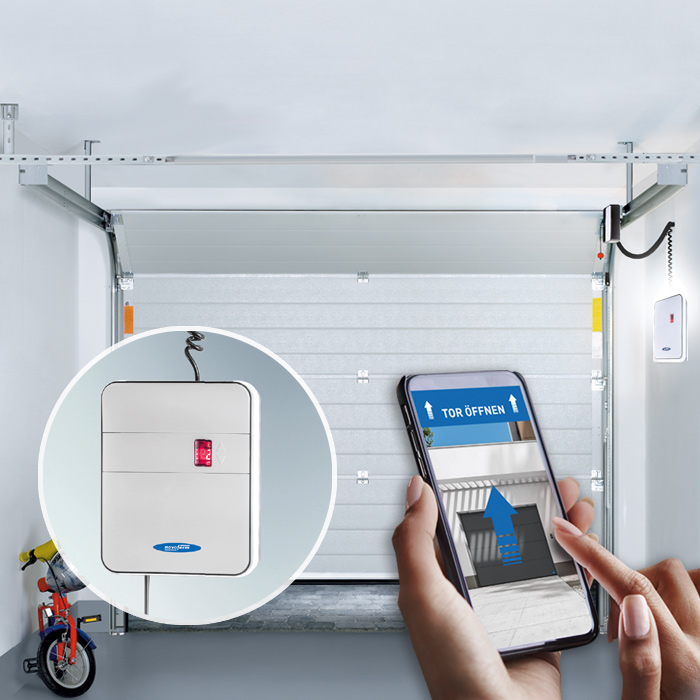

SmartHome-capable / Καινοτόμος Ο χειριστής NovoPort, ο οποίος διατίθεται μόνο από τη Novoferm και είναι smart home-capable, δεν τοποθετείται στην οροφή και προσφέρει πολλά πλεονεκτήματα (ενσωματωμένο άνοιγμα πόρτας, απλή εγκατάσταση,...)

Τα πλεονεκτήματά σας με μια ματιά

Για ιδιωτικά γκαράζ πλάτους έως 3.000 mm
Υψηλή ποιότητα με εγγύηση έως και 10 ετών (Made in Germany)

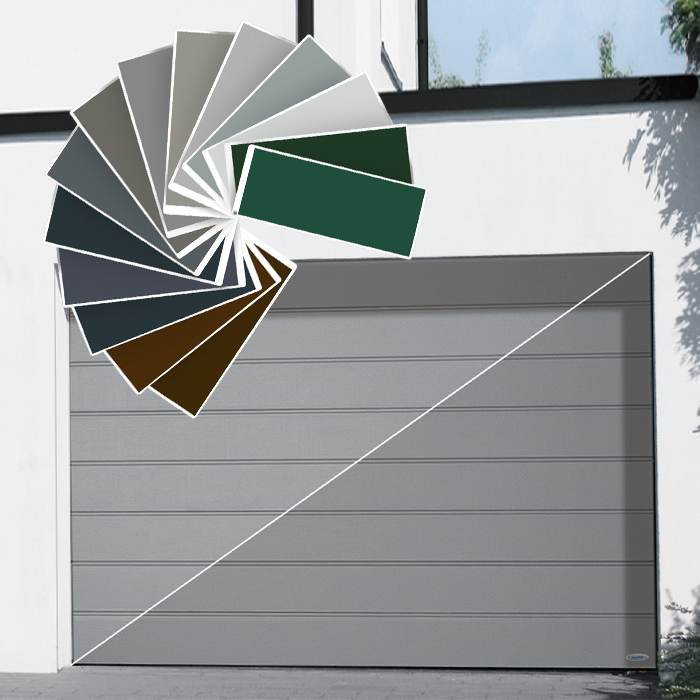

Διατίθεται σε 17 τελικά λακαρισμένα και φθηνά προτιμώμενα χρώματα καθώς και σε δύο επιφάνειες

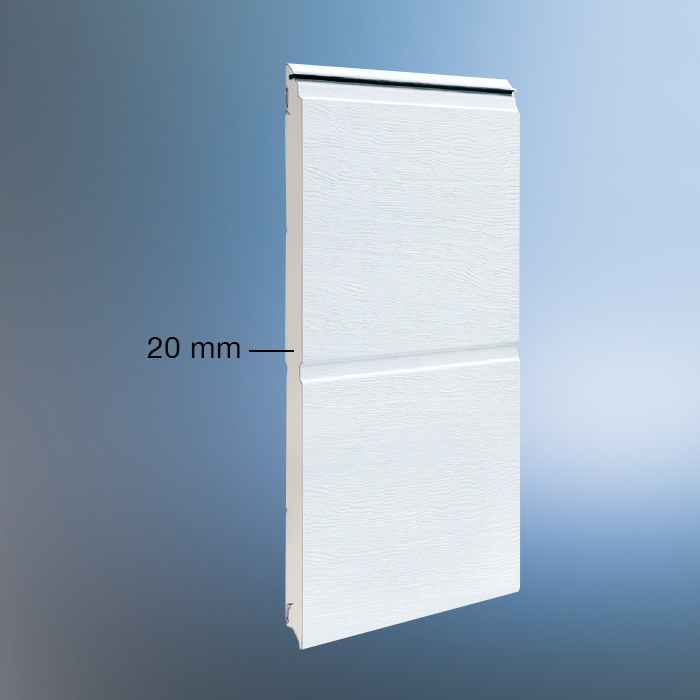

Υψηλή θερμομόνωση χάρη σε μονωτικό πυρήνα σκληρού αφρού πάχους 20 mm (τιμή θερμομόνωσης K = 1,0 W/m²K)
Αντοχή σε διάρρηξη με έλεγχο TÜV (χωρίς πρόσθετα όπως θύρα με καγκελόπορτα, απασφάλιση έκτακτης ανάγκης, παράθυρο κ.λπ.)

Μέγιστη προσωπική ασφάλεια χάρη στην προστασία από παγίδες δακτύλων εσωτερικά και εξωτερικά
Πολύ ομαλή λειτουργία και σταθερότητα χάρη στα γαλβανισμένα χαλύβδινα τμήματα διπλού τοιχώματος
Υψηλό επίπεδο άνεσης χάρη στα ανοίγματα γκαραζόπορτας με δυνατότητα SmartHome και αθόρυβο ψίθυρο
Διατίθεται ως αυτόματο πατενταρισμένο σύστημα χειριστή NovoPort με υψηλό επίπεδο ευκολίας

ΕΠΙΦΆΝΕΙΕΣ, ΧΡΏΜΑΤΑ ΚΑΙ ΕΞΟΠΛΙΣΜΌΣ

TOR-PRÄGUNGEN

Ανάγλυφο πύλης

Προσθέστε την τελευταία πινελιά στην εμφάνιση του σπιτιού σας. Με μοντέρνες, λειτουργικές γραμμές σε ανάγλυφη χάντρα ή μεγάλη λάμα. Με τις τμηματικές πόρτες σε πάχος 20 mm, μπορείτε να επιλέξετε ανάμεσα σε έως και τρεις ανάγλυφες πόρτες.

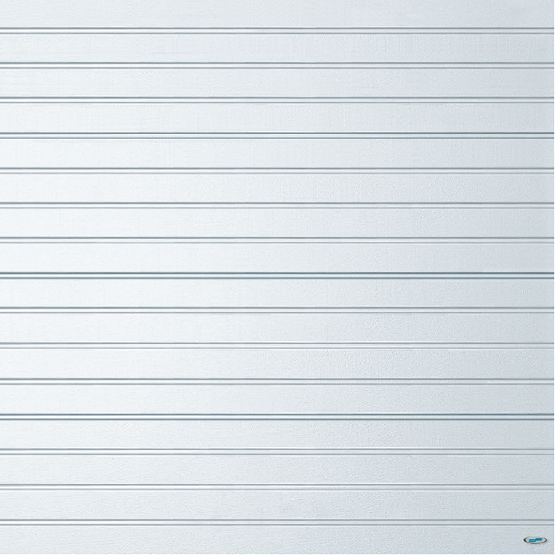

Οριζόντια χάντρα

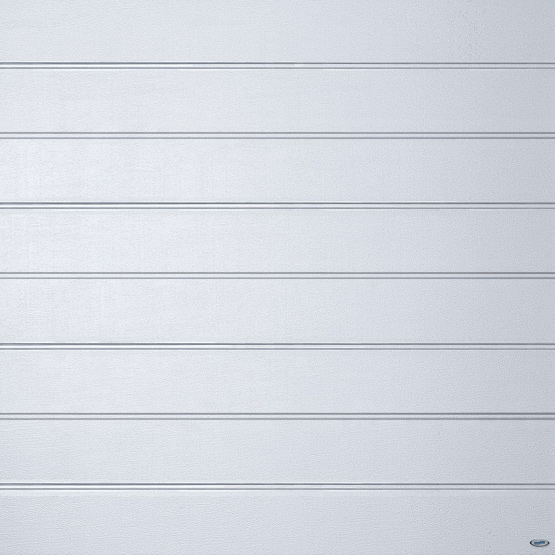

Μεγάλη χάντρα

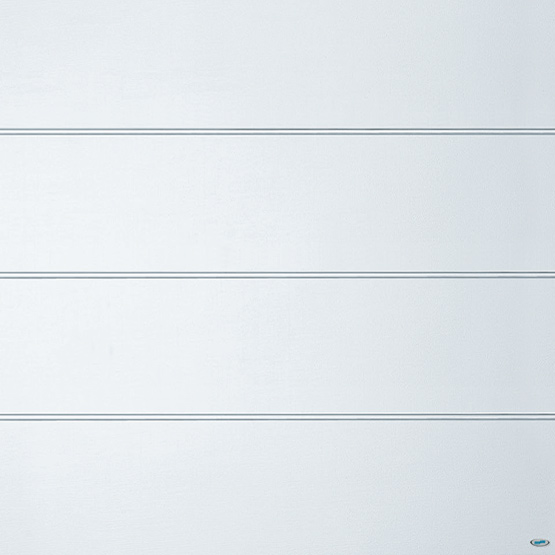

Μεγάλη περσίδα

Οι απεικονίσεις για μεμονωμένα γκαράζ δείχνουν μέγεθος φύλλου πόρτας 2.500 x 2.125 mm.
Άλλα μεγέθη πόρτας ενδέχεται να διαφέρουν από την απεικόνιση.

Φύλλο πόρτας

Εσωτερικά: Αστάρι με βάση τον πολυεστέρα, γκρι λευκό παρόμοιο με το RAL 9002

Εξωτερικό πρότυπο: Λευκό κυκλοφορίας παρόμοιο με το RAL 9016 (ασταρωμένο)

Εξωτερικά: Super-Color ή RAL της επιλογής σας με επιπλέον χρέωση (τελική επίστρωση)

ΕΠΙΦΑΝΕΙΕΣ

Επιφάνειες

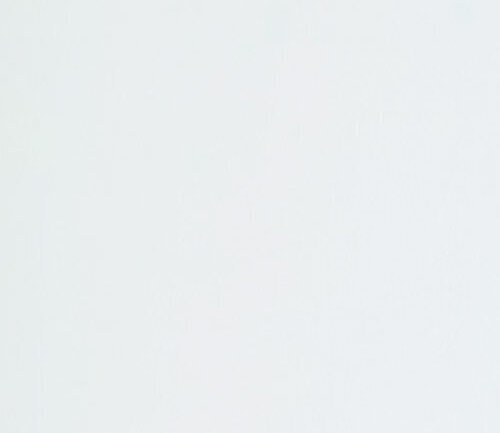

Noblesse (λείο) με ISO 20 (μόνο για ανάγλυφη πόρτα με μεγάλα πηχάκια)

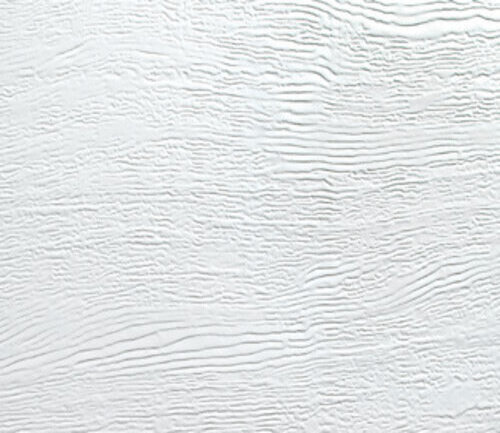

Woodgrain για ISO 20 (μόνο για ανάγλυφη οριζόντια χάντρα πόρτας και μεγάλη χάντρα)

ΧΡΩΜΑΤΑ

Τυπικό χρώμα

Λευκό κυκλοφορίας, παρόμοιο με το RAL 9016

Προτιμώμενα χρώματα / χρώματα SuperColor

Πράσινο των βρύων, παρόμοιο με το RAL 6005

Γκρι αλουμίνιο, παρόμοιο με το RAL 9007

Καφέ καρυδιά, παρόμοιο με το RAL 8011

Πράσινο έλατο, παρόμοιο με το RAL 6009

Γκρι χαλαζία, παρόμοιο με το RAL 7039

Σεπιανό καφέ, παρόμοιο με το RAL 8014

Ανοιχτό γκρι, παρόμοιο με το RAL 7035

Γκρι βασάλτη, παρόμοιο με το RAL 7012

Γκρι παράθυρο, παρόμοιο με το RAL 7040

Σκούρο γκρι, DB703

Λευκό αλουμίνιο, παρόμοιο με το RAL 9006

Γκρι σχιστόλιθο, παρόμοιο με το RAL 7015

Πέτρινο γκρι, παρόμοιο με το RAL 7030

Ανθρακί γκρι, παρόμοιο με το RAL 7016

ΥΑΛΟΠΊΝΑΚΕΣ ΚΑΙ ΠΑΡΆΘΥΡΑ

Τζάμια και παράθυρα

Έχετε ήδη σκεφτεί μια πόρτα σε ένα συγκεκριμένο σχέδιο και χρώμα, αλλά δεν είναι ακόμα αρκετά ξεχωριστή για εσάς; Τότε ρίξτε μια ματιά στις ελκυστικές επιλογές υαλοπινάκων μας. Δεν τραβούν μόνο την προσοχή στο γκαράζ σας, αλλά αφήνουν και το φως να μπει μέσα. Αυτό είναι ιδιαίτερα βολικό αν χρησιμοποιείτε το γκαράζ σας και ως χώρο για χόμπι ή εργαστήριο.

Όλα τα τζάμια Novoferm είναι κατασκευασμένα από ακρυλικό γυαλί ανθεκτικό στις καιρικές συνθήκες ή από πολυκαρβονικό ανθεκτικό στην κρούση και χαρακτηρίζονται από μέγιστη διαπερατότητα του φωτός.

Τυπικό παράθυρο

Διασταυρωμένη ματιά παραθύρου

Διαμαντένια εμφάνιση

Διαστάσεις:

εσωτερικό: περίπου 392 x 192 mm
εξωτερικά: περίπου 460 x 260 mm

Πάχος παραθύρου:

Ακρυλικό γυαλί 16 mm, διαφανές ή κρυστάλλινο, διπλό τζάμι.

ΠΥΛΙΚΕΣ ΓΡΙΠΕΣ

Χειρολαβές πόρτας με πλαστική επίστρωση

Πλαστική επικάλυψη, σε προτιμώμενο χρώμα ή RAL

Πλαστική επικάλυψη, σε προτιμώμενο χρώμα ή RAL

Πλαστική επικάλυψη, σε προτιμώμενο χρώμα ή RAL

Διατίθενται ασορτί πόμολα σε δεκαέξι προτιμώμενα χρώματα και RAL της επιλογής σας.

ΕΞΩΤΕΡΙΚΌΣ ΦΩΤΙΣΜΌΣ ΤΟΥ ΓΚΑΡΆΖ

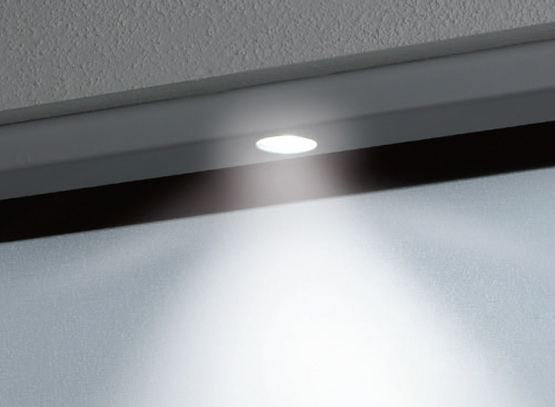

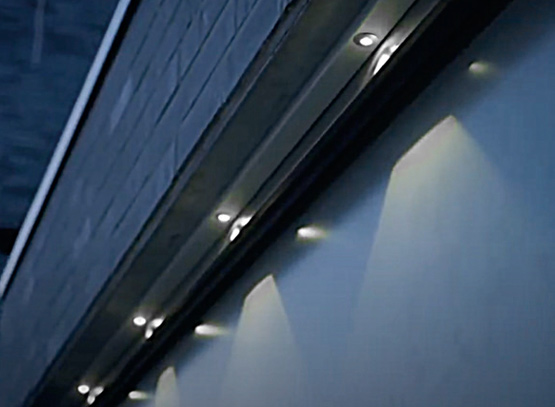

Εξωτερικός φωτισμός του γκαράζ

Για να φωτίζετε την γκαραζόπορτά σας στο σωστό φως ακόμη και μετά τη δύση του ηλίου - και να κρατάτε μακριά τα μη εξουσιοδοτημένα άτομα - σας προτείνουμε το σετ φωτισμού LED. Δημιουργεί έναν συναρπαστικό διάλογο με άλλες πηγές φωτός, π.χ. φωτιζόμενα παράθυρα, και καθορίζει το σκηνικό της συνολικής αρχιτεκτονικής του σπιτιού σας. Ανάλογα με το πλάτος της πόρτας, το κιτ φωτισμού αποτελείται από τέσσερα, έξι ή οκτώ LED, τα οποία κατανέμονται ομοιόμορφα σε όλο το πλάτος της πόρτας σε μια διαδρομή σχήματος U. Μπορούν να ελεγχθούν είτε μέσω του χειροκίνητου πομπού, τον οποίο χρησιμοποιείτε επίσης για τον χειρισμό του χειριστή σας, είτε μέσω ξεχωριστού χρονοδιακόπτη ή ενός ανιχνευτή κίνησης.

Εξοικονόμηση χώρου και ενέργειας Το επίπεδο, αλουμινένιο κιτ φωτισμού LED (40 x 20 mm) εγκαθίσταται κάτω από το υπέρθυρο του γκαράζ για εξοικονόμηση χώρου, ώστε να διατηρείται σχεδόν το πλήρες ύψος διακένου. Τα LED μεγάλης διάρκειας ζωής εξασφαλίζουν πολύ φωτεινό φωτισμό με ελάχιστη κατανάλωση ενέργειας. Ανάλογα με το πλάτος της πόρτας, οι μονάδες φωτισμού μπορούν εύκολα να κονταίνουν και στις δύο πλευρές, ώστε να επιτυγχάνεται ακριβής συμμετρικός φωτισμός της πόρτας.

Τα πλεονεκτήματά σας με μια ματιά

Ομοιόμορφη κατανομή σε όλο το πλάτος της πόρτας: 4, 6 ή 8 LED για πλάτος πόρτας έως 3.000, 4.000 ή 5.000 mm
Δυνατότητα ξεχωριστής μεταγωγής ανεξάρτητα από τη λειτουργία του χειριστή
Διαθέσιμα μήκη: 3 m, 4 m και 5 m - μπορούν να συντομευτούν εάν απαιτείται!
Η πόρτα και ο φωτισμός μπορούν να ελεγχθούν με έναν πομπό χειρός
Φωτισμός προαιρετικά με ή χωρίς κίνηση της πόρτας

Φωτεινός φωτισμός με χαμηλή κατανάλωση ενέργειας
Φωτισμός με προστασία από τις καιρικές συνθήκες
Εγκατάσταση με εξοικονόμηση χώρου κάτω από το υπέρθυρο του γκαράζ
Μεγάλη διάρκεια ζωής χάρη στην τεχνολογία LED
Συμπεριλαμβάνεται μετασχηματιστής δικτύου 230 V/12 V
Ανοδιωμένο αλουμίνιο

ΆΝΟΙΓΜΑ ΓΚΑΡΑΖΌΠΟΡΤΑΣ ΜΕ ΗΛΕΚΤΡΙΚΌ ΧΕΙΡΙΣΤΉ

Η Novoferm συνιστά την αγορά μιας γκαραζόπορτας μαζί με ένα ανοιχτήρι γκαραζόπορτας, επειδή όποιος αγοράζει σήμερα μια νέα γκαραζόπορτα δεν θέλει μόνο να φαίνεται ωραία, αλλά και να ανοίγει εύκολα. Με έναν ηλεκτρικό χειριστή, μπορείτε να αυξήσετε το επίπεδο άνεσης του γκαράζ σας με το πάτημα ενός κουμπιού και να εξαλείψετε την ταλαιπωρία - απλά κάνοντας κλικ στο ραδιοτηλεχειριστήριο ή ελέγχοντας με μια εφαρμογή.

Όλοι οι χειριστές Novoferm έχουν δοκιμαστεί σε συνδυασμό με τις πόρτες Novoferm. Αυτό εγγυάται τη μέγιστη λειτουργική αξιοπιστία και αντοχή.
Και χάρη στο πρακτικό σύστημα απελευθέρωσης έκτακτης ανάγκης, μπορείτε πάντα να μπαίνετε μέσα, ακόμη και αν διακοπεί το ρεύμα.

Επιλογή ανοιχτήριων γκαραζόπορτας

Επιλέξτε τον ηλεκτρικό χειριστή πόρτας:

Διαχειριστής ταχύτητας ^NovoPort® για τμηματικές πόρτες, πλευρική τοποθέτηση

Μηχανισμοί Novomatic για τμηματικές και άνω-κάτω πόρτες, τοποθέτηση στην οροφή

Χειριστήριο για ρολά, Πλευρική τοποθέτηση

ΑΞΕΣΟΥΆΡ ΓΙΑ ΔΊΣΚΟΥΣ

Τα σωστά αξεσουάρ αποτελούν επίσης μέρος του επιθυμητού εξοπλισμού. Επειδή οι άνθρωποι έχουν διαφορετικές επιθυμίες και επειδή οι δομικές συνθήκες μιας γκαραζόπορτας ή συρόμενης πόρτας δεν είναι πάντα οι ίδιες, προσφέρουμε μια ολοκληρωμένη σειρά αξεσουάρ με τα οποία μπορείτε να εξοπλίσετε τα συστήματά μας σύμφωνα με τις ατομικές σας απαιτήσεις.

Έλεγχος πόρτας μέσω εφαρμογής / Εύκολη ενσωμάτωση σε τυπικά συστήματα SmartHome

Αξεσουάρ για μηχανισμούς πόρτας - τηλεχειριστήρια, κουμπιά, φωτεινά εμπόδια, λωρίδες φωτός LED,...

Inspirationen

Τμηματική γκαραζόπορτα από χάλυβα σε σχεδιασμό 45 mm (EVO) ή 70 mm

Ανάγλυφο πόρτας:

Επιφάνεια: Μαύρο σατινέΧρώμα: Μικτή απόχρωση

Τμηματική γκαραζόπορτα από χάλυβα σε σχεδιασμό 45 mm (EVO)

Ανάγλυφο πόρτας:
Επιφάνεια: Ξύλινη εμφάνιση - Winchester (λεία)

Τμηματική γκαραζόπορτα από χάλυβα σε σχεδιασμό 45 mm (EVO)

Ανάγλυφο πόρτας:

Επιφάνεια: Noblesse (λείο)Χρώμα: Ανθρακί γκρι, παρόμοιο με το RAL 7016

Τμηματική γκαραζόπορτα από χάλυβα σε σχεδιασμό 45 mm (EVO) ή 70 mm

Ανάγλυφο πόρτας:

Επιφάνεια: Σατινέ γκριΧρώμα: Μικτό χρώμα

Μόνο για τμηματικές πόρτες Novoferm μεπλευρικό μηχανισμό NovoPort με ενσωματωμένο κουμπί

Τμηματική γκαραζόπορτα από χάλυβα σε σχεδιασμό 45 mm (EVO) ή 70 mm

Ανάγλυφο πόρτας:

Επιφάνεια: Σατινέ γκριΧρώμα: Μικτή απόχρωση

Τμηματική γκαραζόπορτα από χάλυβα σε σχεδιασμό 45 mm (EVO) ή 70 mm

Ανάγλυφο πόρτας:

Επιφάνεια: Σατινέ γκρι παράθυροΧρώμα: Γκρι παράθυρο, παρόμοιο με το RAL 7040Παράθυρο: με φινιστρίνια

Διατομική γκαραζόπορτα από χάλυβα σε σχεδιασμό 45 mm (EVO) mm

Ανάγλυφο πόρτας:

Χρώμα: Λευκό αλουμίνιο, παρόμοιο με το RAL 9006Παράθυρο: με φινιστρίνια (με πλαίσιο από ανοξείδωτο χάλυβα).

Τμηματική γκαραζόπορτα από χάλυβα σε σχεδιασμό 20 mm, 45 mm (EVO) ή 70 mm

Ανάγλυφο πόρτας:

Επιφάνεια: Noblesse (λείο)Χρώμα: Ανθρακί γκρι, παρόμοιο με το RAL 7016Αξεσουάρ: με λωρίδα φωτός LED για εξωτερικό φωτισμό

Τμηματική γκαραζόπορτα από χάλυβα σε σχεδιασμό 20 mm, 45 mm (EVO) ή 70 mm

Ανάγλυφο πόρτας:

Επιφάνεια: Noblesse (λείο)Χρώμα: Γκρι σχιστόλιθο, παρόμοιο με το RAL 7015

Τμηματική γκαραζόπορτα από χάλυβα σε σχεδιασμό 20 mm ή 45 mm (EVO) mm

Ανάγλυφο πόρτας:

Επιφάνεια: Woodgrain (διακριτικά σαγρέ υφή ξύλου)Χρώμα: Λευκό κυκλοφορίας, παρόμοιο με το RAL 9016

Τμηματική γκαραζόπορτα από χάλυβα σε σχεδιασμό 45 mm (EVO) ή 70 mm

Ανάγλυφο πόρτας:

Επιφάνεια: Μαύρο σατινέΧρώμα: Μικτή απόχρωση

Τμηματική γκαραζόπορτα από χάλυβα σε σχεδιασμό 45 mm (EVO) ή 70 mm

Ανάγλυφο πόρτας:

Επιφάνεια: Noblesse (λείο)Χρώμα: Ανθρακί γκρι, παρόμοιο με το RAL 7016

Τμηματική γκαραζόπορτα από χάλυβα σε σχεδιασμό 20 ή 45 mm (EVO)

Ανάγλυφο πόρτας:

Επιφάνεια: Woodgrain (διακριτικά σαγρέ υφή ξύλου)Χρώμα: Γκρι παραθύρου, παρόμοιο με το RAL 7040

Διατομική γκαραζόπορτα από χάλυβα σε σχεδιασμό 45 mm (EVO) mm

Ανάγλυφο πόρτας:

Επιφάνεια: Woodgrain (διακριτικά σαγρέ υφή ξύλου)Χρώμα αριστερής πόρτας: Traffic white, παρόμοιο με RAL 9016Χρώμα δεξιάς πόρτας: Steel blue, παρόμοιο με RAL 9011

Τμηματική γκαραζόπορτα από χάλυβα σε σχεδιασμό 20, 45 mm (EVO) ή 70 mm

Ανάγλυφο πόρτας:

Επιφάνεια: Noblesse (λεία)Χρώμα: Γκρι αλουμίνιο, παρόμοιο με το RAL 9007

Τμηματική γκαραζόπορτα από χάλυβα σε σχεδιασμό 45 mm (EVO) ή 70 mm

Ανάγλυφο πόρτας:

Επιφάνεια: Σατινέ σκούρο γκριΧρώμα: Ανθρακί γκρι, παρόμοιο με το RAL 7016

Διατομική γκαραζόπορτα από χάλυβα σε σχεδιασμό 45 mm (EVO)

Ανάγλυφο πόρτας:

Επιφάνεια: Σατινέ σκούρο γκριΧρώμα: Ανθρακί γκρι, παρόμοιο με το RAL 7016

Τμηματική γκαραζόπορτα από χάλυβα σε σχεδιασμό 20 mm ή 45 mm (EVO)

ΤΕΧΝΟΛΟΓΊΑ ΚΑΙ ΛΕΠΤΟΜΈΡΕΙΕΣ

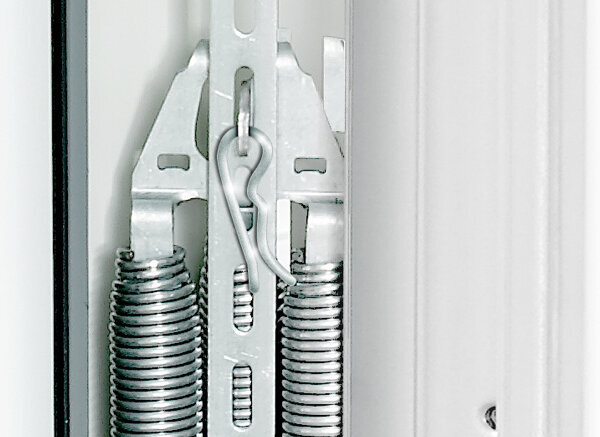

Κάθετο ελατήριο τάσης

Οι τμηματικές γκαραζόπορτες μας iso 20 με σύστημα κατακόρυφων ελατηρίων τάσης είναι εξοπλισμένες με πολλαπλά συγκροτήματα ελατηρίων τάσης ασφαλείας.

Οι τμηματικές γκαραζόπορτες είναι εξοπλισμένες με σταθερά συγκροτήματα πολλαπλών ελατηρίων τάσης.
Τα ελατήρια ρυθμίζονται στο άνω άκρο του συγκροτήματος ελατηρίων.
Τα κατακόρυφα ελατήρια τάνυσης επιτρέπουν επίσης χαμηλότερο βάθος εγκατάστασης και προσφέρουν νέες δυνατότητες όπου ο χώρος είναι περιορισμένος.

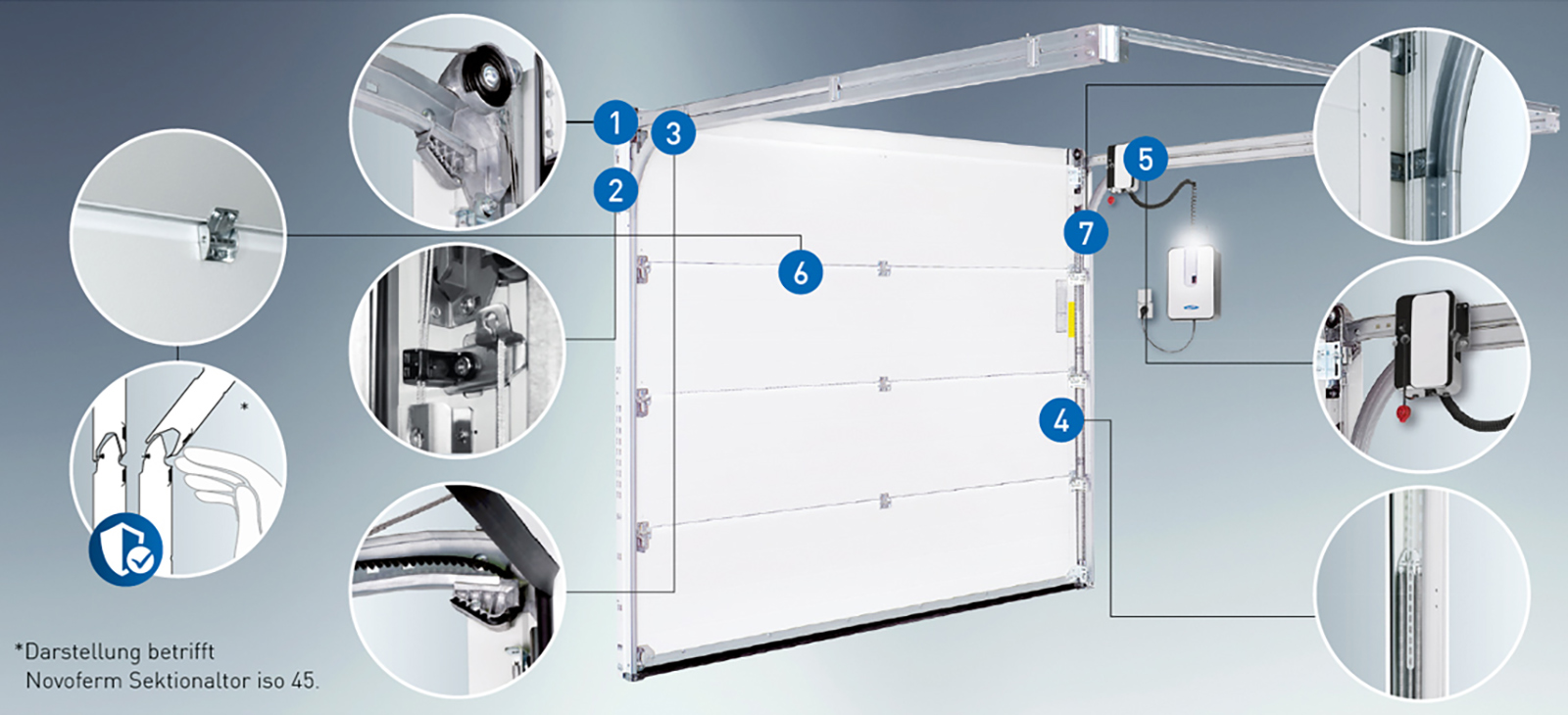

Λεπτομέρειες του ελατηρίου κατακόρυφης τάσης

Οι τμηματικές γκαραζόπορτες ISO 20 και ISO 45 με πλάτος έως 3.000 mm και ύψος 2.500 mm (απλή) ή 2.750 mm (Woodgrain) διατίθενται με σύστημα κάθετων ελατηρίων. Με το ISO 70, αυτό είναι εφικτό μόνο μέχρι 3.000 mm (πλάτος) και 2.375 mm (ύψος).
Με πλάτος στοπ μόλις 80 mm ανά πλευρά, αυτές οι πόρτες είναι επίσης ιδανικές για έργα ανακαίνισης.

(1) ΡΟΛΛΟΙ ΑΠΟΚΛΙΣΗΣ ΜΕ ΠΡΟΣΤΑΣΙΑ ΕΙΣΟΔΟΥ Τα χαλύβδινα καλώδια διέρχονται κάθετα μέσα στο γωνιακό πλαίσιο μέσω ρουλεμάν που είναι τοποθετημένα σε κυλίνδρους εκτροπής με υποδοχές τροχαλιών σχήματος U. Έτσι εξοικονομείται χώρος σε ύψος, σε αντίθεση με το στρεπτικό ελατήριο μπροστά.

(2) ΧΑΡΑΚΤΗΡΑΣ ΣΥΡΜΑΤΟΣ Ο υποδοχέας συρματόσχοινων εξασφαλίζει ασφαλή διαδρομή των συρματόσχοινων στο γωνιακό πλαίσιο, χωρίς τα συρματόσχοινα να αγγίζουν το μονωμένο τμήμα. Ο οδηγός φύλλου πόρτας εγγυάται τη βέλτιστη θέση κλεισίματος του φύλλου πόρτας.

(3) ΕΝΣΩΜΑΤΩΜΕΝΗ ΣΤΕΡΕΩΣΗ ΟΔΟΝΤΩΜΕΝΟΥ ΙΜΠΟΥ Το τελικό κομμάτι του καλουπιού περιλαμβάνει μια ασφαλή στερέωση για τον οδοντωτό ιμάντα^NovoPort® που δεν χρειάζεται συντήρηση.

(4) ΠΟΛΛΑΠΛΕΣ ΠΑΚΕΤΕΣ ΕΛΑΤΗΡΙΩΝ ΤΑΣΗΣ Για πόρτες με ελατήριο τάσης: Το ελατήριο ρυθμίζεται στο πάνω μέρος του πακέτου ελατηρίων. Τα ελατήρια κατακόρυφης προέκτασης επιτρέπουν χαμηλό βάθος τοποθέτησης και απαιτούν μικρό χώρο.

(5) ^NOVOPORT® - ΜΟΝΑΔΙΚΟ & ΕΥΕΛΙΚΤΟ Το σύστημα χειριστή^NovoPort® εξασφαλίζει μέγιστη ευκολία κατά τη λειτουργία και την εγκατάσταση. Ο κινητήρας δεν είναι στερεωμένος στην οροφή όπως οι συμβατικοί μηχανισμοί, αλλά ενσωματώνεται απλά στο πλευρικό διάδρομο της πόρτας - δεξιά ή αριστερά, ανάλογα με τις δομικές συνθήκες.

(6) ΠΡΟΣΤΑΣΙΑ ΤΣΙΜΠΩΜΑΤΩΝ ΔΑΚΤΥΛΩΝ Ο σχεδιασμός των τμημάτων και των μεντεσέδων αποτρέπει εξαρχής τα σημεία τσίμπησης στο φύλλο της πόρτας - από το εσωτερικό και το εξωτερικό.

(7) ΠΡΟΣΤΑΣΙΑ ΤΗΣ ΕΙΣΟΔΟΥ ΚΑΙ ΟΔΗΓΟΣ ΤΟΥ ΕΣΩΤΕΡΙΚΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Τα γωνιακά πλαίσια εμποδίζουν σε μεγάλο βαθμό τα δάχτυλα να φτάσουν ανάμεσα στο φύλλο της πόρτας και το πλαίσιο. Τα εσωτερικά καλώδια ανάρτησης ελαχιστοποιούν τον κίνδυνο τραυματισμού και εξασφαλίζουν τη μέγιστη λειτουργική ασφάλεια.

ΣΗΜΑΝΤΙΚΑ ΣΤΟΙΧΕΙΑ

Απλή εγκατάσταση με χαμηλό συνολικό ύψος
Απλή ρύθμιση του ελατηρίου
Μικρότερες οριζόντιες ράγες (λιγότερος απαιτούμενος χώρος)
Γρήγορη και εύκολη εγκατάσταση του NovoPort®
Χαμηλή απαίτηση υπέρθυρου ως στάνταρ
Αποκτάτε επίσης το σύστημα κατακόρυφου ελατηρίου τάσης για τμηματικές πόρτες ISO 45 και ISO 70 σε χαμηλότερη τιμή σε σύγκριση με την παραλλαγή με ελατήριο στρέψης

ΎΨΗ ΔΙΑΤΟΜΏΝ

ΎΨΗ ΔΙΑΤΟΜΏΝ ΤΎΠΟΥ ISO 20, ISO 45 ΚΑΙ ISO 70 - ΔΙΑΣΤΆΣΕΙΣ ΚΑΙ ΔΙΑΊΡΕΣΗ ΔΙΑΤΟΜΏΝ

Κατασκευή- κατεύθυνση- ύψος	Αριθμός Τμημάτων	Ύψη τομών (τυπική διαίρεση)						Απόσταση ράβδων
Κατασκευή- κατεύθυνση- ύψος	Αριθμός Τμημάτων	Διατομή δαπέδου	Διατομή κλειδαριάς	Κεντρικό τμήμα 1	Κεντρικό τμήμα 2	Κεντρικό τμήμα 3	Τμήμα κεφαλής	Κλίμακα - δεξιά χάντρα	Μεγάλη χάντρα
3125	6	525	525	525	525	500	500	131/ 125	263/ 250
3000	6	500	500	500	500	500	500	125	250
2875	6	500	500	500	450	450	450	125/ 113	250/ 225
2750	6	500	450	450	450	450	450	125/ 113	250/ 225
2625	5	525	525	525	525		525	131	263
2500	5	500	500	500	500		500	125	250
2375	5	500	500	450	450		450	125/ 113	250/ 225
2250	5	450	450	450	450		450	113	225
2175	5	450	450	450	450		450*	113	225
2125	4	525	525	525			525	131	263
2075	4	525	525	500			500	131/ 125	263/ 250
2050	4	525	525	500			500	131/ 125	263/ 250
2000	4	500	500	500			500	125	250
1925	4	500	500	450			450	125/ 113	250/ 225
1875	4	500	450	450			450	125/ 113	250/ 225

ΤΥΠΟΠΟΙΗΜΈΝΑ ΜΕΓΈΘΗ - ΚΑΤΑΚΌΡΥΦΟ ΕΛΑΤΉΡΙΟ ΤΆΣΗΣ

ΤΥΠΟΠΟΙΗΜΈΝΑ ΜΕΓΈΘΗ - ΚΑΤΑΚΌΡΥΦΟ ΕΛΑΤΉΡΙΟ ΤΆΣΗΣ (ΟΡΙΖΌΝΤΙΑ ΧΆΝΤΡΑ, ΜΕΓΆΛΗ ΧΆΝΤΡΑ, ΜΕΓΆΛΟ ΈΛΑΣΜΑ (ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΈΝΗΣ ΤΗΣ MICROLINE), ΕΜΦΆΝΙΣΗ ΚΑΣΈΤΑΣ)

Τυποποιημένο μέγεθος
Μέγεθος παραγγελίας (BMR) Πλάτος x ύψος	Μέγιστη διάσταση ανοίγματος τοίχου/ διάσταση ανοίγματος γκαράζ Πλάτος x ύψος	Εξωτερική διάσταση πλαισίου (RAM) Πλάτος x ύψος	Εσωτερική διάσταση γκαράζ (GIB *(ελάχ.) (οπ.)**	Βάθος εγκατάστασης (EBT)	Ύψος οροφής (DH) (ελάχ.) Χειροκίνητη λειτουργία/ NovoPort®	Ελεύθερο ύψος (LDH)
Μέγεθος παραγγελίας (BMR) Πλάτος x ύψος		Εξωτερική διάσταση πλαισίου (RAM) Πλάτος x ύψος	Εσωτερική διάσταση γκαράζ (GIB *(ελάχ.) (οπ.)**	Βάθος εγκατάστασης (EBT)		Χειροκίνητη λειτουργία (με σφιγκτήρα)	Μονάδα κίνησης
2250 x 1875	2340 x 1965	2402 x 1985	2410 (2500)	2495	1990	1825	1875
2250 x 2000	2340 x 2090	2402 x 2110	2410 (2500)	2620	2115	1950	2000
2250 x 2125	2340 x 2215	2402 x 2235	2410 (2500)	2745	2240	2075	2125
2375 x 1875	2465 x 1965	2527 x 1985	2535 (2625)	2495	1990	1825	1875
2375 x 2000	2465 x 2090	2527 x 2110	2535 (2625)	2620	2115	1950	2000
2375 x 2075	2465 x 2165	2527 x 2185	2535 (2625)	2695	2190	2025	2075
2375 x 2125	2465 x 2215	2527 x 2235	2535 (2625)	2745	2240	2075	2125
2375 x 2250	2465 x 2340	2527 x 2360	2535 (2625)	2870	2365	2200	2250
2375 x 2375	2465 x 2465	2527 x 2485	2535 (2625)	2995	2490	2325	2375
2500 x 1875	2590 x 1965	2652 x 1985	2660 (2750)	2495	1990	1825	1875
2500 x 2000	2590 x 2090	2652 x 2110	2660 (2750)	2620	2115	1950	2000
2500 x 2075	2590 x 2165	2652 x 2185	2660 (2750)	2695	2190	2025	2075
2500 x 2125	2590 x 2215	2652 x 2235	2660 (2750)	2745	2240	2075	2125
2500 x 2250	2590 x 2340	2652 x 2360	2660 (2750)	2870	2365	2200	2250
2500 x 2375	2590 x 2465	2652 x 2485	2660 (2750)	2995	2490	2325	2375
2500 x 2500	2590 x 2590	2652 x 2610	2660 (2750)	3120	2615	2450	2500
2500 x 2750	2590 x 2840	2652 x 2860	2660 (2750)	3370	2865	2700	2750
2625 x 2125	2715 x 2215	2777 x 2235	2785 (2875)	2745	2240	2075	2125
2750 x 2000	2840 x 2090	2902 x 2110	2910 (3000)	2620	2115	1950	2000
2750 x 2125	2840 x 2215	2902 x 2235	2910 (3000)	2745	2240	2075	2125
3000 x 2000	3090 x 2090	3152 x 2110	3160 (3250)	2620	2115	1950	2000
3000 x 2125	3090 x 2215	3152 x 2235	3160 (3250)	2745	2240	2075	2125
3000 x 2250	3090 x 2340	3152 x 2360	3160 (3250)	2870	2365	2200	2250
3000 x 2375	3090 x 2465	3152 x 2485	3160 (3250)	2995	2490	2325	2375
3000 x 2500	3090 x 2590	3152 x 2610	3160 (3250)	3120	2615	2450	2500
Ισχύει για οριζόντια διαγράμμιση (Woodgrain), μεγάλη διαγράμμιση (Woodgrain), μεγάλη περσίδα (Glatt) *Όταν χρησιμοποιείται σετ πλαισίου αλουμινίου ή βοηθήματα εγκατάστασης (άγκυρα S, μεταβλητή άγκυρα πλαισίου): απαιτούνται 90 mm ανά πλευρά (GIB = BRB + 180 mm).

ΜΕΓΈΘΗ ΑΝΑΚΑΊΝΙΣΗΣ - ΜΕΊΩΣΗ ΤΟΥ ΔΕΞΙΟΎ ΕΛΑΤΗΡΊΟΥ ΤΆΣΗΣ

μεγέθη ανακαίνισης κατά την αντικατάσταση μιας τμηματικής πόρτας με μια πόρτα up-and-over

Με υπάρχουσα πόρτα up-and-over Novoferm K®/ ανταγωνιστικές μάρκες			Νέο μέγεθος ανακαίνισης
Μέγεθος παραγγελίας (BMR)	Εξωτερική διάσταση πλαισίου (RAM)	Καθαρότητα Ύψος διακένου (LDH)	Διάσταση παραγγελίας (BMR)	Μέγιστο διάσταση ανοίγματος τοίχου/ Διάσταση ανοίγματος γκαράζ	Εξωτερική διάσταση πλαισίου (RAM)	Εσωτερικές διαστάσεις γκαράζ (GIB)	Βάθος εγκατάστασης (EBT)	Ύψος οροφής (DH)	Ελεύθερο ύψος (LDH)
Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	Πλάτος x ύψος	*(ελάχ.) (οπ.)**	Βάθος εγκατάστασης (EBT)	(ελάχ.) Χειροκίνητη λειτουργία/ NovoPort®	Χειροκίνητη λειτουργία (με σφιγκτήρα)	Μονάδα κίνησης
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2035	2350 (2440)	2545	2040	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2160	2350 (2440)	2670	2165	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2035	2475 (2565)	2545	2040	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2160	2475 (2565)	2670	2165	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2285	2475 (2565)	2795	2290	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2035	2600 (2690)	2545	2040	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2160	2600 (2690)	2670	2165	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2285	2600 (2690)	2795	2290	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2160	3100 (3190)	2670	2165	2000	2050
*Όταν χρησιμοποιείται σετ πλαισίου αλουμινίου ή βοηθήματα τοποθέτησης (άγκυρα S, μεταβλητή άγκυρα πλαισίου): απαιτούνται 90 mm ανά πλευρά (GIB = BRB + 180 mm).

Montage

Πώς μπορώ να εγκαταστήσω τις τμηματικές πόρτες Novoferm;

Το ακόλουθο βίντεο παρουσιάζει βήμα προς βήμα την εγκατάσταση των τμηματικών θυρών Novoferm. Τα βίντεο προορίζονται μόνο ως συμπλήρωμα των οδηγιών εγκατάστασης, λειτουργίας και συντήρησης. Δεν αντικαθιστούν την επαγγελματική εγκατάσταση από εξειδικευμένο και καταρτισμένο εξειδικευμένο προσωπικό.

ΕΓΚΑΤΆΣΤΑΣΗ ΑΥΤΌΜΑΤΗΣ ΤΜΗΜΑΤΙΚΉΣ ΠΌΡΤΑΣ

Κάντε κλικ στο κινούμενο σχέδιο στα αριστερά για να δείτε την εγκατάσταση μιας τμηματικής γκαραζόπορτας Novoferm με το παράδειγμα του τύπου ISO 45 με τον μηχανισμό Novomatic 563 S με κάθετο ελατήριο τάσης και τα πλεονεκτήματα σε μια οπτικά ελκυστική μορφή.

Αναλυτικά κινούμενα σχέδια/βίντεο σχετικά με τα πλεονεκτήματα, την εγκατάσταση και τον προγραμματισμό των τμηματικών γκαραζόπορτων Novoferm μπορείτε να βρείτε στο κανάλι Novoferm στο YouTube:
https://www.youtube.com/NovofermVideos

Έχουμε προκαλέσει το ενδιαφέρον σας;

Η Novoferm συνεργάζεται με ένα ευρύ δίκτυο εξειδικευμένων αντιπροσώπων στη Γερμανία - στη γειτονιά σας. Οι εξουσιοδοτημένοι ειδικοί αντιπρόσωποι της Novoferm παρέχουν επαγγελματικές συμβουλές, πωλήσεις, μετρήσεις, εγκατάσταση, αποσυναρμολόγηση και φιλική προς το περιβάλλον διάθεση των προϊόντων μας σε ανταγωνιστικές τιμές all-inclusive.

Θα χαρούμε να σας βοηθήσουμε.

Επικοινωνήστε μαζί μας Ζητήστε προσφορά Παραγγελία φυλλαδίου Αίτηση εγγράφων σχεδιασμού

Θα θέλατε λίγο περισσότερο;

Evolution premium τμηματικές πόρτες

Έχετε τις υψηλότερες απαιτήσεις;
Θέλετε πάντα να παίρνετε το καλύτερο απ' όλα; Με τηντμηματική πόρτα Evolution premium, αυτό ακριβώς θα έχετε: η νέα πόρτα σας προσφέρει μέγιστη ενεργειακή απόδοση, ασφάλεια, ποιότητα και τη μεγαλύτερη δυνατή επιλογή φινιρισμάτων και χρωμάτων σε ένα πακέτο που σας κάνει ευτυχισμένους. Παρουσιάζουμε αναλυτικά την τμηματική πόρτα Evolution premium με μόνωση 45 mm και θερμοδιακοπή: με όλες τις λεπτομέρειες, τα πλεονεκτήματα και τις επιλογές σχεδιασμού.

Premium τμηματική πόρτα iso 45 Evolution
