Θύρες πυρασφάλειας NovoPorta Plano
Θύρες πυρασφάλειας με χωνευτή τοποθέτηση για εξελιγμένη αρχιτεκτονική

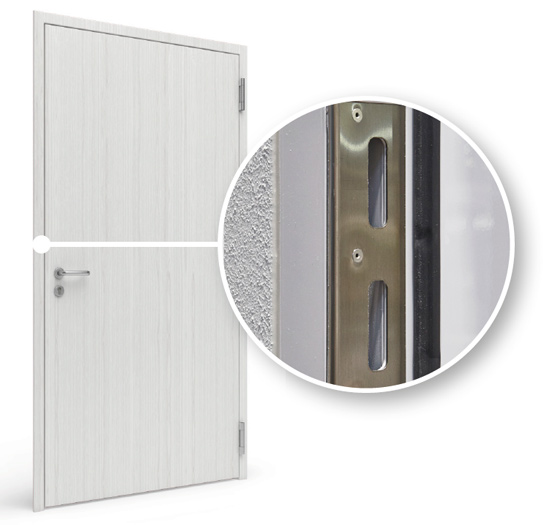

Novoferm Πυράντοχες πόρτες Οι πόρτες NovoPorta Plano με χωνευτά φύλλα πόρτας διατίθενται σε κατηγορία πυροπροστασίας T30 (EI2 30) για εσωτερική χρήση.

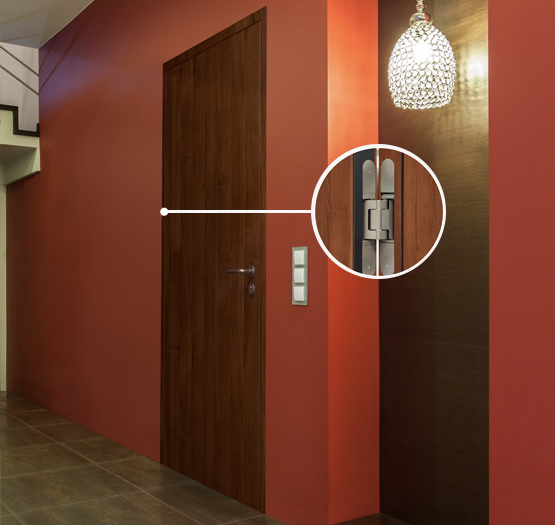

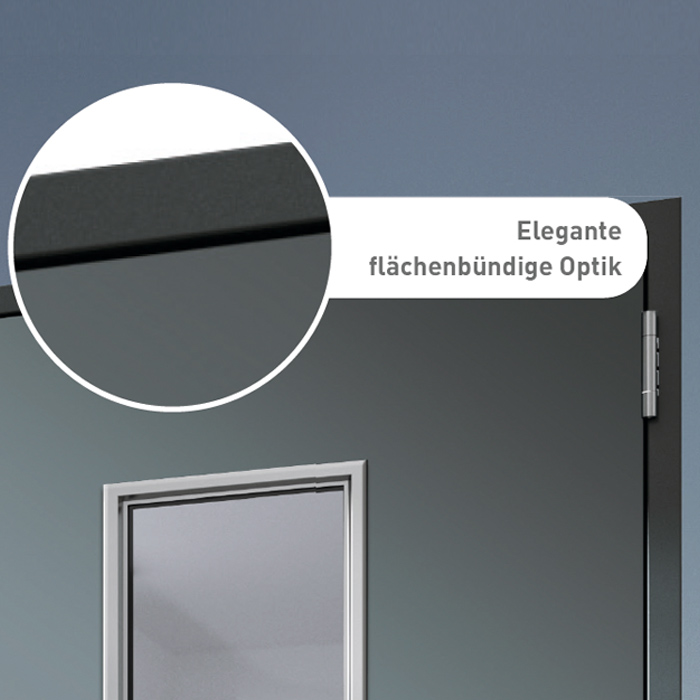

Κομψή, χωνευτή εμφάνιση Η σχεδιαστική πολυλειτουργική πόρτα NovoPorta Plano αναδεικνύει ιδιαίτερα την εκλεπτυσμένη αρχιτεκτονική. Με τη μονάδα χωνευτής τοποθέτησης, η πόρτα τοποθετείται στο ίδιο επίπεδο με το πλαίσιο στον τοίχο. (Με μια φαλτσογωνική πόρτα, από την άλλη πλευρά, το φύλλο της πόρτας στηρίζεται στην κάσα).
Οι χαλύβδινες πόρτες NovoPorta Planoυψηλής λειτουργικότητας με χωνευτό σχεδιασμό διατίθενται ως πόρτες πυρασφάλειας (EI2 30), πόρτες προστασίας από τον καπνό, πόρτες ασφαλείας (RC 2), πόρτες ηχομόνωσης (έως RW = 42 dB) και πόρτες πολλαπλών χρήσεων - για ομοιόμορφη εμφάνιση της πόρτας σε όλο το κτίριο.
Πολλά πλεονεκτήματα εγκατάστασης Με τη σειρά θυρών, μπορείτε να επιλέξετε από πολλές γρήγορες, εύκολες και καθαρές μεθόδους εγκατάστασης και επιλογές για την πλήρωση του πλαισίου (εγκατάσταση με βίδες, πλήρωση με αφρό πυροπροστασίας, χαλαρό ορυκτοβάμβακα, ....).
Σύγκριση και ιδιότητες πόρτας
Σύγκριση των θυρών πυρασφάλειας NovoPorta Plano
| Ονομασία πόρτας | Butt-entry | T30 (EI2 30) | EI2 60 | T90 (EI2 90) | RS | Ηχομονωτικό | RC2 | RC3 | Θερμομονωτικό |
T30-1/EI230-1 Plano Πόρτα 1-φύλλο | - | - | - | - | - | - | - | ||
T30-2/EI2 30-2 Plano Πόρτα 2φυλλη | - | - | - | - | - | - | - |
ΛΕΠΤΟΜΈΡΕΙΕΣ ZUR NOVOPORTA PLANO T30 (EI 30)
ΛΕΠΤΟΜΈΡΕΙΕΣ ZUR NOVOPORTA PLANO T30 (EI2 30)
Εξαρτήματα: μεντεσέδες τρισδιάστατης ρυθμιζόμενης κατασκευής 3 τμημάτων με έδρανα ρουλεμάν στο βασικό εξοπλισμό. Δύο μεντεσέδες ανά φύλλο (> 2.500 mm ύψος BRM τρεις μεντεσέδες) σε στάνταρ λευκή βαφή παρόμοια με RAL 9016- προαιρετικά διατίθεται και σε ανοξείδωτο χάλυβα. Δύο πείροι ασφάλισης ανά φύλλο πόρτας. Ανταλλάξιμη κυλινδρική κλειδαριά προφίλ με πρόσοψη από ανοξείδωτο χάλυβα με μαύρο στρογγυλό σετ μοχλού με στρογγυλά ρόδακα. Κύλινδρος προφίλ επί τόπου (μήκος 90 mm, 45/45 mm). Μονόφυλλες πόρτες με θυροκλείδωμα καναλιού ολίσθησης Novoferm NFGS 55 στην πλευρά των μεντεσέδων ως στάνταρ (> 1.250 mm πλάτος BRM με θυροκλείδωμα καναλιού ολίσθησης Geze TS 5000).
Επιπλέον για δίφυλλες πόρτες: Geze TS 5000 ISM ή Dorma TS 93 GSR με συρόμενο κανάλι συρταρωτής με ενσωματωμένο έλεγχο ακολουθίας κλεισίματος. Χωνευτό κεντρικό στοπ με κεντρική φαλτσοσφραγίδα. Ανενεργό φύλλο με μπουλόνι κίνησης φάλτσο, ασφάλιση προς τα πάνω (προαιρετικά επίσης με ασφάλιση προς τα πάνω και προς τα κάτω).
Κορνίζες: Στάνταρ γωνιακή κορνίζα με προφίλ τρίπλευρης στεγανοποίησης, πάχους 2 mm, πλάτος καγκελόπορτας 50 mm, προαιρετική περιμετρική κορνίζα, προφίλ περιμετρικής κορνίζας 2240B δύο τμημάτων, αντικριστή κορνίζα και κορνίζες μπλοκ για σύνδεση στο ίδιο επίπεδο με τον τοίχο.
Κατώφλια: Τυπικό A στο ίδιο επίπεδο με το δάπεδο, προαιρετικά B3 με τετράπλευρο περιμετρικό πλαίσιο ή C2 με κάτω στοπ ή κατώφλια στεγανοποίησης RS1 με δυνατότητα υποβιβασμού της στεγανοποίησης του δαπέδου, διπλό κατώφλι RS1 ή κατώφλι καμπούρας RS2 με στεγανοποίηση υπερπήδησης.
Επιφάνειες: Φύλλο πόρτας και πλαίσιο γαλβανισμένα και ασταρωμένα (με βαφή πούδρας) παρόμοια με RAL 9016. Φύλλο πόρτας και πλαίσιο διατίθενται επίσης προαιρετικά με επιφάνεια Novoferm Design.
ΚΑΤΌΠΙΝ ΑΙΤΉΜΑΤΟΣ ΕΠΊΣΗΣ ΜΕ:
- Άνω τμήμα - πλήρες φύλλο ή τζάμι
- Πυράντοχα τζάμια
- Προστασία από καπνό σύμφωνα με το DIN 18095 ή το EN 1634-3 με κατώτατο κατώφλι που μπορεί να κατεβεί (RS1) ή κατώφλι ακμής με υπερπήδηση (RS2).
- Ηχομονωτικό - δοκιμασμένο σύμφωνα με το DIN EN ISO 140-3, εκτιμημένο σύμφωνα με το DIN EN ISO 717-1 (εργαστηριακή τιμή για πλήρες φύλλο και κατώφλι RS1 - για μονόφυλλα στοιχεία 35 dB RW,P, για δίφυλλα στοιχεία 33 dB RW,P)
- Ανθεκτικό σε διάρρηξη RC2 (WK2) - δοκιμασμένο και στις δύο πλευρές σύμφωνα με το DIN EN 1627 - μονόφυλλο έως BR 1.375 x 2.750 mm, δίφυλλο έως BR 2.500 x 2.500 mm
Highlights Πολυλειτουργικές πόρτες από χάλυβα
Αυτό το κινούμενο σχέδιο δείχνει τα κυριότερα σημεία και τις δυνατότητες του πολυλειτουργικού Novofermχαλύβδινες πόρτεςπαρουσιάζονται σε μια οπτικά ελκυστική και συμπυκνωμένη μορφή.
Μπορείτε να βρείτε περαιτέρω κινούμενα σχέδια στη διεύθυνση
Τα πλεονεκτήματά σας με μια ματιά
- Θύρες πυρασφάλειας μονόφυλλες και δίφυλλες χαλύβδινες για εσωτερική χρήση
- Πυράντοχες δοκιμασμένες σύμφωνα με το DIN EN 1634-1 και εγκεκριμένες από τις οικοδομικές αρχές σύμφωνα με το DIN 4102
- Φύλλο πόρτας με χωνευτή τοποθέτηση, πάχος 64 mm, πάχος φύλλου 1,0 mm
- Φύλλο πόρτας και πλαίσιο γαλβανισμένα και ασταρωμένα (με βαφή πούδρας) παρόμοια με RAL 9016
Εξοπλισμός
ΕΠΙΦΆΝΕΙΕΣ ΚΑΙ ΣΧΈΔΙΑ
ΕΠΙΦΆΝΕΙΕΣ ΚΑΙ ΣΧΈΔΙΑ
ΕΛΚΥΣΤΙΚΌΣ ΣΧΕΔΙΑΣΜΌΣ ΜΕ ΠΡΟΤΡΟΠΉ
ΙΔΑΝΙΚΌ ΓΙΑ ΕΠΙΧΕΙΡΉΣΕΙΣ, ΛΌΜΠΙ, ΣΑΛΌΝΙ.
Συνεχώς απλή στη σχεδιαστική της γλώσσα: αυτή η ιδέα πόρτας σας προσκαλεί να εξοπλίσετε την ελκυστική αρχιτεκτονική με ασφαλή τεχνολογία - π.χ. σε εμπορικά κτίρια, σε υψηλής ποιότητας περιβάλλοντα γραφείων και ιατρείων, καθώς και στον τομέα των ξενοδοχείων ή της εστίασης, σε νέες κατασκευές και ανακαινίσεις.

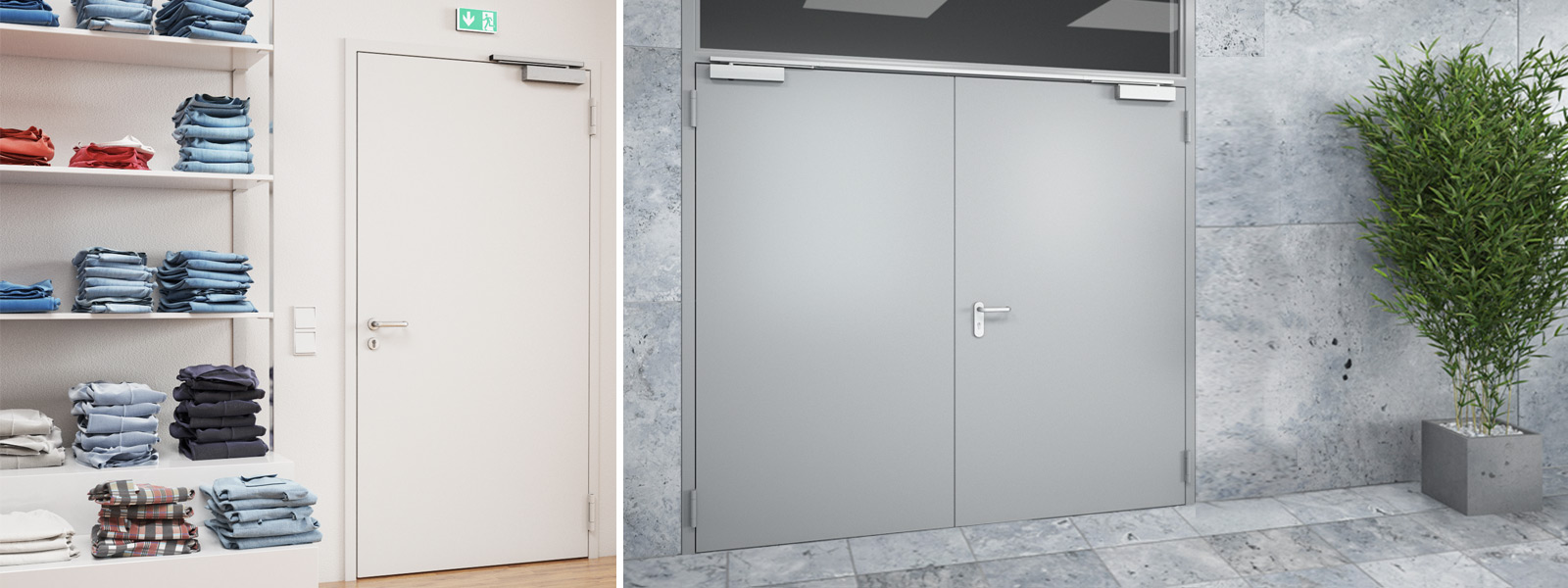

Η NovoPorta Plano διατίθεται σε μονόφυλλη και δίφυλλη έκδοση σε προσαρμόσιμα μεγέθη έως 2.500 x 2.500 mm. Καθώς οι σύγχρονες πόρτες δεν πρέπει να είναι μόνο τεχνικά εξελιγμένες και ιδιαίτερα ασφαλείς, αλλά και να ανταποκρίνονται σε υψηλά πρότυπα σχεδιασμού, για την Plano διατίθεται μεγάλη ποικιλία επιφανειών, χρωμάτων και επιλογών εξοπλισμού.

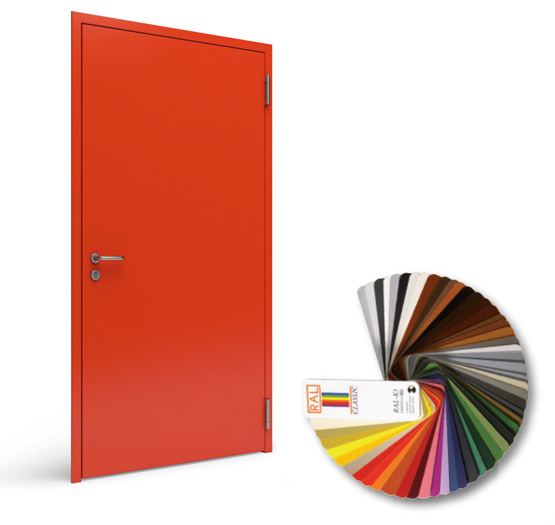

ΤΟ ΧΡΏΜΑ ΠΡΟΚΑΛΕΊ ΣΥΝΑΙΣΘΉΜΑΤΑ
Το NovoPorta Plano δεν θέτει όρια, ανοίγει νέα δημιουργικά περιθώρια. Το καθαρό λευκό βασικό φινίρισμα με επίστρωση σκόνης είναι εξίσου δημοφιλές με τις σχεδόν απεριόριστες χρωματικές σειρές RAL, DB, NCS και τα επτά διαθέσιμα σούπερ διακοσμητικά ξύλινα φινιρίσματα. Αυτό σημαίνει ότι ένα NovoPorta Plano μπορεί να ακολουθήσει τις προδιαγραφές του εταιρικού σχεδίου και πρακτικά οποιαδήποτε χρωματική φιλοσοφία. Ή απλώς απευθύνεται στους ανθρώπους που ζουν μαζί του.
Και επειδή μια πόρτα έχει πάντα δύο πλευρές, και οι δύο μπορούν να διαφέρουν στο χρώμα, όπως ακριβώς το φύλλο της πόρτας, η κάσα ή οι μεντεσέδες.
Ζήτω η ποικιλία!
ΣΧΈΔΙΑ ΠΟΥ ΞΕΧΩΡΊΖΟΥΝ Ή ΣΥΝΔΥΆΖΟΝΤΑΙ
Εκείνοι για τους οποίους ένα απλό χρώμα προσφέρει πολύ λίγο σχεδιασμό μπορούν να επιλέξουν από έναν μεγάλο αριθμό μεμβρανών με μεγάλη ποικιλία σχεδίων. Αλλά η χρωματική ιδέα NovoPorta Plano δεν τελειώνει εδώ: η πόρτα διατίθεται επίσης σε προσαρμοσμένο σχέδιο - τόσο ατομικό όσο και οι ιδέες του πελάτη.
Όλες οι μεμβράνες είναι ανθεκτικές στο φως και στιβαρές. Η ματ ή γυαλιστερή λάκα στεγανοποίησης παρέχει αποτελεσματική προστασία από τις παγίδες της καθημερινής ζωής.
Η σωστή λύση για κάθε περιβάλλον: Προσφέρουμε μια ευρεία γκάμα ελκυστικών σχεδίων με ματ (M) ή γυαλιστερό (H) φινίρισμα από διάφανη λάκα.
GLAZING
GLAZING
Η επιλογή των υαλοπινάκων επηρεάζει σημαντικά το οπτικό αποτέλεσμα μιας πόρτας, αλλά συνάδει επίσης όλο και περισσότερο με τις αυξανόμενες απαιτήσεις ενεργειακής απόδοσης. Σήμερα, είμαστε ο μόνος κατασκευαστής που προσφέρει αποκλειστικά υαλοπίνακες ISO με σημαντικά βελτιωμένους συντελεστές μεταφοράς θερμότηταςUg 1,1 έως 1,3 W/(m2K) για τα σχέδια θυρών πολλαπλών χρήσεων Premio και Plano, ανάλογα με τον τύπο γυαλιού που επιλέγεται σύμφωνα με το DIN EN ISO 10077-1.
Ανάλογα με τη διαμόρφωση, μπορείτε να επιλέξετε τη NovoPorta Premio MZ με τους ακόλουθους τύπους υαλοπινάκων (βλ. πίνακα): Στάνταρ και ειδικοί υαλοπίνακες ως γυαλί ISO με ιδιαίτερα χαμηλούς συντελεστές μεταφοράς θερμότητας σύμφωνα με το πρότυπο EN ISO 10077-1. Φυσικά διατίθεται και ως γυαλί ασφαλείας σε γυαλί ασφαλείας με απανωτές στρώσεις ή γυαλί ασφαλείας με σκληρυμένο υλικό.
Επιπλέον, διακοσμητικά τζάμια σε δομή float glass, σε τρία διαφορετικά σχέδια:Mastercarré, Masterligne και γυαλί παγωμένο (βλέπε εικόνες παρακάτω) για εξατομικευμένο σχεδιασμό. Αυτά διαχέουν το φως σε διαφορετικές διαβαθμίσεις και προστατεύουν έτσι από αδιάκριτες ματιές.
| Τύποι γυαλιού NovoPorta Plano και Premio Τύποι κατασκευής MZ |
|
|
|---|---|---|
| Με γυαλί ISO 24 mm float διαφανές γυαλί (τυποποιημένο γυαλί)* | - | - |
| Με γυαλί ISO VSG / VSG 24 mm (τυποποιημένο γυαλί) | - | - |

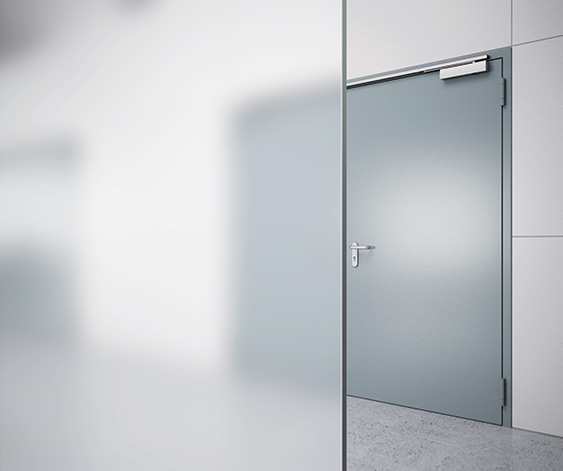

| Με γυαλί ISO VSG / VSG 24 mm με ματ μεμβράνη (τυποποιημένο γυαλί) | - | - |

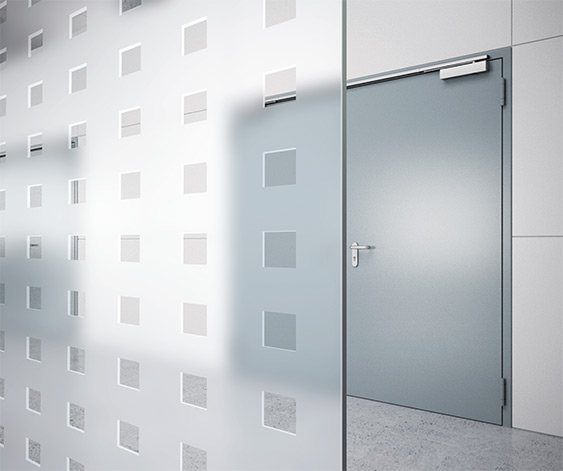

| Με γυαλί ISO 24 mm float γυαλί με μοτίβο λευκό / Mastercarré* | - | - |

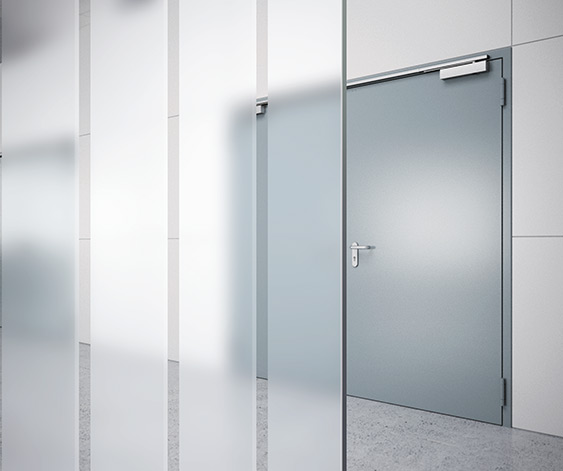

| Με γυαλί ISO 24 mm float γυαλί με σχέδια, λευκό / Masterligne* | - | - |
| Με γυαλί ISO ESG / ESG 24 mm | - | - |
| Άλλοι ειδικοί τύποι γυαλιού (μόνο γυαλί ISO) κατόπιν αιτήματος, πάχος γυαλιού 24 mm | - | - |
| Συσκευή υαλοπίνακα για γυαλί ISO επί τόπου 24 mm | - | - |
Με υαλοπίνακες, η ασφαλής χάντρα υαλοπίνακα είναι δυνατή στην πλευρά του μεντεσέ ως στάνταρ (επίσης και στην αντίθετη πλευρά του μεντεσέ ανάλογα με την παραγγελία).
* Τηρείτε τις οδηγίες για τον χώρο εργασίας και τους κανονισμούς πρόληψης ατυχημάτων.
ΕΚΔΌΣΕΙΣ NOVOPORTA PLANO: ΔΙΑΚΟΣΜΗΤΙΚΌ ΓΥΑΛΊ
ΤΖΆΜΙΑ ΑΝΘΕΚΤΙΚΆ ΣΤΗΝ ΚΡΟΎΣΗ
Η χρήση γυαλιού ανθεκτικού στην κρούση σύμφωνα με το πρότυπο EN 356 είναι στάνταρ για τις πόρτες RC2. Ωστόσο, κάθε πόρτα NovoPorta Plano και Premio, συμπεριλαμβανομένης της έκδοσης T30, μπορεί προαιρετικά να εξοπλιστεί με ειδικό γυαλί ανθεκτικό στην κρούση κατηγορίας P4A - συμπεριλαμβανομένης μεγαλύτερης αντιληπτής ασφάλειας.
Η γυάλινη ράβδος είναι επίσης ασφαλής έναντι ξεβιδώματος ή μοχλοποίησης.

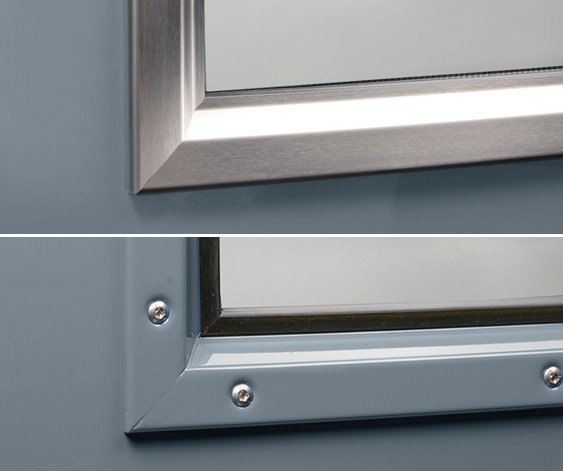

ΚΑΛΟΎΠΙΑ ΣΥΓΚΡΆΤΗΣΗΣ ΚΑΙ ΚΆΛΥΨΗΣ ΓΥΑΛΙΟΎ
ΚΑΛΟΎΠΙΑ ΣΥΓΚΡΆΤΗΣΗΣ ΚΑΙ ΚΆΛΥΨΗΣ ΓΥΑΛΙΟΎ
ΛΕΙΤΟΥΡΓΙΚΌ ΓΥΑΛΊ ΣΥΓΚΡΆΤΗΣΗΣ ΚΑΙ ΚΟΜΨΆ ΚΑΛΟΎΠΙΑ ΚΆΛΥΨΗΣ

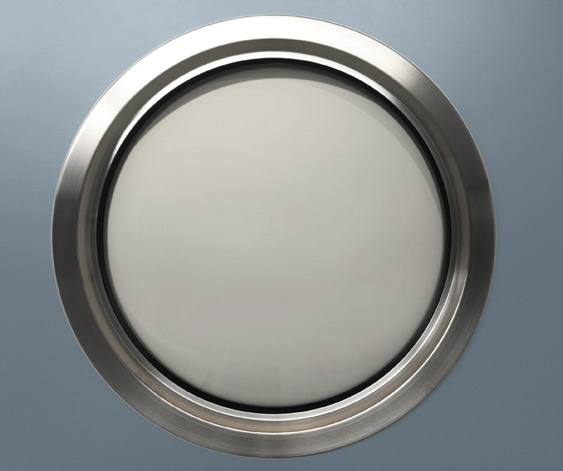

ΚΟΜΨΆ ΚΑΛΟΎΠΙΑ ΚΆΛΥΨΗΣ ΑΠΌ ΑΝΟΞΕΊΔΩΤΟ ΧΆΛΥΒΑ
Είτε κλασικά γωνιακά είτε στρογγυλά τζάμια:
Τα κομψά καλούπια κάλυψης από ανοξείδωτο χάλυβα ενισχύουν σαφώς την εμφάνιση ενός Plano με υαλοπίνακες.
Τα καλούπια τοποθετούνται απλά πάνω από την τυπική ταινία συγκράτησης.
ΚΑΛΟΎΠΙ ΣΥΓΚΡΆΤΗΣΗΣ ΓΥΑΛΙΟΎ ΑΠΌ ΒΑΜΜΈΝΟ ΧΆΛΥΒΑ
Τα στιβαρά χαλύβδινα σφαιρίδια υαλοπινάκων της NovoPorta Plano, τα οποία μπορούν να βαφτούν στο χρώμα της πόρτας, δημιουργούν μια ομοιόμορφη εμφάνιση της πόρτας σε όλο το κτίριο, ακόμη και με υαλοπίνακες.
Τα καλούπια έχουν πάντα το ίδιο πλάτος - ανεξάρτητα από το αν πρόκειται για τις εκδόσεις T30 ή MZ.

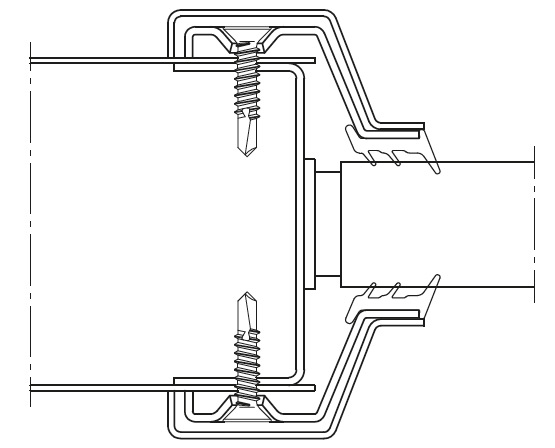

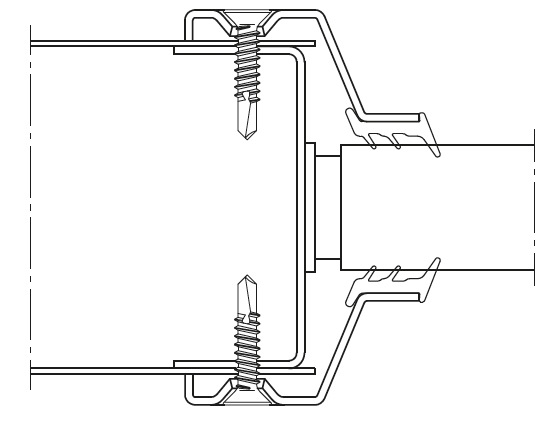

ΠΡΟΦΊΛ ΥΑΛΟΠΙΝΆΚΩΝ
NovoPorta Plano T30-1 και T30-2 1) 2) NovoPorta PlanoEI2 30-1 και EI2 30-2 1) 2)
Διαθέσιμοι τύποι γυαλιού: Υαλοπίνακας F30 διαφανής για εσωτερική χρήση
NovoPorta Plano MZ-1 και MZ-2 2)
Διαθέσιμοι τύποι υαλοπινάκων: Διατίθεται μόνο με υαλοπίνακες ISO
¹) Γυαλί μόνο για χρήση σε εσωτερικούς χώρους (προστατέψτε το γυαλί από την υπεριώδη ακτινοβολία και την άμεση έκθεση στο φως αλογόνου).
Το γυαλί μπορεί να χρησιμοποιηθεί μόνο για θερμοκρασίες που κυμαίνονται από -20 έως +45 °C. ²) Τα τυποποιημένα χαλύβδινα προφίλ υαλοπινάκων είναι εμφανώς βιδωμένα και στις δύο πλευρές. Με τις πόρτες MZ, ασφαλίζονται επιπλέον στην πλευρά κινδύνου / εξωτερικά.
Τεχνολογία και λεπτομέρειες
Τεχνικά δεδομένα για NovoPorta Plano T30 / EI 30
Τεχνικά στοιχεία πόρτας πυρασφάλειας NovoPorta Plano T30 / EI 30
| Κατηγορία αντίστασης / τύπος Ονομασία | NovoPorta Plano T30-1 (EI2 30) | NovoPorta Plano T30-2 (EI)2 30) | |
| Εγκεκριμένες διαστάσεις | |||
| Διάσταση κατασκευής (BRM) | Πλάτος ελάχιστο - μέγιστο | 625 - 1.375 | 1.375 - 2.500 |
Ύψος ελάχιστο - μέγιστο | 1.750 - 2.750 | 1750 - 2.500 | |
| με άνω πάνελ | Μέγιστο ύψος | 3.500 | 3.500 |
| εκ των οποίων πόρτα | Ύψος max. | 2.500 | 2.500 |
| Προστασία από τον καπνό με άνω πάνελ | BRM max. | 3.500 | 3.500 |
| Φύλλο πόρτας | |||
| Πάχος φύλλου πόρτας περίπου | 64 | 64 | |
| Πάχος φύλλου περ. | 1,0 | 1,0 | |
| Φύλλο βαδίσματος | Πλάτος ελάχιστο - μέγιστο | - | 589 - 1.228 |
| Ανενεργό φύλλο | Πλάτος ελάχιστο - μέγιστο | - | 525 - 1.228 |
| Τύπος ανοίγματος | κατά DIN | αριστερά ή δεξιά |
|
| Τοίχοι | |||
| τοιχοποιία | > 115 | > 115 | |
| Σκυρόδεμα | ≥ 100 | ≥ 100 | |
| Πυρόλιθοι από πορομπετόν | ≥ 150 | ≥ 150 | |
| Τοιχοπετάσματα από οπλισμένο πορομπετόν | ≥ 150 | ≥ 150 | |
| Τοίχοι F60-A και F90-A από γυψοσανίδες πυροπροστασίας (σύμφωνα με το DIN 4102, μέρος 4, πίνακας 48) | ≥ 100 | ≥ 100 | |
| Τοίχοι F60-B και F90-B από γυψοσανίδες πυροπροστασίας (σύμφωνα με το DIN 4102, Μέρος 4, Πίνακας 49) | ≥ 130 | ≥ 130 | |
| Άλλοι εγκεκριμένοι τοίχοι εγκατάστασης min. F60-A/F60-B σύμφωνα με το πιστοποιητικό δοκιμής της γενικής οικοδομικής αρχής κατόπιν αιτήσεως | - | - | |
| Επένδυση χαλύβδινων υποστυλωμάτων / χαλύβδινων δοκών min. F60-A, ή επένδυση ξύλινων υποστυλωμάτων / ξύλινων δοκών min. F60-B σύμφωνα με το DIN 4102-4. | - | - | |
| Σχέδια | |||
| Πυράντοχα - δοκιμασμένα σύμφωνα με το EN 1634-1 και εγκεκριμένα σύμφωνα με το DIN 4102 | - | - | |
| Με πυράντοχο υαλοπίνακα ¹) | - | - | |
| Επίσης με προστασία από τον καπνό | - | - | |
| Επίσης ηχομονωτικό (με πτυσσόμενο σφράγισμα πυθμένα, χωρίς γυαλί, εργαστηριακή τιμή σύμφωνα με το DIN EN ISO 717-1) |
|
| |
| Επίσης ανθεκτικό στη διάρρηξη σύμφωνα με το DIN EN 1627 (πλήρες φύλλο- δοκιμασμένο και στις δύο πλευρές) | RC2 | RC2 | |
| Επίσης με επιφάνεια σχεδιασμού Novoferm | BRM max. | 1.250 x 2.250 | 2.500 x 2.250 |
| Υαλοπίνακας F30 | |||
| Ορθογώνιοι τυποποιημένοι υαλοπίνακες με ορατές βιδωτές γωνίες υαλοπινάκων, γαλβανισμένοι και βαμμένοι με βαφή πούδρας με αστάρωμα (RAL 9016) ως στάνταρ, προαιρετικά διατίθενται επίσης με πρόσθετα προφίλ κάλυψης (χωρίς ορατή στερέωση) από ανοξείδωτο χάλυβα. Ελάχιστο πλάτος διαζώματος 3πλευρα ≥ 150 mm, στην πλευρά της κλειδαριάς και στο κεντρικό στοπ του ανενεργού φύλλου ≥ 180 mm. | - | - | |
Στρογγυλοί τυποποιημένοι υαλοπίνακες Σχεδιασμός υαλοπινάκων και ελάχιστα πλάτη διαζώματος / πλάτη διαζώματος όπως για τους ορθογώνιους τυποποιημένους υαλοπίνακες. | - | - | |
Ειδικοί υαλοπίνακες της επιλογής σας, από 150 x 150 mm έως 849 x 2134 mm. Σχεδιασμός των υαλοπινάκων και ελάχιστο πλάτος διαζώματος / πλάτος διαζώματος όπως για τους ορθογώνιους τυποποιημένους υαλοπίνακες. | - | - | |
| Αριθμός έγκρισης | Z-6.20-2262 | Z-6.20-2262 | |
| ¹) Γυαλί μόνο για χρήση σε εσωτερικούς χώρους (προστατέψτε το γυαλί από την υπεριώδη ακτινοβολία και την άμεση έκθεση στο φως αλογόνου). Το γυαλί μπορεί να χρησιμοποιηθεί μόνο για εύρος θερμοκρασιών από -20 έως +45˚C. Τα σκίτσα ισχύουν μόνο για το μέγεθος της πόρτας 1.000 x 2.000 mm / Όλες οι πληροφορίες για τα μεγέθη των υαλοπινάκων αναφέρονται στην καθαρή θέα ανά μονάδα υαλοπινάκων. | |||
| ²) Μονάδες με άνω τμήμα εγκεκριμένες μόνο για τοποθέτηση σε συμπαγείς τοίχους (τοιχοποιία/σκυρόδεμα/πλαστικό σκυρόδεμα). | |||
- δυνατή - μη δυνατή Όλες οι διαστάσεις σε mm. BRM = Διάσταση κατασκευής RAM = Εξωτερική διάσταση πλαισίου LD = Διάσταση ελεύθερου ανοίγματος | |||

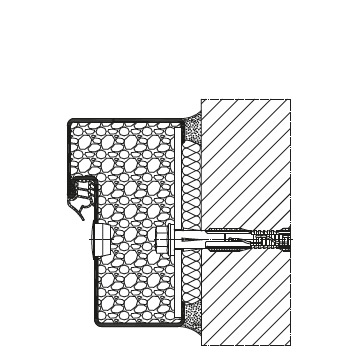

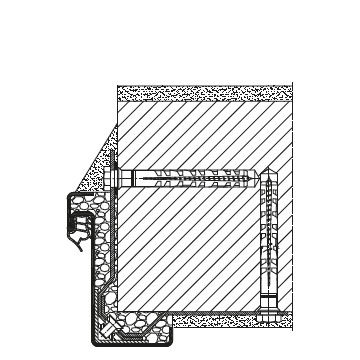

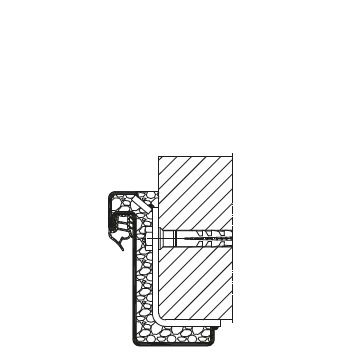

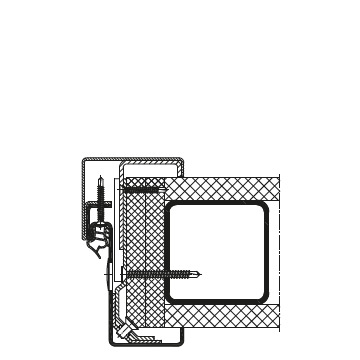

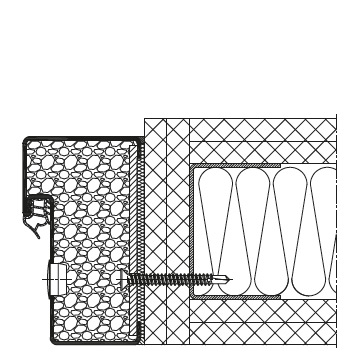

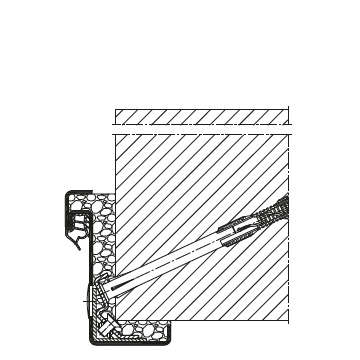

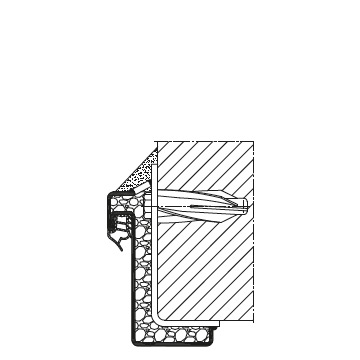

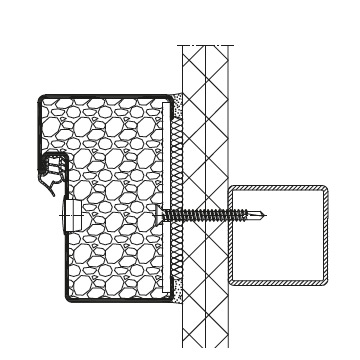

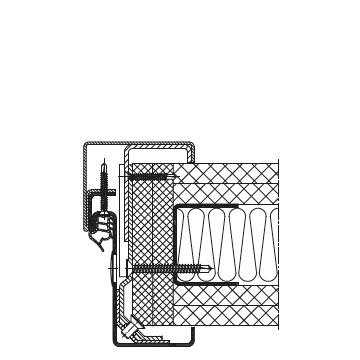

ΕΠΊΤΟΙΧΕΣ ΣΥΝΔΈΣΕΙΣ
ΕΠΊΤΟΙΧΕΣ ΣΥΝΔΈΣΕΙΣ

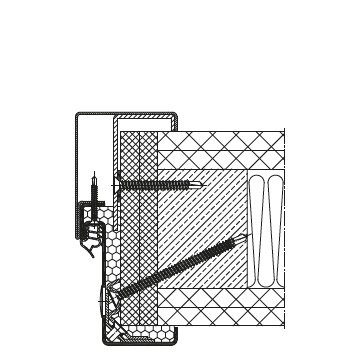

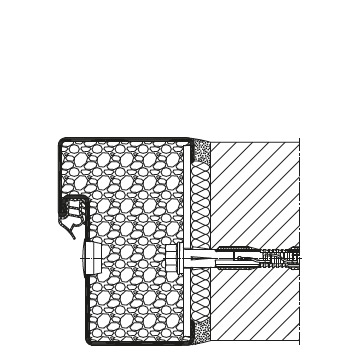

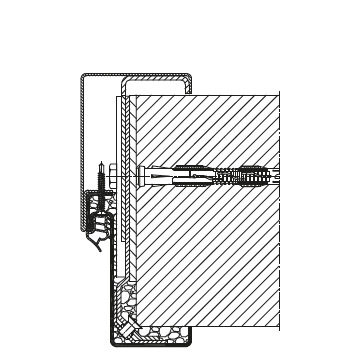

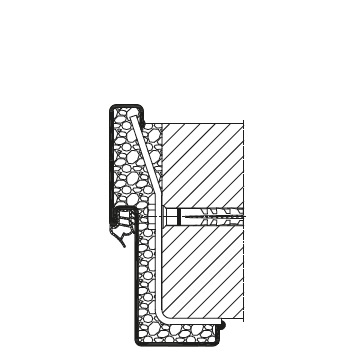

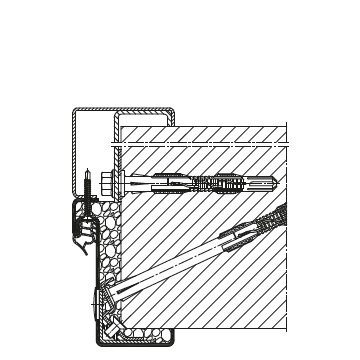

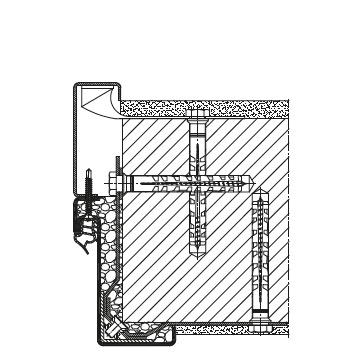

Επισκόπηση επιλεγμένων συνδέσεων τοίχου

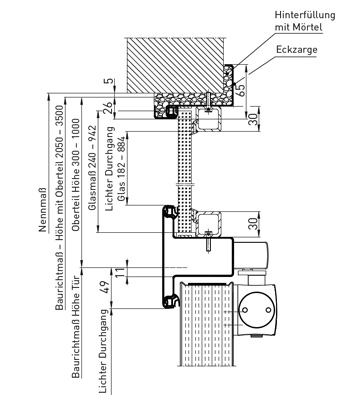

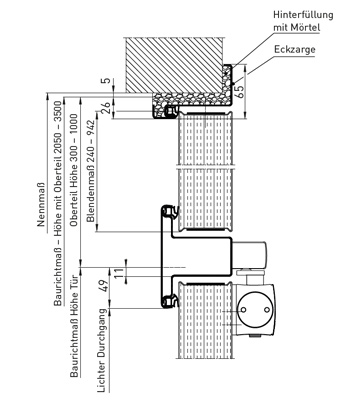

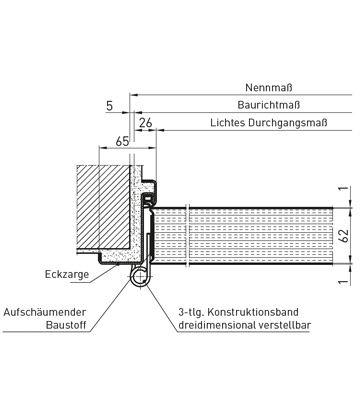

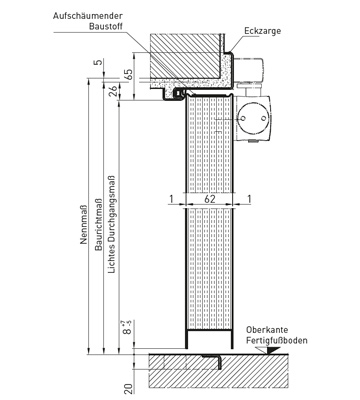

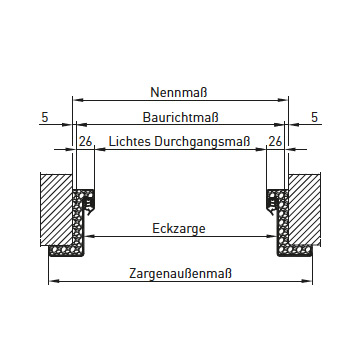

ΚΑΘΑΡΉ ΜΆΖΑ ΔΙΈΛΕΥΣΗΣ
ΚΑΘΑΡΉ ΜΆΖΑ ΔΙΈΛΕΥΣΗΣ

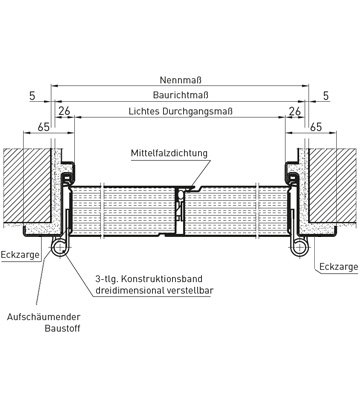

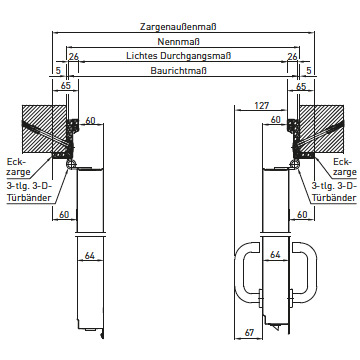

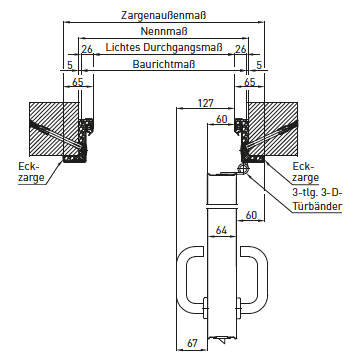

Προσδιορισμός των διαστάσεων ελεύθερης διέλευσης

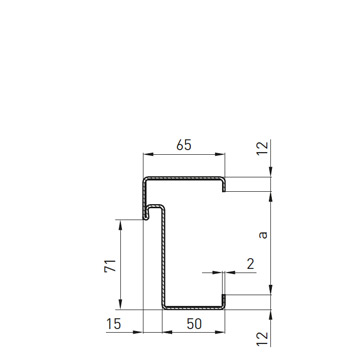

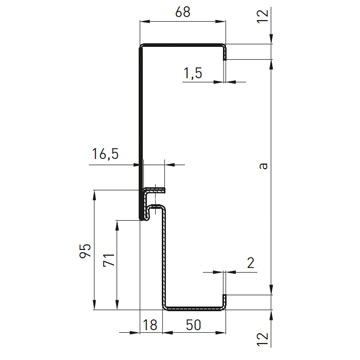

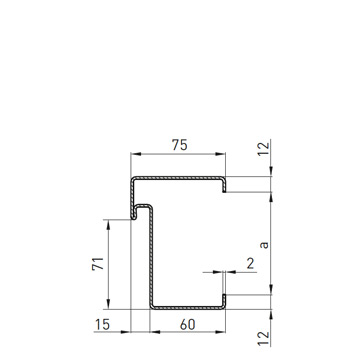

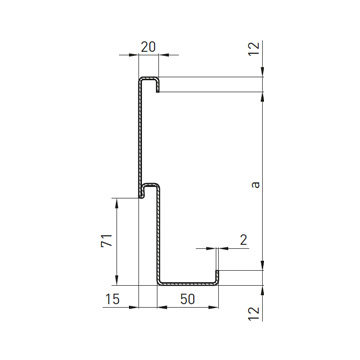

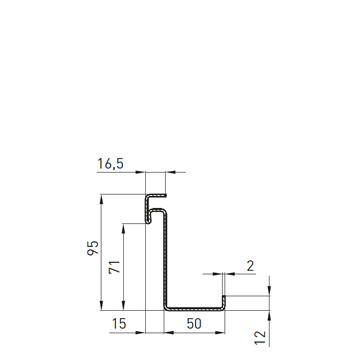

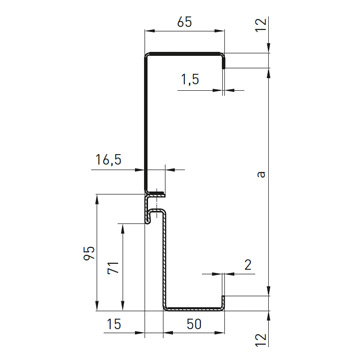

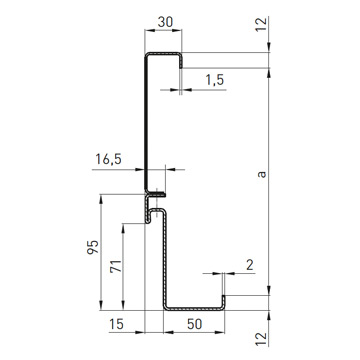

ZARGEN
Επισκόπηση ZARGEN

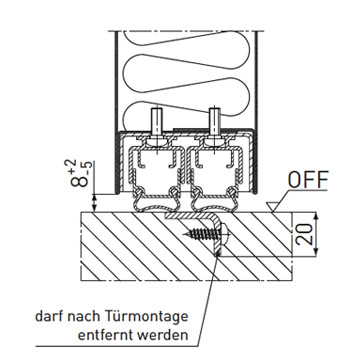

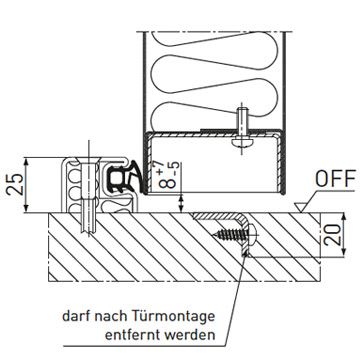

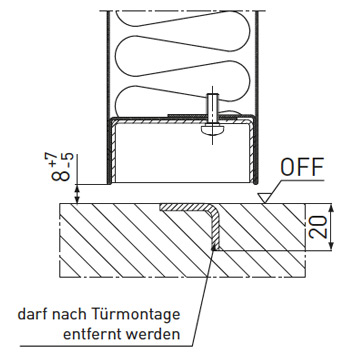

SWELLS

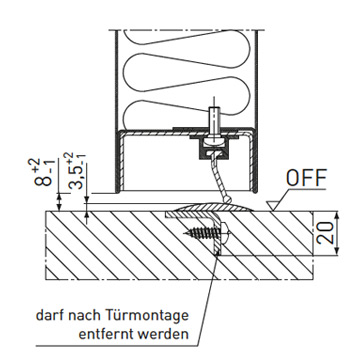

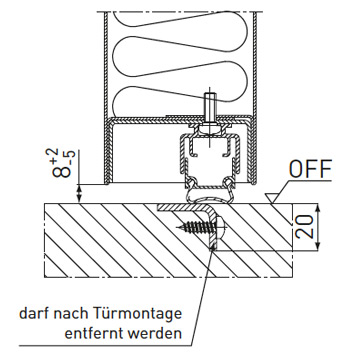

SWELLS Επισκόπηση
Montage

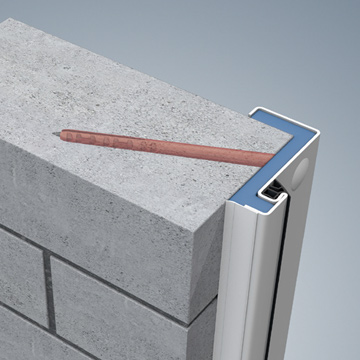

Απλή διαδικασία συναρμολόγησης και γρήγορη πλήρωση του πλαισίου
ΑΞΙΟΘΕΑΤΕΣ ΣΕ ΚΑΘΕ ΠΕΡΙΒΑΛΛΟΝ, ΣΤΕΓΑΣΜΕΝΕΣ ΣΕ ΠΟΛΛΟΥΣ ΤΟΙΧΟΥΣ! Με τις χαλύβδινες πόρτες της σειράς NovoPorta Plano, μπορείτε να επιλέξετε από μια ποικιλία σταθερά γρήγορων, απλών και καθαρών μεθόδων εγκατάστασης και επιλογών για την πλήρωση του πλαισίου.

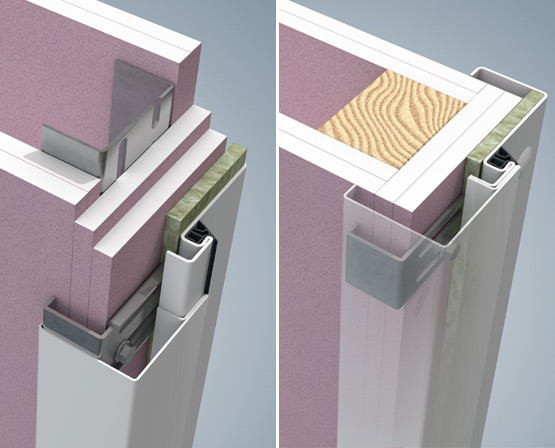

ΕΙΔΙΚΈΣ ΛΎΣΕΙΣ ΞΗΡΆΣ ΔΌΜΗΣΗΣ / ΕΠΙΧΏΣΕΙΣ ΠΛΑΙΣΊΩΝ
ΕΙΔΙΚΈΣ ΛΎΣΕΙΣ ΞΗΡΆΣ ΔΌΜΗΣΗΣ / ΕΠΙΧΏΣΕΙΣ ΠΛΑΙΣΊΩΝ
ΕΛΚΥΣΤΙΚΌ ΣΕ ΚΆΘΕ ΠΕΡΙΒΆΛΛΟΝ, ΜΌΝΙΜΑ ΕΓΚΑΤΕΣΤΗΜΈΝΟ ΣΕ ΠΟΛΛΟΎΣ ΤΟΊΧΟΥΣ!
Τα ελαφριά διαχωριστικά τοιχώματα της κατηγορίας F60-A / F60-B έχουν αποδειχθεί ως γρήγορες, καθαρές και ευέλικτες λύσεις πυροπροστασίας στις εσωτερικές κατασκευές. Με το σύστημα πόρτας NovoPorta Plano T30, ειδικά σχεδιασμένο για τοίχους εγκατάστασης, μπορούν επίσης να εγκατασταθούν γρήγορα, εύκολα και καθαρά πόρτες χωνευτής τοποθέτησης με κουφώματα. Το σύστημα αποτελείται από την ιδιαίτερα ελκυστική χαλύβδινη πόρτα NovoPorta Plano και το διμερές προφίλ κάσας 2240B.
Τα εγκεκριμένα γεμίσματα κουφωμάτων με αφρό πυρασφάλειας Novoferm και χαλαρό ορυκτοβάμβακα* αποτελούν σημαντικό πλεονέκτημα.
Σύμφωνα με την έγκριση, μόνο η περιοχή της φαλτσογωνίας της γωνιακής κάσας χρειάζεται να συμπληρωθεί, ενώ το ειδικό αντικέλυφος 2240B μπορεί να παραμείνει ελεύθερο. Το πλήρες σύστημα έχει δοκιμαστεί σύμφωνα με το πρότυπο EN 1634 και έχει εγκριθεί από τις οικοδομικές αρχές σύμφωνα με το πρότυπο DIN 4102. Ήδη πληροί τις απαιτήσεις του ευρωπαϊκού προτύπου προϊόντων EN 16034, το οποίο βρίσκεται υπό εκπόνηση.
* Πυκνότητα χύδην τουλάχιστον 40 kg/m³, σημείο τήξης > 1.000 °C, κατηγορία δομικού υλικού A1, DIN 4102-1 ή DIN 4102-4.

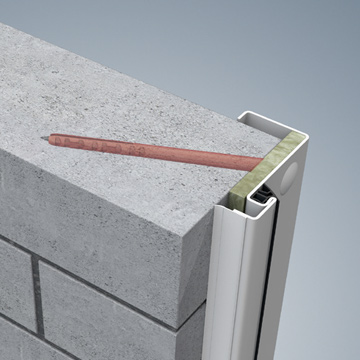

ΣΥΜΠΛΉΡΩΣΗ ΠΛΑΙΣΊΟΥ
ΣΥΜΠΛΉΡΩΣΗ ΠΛΑΙΣΊΟΥ ΜΕ ΟΡΥΚΤΟΒΆΜΒΑΚΑ ΠΟΥ ΔΙΑΤΊΘΕΤΑΙ ΣΤΟ ΕΜΠΌΡΙΟ
- Μονωτικό υλικό από ορυκτές ίνες, πυκνότητα ≥ 40 kg/m³, σημείο τήξης > 1.000 °C, κατηγορία δομικών υλικών A1 ή Euroclass A1.
- Δοκιμασμένο σύμφωνα με το EN 1634 και εγκεκριμένο από τις οικοδομικές αρχές σύμφωνα με το DIN 4102.
- Οικονομικά αποδοτικό και φιλικό προς τον χρήστη, εύκολο στη μεταφορά, σύντομοι χρόνοι εγκατάστασης, καθαρό και γρήγορο στην επεξεργασία
- Εξοικονόμηση χρόνου, καθώς μόνο η περιοχή φαλτσογωνίας στο εμπρόσθιο τμήμα του πλαισίου 2240B γεμίζεται με χαλαρό ορυκτοβάμβακα, ενώ το οπίσθιο τμήμα μπορεί να παραμείνει κενό

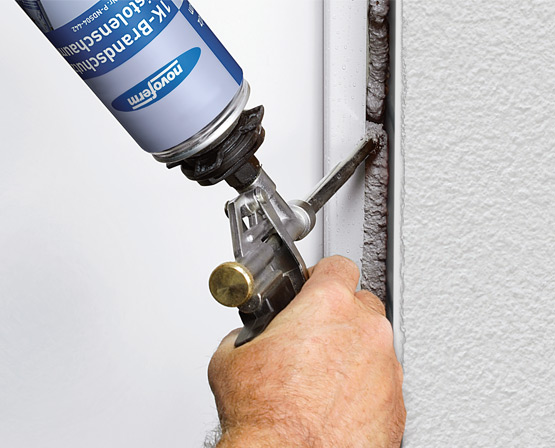

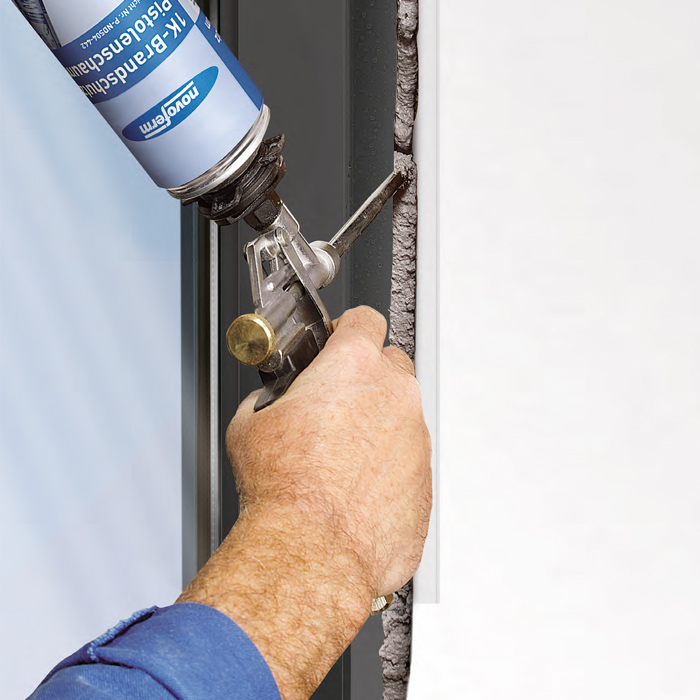

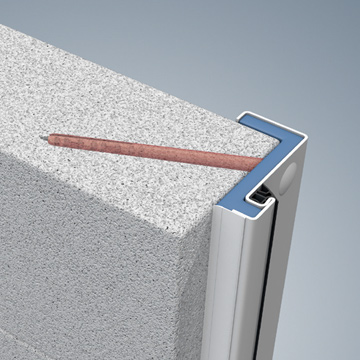

ΠΛΉΡΩΣΗ ΜΕ ΑΦΡΌ ΠΥΡΟΠΡΟΣΤΑΣΊΑΣ
- Δοκιμασμένο σύμφωνα με το πρότυπο EN 1634 και εγκεκριμένο από τις οικοδομικές αρχές σύμφωνα με το πρότυπο DIN 4102.
- Μόνο με τον πυροπροστατευτικό αφρό Novoferm 1C (δεν επιτρέπεται η χρήση άλλων αφρών ελεύθερης διάθεσης!)
- Μειώνει σημαντικά τις εκπομπές θορύβου κατά το κλείσιμο των θυρών
- Οικονομικά αποδοτικό και φιλικό προς το χρήστη, καθώς είναι εύκολο στη μεταφορά, μικρός χρόνος εγκατάστασης, καθαρό και γρήγορο στην εφαρμογή
- Εξοικονόμηση χρόνου, καθώς μόνο η περιοχή φαλτσογωνίας στο μπροστινό μέρος του πλαισίου 2240B γεμίζεται με αφρό πυροπροστασίας, ενώ το πίσω μέρος μπορεί να παραμείνει κενό. (Ο προεξέχων αφρός καλύπτεται από το πίσω τμήμα και επομένως δεν χρειάζεται να αποκοπεί ή να αφαιρεθεί).

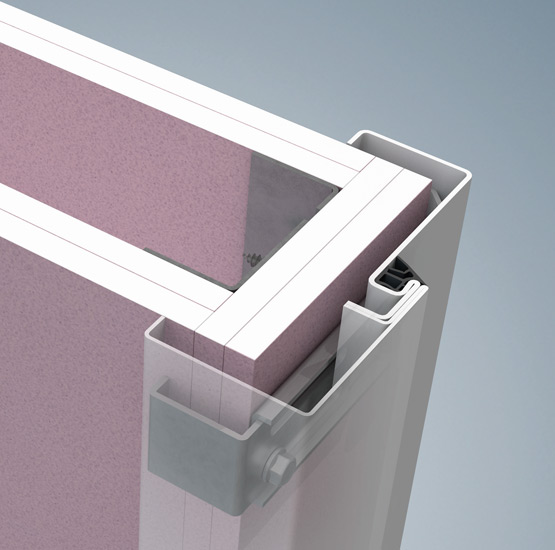

ΕΠΊΣΗΣ ΕΓΚΕΚΡΙΜΈΝΟ ΓΙΑ T30 ΧΩΡΊΣ ΕΠΊΧΩΣΗ
Ένα πλαίσιο που λαμβάνει έγκριση T30/EI2 30 χωρίς καμία επίχωση;
Και μάλιστα σε τοίχο με γυψοσανίδες;
Νομίζατε ότι αυτό ήταν αδύνατο;
Το νέο πλαίσιο δύο τμημάτων 2240B μπορεί να το κάνει. Αυτό κάνει την εγκατάσταση των κουφωμάτων ακόμα πιο γρήγορη! Κάθε Plano παρέχεται στάνταρ με μεντεσέδες 3D. Οι θήκες μεντεσέδων που πρέπει να προβλεφθούν γι' αυτό στο πλαίσιο είναι μεγαλύτερες από ό,τι για τους τυπικούς μεντεσέδες για τεχνικούς λόγους. Ο χώρος που απαιτείται για αυτές τις τσέπες μεντεσέδων δημιουργείται συνήθως με εγκοπή στο προφίλ UA. Ωστόσο, κάθε εγκοπή σημαίνει αποδυνάμωση της στατικής του τοίχου, την οποία ο εγκαταστάτης πρέπει στη συνέχεια να αποκαταστήσει με πρόσθετα εξαρτήματα. Με το Plano, χρησιμοποιείται διπλή επένδυση στην αποκάλυψη όταν εγκαθίσταται σε τοίχους από χαλύβδινα υποστυλώματα (τουλάχιστον F30-A). Κατά συνέπεια, δεν υπάρχει ανάγκη εγκοπής του προφίλ UA για τις θήκες μεντεσέδων 3-D της κάσας- αρκεί μια απλή αποκοπή από τις λωρίδες GKF.
Αλλά το Plano προσφέρει ακόμη περισσότερα: Εάν ο κατασκευαστής γυψοσανίδας έχει δημιουργήσει το άνοιγμα του τοίχου ακριβώς στις διαστάσεις τοποθέτησης της πόρτας, το πλαίσιο δεν χρειάζεται να συμπληρωθεί. Καμία υποχρέωση επανεπίχωσης και απλή εγκατάσταση συρόμενων αγκυρίων από τη Novoferm: η καθαρή εγκατάσταση δεν θα μπορούσε να είναι πιο γρήγορη!

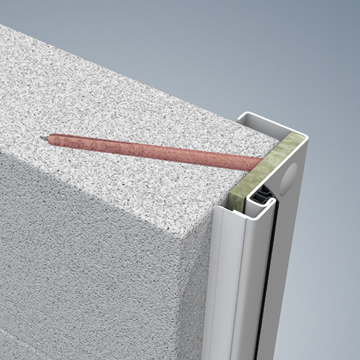

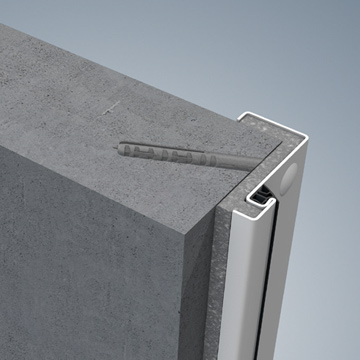

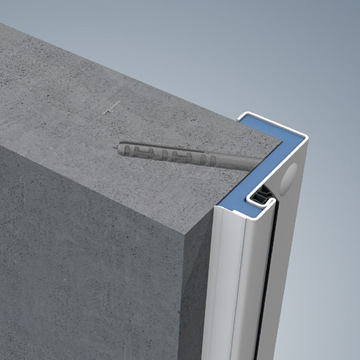

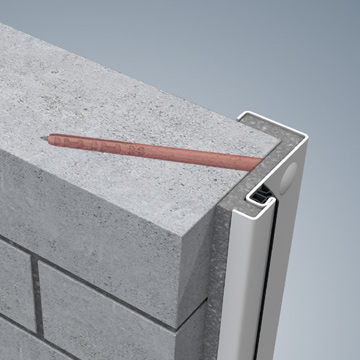

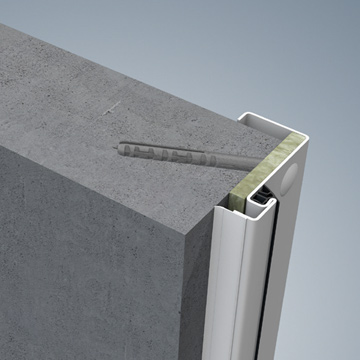

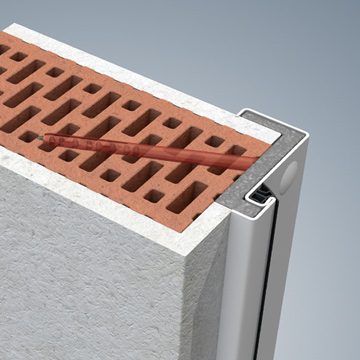

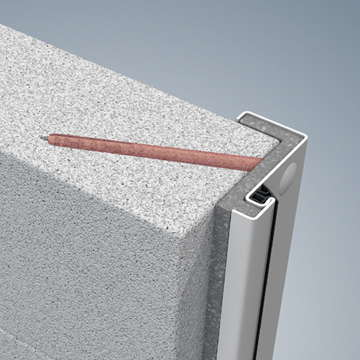

ΤΟΠΟΘΈΤΗΣΗ ΒΊΔΑΣ ΜΕ ΦΑΛΤΣΟΓΩΝΙΆ
ΤΟΠΟΘΈΤΗΣΗ ΒΊΔΑΣ ΜΕ ΦΑΛΤΣΟΓΩΝΙΆ
ΤΟ PLANO ΔΙΕΥΚΟΛΎΝΕΙ ΕΠΊΣΗΣ ΤΗΝ ΕΓΚΑΤΆΣΤΑΣΗ - ΜΕ ΜΊΑ ΜΌΝΟ ΒΊΔΑ ΑΝΆ ΣΗΜΕΊΟ ΣΤΕΡΈΩΣΗΣ
Η τοποθέτηση με βίδες Novoferm είναι η γρήγορη και καθαρή μέθοδος για την εγκατάσταση του πλαισίου.
Το έξυπνο είναι ότι αρκεί μία μόνο βίδα ανά σημείο στερέωσης για να εξασφαλιστεί η μέγιστη σταθερότητα. Το αποτέλεσμα είναι η ταχύτερη εγκατάσταση. Καθώς οι οπές είναι κρυμμένες στη φαλτσογωνιά της κάσας, δεν υποβαθμίζουν την ελκυστική εμφάνιση της πόρτας. Η χωνευτή NovoPorta Plano παρέχεται στάνταρ με γωνιακό πλαίσιο χωρίς εσοχή δαπέδου. Αυτό προσφέρει όλες τις επιλογές για αποτελεσματική εγκατάσταση βιδών φαλτσογωνίας σε τοίχους από εμφανή τοιχοποιία, σκυρόδεμα και (μόνο εγκεκριμένο για την Plano) πορομπετόν. Εάν το επίχρισμα γίνει με αφρό πυρασφάλειας Novoferm, χαλαρό ορυκτοβάμβακα* ή κλασικό κονίαμα, η διαδικασία είναι εγκεκριμένη από τις οικοδομικές αρχές για πόρτες T30, προστασία από καπνό και πόρτες πολλαπλών χρήσεων.
Το Plano δεν είναι επομένως μόνο ελκυστικό, αλλά και πολύ ευέλικτο.
ΜΠΟΡΕΊ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΘΕΊ ΣΕ ΔΙΆΦΟΡΟΥΣ ΤΎΠΟΥΣ ΤΟΊΧΩΝ
Η επίχωση μπορεί να επιλεγεί ανάλογα με τις ανάγκες και ανεξάρτητα από τον τύπο του τοίχου. Ο αφρός πυροπροστασίας Novoferm (μπλε), ο χαλαρός ορυκτοβάμβακας* (κίτρινο) και το κονίαμα (γκρι) είναι εγκεκριμένα από τις κατασκευαστικές αρχές. * Πυκνότητα χύδην τουλάχιστον 40 kg/m³, σημείο τήξης > 1.000 °C, κατηγορία δομικού υλικού A1, DIN 4102-1 ή DIN 4102-4.
