ΠΌΡΤΕΣ ΠΟΛΛΑΠΛΏΝ ΧΡΉΣΕΩΝ NOVOPORTA PLANO MZ
Πόρτες πολλαπλών χρήσεων σε χωνευτό σχεδιασμό για εκλεπτυσμένη αρχιτεκτονική
Novoferm Πόρτες πολλαπλών χρήσεων Οι πόρτες NovoPorta Plano με φύλλα πόρτας με χωνευτή τοποθέτηση διατίθενται για εσωτερική και εξωτερική χρήση.
Κομψή, χωνευτή εμφάνιση Η σχεδιαστική πολυλειτουργική πόρτα NovoPorta Plano αναδεικνύει ιδιαίτερα την εκλεπτυσμένη αρχιτεκτονική. Με τη μονάδα χωνευτής τοποθέτησης, η πόρτα τοποθετείται στο ίδιο επίπεδο με το πλαίσιο στον τοίχο. (Με μια φαλτσογωνική πόρτα, από την άλλη πλευρά, το φύλλο της πόρτας στηρίζεται στην κάσα).
Οι χαλύβδινες πόρτες NovoPorta Planoυψηλής λειτουργικότητας με χωνευτό σχεδιασμό διατίθενται ως πόρτες πυρασφάλειας (EI2 30), πόρτες προστασίας από τον καπνό, πόρτες ασφαλείας (RC 2), πόρτες ηχομόνωσης (έως RW = 42 dB) και πόρτες πολλαπλών χρήσεων - για ομοιόμορφη εμφάνιση της πόρτας σε όλο το κτίριο.
Πολλά πλεονεκτήματα εγκατάστασης Με τη σειρά θυρών, μπορείτε να επιλέξετε από πολλές γρήγορες, εύκολες και καθαρές μεθόδους εγκατάστασης και επιλογές για την πλήρωση του πλαισίου (εγκατάσταση με βίδες, πλήρωση με αφρό πυροπροστασίας, χαλαρό ορυκτοβάμβακα, ....).
Σύγκριση και ιδιότητες πόρτας
Σύγκριση των θυρών πολλαπλών χρήσεων NovoPorta Plano
| Ονομασία πόρτας: | MZ-1 Plano | MZ-2 Plano |
| Butt-entry | - | - |
| RS | - | - |
| Ηχοαπορροφητικό | - | - |
| RC2 | - | - |
| RC3 | - | - |
| RC4 | - | - |
| Θερμομονωτικό | - | - |
| Επίσης για εξωτερική χρήση | - | - |
| DIN EN 14351-1 | - | - |
Πόρτες πολλαπλών χρήσεων Plano MZ
| Ονομασία | Plano MZ-1 | Plano MZ-2 |
| Πόρτα 1 +2 χωνευτή | Πόρτα 1 fl. | Πόρτα 2 fl. |
| Χωνευτή τοποθέτηση - διαθέσιμα πάχη φύλλων πόρτας | χωνευτή τοποθέτηση 1.0 | χωνευτή φαλτσογωνία 1.0 |
| Προστασία από καπνό κατά DIN 18095/ DIN EN 1634-3 | - | - |
| Ασφάλεια κατά DIN EN 1627 | RC 2 (WK 2) | RC 2 (WK 2) |
Τιμή δοκιμής ηχομόνωσης RWp | 35 dB1) 41 dB2) 38 dB4) | 33 dB1) 41 dB2) 38 dB4) |
| Συντελεστής θερμοπερατότητας Τιμή U σε W/m2K | 1,5 | 1,6 |
| Διάσταση κατασκευής mm | ελάχ. 625 x 1750 max. 1375 x 2750 | ελάχ. 1375 x 1750 max. 2750 x 2750 |
Λεπτομέρειες του NovoPorta Plano MZ-1 / MZ-2
Εξαρτήματα: μεντεσέδες τρισδιάστατης ρυθμιζόμενης κατασκευής 3 τμημάτων με έδρανα ρουλεμάν στο βασικό εξοπλισμό. Δύο μεντεσέδες ανά φύλλο (≥ 2.500 mm ύψος BRM τρεις μεντεσέδες) ασταρωμένοι λευκοί, παρόμοιοι με RAL 9016, ως στάνταρ- προαιρετικά διατίθενται και σε ανοξείδωτο χάλυβα. Δύο πείροι ασφάλισης ανά φύλλο πόρτας. Κλειδαριά με κυλινδρική κλειδαριά με εναλλάξιμο προφίλ και πρόσοψη από ανοξείδωτο χάλυβα με μαύρο στρογγυλό σετ μοχλολαβών με στρογγυλά ρόδακα. Κύλινδρος προφίλ επί τόπου (μήκος 90 mm, 45/45 mm).
Επιπλέον για δίφυλλες πόρτες: Χωνευτός κεντρικός μεντεσές με κεντρική φαλτσοσφραγίδα. Ανενεργό φύλλο με κοχλία ακραίου άκρου, με κλείδωμα προς τα πάνω και προς τα κάτω. Κορνίζες: Στάνταρ γωνιακή κορνίζα με τρίπλευρο προφίλ στεγανοποίησης, πάχος 2 mm, πλάτος καθρέπτη 50 mm, προαιρετική κορνίζα περιμετρικά, προφίλ 2240B για κορνίζα περιμετρικά δύο τμημάτων, αντικλεπτικό πλαίσιο και μπλοκ κορνίζες για σύνδεση στο ίδιο επίπεδο με τον τοίχο.
Πλαίσια: Τυπικό γωνιακό πλαίσιο με τρίπλευρο προφίλ στεγανοποίησης, πάχος 2 mm, πλάτος πλαισίου 50 mm, προαιρετικό περιμετρικό πλαίσιο, προφίλ περιμετρικού πλαισίου δύο τμημάτων 2240B, αντικριστό πλαίσιο και πλαίσια μπλοκ για σύνδεση με τοίχο.
Κατώφλια: Τυποποιημένα κατώφλια A στο ίδιο επίπεδο με το δάπεδο, προαιρετικά B3 με τετράπλευρο περιμετρικό πλαίσιο ή C2 με κάτω στοπ ή κατώφλια στεγανοποίησης RS1 με δυνατότητα υποβιβασμού της στεγανοποίησης του δαπέδου, διπλό κατώφλι RS1 ή κατώφλι καμπούρας RS2 με στεγανοποίηση υπερπήδησης.
Επιφάνειες: Φύλλο πόρτας και πλαίσιο γαλβανισμένα και ασταρωμένα (με βαφή πούδρας) παρόμοια με RAL 9016. Φύλλο πόρτας και πλαίσιο διατίθενται επίσης προαιρετικά με επιφάνεια Novoferm Design.
ΚΑΤΌΠΙΝ ΑΙΤΉΜΑΤΟΣ ΕΠΊΣΗΣ ΜΕ:
- Άνω τμήμα - ολόσωμο ή με τζάμια
- Υαλοπίνακες ISO - επίσης σε ειδικά σχέδια και ειδικά σχήματα
- Προστασία από καπνό σύμφωνα με το DIN 18095 με κατώτατο κατώφλι με πτώση (RS1) ή κατώφλι ακμής με επικάλυψη (RS2). Μονόφυλλες πόρτες με θυροκλείστρα με συρόμενο κανάλι Novoferm NFGS 55. Δίφυλλα στοιχεία με θυροκλείστρα με συρόμενο κανάλι Geze TS 5000 ISM ή Dorma TS 93 GSR με ενσωματωμένο έλεγχο ακολουθίας κλεισίματος και φαλτσογωνικό μπουλόνι κίνησης με κλείδωμα προς τα πάνω.
- Ηχομονωτικό - δοκιμασμένο σύμφωνα με το DIN EN ISO 140-3, αξιολογημένο σύμφωνα με το DIN EN ISO 717-1 (εργαστηριακή τιμή για πλήρες φύλλο και κατώφλι RS1 - για μονόφυλλα στοιχεία 35 dB RW,P, για δίφυλλα στοιχεία στη διαδικασία δοκιμής)
- Ανθεκτικό σε διάρρηξη RC2 (WK2) - δοκιμασμένο και στις δύο πλευρές σύμφωνα με το DIN EN 1627 - μονόφυλλο έως BR 1.375 x 2.750 mm, δίφυλλο έως BR 2.500 x 2.500 mm
Highlights Πολυλειτουργικές πόρτες από χάλυβα
Αυτό το κινούμενο σχέδιο δείχνει τα κυριότερα σημεία και τις δυνατότητες του πολυλειτουργικού Novofermχαλύβδινες πόρτεςπαρουσιάζονται σε μια οπτικά ελκυστική και συμπυκνωμένη μορφή.
Μπορείτε να βρείτε περαιτέρω κινούμενα σχέδια στη διεύθυνση
Τα πλεονεκτήματά σας με μια ματιά
- Πόρτες πολλαπλών χρήσεων από χάλυβα, μονόφυλλες και δίφυλλες, για εσωτερική και εξωτερική χρήση
- Δοκιμασμένες ιδιότητες απόδοσης σύμφωνα με το DIN EN 14351-1 με σήμανση CE
- Χωνευτό φύλλο πόρτας, πάχους 64 mm, πάχος φύλλου 1,0 mm
- Υψηλής ποιότητας ορυκτοβάμβακας ως μονωτικό γέμισμα
- Φύλλο πόρτας και πλαίσιο γαλβανισμένα και ασταρωμένα (με βαφή πούδρας) παρόμοια με RAL 9016
Τεχνολογία και λεπτομέρειες
Τεχνικά στοιχεία Plano MZ
Τεχνικά στοιχεία PLano MZ
Κατηγορία αντίστασης / τύπος Ονομασία | NovoPorta Plano MZ-1 Μονόφυλλο | NovoPorta Plano MZ-2 δίφυλλο |
| Εγκεκριμένες διαστάσεις | ||
| Διάσταση κατασκευής (BRM) Πλάτος min. - max. | 625 - 1.375 | 1.375 - 2.750 |
| Ύψος ελάχ. - max. | 1.750 - 2.750 | 1.750 - 2.750 |
| με επάνω πάνελ Ύψος μέγ. | 3.500 | 3.500 |
| εκ των οποίων πόρτα Ύψος max. | 2.500 | 2.500 |
| Προστασία από τον καπνό με το επάνω πάνελ BRM max. | 3.500 | 3.500 |
| Φύλλο πόρτας | ||
| Πάχος φύλλου πόρτας περίπου | 64 | 64 |
| Πάχος φύλλου περ. | 1,0 | 1,0 |
| Φύλλο βαδίσματος Πλάτος ελάχ. - max. | - | 589 - 1.353 |
| Πλάτος ανενεργού φύλλου ελάχ. - max. | - | 525 - 1.353 |
| Τύπος ανοίγματος | αριστερά ή δεξιά |
|
| Εκδόσεις | ||
Θερμομονωμένο, πλήρες φύλλο, όλα τα σχέδια κατωφλίου(τιμή Ud στοιχείο πόρτας W/(m2)K) |
| 1,6 |
| Επίσης με υαλοπίνακες | - | - |
| Επίσης με προστασία από τον καπνό | - | - |
Επίσης ηχομονωτική (με κάτω σφράγισμα που πέφτει προς τα κάτω, χωρίς γυαλί) (εργαστηριακή τιμή για ολόφυλλες πόρτες σύμφωνα με το DIN EN ISO 717-1) |
|
|
Επίσης ανθεκτική στη διάρρηξη σύμφωνα με το DIN EN 1627 (πλήρες φύλλο- δοκιμασμένη και στις δύο πλευρές) 2) έως BRM (LD) max. |
|
|
| Σήμανση CE σύμφωνα με το πρότυπο EN 14351-1 | - | - |
| Επίσης με επιφάνεια σχεδιασμού Novoferm BMR max. | 1.250 x 2.250 | 2.500 x 2.250 |
| Διαθέσιμα τζάμια (ξηρά τζάμια με ελαστικό προφίλ) | ||
Ελάχιστο πλάτος διάζωμα στις 3 πλευρές ≥ 150 mm, στην πλευρά της κλειδαριάς και στο κεντρικό στοπ του ανενεργού φύλλου ≥ 180 mm. | Διαθέσιμες διαστάσεις:
| - |
Στρογγυλοί τυποποιημένοι υαλοπίνακες Σχεδιασμός υαλοπινάκων και ελάχιστα πλάτη διαζώματος/πλάτη διαζώματος όπως οι ορθογώνιοι τυποποιημένοι υαλοπίνακες. | Διαθέσιμες διαστάσεις: ø 350 ø 450 | - |
Ειδικοί υαλοπίνακες της επιλογής σας, από 150 x 150 mm έως 935 x 2134 mm (μονόφυλλος) ή 849 x 2134 mm (δίφυλλος). Σχεδιασμός υαλοπινάκων και ελάχιστα πλάτη διαζώματος/πλάτη διαζώματος όπως οι τυποποιημένοι ορθογώνιοι υαλοπίνακες. | - | - |
- δυνατό - μη δυνατό Όλες οι διαστάσεις σε mm. BRM = Διάσταση κατασκευής RAM = Εξωτερική διάσταση πλαισίου LD = Διάσταση ελεύθερης διέλευσης | ||

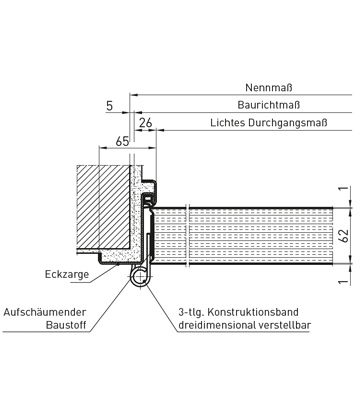

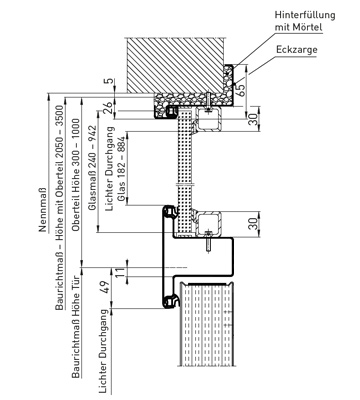

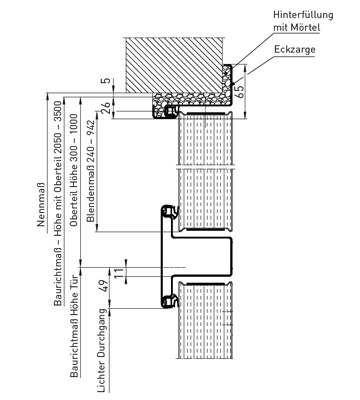

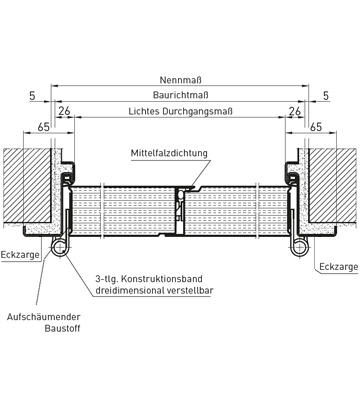

| Τα σκίτσα ισχύουν μόνο για το μέγεθος της πόρτας 1.000 x 2.000 mm / Όλες οι πληροφορίες για τα μεγέθη των υαλοπινάκων αναφέρονται στο καθαρό άνοιγμα ανά μονάδα υαλοπινάκων. | ||
| ¹) Τα ανώτερα τμήματα για πόρτες με πρόσθετη προστασία από τον καπνό διατίθενται μόνο μέχρι μέγιστο πλάτος BRM 1.250 mm για μονόφυλλες πόρτες. Σε συνδυασμό με την προστασία από τον καπνό, εγκεκριμένη μόνο για τοποθέτηση σε συμπαγείς τοίχους (τοιχοποιία/σκυρόδεμα/πορώδες σκυρόδεμα). |
