SPORTSTADIEN
ΚΑΘΕΔΡΙΚΟΊ ΝΑΟΊ ΤΗΣ ΚΟΙΝΩΝΊΑΣ ΤΟΥ ΕΛΕΎΘΕΡΟΥ ΧΡΌΝΟΥ
Τα στάδια είναι κάτι περισσότερο από χώροι διεξαγωγής αθλητικών εκδηλώσεων. Τα πάντα είναι δυνατά στο δομικό οβάλ. Πρόκειται για πολυλειτουργικές εγκαταστάσεις για μεγάλες εκδηλώσεις ή όπως λέει ο Volkwin Marg, συνιδρυτής του αρχιτεκτονικού γραφείου von Gerkan Marg & Partner (GMP) του Αμβούργου: "καθεδρικοί ναοί της κοινωνίας της αναψυχής".
Τα σύγχρονα στάδια έχουν χωρητικότητα δεκάδων χιλιάδων ατόμων και υποδομή που μπορεί να εξυπηρετήσει ολόκληρο τον πληθυσμό μιας μεσαίου μεγέθους πόλης. Η κτιριακή τους δομή είναι εξίσου πολύπλοκη, αποτελούμενη από χώρους στάθμευσης και γκαράζ, χώρους εισόδου, αναμονής και μέσων ενημέρωσης, σκάλες, κερκίδες, εγκαταστάσεις αναψυχής, τεχνικές εγκαταστάσεις και εγκαταστάσεις εστίασης.
Ισχύουν πολυάριθμοι κανονισμοί σε περίπτωση πυρκαγιάς, τεχνικών ή οικονομικών κινδύνων. Οι λεπτομέρειες ρυθμίζονται, μεταξύ άλλων, από τους εκτεταμένους κανονισμούς κατασκευής και λειτουργίας του κανονισμού για τα κέντρα συγκεντρώσεων.
Απαιτήσεις και λύσεις
Συστήματα οδεύσεων διαφυγής
ΑΠΑΙΤΗΣΕΙΣ
Οι μαζικές εκδηλώσεις, όπως οι ποδοσφαιρικοί αγώνες ή οι συναυλίες, έχουν μεγάλη κοινωνική, πολιτιστική και οικονομική σημασία. Η ασφάλεια των επισκεπτών και των εργαζομένων αποτελεί εδώ ύψιστη προτεραιότητα. Πυκνά πλήθη ή απρόβλεπτα γεγονότα, όπως πυρκαγιά ή τεχνικές βλάβες, μπορούν να προκαλέσουν καταστάσεις πανικού που πρέπει να αντιμετωπιστούν με διαρθρωτικές προφυλάξεις.
Εκτός από άλλα μέτρα, οι συσκευές εξόδου κινδύνου σύμφωνα με το DIN EN 179 και οι συσκευές εξόδου πανικού σύμφωνα με το πρότυπο EN 1125 εξασφαλίζουν την ομαλή εκκένωση σε περίπτωση έκτακτης ανάγκης. Οι οδεύσεις διαφυγής πρέπει να είναι εύκολα προσβάσιμες και να είναι σχεδιασμένες έτσι ώστε οι άνθρωποι να μπορούν να εγκαταλείψουν ένα κτίριο γρήγορα και με ασφάλεια.
ΕΠΙΛΕΓΜΈΝΕΣ ΛΎΣΕΙΣ NOVOFERM

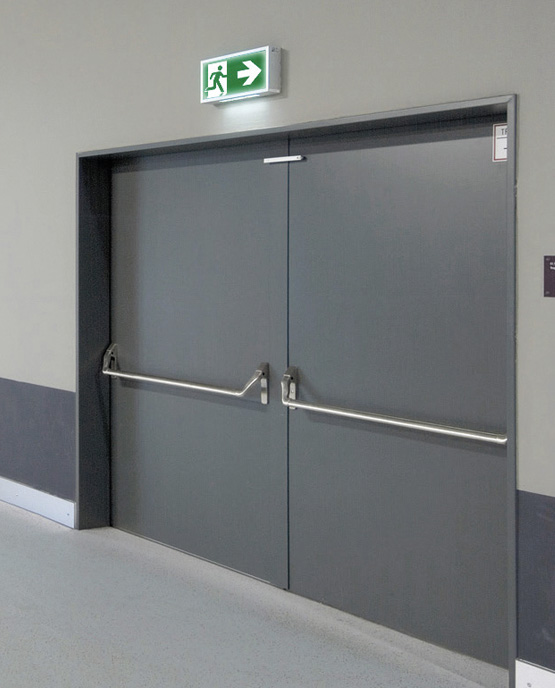

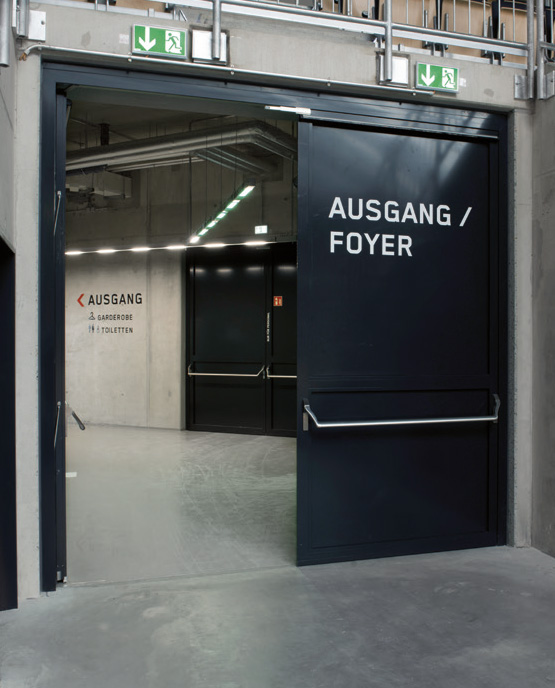

| Διπλόφυλλες πόρτες πυρασφάλειας T30-2 (EI2 30), T60-2 (EI2 60) ή T90-2 (EI2 90) με πλήρη λειτουργία πανικού |
| Πολυλειτουργικές πόρτες με παραλλαγές κλειδαριάς κατά του πανικού σύμφωνα με τα DIN EN 179 και DIN EN 1125 με πολυάριθμες επιλογές τοποθέτησης |
| Στις πόρτες μπορούν να ενσωματωθούν συστήματα εξόδου κινδύνου (μοχλολαβή και κλειδαριά πανικού) σύμφωνα με το DIN EN 179 ή κλειδαριές κατά του πανικού (ράβδοι και κλειδαριές κατά του πανικού) σύμφωνα με το DIN EN 1125 |
| Αυτοασφαλιζόμενες κλειδαριές πανικού |
| Κλειδαριές κατά του πανικού με κλείδωμα ενός ή πολλών σημείων - με διάφορες λειτουργίες διέλευσης |

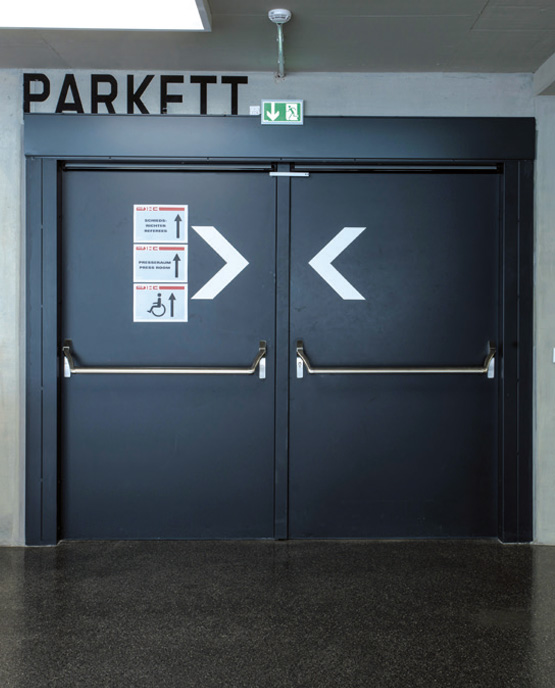

| Μπάρες ώθησης ή αφής κατά DIN EN 1125 για γρήγορη και ασφαλή έξοδο από το κτίριο |
| Κλείδωμα πόρτας διαφυγής με πρόσθετο κλείδωμα πόρτας διαφυγής πάνω από την κύρια κλειδαριά |

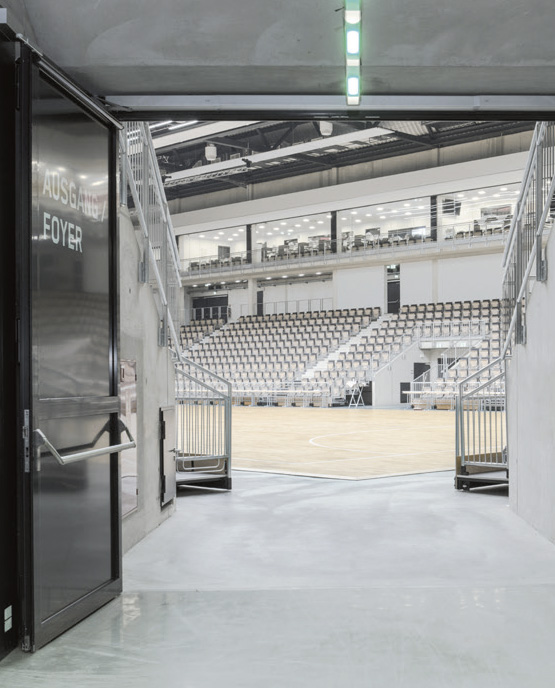

ΠΑΡΑΔΕΊΓΜΑΤΑ ΣΕ ΚΑΤΆΣΤΑΣΗ ΕΓΚΑΤΆΣΤΑΣΗΣ
Συνεχές φορτίο και ανθεκτικότητα
ΑΠΑΙΤΗΣΕΙΣ
Πολυάριθμοι επισκέπτες χρησιμοποιούν τις διάφορες εγκαταστάσεις ενός σταδίου πριν, μεταξύ και μετά τους αγώνες ή τις συναυλίες. Οι χώροι εισόδου και εξόδου καθώς και η πρόσβαση στις εγκαταστάσεις υγιεινής υπόκεινται σε ιδιαίτερες πιέσεις.
Ο διαχωρισμός των θερμών και ψυχρών χώρων θέτει επίσης υψηλές απαιτήσεις στις πόρτες και τις πύλες. Τα αντικείμενα πρέπει επίσης να ασφαλίζονται με αυτόματα αυτοκλειδούμενες κλειδαριές θυρών με λειτουργία κατά του πανικού σύμφωνα με τα DIN EN 1191 και DIN EN 14600.
Πυρκαγιά και πόρτες προστασίας από τον καπνό πρέπει να εγγυώνται ασφαλές κλείσιμο του χώρου σε περίπτωση πυρκαγιάς. Η "ανθεκτικότητα του αυτοκλεισίματος" σύμφωνα με το DIN EN 1191 πρέπει να ελέγχεται και να ταξινομείται σύμφωνα με το DIN EN 14600. Επιπλέον, οι πόρτες θα πρέπει να μπορούν να αντέχουν ελαφρές ζημιές χωρίς να χάνουν τη λειτουργία τους.
ΕΠΙΛΕΓΜΈΝΕΣ ΛΎΣΕΙΣ NOVOFERM

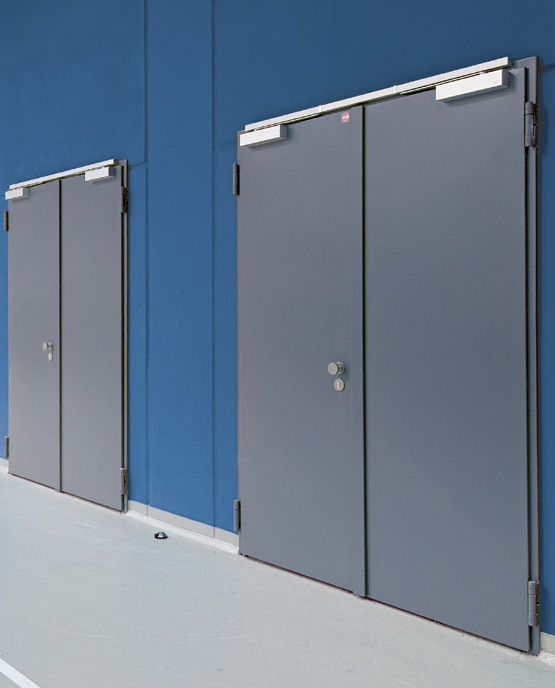

| Μονοφυλικές και δίφυλλες πόρτες με σωληνωτό πλαίσιο T30 (EI2 30) ή T90 (EI2 90) σε χαλύβδινη κατασκευή με υψηλή ποιότητα και αντοχή ακόμη και σε ακραία συνεχή φορτία και συχνά σφάλματα λειτουργίας. |
| Χαλύβδινες πόρτες στις οποίες οι περιορισμένες επιφανειακές φθορές μπορούν να επισκευαστούν ή να βαφτούν γρήγορα |
| Οι εξαιρετικά διαμορφώσιμες πόρτες συμβολαίου της σειράς Premio σε παχύ φαλτσογωνιά ή χωνευτή σχεδίαση έχουν δοκιμαστεί με επιτυχία από ανεξάρτητα ινστιτούτα δοκιμών υλικών ως μονάδα αποτελούμενη από φύλλο πόρτας, εξαρτήματα και πλαίσιο στην πιο απαιτητική κατηγορία C5- σε αυτή τη δοκιμή αντοχής, τουλάχιστον 200.000 κύκλοι ανοίγματος και κλεισίματος προσομοιώνουν μια διάρκεια ζωής περίπου 20 ετών σε γρήγορη κίνηση |
| Σταθερές και στιβαρές πόρτες με σωληνωτό πλαίσιο (πάχος προφίλ 4 mm, πάχος φύλλου έως 1,5 mm, ...) |
| Πόρτες πολλαπλών χρήσεων με σταθερή κατασκευή πόρτας από χαλυβδοέλασμα και πολύ καλές τιμές μηχανικής αντοχής ως διαχωρισμός μεταξύ των ανοικτών χώρων του σταδίου και των γραφείων, των τεχνικών χώρων και των κλειστών χώρων VIP |
| Χαλύβδινα πλαίσια με υψηλή σταθερότητα και αντοχή |
| Οι επιρρεπείς στη βρωμιά περιοχές των φαλτσογωνιών στις πόρτες με σωληνωτά πλαίσια μπορούν να καλυφθούν πλήρως με μια λωρίδα Promaseal με πλαστική επίστρωση. |
| Αυτό καθιστά τις πόρτες ιδιαίτερα εύκολες και γρήγορες στον καθημερινό καθαρισμό τους |
ΠΑΡΑΔΕΊΓΜΑΤΑ ΣΕ ΚΑΤΆΣΤΑΣΗ ΕΓΚΑΤΆΣΤΑΣΗΣ
Ασφάλεια
ΑΠΑΙΤΗΣΕΙΣ
Ακόμη περισσότερο απ' ό,τι σε άλλους χώρους με υψηλή συχνότητα χρηστών, η ροή των επισκεπτών στα αθλητικά στάδια συγκεντρώνεται σε ορισμένες ώρες, όταν το κτίριο βρίσκεται στα όριά του. Σε ακραίες περιπτώσεις, πρέπει επίσης να λαμβάνονται προφυλάξεις για την εξυπηρέτηση των θορυβωδών οπαδών και την προστασία των άλλων επισκεπτών.
Η ασφάλεια των επισκεπτών σε περίπτωση αμόκ ή τρομοκρατίας αποτελεί εξίσου μέρος της περιγραφής των σεναρίων εκκένωσης όπως και η βιντεοεπιτήρηση σε όλο το χώρο του σταδίου - η οποία επίσης προβλέπεται από την UEFA.
Πρόσθετα μέτρα, όπως ο έλεγχος πρόσβασης στους χώρους VIP και οι ασφαλείς χώροι στάθμευσης, αποτελούν επίσης μέρος των γενικών απαιτήσεων σε πολλά γήπεδα.
ΕΠΙΛΕΓΜΈΝΕΣ ΛΎΣΕΙΣ NOVOFERM
| Ειδικές χαλύβδινες κυψελωτές/κλειδωτές πόρτες με κλειδαριές χώρου συγκράτησης, πτερύγιο κόστους και χαλύβδινες αλυσίδες ασφαλείας |
| Πολυλειτουργικές πόρτες σε αλεξίσφαιρη κατασκευή σύμφωνα με την κλάση αντοχής σε σφαίρες FB 4 ή VPAM P6- διατίθενται επίσης σε πυράντοχη κατασκευή |

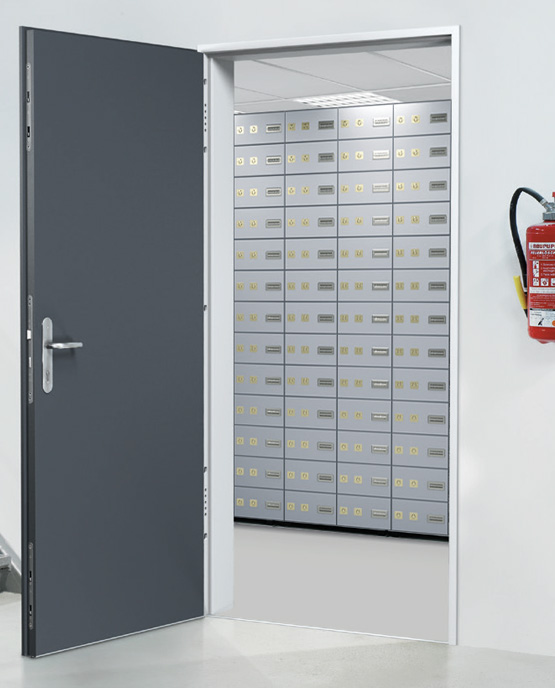

| Χαλύβδινες πόρτες ασφαλείας NovoSecur E-S 11 με ελεγμένη ασφάλεια RC 4 (WK4) σύμφωνα με το DIN EN 1627 και κλείδωμα 11 σημείων για την αποθήκευση χρημάτων και τιμαλφών |
| Διατίθενται χαλύβδινες πόρτες ασφαλείας με ελεγμένη ασφάλεια RC 2 (WK2), RC 3 (WK3) ή RC 4 (WK4) σύμφωνα με το DIN EN 1627. |
| Κλειδαριές πανικού με ενεργοποιούμενες εξωτερικές χειρολαβές για έλεγχο πρόσβασης σε χώρους VIP |
| Εξοπλισμός θυρών μπροστά από ευαίσθητες περιοχές με ειδικές κλειδαριές (π.χ. κλειδαριές πολλαπλών σημείων), ηλεκτρονικά εξαρτήματα (π.χ. αναγνώστες καρτών και κουμπιά κωδικών, ...) και καθορισμένο έλεγχο πρόσβασης |
ΠΑΡΑΔΕΊΓΜΑΤΑ ΣΕ ΚΑΤΆΣΤΑΣΗ ΕΓΚΑΤΆΣΤΑΣΗΣ

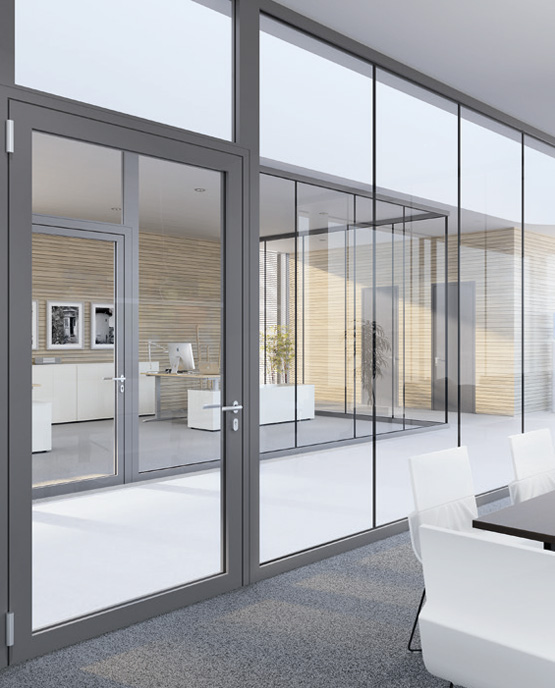

Διαφανές κτίριο / πυροπροστασία
ΑΠΑΙΤΗΣΕΙΣ
Τα διαφανή χωρίσματα δωματίων και τα μεγάλα γυάλινα στοιχεία στους χώρους VIP και επισκεπτών έχουν ως στόχο να παρέχουν καλή θέα του γηπέδου και να εξασφαλίζουν την ευεξία των επισκεπτών μέσω ευρύχωρων χωρικών εμπειριών. Όπου είναι δυνατόν και επιτρέπεται από τους οικοδομικούς κανονισμούς, η χρήση διαφανών οικοδομικών στοιχείων βελτιώνει την ατμόσφαιρα.
ΕΠΙΛΕΓΜΈΝΕΣ ΛΎΣΕΙΣ NOVOFERM

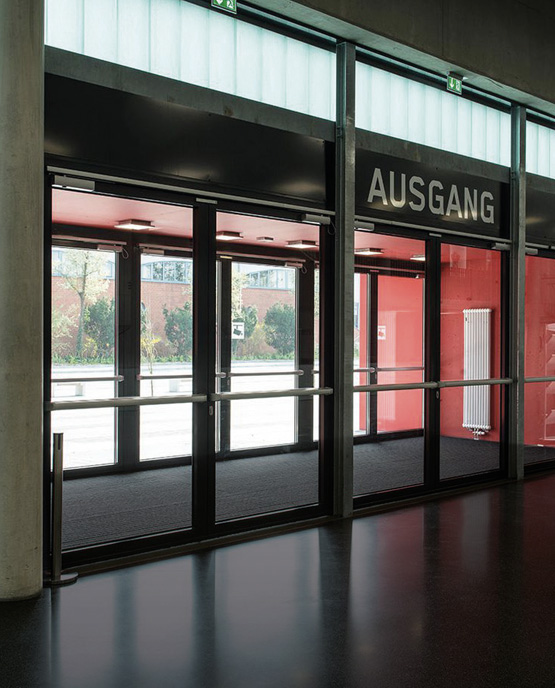

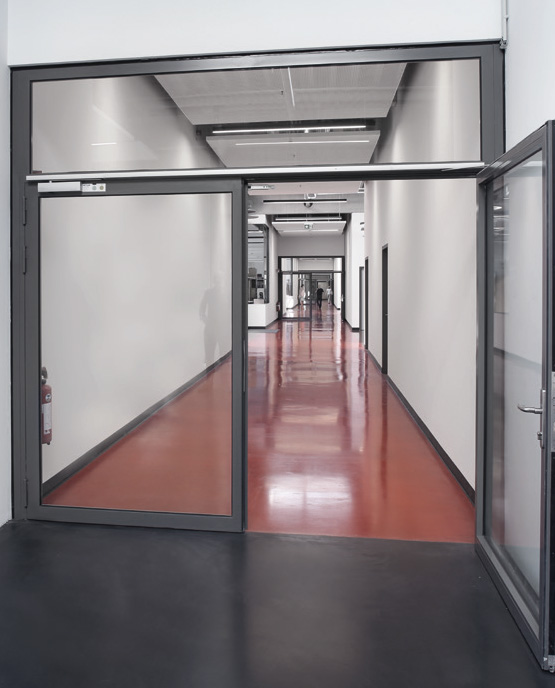

| Πόρτες με σωληνωτό πλαίσιο από γυαλί ή μέταλλο, διαθέσιμες σε εκδόσεις T30 (EI2 30) και T90 (EI2 90) για διαφανείς εμπειρίες σε χώρους VIP και χώρους επισκεπτών, καθώς και με διάταξη συγκράτησης για απρόσκοπτη ροή ατόμων κατά τη διάρκεια των διαλειμμάτων του ημιχρόνου. |
| Όλα τα συστήματα έχουν την ίδια εμφάνιση παντού και οι πόρτες, τα πλαϊνά πάνελ και οι προβολείς μπορούν να συνδυαστούν όπως απαιτείται |
| Τοίχοι από γυαλί σε σχέδιο T30 (EI2 30) (επίσης με ενσωματωμένη πόρτα) για διαφανή χωρίσματα δωματίων για σχεδιασμό ανοικτών χώρων στο στάδιο |
| Πυράντοχα τζάμια σε εκδόσεις G30, F30 ή F90 ως ημιδιαφανή στοιχεία παραθύρων στο στάδιο |
| Υαλοπίνακες F30 για την αποτροπή της εξάπλωσης της πυρκαγιάς και της εξάπλωσης του καπνού στους επιμέρους ορόφους |
ΠΑΡΑΔΕΊΓΜΑΤΑ ΣΕ ΚΑΤΆΣΤΑΣΗ ΕΓΚΑΤΆΣΤΑΣΗΣ
Πολυλειτουργικότητα και σχεδιασμός
ΑΠΑΙΤΗΣΕΙΣ
Σύμφωνα με τους κανονισμούς της UEFA, τα μεγάλα αθλητικά γήπεδα διαθέτουν χώρους μέσων ενημέρωσης για συνεντεύξεις Τύπου, θάλαμο σχολιασμού και τεχνολογία μετάδοσης. Εδώ απαιτούνται συνήθως αυξημένα μέτρα ηχομόνωσης για να εξασφαλιστεί η ομαλή λειτουργία.
Οι κίνδυνοι πυρκαγιάς αντιμετωπίζονται με τη στεγανοποίηση των μεγαλύτερων συγκροτημάτων και των εκτεταμένων οδών σύνδεσης.
Αποτελεσματικά και ασφαλή φράγματα καπνού χρησιμοποιούνται για την προστασία των αποπροσανατολισμένων ή πανικόβλητων φιλάθλων και επισκεπτών του σταδίου. Οι κανονισμοί μπορούν περιστασιακά να θέσουν σε κίνδυνο την επιθυμητή ποικιλία εξοπλισμού. Ωστόσο, τα σύγχρονα γήπεδα χαρακτηρίζονται όχι μόνο από τις τεχνικές τους εγκαταστάσεις, αλλά και από τις σχεδιαστικές τους ιδιότητες. Τα πολυλειτουργικά συστήματα κτιρίων με ομοιόμορφη εμφάνιση αποτελούν εδώ μια καλή προσέγγιση.
ΕΠΙΛΕΓΜΈΝΕΣ ΛΎΣΕΙΣ NOVOFERM
| Ηχομονωτικές πόρτες DB-1 τύπου 50, ως πόρτες πρόσβασης για τους χώρους των στούντιο μετάδοσης, το κέντρο τύπου και τους θαλάμους των σχολιαστών, με ανθεκτικό χαλύβδινο σώμα, ειδική ηχομονωτική μόνωση και ειδική σφραγίδα δαπέδου που μπορεί να χαμηλώσει- ο εξοπλισμός αυτός οδηγεί σε δοκιμασμένο και χωρίς κατώφλι δείκτη μείωσης του ήχου έως RW = 50 dB- σε συνδυασμό με ένα πρόσθετο κατώφλι έως R W = 53 dB. |
| Ευέλικτες και εξαιρετικά διαμορφώσιμες πόρτες συμβολαίου σε παχύ φαλτσοειδές ή χωνευτό σχεδιασμό- διατίθενται σε κλάσεις πυροπροστασίας T30 (EI2 30), T60 (EI2 60) και T90 (EI2 90), καθώς και σε πόρτες προστασίας από τον καπνό, πολλαπλών χρήσεων, ηχομόνωσης και ασφαλείας- διατίθενται σε πολυάριθμες παραλλαγές σχεδιασμού, διακοσμητικά στοιχεία και χρώματα- είναι επίσης δυνατή η κατασκευή μεμονωμένων επιφανειών σχεδιασμού με βάση την αρχιτεκτονική του σταδίου |
| Διατίθενται πόρτες ασφαλείας T30 (EI2 30), T60 (EI2 60) και T90 (EI2 90) με πυροπροστασία και ελεγμένη ασφάλεια RC 2 (WK2) ή RC 3 (WK3) σύμφωνα με το DIN EN 1627. |
| Πόρτες έργου δοκιμασμένες και εγκεκριμένες σε πολλούς συνδυασμούς/με πολλά χαρακτηριστικά |
| Συνδυασμός συστημάτων συγκράτησης και ανιχνευτών καπνού για ασφαλές κλείσιμο σε περίπτωση ανάπτυξης καπνού |
| Υαλοπίνακες F30 σε πολλαπλούς ορόφους για την αποτροπή της αναζωπύρωσης της πυρκαγιάς και της εξάπλωσης του καπνού στους επιμέρους ορόφους |
ΠΑΡΑΔΕΊΓΜΑΤΑ ΣΕ ΚΑΤΆΣΤΑΣΗ ΕΓΚΑΤΆΣΤΑΣΗΣ
Επιλεγμένος εξοπλισμός και αξεσουάρ
ΚΤΊΡΙΟ ΧΩΡΊΣ ΕΜΠΌΔΙΑ | ΑΣΦΆΛΕΙΑ ΔΙΑΔΡΟΜΉΣ ΔΙΑΦΥΓΉΣ | |
| Αυτοματοποιημένες μηχανές περιστρεφόμενων θυρών, λωρίδες αισθητήρων, ηλεκτρικά ανοίγματα και μαγνητικές θήκες | Εξοπλισμός θυρών μπροστά από ευαίσθητους χώρους ασφαλείας με ειδικές κλειδαριές (π.χ. κλειδαριές πολλαπλών σημείων), ηλεκτρονικά εξαρτήματα (π.χ. αναγνώστες καρτών και κουμπιά κωδικών, ...) και καθορισμένο έλεγχο πρόσβασης | |
| Χειριστήρια αιωρούμενων θυρών με κλεισίματα θυρών με μικρότερη ροπή ανοίγματος | Ηλεκτρικά ανοίγματα, ηλεκτρομηχανικές κλειδαριές και μηχανοκίνητα συστήματα κλειδαριών | |
| Μαγνήτες συγκράτησης για τη συγκράτηση των θυρών | Έλεγχος οδεύσεων διαφυγής με ενσωματωμένη λειτουργία συναγερμού και σύνδεση με το σύστημα διαχείρισης κτιρίου | |
| Χαμηλότερα εξαρτήματα για καλύτερη προσβασιμότητα | ||
| Αυτοασφαλιζόμενες κλειδαριές πανικού |
ΠΑΡΑΔΕΊΓΜΑΤΑ ΣΕ ΚΑΤΆΣΤΑΣΗ ΕΓΚΑΤΆΣΤΑΣΗΣ
